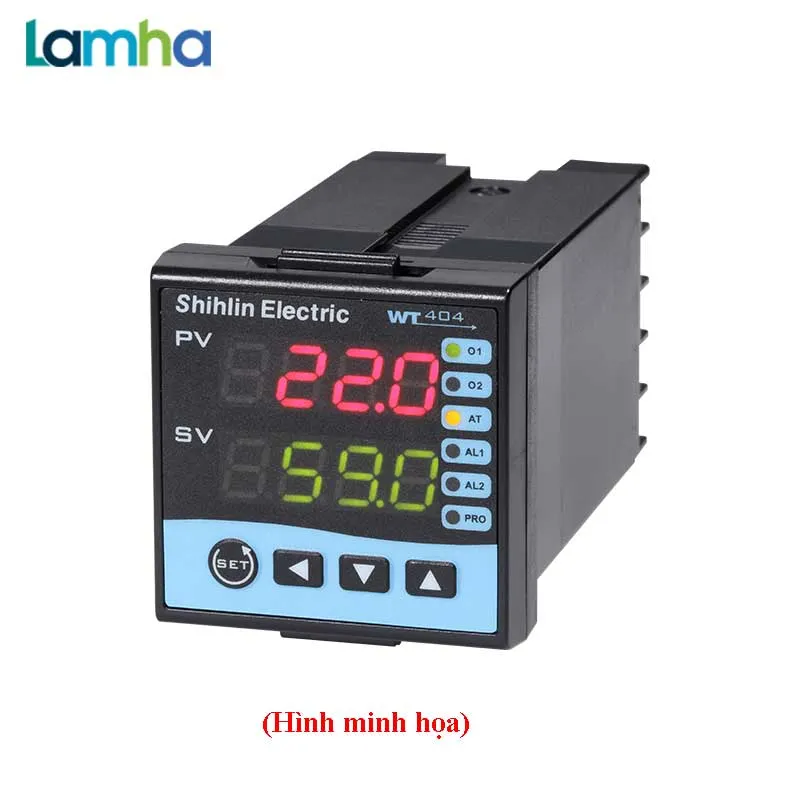

WT404-B02-000-02AA | Bộ điều khiển nhiệt độ Shihlin 48x48mm, Input: K; Output: 0-10V, 2 Alarm

1) WT404-B02-000-02AA – Giới thiệu sản phẩm và nguồn gốc thương hiệu Shihlin

WT404-B02-000-02AA là bộ điều khiển nhiệt độ Shihlin 48x48mm sử dụng tín hiệu từ can nhiệt K, cung cấp ngõ ra điều khiển tuyến tính 0-10V và tích hợp hai ngõ ra cảnh báo. Thiết bị phù hợp cho các hệ thống gia nhiệt cần điều chỉnh công suất liên tục thông qua bộ điều chỉnh công suất SCR, thay vì đóng cắt trực tiếp tải nhiệt bằng tiếp điểm cơ khí.

Mã hàng này thuộc dòng bộ điều khiển nhiệt độ số WT của Shihlin Electric. Đây là thương hiệu thiết bị điện và tự động hóa có nguồn gốc từ Đài Loan, được thành lập từ năm 1955 và hoạt động trong các lĩnh vực phân phối điện, điều khiển công nghiệp và tự động hóa nhà máy.

Với kích thước mặt tủ nhỏ gọn, khả năng hiển thị đồng thời giá trị nhiệt độ thực tế PV và giá trị cài đặt SV, model này thích hợp lắp trên tủ điều khiển lò nhiệt, máy sấy, máy đóng gói, dây chuyền chế biến và các thiết bị gia nhiệt công nghiệp.

Ý nghĩa cấu hình model WT404-B02-000-02AA

Thành phần cấu hình	Đặc điểm của WT404-B02-000-02AA
Dòng sản phẩm	WT404, bộ điều khiển lắp bảng kích thước danh nghĩa 48 x 48 mm
Ngõ ra điều khiển OUT1	Tín hiệu điện áp tuyến tính 0-10V
Ngõ ra OUT2	Không trang bị
Cảnh báo	Hai ngõ ra cảnh báo AL1 và AL2
Truyền lại tín hiệu	Không trang bị
Remote SV	Không trang bị
Truyền thông	Không trang bị RS485
Loại đầu vào	Can nhiệt K, mã dải đo 02
Dải cài đặt theo mã đầu vào 02	-50 đến 1200°C
Nguồn cấp	AC 85-265V, 50/60Hz
Phương pháp điều khiển	ON/OFF, P, PI hoặc PID
Thời gian lấy mẫu	50ms
Bộ nhớ	EEPROM không mất dữ liệu khi ngắt nguồn

Cấu trúc mã đặt hàng, dải đo của đầu vào K mã 02, nguồn cấp và các chế độ điều khiển trên được đối chiếu từ tài liệu vận hành dòng WT404 của Shihlin.

2) Ưu điểm và tính năng nổi bật

• Ngõ ra analog 0-10V cho phép truyền lệnh điều khiển liên tục đến bộ điều chỉnh công suất SCR, bộ công suất tuyến tính hoặc thiết bị chấp hành có đầu vào điện áp tương thích.
• Điều khiển PID có Auto-tuning giúp thiết bị tự xác định các tham số điều khiển phù hợp với đặc tính nhiệt của máy, giảm thời gian hiệu chỉnh thủ công khi chạy thử.
• Hỗ trợ nhiều phương pháp điều khiển gồm PID, PI, P và ON/OFF, thuận tiện lựa chọn theo độ trễ nhiệt, quán tính tải và yêu cầu ổn định của từng ứng dụng.
• Hai ngõ ra cảnh báo AL1 và AL2 có thể được sử dụng để báo nhiệt độ cao, nhiệt độ thấp, sai lệch so với giá trị cài đặt hoặc truyền trạng thái cảnh báo về mạch điều khiển bên ngoài.
• Màn hình PV và SV riêng biệt giúp người vận hành quan sát nhanh nhiệt độ đo được và nhiệt độ mục tiêu mà không phải chuyển đổi nhiều trang hiển thị.
• Thiết kế lắp âm mặt tủ nhỏ gọn, phù hợp cho máy độc lập, tủ điều khiển OEM và các hệ thống có không gian bố trí hạn chế.
• Chức năng khóa dữ liệu hỗ trợ hạn chế việc thay đổi tham số ngoài ý muốn trong quá trình vận hành.
• Bộ nhớ không bay hơi duy trì các giá trị cài đặt sau khi tắt nguồn, giúp máy tiếp tục làm việc theo cấu hình đã lưu khi được cấp điện trở lại.

Lợi ích của ngõ ra điều khiển 0-10V

Khác với ngõ ra relay chỉ tạo trạng thái đóng hoặc ngắt, bộ điều khiển nhiệt độ ngõ ra 0-10V có thể thay đổi mức điện áp điều khiển theo tỷ lệ công suất mà thuật toán PID yêu cầu. Ví dụ, khi nhiệt độ còn cách xa SV, bộ điều khiển có thể yêu cầu bộ SCR cung cấp công suất lớn; khi PV tiến gần SV, mức điều khiển được giảm dần để hạn chế quá nhiệt và dao động.

OUT1 của WT404-B02-000-02AA là tín hiệu điều khiển, không phải nguồn cấp trực tiếp cho điện trở gia nhiệt. Tín hiệu này cần được nối vào đầu vào 0-10V của bộ điều chỉnh công suất SCR hoặc thiết bị chấp hành tương thích. Công suất cấp cho tải phải đi qua mạch động lực có thiết bị đóng cắt và bảo vệ được lựa chọn theo dòng điện thực tế.

Hai cảnh báo hỗ trợ giám sát quá trình

AL1 và AL2 giúp người thiết kế bố trí hai cấp giám sát độc lập. Một cảnh báo có thể được đặt làm cảnh báo nhiệt độ cao để bật còi hoặc đèn; cảnh báo còn lại có thể đưa về PLC, relay trung gian hoặc mạch dừng gia nhiệt. Cách sử dụng cụ thể cần được thiết lập theo yêu cầu công nghệ và đánh giá an toàn của từng máy.

3) Chức năng, nguyên lý hoạt động và ứng dụng

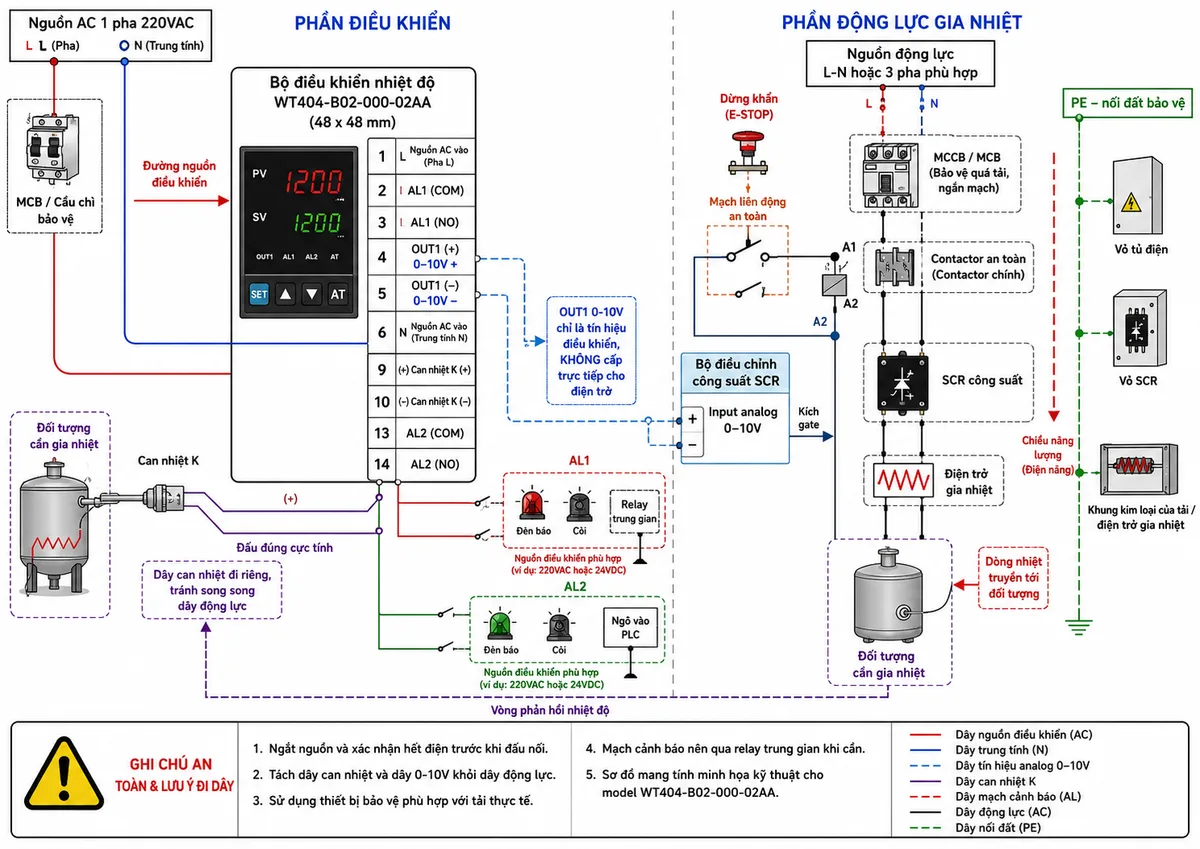

Sơ đồ đấu dây và kết nối hệ thống

Ở cấu hình nguồn AC, nguồn điều khiển được đưa vào cực 1 và 6. Can nhiệt K được đấu đúng cực tính vào đầu vào cảm biến, với cực dương tại chân 9 và cực âm tại chân 10. Ngõ ra OUT1 0-10V sử dụng chân 4 dương và chân 5 âm để nối đến đầu vào điều khiển của bộ SCR. Hai tiếp điểm cảnh báo được bố trí tại AL1 và AL2 theo sơ đồ terminal của WT404; trước khi thi công phải tiếp tục đối chiếu ký hiệu in trên nhãn của đúng thiết bị thực tế.

Đối với đường tín hiệu 0-10V, cần giữ đúng cực tính, sử dụng cáp chống nhiễu khi môi trường có biến tần, contactor hoặc tải công suất lớn và chỉ nối lớp chống nhiễu xuống đất tại một đầu theo thiết kế hệ thống. Dây can nhiệt K kéo dài phải sử dụng đúng loại dây bù can nhiệt K; không thay thế bằng dây đồng thông thường nếu việc thay thế có thể tạo thêm sai số đo.

Hai tiếp điểm cảnh báo chỉ nên dùng trong giới hạn định mức của nhà sản xuất. Khi điều khiển còi công suất lớn, contactor hoặc van điện từ, nên bổ sung relay trung gian và mạch dập xung phù hợp để bảo vệ tiếp điểm cũng như giảm nhiễu cho bộ điều khiển.

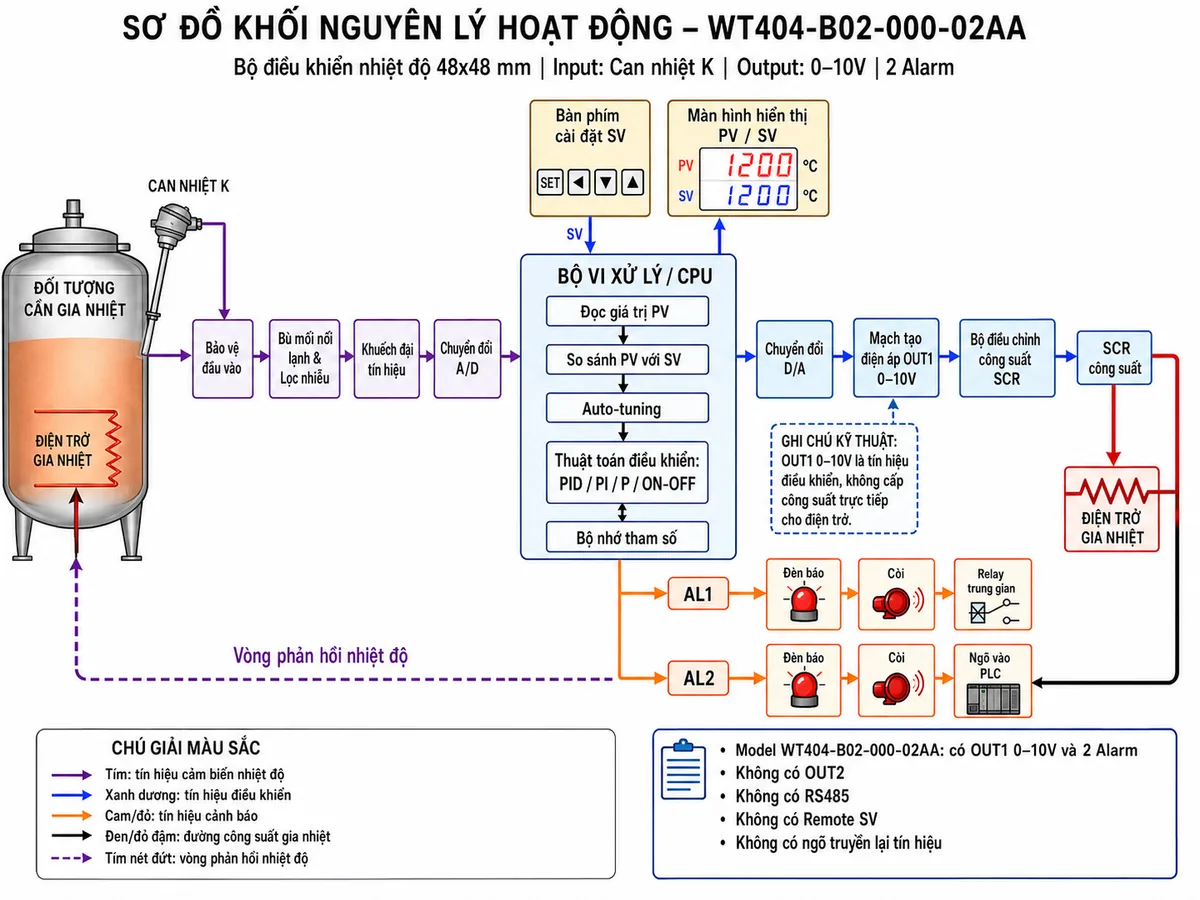

Nguyên lý điều khiển nhiệt độ

Can nhiệt K liên tục cảm nhận nhiệt độ của đối tượng và tạo ra tín hiệu điện áp nhiệt điện rất nhỏ. Tín hiệu được đưa vào mạch bù mối nối lạnh, lọc nhiễu, khuếch đại và chuyển đổi sang dữ liệu số. Bộ vi xử lý sử dụng dữ liệu này làm giá trị PV, sau đó so sánh với SV do người vận hành nhập trên bàn phím mặt trước.

Khi lựa chọn PID, bộ điều khiển tính toán sai lệch giữa PV và SV cùng xu hướng biến đổi nhiệt độ để xác định tỷ lệ công suất cần thiết. Kết quả được chuyển thành tín hiệu analog 0-10V tại OUT1. Bộ SCR nhận tín hiệu này và điều chỉnh điện năng cấp cho điện trở gia nhiệt. Nhiệt độ của đối tượng thay đổi, can nhiệt K đo lại giá trị mới và hình thành một vòng điều khiển phản hồi khép kín.

Chức năng Auto-tuning PID chủ động tạo quá trình đáp ứng thử để ước lượng đặc tính nhiệt của hệ thống và tính toán các tham số điều khiển. Trong thời gian Auto-tuning, nhiệt độ có thể dao động quanh vùng làm việc; vì vậy chỉ nên thực hiện khi máy, nguyên liệu và quy trình cho phép.

Ứng dụng tiêu biểu

• Điều khiển nhiệt độ lò sấy, buồng gia nhiệt và tủ sấy công nghiệp.
• Điều khiển điện trở trong máy đóng gói, máy ép nhiệt và máy hàn miệng túi.
• Ổn định nhiệt độ khuôn, đầu đùn và vùng gia nhiệt của máy nhựa.
• Điều khiển bồn gia nhiệt, đường ống nhiệt và thiết bị xử lý chất lỏng.
• Điều khiển nhiệt trong máy chế biến thực phẩm, máy rang, máy nướng hoặc máy giữ nhiệt.
• Điều khiển các quá trình thử nghiệm, thiết bị phòng thí nghiệm và máy OEM sử dụng can nhiệt K.

Lưu ý khi lựa chọn và vận hành

Thiết bị phù hợp nhất khi bộ chấp hành hoặc bộ điều chỉnh công suất có đầu vào nhận lệnh 0-10V. Trước khi đặt hàng cần phân biệt rõ ngõ ra 0-10V với ngõ ra SSR dạng xung điện áp, ngõ ra dòng 4-20mA và ngõ ra relay, vì các loại ngõ ra này không thể thay thế trực tiếp cho nhau.

Dải cài đặt của bộ điều khiển không đồng nghĩa mọi can nhiệt K đều có thể làm việc an toàn trên toàn bộ dải đó. Giới hạn thực tế còn phụ thuộc cấu tạo đầu dò, vật liệu vỏ bảo vệ, đường kính dây, môi trường đo, dây bù và yêu cầu độ chính xác của quá trình.

Đối với máy có nguy cơ cháy, quá nhiệt hoặc gây hư hỏng nghiêm trọng, không nên chỉ dựa vào phần mềm và hai cảnh báo của bộ điều khiển chính. Cần bổ sung bộ giới hạn nhiệt độ độc lập, cầu chì nhiệt, contactor an toàn hoặc mạch ngắt cứng phù hợp với đánh giá rủi ro của hệ thống.

4) Cam kết và nơi mua WT404-B02-000-02AA chính hãng

Khi mua bộ điều khiển nhiệt độ Shihlin WT404-B02-000-02AA chính hãng, khách hàng cần kiểm tra đầy đủ mã cấu hình để bảo đảm đúng đầu vào can nhiệt K, đúng ngõ ra 0-10V và đúng số lượng cảnh báo. Việc chọn nhầm phiên bản relay, SSR hoặc 4-20mA có thể khiến bộ điều khiển không tương thích với bộ công suất đang sử dụng.

Đặt mua sản phẩm chính hãng tại thietbicodien để được tư vấn đối chiếu model, lựa chọn bộ SCR nhận tín hiệu 0-10V, can nhiệt K, thiết bị bảo vệ và phụ kiện tủ điện phù hợp. thietbicodien cam kết cung cấp đúng mã hàng, thông tin sản phẩm minh bạch và hỗ trợ kỹ thuật trong quá trình lựa chọn, lắp đặt và vận hành.

Câu hỏi thường gặp (FAQ)

WT404-B02-000-02AA sử dụng loại cảm biến nào?

Model này được cấu hình cho can nhiệt K. Mã đầu vào 02 tương ứng với cấu hình K2 trong bảng dải đầu vào của Shihlin.

Dải điều khiển nhiệt độ của đầu vào K mã 02 là bao nhiêu?

Theo bảng dải đầu vào của dòng WT, mã 02 có dải cài đặt từ -50 đến 1200°C. Nhiệt độ sử dụng thực tế phải nằm trong giới hạn làm việc của đầu dò can nhiệt, dây bù và thiết bị gia nhiệt đi kèm.

Ngõ ra 0-10V có cấp điện trực tiếp cho điện trở gia nhiệt được không?

Không. OUT1 0-10V chỉ là tín hiệu điều khiển công suất. Tín hiệu này phải được đưa vào bộ điều chỉnh công suất SCR, bộ khuếch đại công suất hoặc thiết bị chấp hành có đầu vào 0-10V tương thích.

WT404-B02-000-02AA có bao nhiêu ngõ ra cảnh báo?

Thiết bị có hai ngõ ra cảnh báo AL1 và AL2. Hai cảnh báo có thể được thiết lập cho các chức năng giám sát khác nhau tùy theo cấu hình tham số của hệ thống.

Model này có hỗ trợ truyền thông RS485 không?

Không. Cụm mã 000 cho biết phiên bản này không có ngõ truyền lại tín hiệu, không có Remote SV và không có truyền thông. Khi cần kết nối PLC hoặc HMI qua RS485, phải lựa chọn một cấu hình WT404 có tùy chọn truyền thông phù hợp.

Hai cảnh báo có thể dùng để ngắt gia nhiệt khi quá nhiệt không?

Có thể sử dụng một cảnh báo để kích relay trung gian hoặc mạch liên động cắt contactor gia nhiệt. Tuy nhiên, với ứng dụng có yêu cầu an toàn cao, nên bổ sung bộ giới hạn nhiệt độ độc lập thay vì chỉ phụ thuộc vào cảnh báo của bộ điều khiển chính.

Cần dùng loại dây nào khi kéo dài can nhiệt K?

Cần sử dụng dây bù hoặc dây nối dài đúng chuẩn cho can nhiệt K, đấu đúng cực tính và đi tách khỏi cáp động lực. Dùng sai loại dây có thể phát sinh sức điện động nhiệt không mong muốn và làm sai lệch nhiệt độ hiển thị.

Khi nào nên chạy Auto-tuning?

Nên chạy Auto-tuning sau khi máy đã lắp hoàn chỉnh, cảm biến đặt đúng vị trí, tải gia nhiệt và luồng truyền nhiệt gần với điều kiện vận hành thực tế. Không nên chạy trong lúc nguyên liệu hoặc thiết bị không cho phép nhiệt độ dao động thử.
