WT404-302-000-02AA | Bộ điều khiển nhiệt độ Shihlin 48x48mm, Input: K; Output: 4-20mA, 2 Alarm

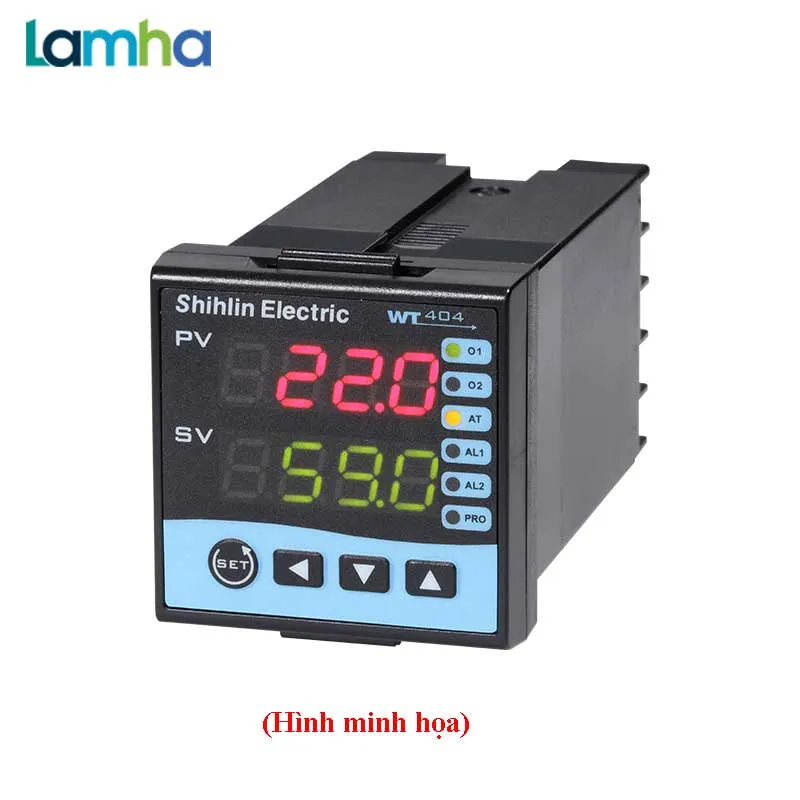

1) WT404-302-000-02AA | Bộ điều khiển nhiệt độ Shihlin 48x48mm – Giới thiệu & nguồn gốc thương hiệu

WT404-302-000-02AA là bộ điều khiển nhiệt độ Shihlin 48x48mm dùng can nhiệt K, ngõ ra điều khiển tuyến tính 4-20mA và hai ngõ ra cảnh báo. Thiết bị được thiết kế để lắp trên mặt tủ điện, hiển thị đồng thời nhiệt độ thực tế PV và nhiệt độ cài đặt SV, đồng thời duy trì nhiệt độ ổn định theo thuật toán điều khiển đã chọn.

Shihlin Electric là thương hiệu thiết bị điện và tự động hóa có nguồn gốc Đài Loan, được thành lập từ năm 1955. Danh mục của hãng gồm thiết bị đóng cắt, điều khiển động cơ, biến tần, servo, HMI, PLC và các bộ điều khiển dùng trong tự động hóa nhà máy. Dòng WT được phát triển cho các ứng dụng cần giám sát và điều khiển nhiệt độ trong máy móc, tủ điều khiển và dây chuyền sản xuất công nghiệp.

Cấu hình kỹ thuật của WT404-302-000-02AA

Hạng mục	Thông tin
Model	WT404-302-000-02AA
Kích thước mặt trước	48 x 48 mm
Kích thước thân thiết bị	Rộng 48 x cao 48 x sâu 95 mm
Nguồn cấp	AC 85-265V, 50/60Hz
Công suất tiêu thụ	Xấp xỉ 6VA
Ngõ vào cảm biến	Can nhiệt K, mã dải đo K2
Dải đo theo mã input 02	-50 đến 1200°C
Thời gian lấy mẫu	50ms
Ngõ ra điều khiển OUT1	Tuyến tính 4-20mA
Ngõ ra OUT2	Không trang bị
Cảnh báo	2 ngõ ra alarm
Phương pháp điều khiển	ON/OFF, P, PI hoặc PID
Truyền thông	Không trang bị
Bộ nhớ	EEPROM không mất dữ liệu khi mất nguồn
Khối lượng	Xấp xỉ 120g

2) Ưu điểm và tính năng nổi bật

• Ngõ ra điều khiển 4-20mA phù hợp kết nối với bộ điều chỉnh công suất SCR, bộ biến đổi công suất hoặc cơ cấu chấp hành có đầu vào dòng điện tiêu chuẩn.
• Hỗ trợ nhiều phương pháp điều khiển gồm PID, PI, P và ON/OFF, giúp lựa chọn chế độ phù hợp với quán tính nhiệt và yêu cầu ổn định của từng hệ thống.
• Tích hợp chức năng Auto-tuning PID, hỗ trợ tự động xác định các tham số điều khiển phù hợp thay vì phải hiệu chỉnh hoàn toàn bằng phương pháp thử thủ công.
• Thời gian lấy mẫu nhanh giúp bộ điều khiển cập nhật giá trị nhiệt độ và phản ứng kịp thời trước sự thay đổi của quá trình.
• Hai ngõ ra cảnh báo AL1 và AL2 có thể sử dụng để cảnh báo quá nhiệt, nhiệt độ thấp, sai lệch khỏi giá trị đặt hoặc báo trạng thái bất thường của hệ thống.
• Màn hình PV và SV riêng biệt giúp người vận hành dễ theo dõi nhiệt độ thực tế, nhiệt độ mục tiêu và trạng thái hoạt động.
• Kích thước mặt 48x48mm nhỏ gọn, thuận tiện bố trí trên tủ điện điều khiển máy, tủ gia nhiệt hoặc bảng vận hành.
• Bộ nhớ EEPROM duy trì các thông số cài đặt sau khi ngắt nguồn, giảm thời gian thiết lập lại khi khởi động hệ thống.
• Thiết kế dành cho tủ điện công nghiệp, phù hợp với các hệ thống cần điều khiển liên tục và tách riêng tín hiệu điều khiển khỏi mạch tải công suất.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Sơ đồ đấu dây và kết nối

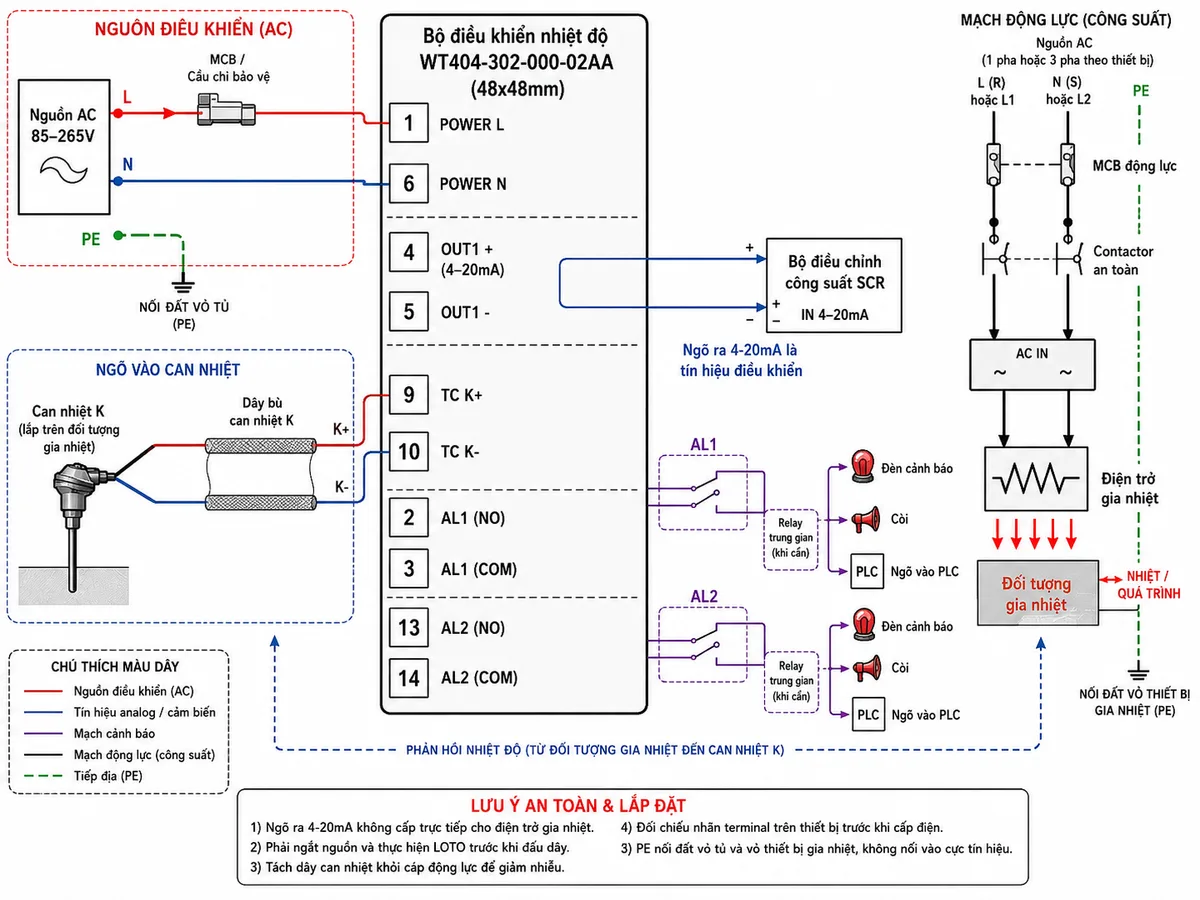

Đối với Shihlin WT404-302-000-02AA, nguồn AC được đưa vào cực 1 và 6. Can nhiệt K được kết nối đúng cực tính vào đầu vào TC, thông thường cực dương tại chân 9 và cực âm tại chân 10. Ngõ ra OUT1 4-20mA được lấy tại chân 4 dương và chân 5 âm để đưa tới đầu vào điều khiển của bộ công suất SCR hoặc thiết bị chấp hành tương thích.

Hai tiếp điểm cảnh báo có thể được sử dụng để điều khiển đèn báo, còi, relay trung gian hoặc tín hiệu vào PLC. Với cấu hình hai alarm của model này, AL1 được bố trí tại cặp chân 2-3 và AL2 tại cặp chân 13-14; khi thi công cần đối chiếu thêm sơ đồ in trên nhãn bên hông thiết bị để xác nhận đúng cấu hình xuất xưởng.

Ngõ ra 4-20mA chỉ là tín hiệu điều khiển và không được đấu trực tiếp với điện trở gia nhiệt. Mạch động lực phải có bộ điều chỉnh công suất phù hợp, thiết bị bảo vệ quá dòng, contactor hoặc phương tiện cô lập nguồn và hệ thống nối đất bảo vệ cho vỏ tủ, bộ gia nhiệt cùng các phần kim loại có thể tiếp xúc.

Nguyên lý điều khiển nhiệt độ

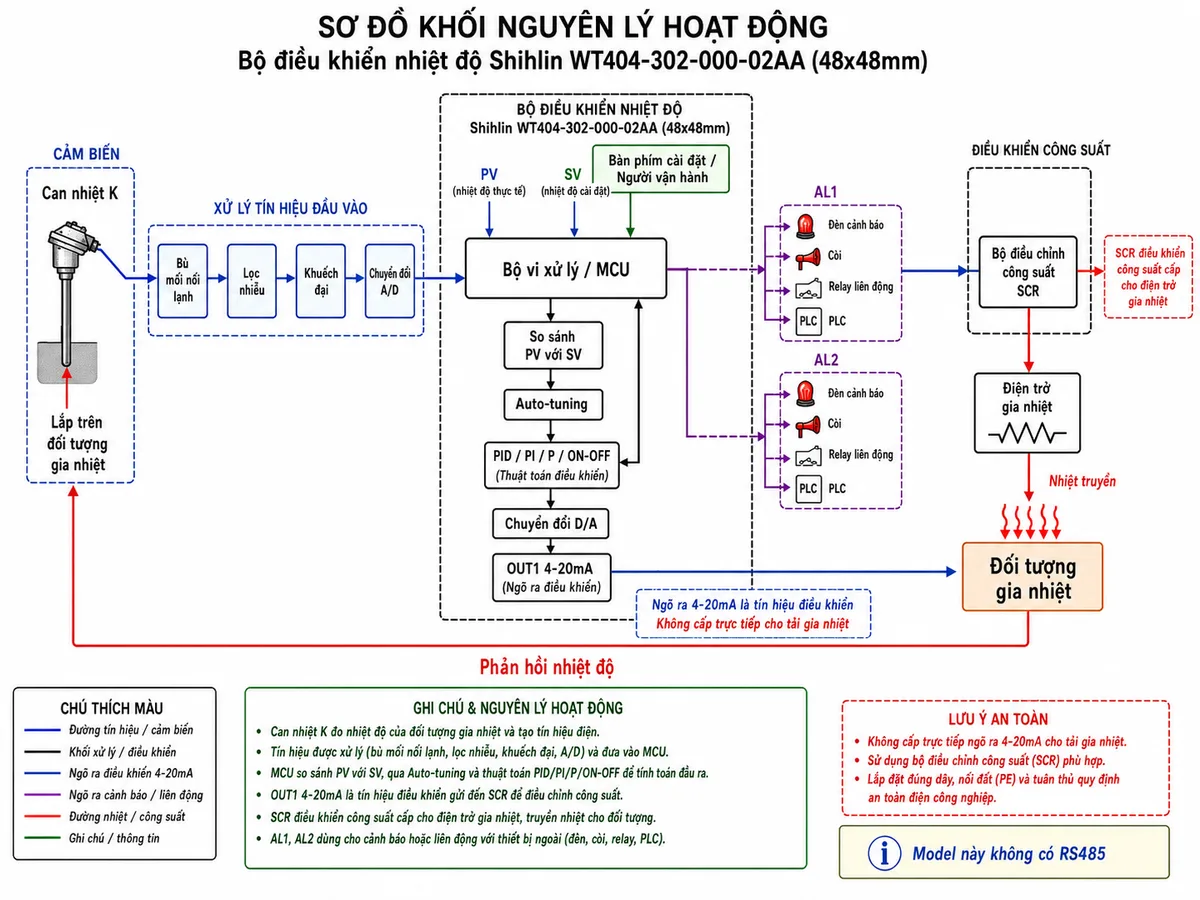

Can nhiệt K liên tục đo nhiệt độ của đối tượng và tạo ra tín hiệu điện áp nhỏ tương ứng với nhiệt độ. Tín hiệu này được đưa vào mạch bù mối nối lạnh, lọc nhiễu và chuyển đổi sang dữ liệu số để bộ vi xử lý xác định giá trị PV.

Bộ vi xử lý so sánh PV với SV do người vận hành cài đặt. Khi sử dụng điều khiển PID, thiết bị tính toán mức đầu ra dựa trên sai lệch hiện tại, sai lệch tích lũy và tốc độ thay đổi của nhiệt độ. Kết quả được chuyển thành dòng điện 4-20mA tại OUT1, trong đó giá trị dòng điện biểu thị mức yêu cầu công suất hoặc độ mở của thiết bị chấp hành.

Bộ điều chỉnh công suất SCR nhận tín hiệu 4-20mA và thay đổi năng lượng cấp cho điện trở gia nhiệt. Khi nhiệt độ tiến gần SV, công suất được điều chỉnh giảm dần để hạn chế dao động và vượt nhiệt. Nhiệt độ mới tiếp tục được can nhiệt K đo lại, hình thành vòng điều khiển phản hồi kín.

Chức năng Auto-tuning tạo ra quá trình thử điều khiển có kiểm soát để xác định đặc tính nhiệt của hệ thống, sau đó tính toán bộ tham số PID phù hợp. Trong các ứng dụng không yêu cầu điều chỉnh liên tục, người dùng có thể lựa chọn chế độ ON/OFF và thiết lập độ trễ đóng cắt phù hợp.

AL1 và AL2 hoạt động độc lập theo chế độ cảnh báo được cài đặt. Khi điều kiện cảnh báo xuất hiện, tiếp điểm tương ứng thay đổi trạng thái để kích hoạt đèn, còi, relay liên động hoặc tín hiệu giám sát của PLC.

Ứng dụng phù hợp

• Điều khiển nhiệt độ lò sấy, tủ sấy, buồng nhiệt và thiết bị gia nhiệt công nghiệp.
• Điều khiển điện trở gia nhiệt thông qua bộ công suất SCR có đầu vào 4-20mA.
• Ổn định nhiệt độ khuôn trong máy ép nhựa, máy đùn và dây chuyền gia công vật liệu.
• Điều khiển bồn gia nhiệt, đường ống, máy trộn và hệ thống xử lý nhiệt chất lỏng.
• Giám sát nhiệt độ trong máy đóng gói, chế biến thực phẩm và thiết bị sản xuất theo mẻ.
• Điều khiển van tuyến tính hoặc cơ cấu chấp hành nhận tín hiệu 4-20mA trong vòng điều khiển nhiệt.
• Nâng cấp các hệ thống đang sử dụng điều khiển relay sang phương pháp điều chỉnh công suất liên tục qua SCR.

Lưu ý khi lắp đặt và vận hành

• Ngắt hoàn toàn nguồn điện và thực hiện khóa cách ly trước khi đấu dây, kiểm tra hoặc thay cảm biến.
• Lắp bộ điều khiển trong tủ điện kín, hạn chế bụi dẫn điện, hơi ẩm, rung mạnh và nguồn nhiệt trực tiếp.
• Dùng dây bù đúng chủng loại can nhiệt K và bảo đảm đúng cực tính từ cảm biến đến bộ điều khiển.
• Đi dây cảm biến và dây 4-20mA tách khỏi dây động lực, contactor, biến tần và cáp cấp điện cho điện trở.
• Sử dụng cáp xoắn đôi có chống nhiễu cho tín hiệu 4-20mA khi khoảng cách truyền dài hoặc môi trường có nhiễu điện từ.
• Cài đặt thang đo và loại cảm biến đúng với can nhiệt thực tế trước khi đưa hệ thống vào vận hành.
• Kiểm tra chiều tác động của đầu ra, chế độ gia nhiệt hoặc làm mát và trạng thái cảnh báo trước khi chạy tự động.
• Không sử dụng AL1 hoặc AL2 như lớp bảo vệ an toàn duy nhất trong ứng dụng có nguy cơ cháy, quá nhiệt hoặc gây hư hỏng thiết bị; cần bổ sung thermostat giới hạn hoặc mạch bảo vệ độc lập.

4) Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua bộ điều khiển nhiệt độ Shihlin WT404-302-000-02AA chính hãng có thể đặt hàng tại thietbicodien. Chúng tôi hỗ trợ đối chiếu đúng mã sản phẩm, xác nhận kiểu cảm biến, ngõ ra 4-20mA, số lượng alarm và tư vấn lựa chọn bộ công suất SCR tương thích với hệ thống gia nhiệt.

thietbicodien cam kết cung cấp sản phẩm đúng model đặt hàng, thông tin cấu hình minh bạch và hỗ trợ kỹ thuật trong quá trình lựa chọn, lắp đặt và vận hành. Khi yêu cầu báo giá, khách hàng nên cung cấp công suất tải gia nhiệt, điện áp tải, loại can nhiệt, yêu cầu cảnh báo và thiết bị nhận tín hiệu 4-20mA để được tư vấn đầy đủ.

Câu hỏi thường gặp (FAQ)

WT404-302-000-02AA dùng để làm gì?

WT404-302-000-02AA dùng để đo, hiển thị và điều khiển nhiệt độ theo tín hiệu từ can nhiệt K. Thiết bị so sánh nhiệt độ thực tế với giá trị đặt và phát tín hiệu 4-20mA để điều chỉnh bộ công suất hoặc cơ cấu chấp hành.

Ngõ ra 4-20mA có thể đấu trực tiếp vào điện trở gia nhiệt không?

Không. Ngõ ra 4-20mA là tín hiệu điều khiển công suất thấp. Tín hiệu này phải được đưa tới bộ điều chỉnh công suất SCR, bộ chuyển đổi hoặc thiết bị chấp hành có đầu vào 4-20mA; tải gia nhiệt được cấp nguồn qua mạch động lực riêng.

Model này sử dụng loại cảm biến nhiệt nào?

Model sử dụng can nhiệt K với mã input 02, tương ứng dải K2 từ -50 đến 1200°C theo tài liệu của dòng WT. Nhiệt độ vận hành thực tế còn phải nằm trong giới hạn của đầu dò, dây bù và thiết bị được đo.

WT404-302-000-02AA có bao nhiêu ngõ ra cảnh báo?

Thiết bị có hai ngõ ra cảnh báo AL1 và AL2. Mỗi ngõ ra có thể được cấu hình theo các điều kiện như nhiệt độ cao, nhiệt độ thấp hoặc sai lệch so với giá trị đặt để điều khiển đèn, còi, relay hoặc tín hiệu PLC.

Model này có cổng truyền thông RS485 không?

Không. Phần mã truyền thông của WT404-302-000-02AA là 0, nghĩa là cấu hình này không được trang bị RS485. Khi cần kết nối PLC hoặc HMI qua mạng truyền thông, phải chọn phiên bản WT404 có tùy chọn giao tiếp phù hợp.

Khi nào nên sử dụng PID thay cho ON/OFF?

PID phù hợp với hệ thống cần nhiệt độ ổn định, hạn chế dao động và có khả năng điều chỉnh công suất liên tục qua SCR. ON/OFF phù hợp với ứng dụng đơn giản, không yêu cầu độ ổn định cao hoặc chỉ sử dụng cơ cấu chấp hành đóng và ngắt hoàn toàn.

Auto-tuning có tác dụng gì?

Auto-tuning giúp bộ điều khiển đánh giá phản ứng nhiệt của hệ thống và tự tính toán các tham số PID. Chức năng này giúp rút ngắn thời gian hiệu chỉnh, nhưng cần thực hiện khi máy ở trạng thái an toàn và có người giám sát quá trình tăng nhiệt.

Cần lưu ý gì khi đấu can nhiệt K?

Phải đấu đúng cực tính, dùng dây bù can nhiệt K phù hợp và không sử dụng dây đồng thông thường để kéo dài tùy tiện. Dây cảm biến cần đi cách xa dây nguồn, contactor, biến tần và cáp tải gia nhiệt để giảm sai số do nhiễu.
