DC1040CR-102-002-E | Bộ điều khiển nhiệt độ Honeywell Multiple Input RTD(PT100), Output : Relay + 2Alarm + RS485, AC85-265V

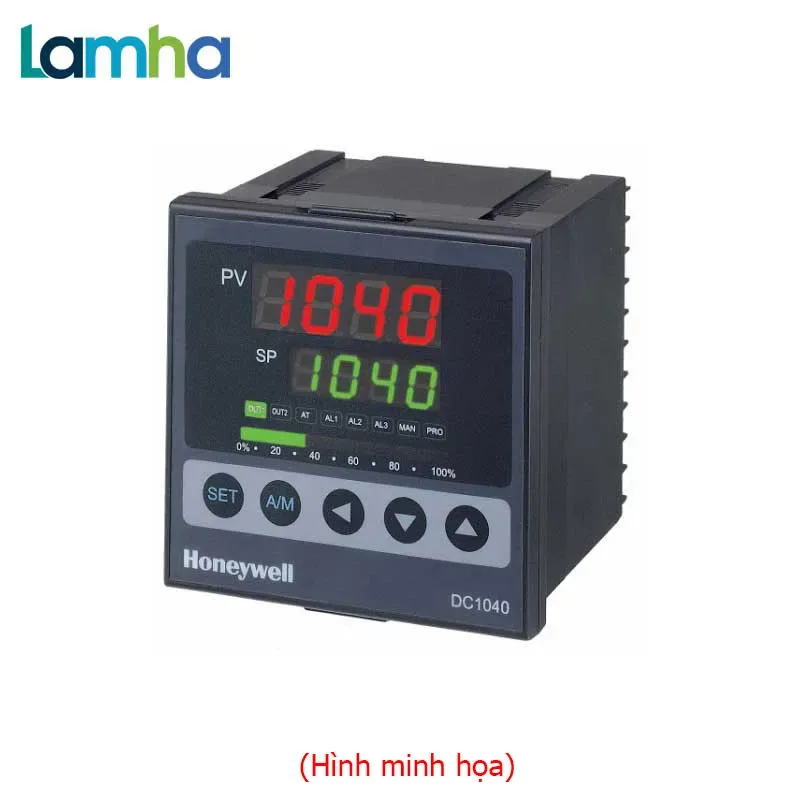

1. Giới thiệu bộ điều khiển nhiệt độ Honeywell DC1040CR-102-002-E

DC1040CR-102-002-E là bộ điều khiển nhiệt độ dạng số thuộc dòng DC1000 của Honeywell, được thiết kế để lắp trên mặt tủ điện và kiểm soát nhiệt độ trong máy móc, dây chuyền sản xuất hoặc hệ thống gia nhiệt công nghiệp. Thiết bị tiếp nhận tín hiệu từ cảm biến nhiệt điện trở RTD, xử lý giá trị đo và điều khiển thiết bị gia nhiệt thông qua ngõ ra relay.

Honeywell là thương hiệu công nghệ và tự động hóa công nghiệp có nguồn gốc Hoa Kỳ, cung cấp nhiều giải pháp đo lường, điều khiển quá trình và quản lý năng lượng. Sản phẩm được giới thiệu có xuất xứ Đài Loan, phù hợp với các hệ thống cần một bộ điều khiển nhiệt độ PID có cảnh báo độc lập và khả năng kết nối với PLC, HMI hoặc hệ thống giám sát.

Đây là phiên bản cấu hình RTD không có chức năng lập trình nhiệt độ theo đoạn, sử dụng ngõ ra điều khiển relay, hai ngõ ra cảnh báo và truyền thông RS485. Cấu hình được xác định theo bảng lựa chọn model chính thức của dòng Honeywell DC1000.

2. Ưu điểm và tính năng nổi bật

• Điều khiển PID hoặc ON/OFF, đáp ứng cả yêu cầu điều khiển nhiệt độ chính xác lẫn các ứng dụng đóng cắt đơn giản.
• Tích hợp chức năng tự động hiệu chỉnh thông số PID, hỗ trợ rút ngắn thời gian thiết lập ban đầu cho hệ thống.
• Hai màn hình số riêng biệt giúp người vận hành quan sát đồng thời nhiệt độ thực tế và giá trị nhiệt độ cài đặt.
• Thanh hiển thị mức đầu ra và các đèn trạng thái giúp nhận biết nhanh tình trạng điều khiển, cảnh báo và chế độ vận hành.
• Có thể chuyển đổi giữa chế độ điều khiển tự động và điều khiển bằng tay khi kiểm tra hoặc chạy thử hệ thống.
• Mã bảo vệ tham số giúp hạn chế việc thay đổi cấu hình ngoài ý muốn trong quá trình vận hành.
• Hai ngõ ra cảnh báo có thể sử dụng để phát tín hiệu quá nhiệt, nhiệt độ thấp, sai lệch nhiệt độ hoặc kích hoạt thiết bị bảo vệ phụ trợ.
• Truyền thông RS485 cho phép trao đổi dữ liệu với PLC, HMI, máy tính công nghiệp hoặc hệ thống SCADA.

Cấu hình và đặc tính kỹ thuật được xác nhận

Hạng mục	Đặc tính
Dòng sản phẩm	Honeywell DC1000, phiên bản DC1040
Kiểu lắp đặt	Lắp mặt tủ, chuẩn 1/4 DIN
Kích thước mặt trước	96 x 96 mm
Chức năng chương trình	Không tích hợp chương trình nhiệt độ theo đoạn
Loại đầu vào chính	RTD
Cảm biến RTD tương thích theo dòng	Pt100, JPt100 và JPt50
Ngõ ra điều khiển thứ nhất	Relay điện cơ, tiếp điểm SPDT
Khả năng tiếp điểm ngõ ra relay	3 A tại 240 VAC
Ngõ ra điều khiển thứ hai	Không trang bị
Số ngõ ra cảnh báo	2 ngõ ra cảnh báo
Đầu ra phụ	Không trang bị
Đầu vào thứ hai	Không trang bị
Truyền thông	RS485, hỗ trợ Modbus RTU và Modbus ASCII
Nguồn cấp	AC 85–265 V, 50/60 Hz
Phương pháp điều khiển	PID hoặc ON/OFF
Hiển thị	Hai màn hình 4 chữ số hiển thị PV và SP, kèm thanh LED mức đầu ra
Chế độ vận hành	Tự động hoặc bằng tay, có chức năng tự động hiệu chỉnh
Chứng nhận theo tài liệu dòng sản phẩm	CE

3. Chức năng, nguyên lý hoạt động và ứng dụng

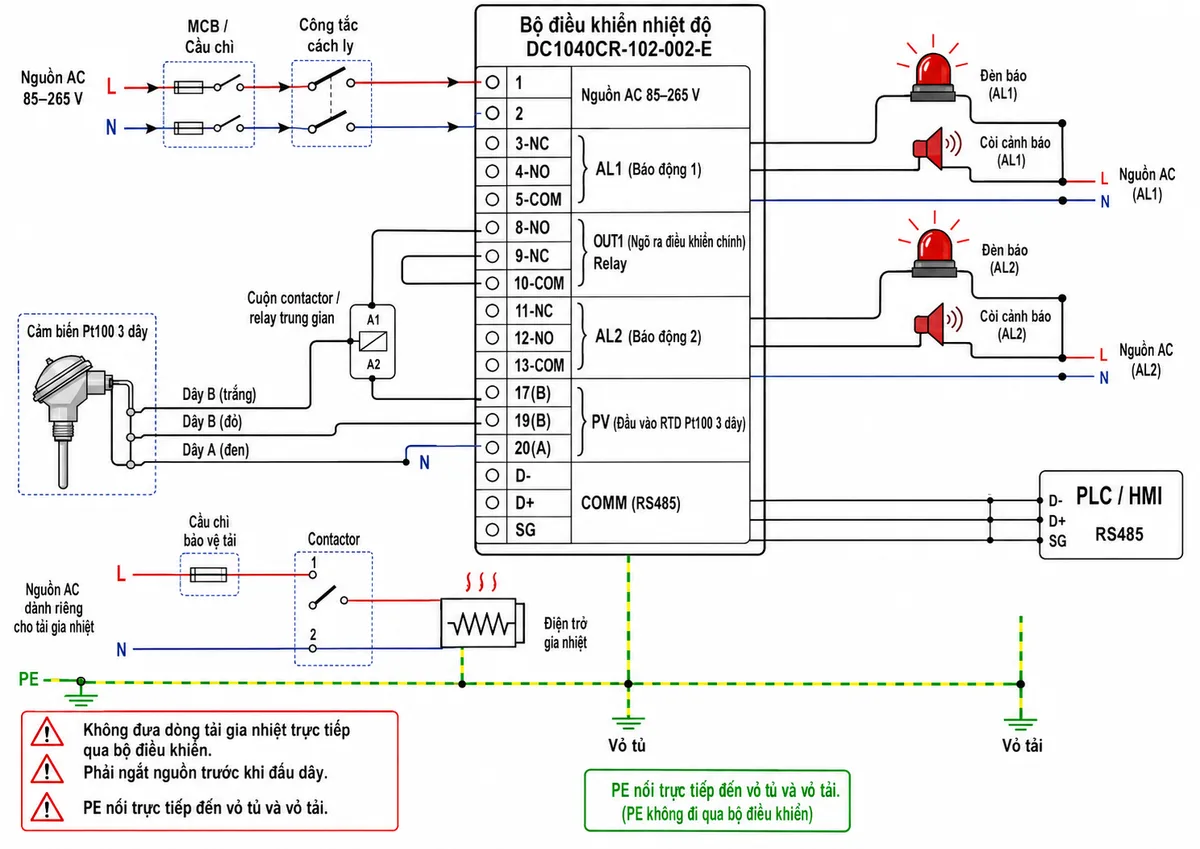

Sơ đồ đấu dây và kết nối hệ thống

Trong hệ thống thực tế, cảm biến Pt100 được đặt tại khu vực cần đo nhiệt độ và nối về đầu vào RTD của bộ điều khiển. Nguồn cấp cho bộ điều khiển phải được bảo vệ bằng MCB hoặc cầu chì phù hợp, đồng thời dây tín hiệu cảm biến nên đi riêng với dây nguồn động lực để giảm nhiễu.

Ngõ ra relay của bộ điều khiển thích hợp để điều khiển cuộn hút contactor, relay trung gian hoặc tín hiệu kích cho mạch công suất. Không nên sử dụng tiếp điểm này để đóng cắt trực tiếp điện trở gia nhiệt có dòng lớn hơn khả năng định mức của relay.

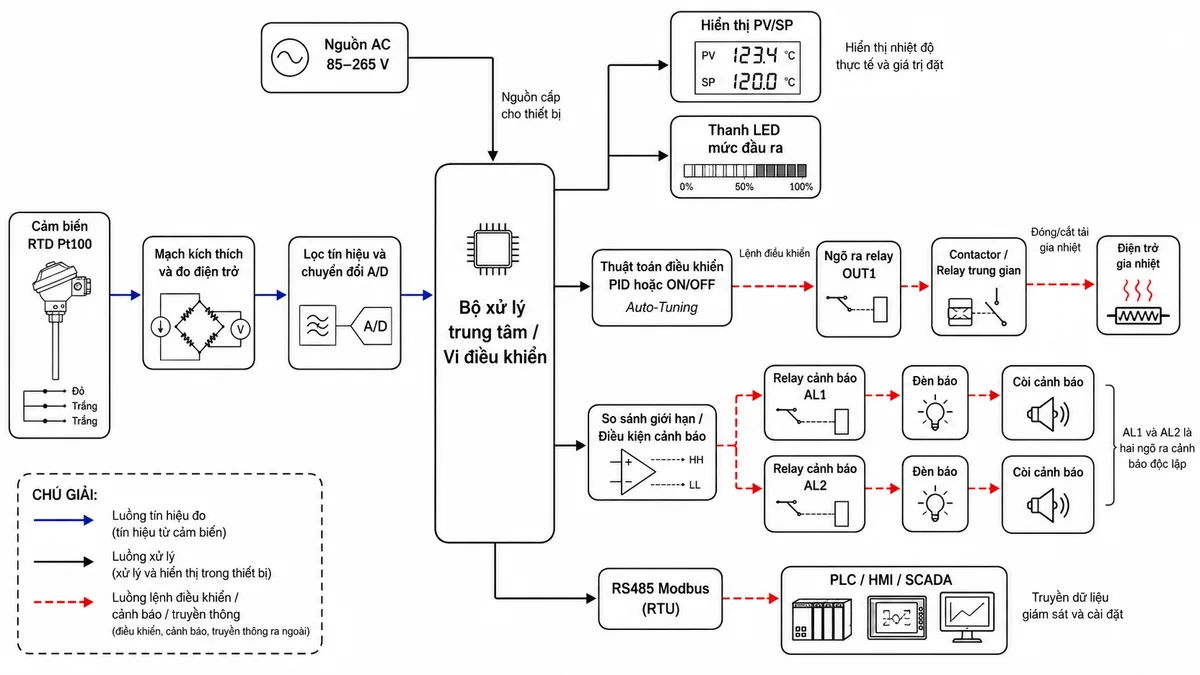

Nguyên lý điều khiển nhiệt độ

Khi nhiệt độ thay đổi, điện trở của cảm biến RTD thay đổi tương ứng. Mạch đầu vào của bộ điều khiển chuyển đổi tín hiệu điện trở thành giá trị nhiệt độ thực tế, gọi là PV, sau đó so sánh PV với giá trị đặt SP do người vận hành thiết lập.

Bộ vi xử lý sử dụng thuật toán PID hoặc ON/OFF để xác định trạng thái của ngõ ra điều khiển. Khi cần bổ sung nhiệt, relay OUT1 điều khiển contactor hoặc phần tử đóng cắt công suất cấp điện cho bộ gia nhiệt. Khi nhiệt độ tiến gần giá trị đặt, thời gian đóng relay được điều chỉnh để hạn chế dao động và giảm nguy cơ vượt nhiệt.

Hai kênh cảnh báo hoạt động độc lập với ngõ ra điều khiển chính. Người dùng có thể cấu hình chúng để cảnh báo nhiệt độ cao, nhiệt độ thấp, sai lệch so với giá trị đặt hoặc các điều kiện vận hành khác. Dữ liệu nhiệt độ, giá trị đặt và trạng thái thiết bị có thể được truyền tới hệ thống điều khiển cấp trên qua RS485 Modbus.

Ứng dụng tiêu biểu

• Điều khiển nhiệt độ tủ sấy, buồng sấy và thiết bị gia nhiệt công nghiệp.
• Máy ép nhựa, máy đùn nhựa và hệ thống gia nhiệt khuôn.
• Máy đóng gói, máy dán màng và dây chuyền gia nhiệt bao bì.
• Lò công nghiệp, bồn gia nhiệt và hệ thống trao đổi nhiệt.
• Dây chuyền sơn, phủ bề mặt và sấy hoàn thiện sản phẩm.
• Buồng thử nghiệm môi trường và thiết bị kiểm tra nhiệt độ.
• Hệ thống giám sát nhiệt độ kết nối PLC, HMI hoặc SCADA.

4. Cam kết và nơi mua hàng

Khi lựa chọn bộ điều khiển nhiệt độ Honeywell DC1040CR-102-002-E chính hãng, khách hàng cần kiểm tra đầy đủ model trên nhãn, cấu hình đầu vào RTD, số lượng ngõ ra cảnh báo, tùy chọn truyền thông và điện áp nguồn trước khi lắp đặt.

Khách hàng có thể liên hệ mua hàng tại thietbicodien để được tư vấn lựa chọn đúng cấu hình, kiểm tra khả năng tương thích với cảm biến Pt100, hướng dẫn kết nối relay điều khiển tải và hỗ trợ tích hợp RS485 vào hệ thống tự động hóa.

thietbicodien cam kết cung cấp thông tin model rõ ràng, hỗ trợ kỹ thuật trước và sau bán hàng, đồng thời tư vấn giải pháp đấu nối phù hợp với tủ điện, tải gia nhiệt và yêu cầu điều khiển thực tế của khách hàng.

Câu hỏi thường gặp (FAQ)

DC1040CR-102-002-E có sử dụng được cảm biến Pt100 ba dây không?

Có. Đây là phiên bản sử dụng đầu vào RTD và tương thích với Pt100. Khi dùng cảm biến ba dây, cần đấu đúng các cực A-B-B theo sơ đồ chân của DC1040 để bù điện trở dây dẫn và hạn chế sai số đo.

Ngõ ra relay của bộ điều khiển có thể cấp điện trực tiếp cho điện trở gia nhiệt không?

Chỉ nên đóng cắt trực tiếp khi dòng tải nằm trong giới hạn của tiếp điểm relay. Với điện trở gia nhiệt công suất lớn, nên dùng ngõ ra relay để điều khiển contactor hoặc relay trung gian, đồng thời bố trí thiết bị bảo vệ ngắn mạch và quá tải phù hợp.

Model DC1040CR-102-002-E có bao nhiêu ngõ ra cảnh báo?

Model này có hai ngõ ra cảnh báo độc lập. Mỗi kênh có thể được cấu hình theo điều kiện cảnh báo phù hợp với quy trình, chẳng hạn cảnh báo quá nhiệt, nhiệt độ thấp hoặc sai lệch so với giá trị đặt.

DC1040CR-102-002-E có kết nối được với PLC hoặc HMI không?

Có. Tùy chọn 002 của model trang bị giao tiếp RS485, hỗ trợ giao thức Modbus RTU và Modbus ASCII để truyền dữ liệu với PLC, HMI, máy tính công nghiệp hoặc hệ thống SCADA.

Có thể thay cảm biến Pt100 bằng can nhiệt loại K không?

Không nên. Phiên bản CR sử dụng phần cứng đầu vào RTD. Nếu ứng dụng cần can nhiệt loại K hoặc các loại thermocouple khác, phải lựa chọn phiên bản đầu vào TC phù hợp thay vì tự thay đổi cấu hình cảm biến.

Model này có chức năng lập trình tăng giảm nhiệt độ theo nhiều bước không?

Không. Ký tự C trong mã cấu hình cho biết đây là phiên bản không có bộ lập trình nhiệt độ theo đoạn. Ứng dụng cần chạy chu trình ramp, soak hoặc nhiều phân đoạn phải chọn phiên bản có chức năng chương trình phù hợp.

Nguồn cấp phù hợp cho DC1040CR-102-002-E là bao nhiêu?

Phiên bản này sử dụng nguồn xoay chiều dải rộng AC 85–265 V, tần số 50/60 Hz. Trước khi cấp điện, cần kiểm tra lại nhãn thiết bị và không đấu nhầm nguồn vào các cực cảm biến, relay hoặc truyền thông.
