DC1040CR-302-002-E | Bộ điều khiển nhiệt độ Honeywell Multiple Input RTD(PT100), Output: 4-20mA + 2 Alarm + RS485, AC85-265V

DC1040CR-302-002-E – Bộ điều khiển nhiệt độ Honeywell ngõ ra 4-20mA, 2 cảnh báo và RS485

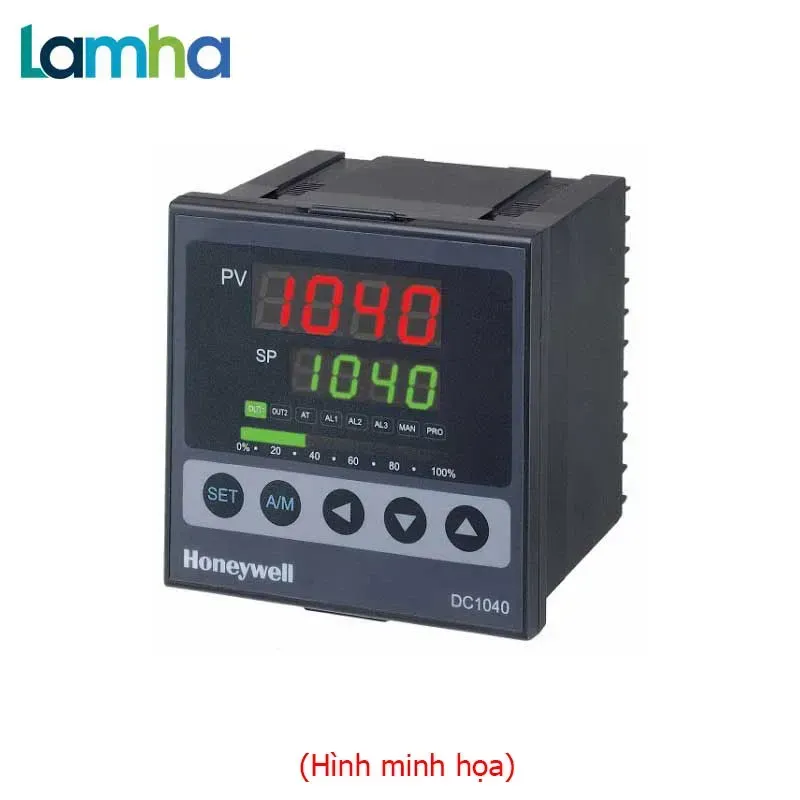

DC1040CR-302-002-E là bộ điều khiển nhiệt độ kỹ thuật số thuộc dòng DC1000 của Honeywell, được thiết kế cho các hệ thống cần đo nhiệt độ bằng cảm biến RTD, điều khiển tuyến tính qua tín hiệu analog và trao đổi dữ liệu với hệ thống tự động hóa. Cấu hình của model gồm đầu vào RTD, ngõ ra điều khiển 4-20mA, hai ngõ cảnh báo relay, truyền thông RS485 và nguồn cấp xoay chiều dải rộng.

Thiết bị phù hợp để lắp trên mặt tủ điện, thực hiện đồng thời các nhiệm vụ hiển thị nhiệt độ thực tế, so sánh với giá trị đặt, tính toán điều khiển PID hoặc ON/OFF, phát tín hiệu điều khiển đến thiết bị công suất và gửi dữ liệu về PLC, HMI hoặc SCADA.

1. Giới thiệu và nguồn gốc thương hiệu Honeywell

Honeywell là thương hiệu công nghệ và tự động hóa công nghiệp có lịch sử phát triển tại Hoa Kỳ, cung cấp nhiều dòng thiết bị phục vụ điều khiển quá trình, quản lý năng lượng, tự động hóa nhà máy và giám sát hệ thống. Dòng DC1000 được phát triển theo định hướng kết hợp khả năng điều khiển linh hoạt, giao diện vận hành trực quan và cấu hình phù hợp với nhiều loại máy công nghiệp.

Model DC1040CR-302-002-E là phiên bản kích thước mặt 96 x 96 mm, không tích hợp chức năng lập trình profile nhiệt độ, sử dụng đầu vào RTD và được cung cấp với xuất xứ Đài Loan theo thông tin hàng hóa.

Cấu hình kỹ thuật đúng theo mã model

Hạng mục	Cấu hình
Dòng thiết bị	Honeywell DC1000, bộ điều khiển kỹ thuật số dùng vi xử lý
Kiểu lắp đặt	Lắp mặt tủ, kích thước mặt 96 x 96 mm, dạng 1/4 DIN
Chức năng chương trình	Phiên bản C, không có chương trình nhiệt độ theo phân đoạn
Loại đầu vào đo	RTD, hỗ trợ các loại Pt100, JPt100 và JPt50 theo cấu hình của dòng sản phẩm
Ngõ ra điều khiển chính OUT1	Tín hiệu analog 4-20mA
Ngõ ra điều khiển OUT2	Không trang bị
Ngõ ra cảnh báo	Hai ngõ cảnh báo relay AL1 và AL2
Ngõ ra phụ	Không trang bị
Đầu vào thứ hai	Không trang bị
Truyền thông	RS485, hỗ trợ Modbus RTU hoặc Modbus ASCII
Nguồn cấp	AC 85-265V, 50/60Hz
Hiển thị	Hai màn hình LED 4 chữ số hiển thị PV và SP, kèm thanh LED biểu thị mức ngõ ra
Thuật toán điều khiển	PID, ON/OFF và chức năng Auto-Tuning
Ngôn ngữ tài liệu theo mã E	Tiếng Anh
Xuất xứ hàng hóa	Đài Loan

2. Ưu điểm và tính năng nổi bật

• Điều khiển PID ổn định, thích hợp cho các quá trình nhiệt có quán tính, độ trễ hoặc yêu cầu hạn chế dao động quanh giá trị đặt.
• Auto-Tuning hỗ trợ xác định các tham số điều khiển phù hợp với đặc tính thực tế của lò, bồn gia nhiệt, máy sấy hoặc thiết bị công nghệ.
• Đầu vào chuyên dụng cho RTD giúp thiết bị làm việc hiệu quả với cảm biến điện trở nhiệt trong các ứng dụng cần độ ổn định và khả năng lặp lại tốt.
• Ngõ ra analog 4-20mA thuận tiện để kết nối với bộ điều khiển công suất SCR, bộ biến đổi công suất, bộ định vị van hoặc cơ cấu chấp hành nhận tín hiệu dòng điện chuẩn.
• Hai kênh cảnh báo độc lập giúp giám sát giới hạn nhiệt độ cao, thấp, sai lệch so với điểm đặt hoặc các trạng thái cảnh báo được cấu hình cho quá trình.
• RS485 Modbus cho phép đưa giá trị đo, giá trị đặt, trạng thái cảnh báo và các tham số vận hành vào mạng điều khiển của nhà máy.
• Màn hình PV và SP riêng biệt giúp người vận hành quan sát đồng thời nhiệt độ thực tế và nhiệt độ đặt mà không phải chuyển đổi trang hiển thị.
• Thanh LED ngõ ra cho phép đánh giá nhanh mức tác động điều khiển đang được bộ xử lý tính toán.
• Các cấp cấu hình và chức năng khóa tham số giúp hạn chế việc thay đổi cài đặt ngoài ý muốn trong quá trình vận hành.
• Nguồn cấp dải rộng thuận tiện khi tích hợp vào nhiều hệ thống tủ điện công nghiệp khác nhau.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng điều khiển nhiệt độ

Cảm biến RTD Pt100 được lắp tại vị trí cần đo sẽ thay đổi điện trở theo nhiệt độ. Bộ điều khiển tiếp nhận tín hiệu điện trở, thực hiện tuyến tính hóa và chuyển đổi thành giá trị nhiệt độ thực tế PV. Giá trị này được so sánh liên tục với giá trị đặt SP do người vận hành thiết lập.

Khi hoạt động ở chế độ điều khiển PID, bộ xử lý tính toán sai lệch giữa PV và SP, tốc độ biến thiên của nhiệt độ và sai lệch tích lũy theo thời gian. Kết quả được chuyển thành tín hiệu dòng điện điều khiển tỷ lệ, giúp cơ cấu chấp hành tăng hoặc giảm công suất một cách liên tục.

Trong các ứng dụng đơn giản hơn, chế độ ON/OFF có thể được sử dụng để đóng hoặc ngắt thiết bị chấp hành theo ngưỡng và độ trễ cài đặt. Tuy nhiên, do phiên bản này sử dụng ngõ ra điều khiển dạng dòng điện, chế độ PID tuyến tính thường là lựa chọn phù hợp cho các hệ thống cần điều chỉnh công suất mềm và ổn định.

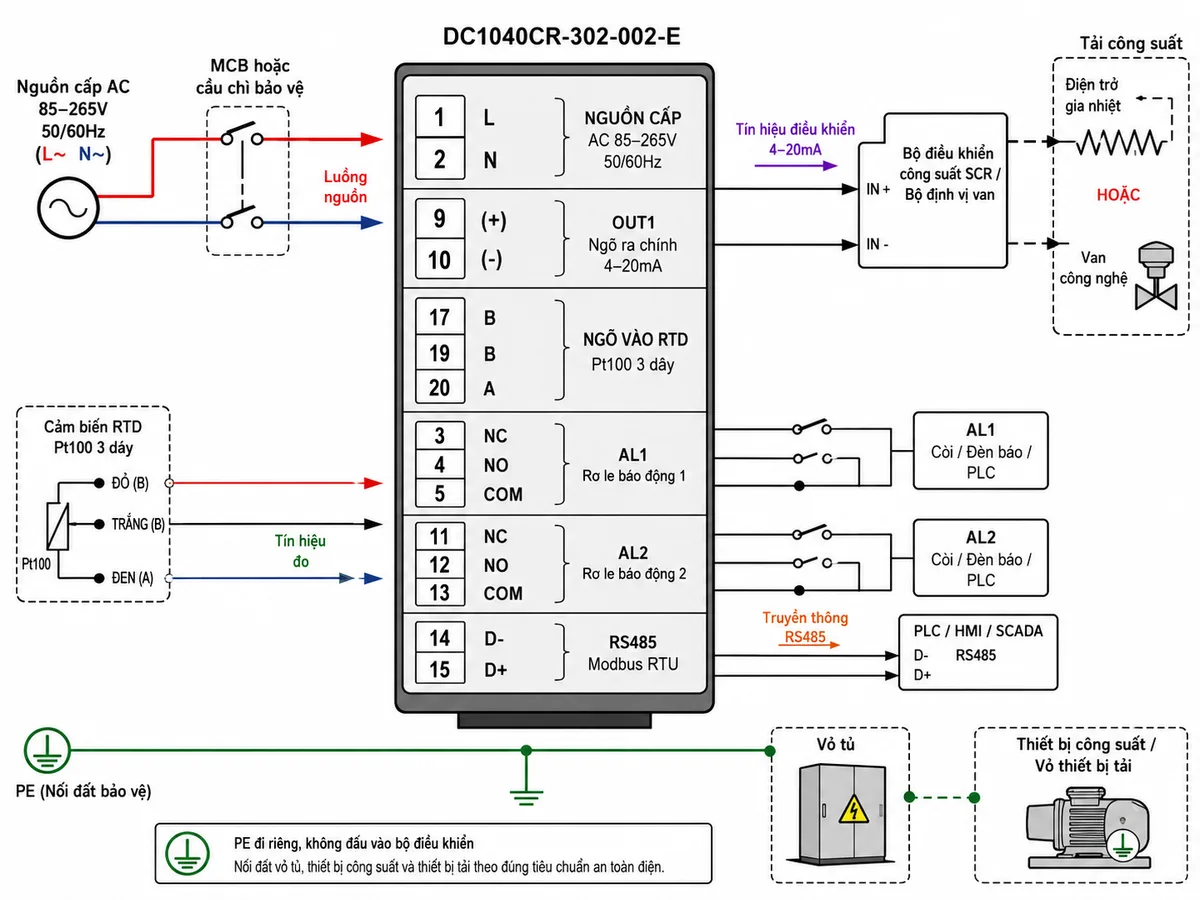

Đấu dây nguồn, cảm biến, ngõ ra và truyền thông

Nguồn cấp cho bộ điều khiển cần được lấy sau thiết bị đóng cắt và bảo vệ phù hợp. Đường tín hiệu Pt100, tín hiệu 4-20mA và cáp RS485 nên được đi riêng với dây động lực, hạn chế chạy song song gần contactor, biến tần, điện trở gia nhiệt hoặc cáp cấp nguồn công suất lớn.

Nhóm kết nối	Cực đấu dây trên DC1040	Thiết bị kết nối
Nguồn cấp	1: L, 2: N	Nguồn AC qua MCB hoặc cầu chì bảo vệ phù hợp
Ngõ ra điều khiển OUT1	9: dương, 10: âm	Đầu vào 4-20mA của bộ điều khiển SCR, bộ công suất, positioner hoặc cơ cấu chấp hành
Cảnh báo AL1	3: NC, 4: NO, 5: COM	Còi, đèn cảnh báo, relay trung gian hoặc đầu vào số của PLC
Cảnh báo AL2	11: NC, 12: NO, 13: COM	Còi, đèn cảnh báo, relay trung gian hoặc đầu vào số của PLC
Truyền thông RS485	14: D-, 15: D+	PLC, HMI, bộ chuyển đổi RS485 hoặc hệ thống SCADA
Đầu vào RTD Pt100 ba dây	17: B, 19: B, 20: A	Cảm biến Pt100 ba dây
Tiếp địa bảo vệ	Không có cực PE riêng trên bộ điều khiển	PE được nối riêng đến vỏ tủ và các thiết bị công suất cần tiếp địa

Ngõ ra 4-20mA của bộ điều khiển là tín hiệu điều khiển mức thấp và không được đấu trực tiếp với điện trở gia nhiệt, contactor hoặc tải công suất. Tín hiệu này phải đưa đến thiết bị nhận 4-20mA phù hợp, chẳng hạn bộ điều khiển công suất SCR hoặc bộ định vị van.

Đối với mạng RS485, cần đấu đúng cực tính D- và D+, sử dụng cáp xoắn đôi có chống nhiễu khi môi trường có nhiễu điện từ mạnh. Điện trở kết thúc tuyến và phương pháp nối đất lớp shield cần được thực hiện theo cấu trúc mạng thực tế.

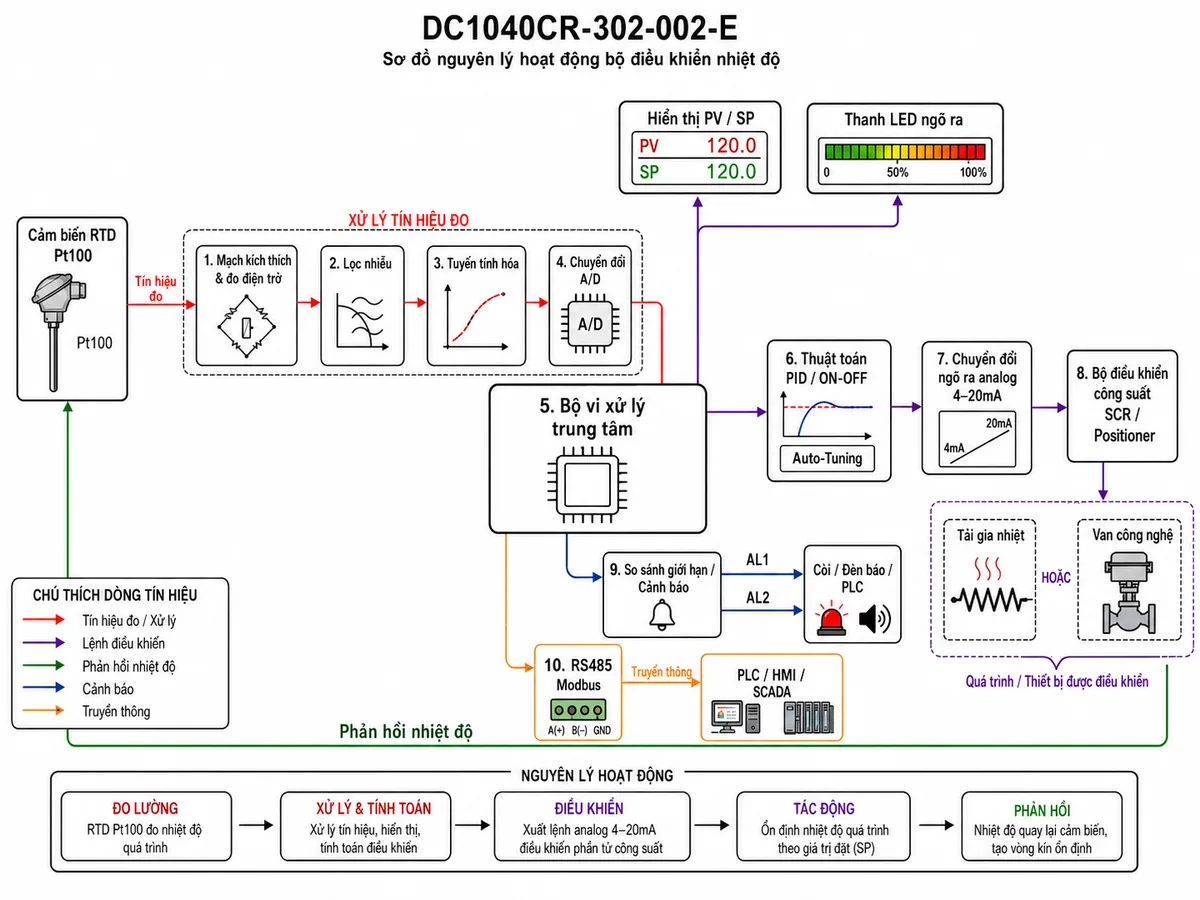

Nguyên lý hoạt động của DC1040CR-302-002-E

Khối đo RTD tạo tín hiệu kích thích phù hợp để xác định điện trở của Pt100. Tín hiệu sau đó được lọc, tuyến tính hóa và chuyển đổi sang dữ liệu số để bộ vi xử lý tính toán nhiệt độ. Giá trị PV được đưa lên màn hình và đồng thời chuyển vào thuật toán điều khiển.

Bộ xử lý so sánh PV với SP, sau đó sử dụng tham số PID đã cài đặt hoặc tham số được xác định bằng Auto-Tuning để tính toán mức điều khiển. Mức này được chuyển thành tín hiệu 4-20mA tỷ lệ với yêu cầu công suất. Thiết bị công suất nhận tín hiệu sẽ điều chỉnh điện năng cấp cho tải gia nhiệt hoặc điều khiển độ mở của van.

Song song với vòng điều khiển chính, các khối cảnh báo so sánh nhiệt độ với ngưỡng AL1 và AL2. Khi điều kiện cảnh báo thỏa mãn, relay tương ứng thay đổi trạng thái để kích hoạt thiết bị báo động hoặc gửi tín hiệu liên động.

Khối RS485 chuyển đổi dữ liệu nội bộ sang giao thức Modbus, giúp hệ thống cấp trên đọc PV, SP, trạng thái ngõ ra, trạng thái cảnh báo hoặc thực hiện các thao tác được cho phép. Quá trình này tạo thành một vòng điều khiển khép kín, trong đó nhiệt độ sau khi được tác động sẽ tiếp tục được Pt100 đo và phản hồi về bộ điều khiển.

Ứng dụng tiêu biểu

• Điều khiển nhiệt độ lò sấy, tủ sấy và buồng gia nhiệt.
• Điều khiển nhiệt độ máy ép nhựa, máy đùn và thiết bị gia công nhựa.
• Điều khiển bộ gia nhiệt trong máy đóng gói, máy hàn nhiệt và máy tạo màng.
• Giám sát nhiệt độ trong dây chuyền sơn, phủ bề mặt và xử lý vật liệu.
• Điều khiển nhiệt độ bồn chứa, bồn pha trộn và hệ thống gia nhiệt chất lỏng.
• Điều khiển van hơi, van dầu tải nhiệt hoặc bộ điều khiển công suất nhận tín hiệu analog.
• Tích hợp dữ liệu nhiệt độ vào PLC, HMI hoặc SCADA trong hệ thống tự động hóa nhà máy.
• Ứng dụng trong buồng môi trường, thiết bị kiểm tra và dây chuyền đóng gói linh kiện điện tử.

4. Cam kết và nơi mua hàng

Khi lựa chọn bộ điều khiển nhiệt độ Honeywell DC1040CR-302-002-E chính hãng, người mua cần kiểm tra đầy đủ mã model trên nhãn để bảo đảm đúng đầu vào RTD, ngõ ra điều khiển analog, số lượng cảnh báo, giao tiếp truyền thông và dải nguồn cấp. Các model DC1040 có ngoại hình tương tự nhưng cấu hình phần cứng có thể khác nhau, vì vậy không nên chỉ dựa vào hình ảnh mặt trước để thay thế sản phẩm.

thietbicodien cung cấp DC1040CR-302-002-E chính hãng, hỗ trợ kiểm tra cấu hình theo mã hàng, tư vấn lựa chọn cảm biến Pt100, thiết bị nhận tín hiệu 4-20mA, phương án kết nối RS485 và giải pháp thay thế tương thích cho hệ thống đang vận hành.

Khách hàng nên cung cấp hình ảnh nhãn thiết bị cũ, sơ đồ đấu dây, loại cảm biến và thiết bị công suất đang sử dụng để đội ngũ thietbicodien đối chiếu chính xác trước khi đặt hàng.

Câu hỏi thường gặp (FAQ)

DC1040CR-302-002-E sử dụng được với cảm biến Pt100 không?

Có. Ký tự R trong mã sản phẩm xác định phiên bản đầu vào RTD. Thiết bị hỗ trợ Pt100 và một số loại RTD khác trong phạm vi cấu hình của dòng DC1000. Trước khi vận hành cần chọn đúng loại và dải đo trong phần cài đặt đầu vào.

Cụm từ Multiple Input có nghĩa là thiết bị đo đồng thời nhiều cảm biến không?

Không. Trong cấu hình này, thiết bị chỉ có một đầu vào đo PV. Cụm từ Multiple Input thường được hiểu là khả năng lựa chọn nhiều loại hoặc nhiều dải RTD tương thích, không phải bộ điều khiển nhiệt độ nhiều kênh. Model này cũng không trang bị đầu vào thứ hai.

Ngõ ra 4-20mA có thể đấu trực tiếp vào điện trở gia nhiệt không?

Không. Ngõ ra 4-20mA chỉ là tín hiệu điều khiển. Cần nối tín hiệu này vào bộ điều khiển công suất SCR, bộ biến đổi công suất, positioner van hoặc thiết bị chấp hành có đầu vào 4-20mA phù hợp.

Hai ngõ cảnh báo của thiết bị có thể dùng để làm gì?

AL1 và AL2 có thể được cấu hình để cảnh báo nhiệt độ cao, nhiệt độ thấp, sai lệch so với điểm đặt hoặc các điều kiện cảnh báo khác của bộ điều khiển. Tiếp điểm relay có thể nối với còi, đèn báo, relay trung gian hoặc đầu vào số của PLC.

DC1040CR-302-002-E có kết nối được với PLC và HMI không?

Có. Thiết bị được trang bị RS485 và hỗ trợ giao thức Modbus RTU hoặc Modbus ASCII. Khi tích hợp cần cấu hình đồng nhất địa chỉ trạm, tốc độ truyền, parity, số bit dừng và các tham số truyền thông liên quan.

Thiết bị có sử dụng được với nguồn điện tại Việt Nam không?

Có. Phiên bản này sử dụng nguồn AC 85-265V, 50/60Hz, phù hợp với nguồn điều khiển thông dụng trong tủ điện công nghiệp. Nguồn cấp vẫn cần đi qua thiết bị đóng cắt và bảo vệ phù hợp.

Model này có chức năng lập trình nhiều bước nhiệt độ theo thời gian không?

Không. Ký tự C trong mã DC1040CR xác định phiên bản không có chương trình setpoint theo phân đoạn. Thiết bị phù hợp với điều khiển một giá trị đặt hoặc các giá trị đặt được thay đổi từ bàn phím hay hệ thống truyền thông.

Khi thay một bộ DC1040 cũ có thể chọn model bất kỳ cùng kích thước không?

Không nên. Cần đối chiếu toàn bộ mã hàng vì từng ký tự thể hiện loại đầu vào, kiểu ngõ ra, số cảnh báo, ngõ ra phụ, đầu vào thứ hai, truyền thông, nguồn cấp và ngôn ngữ tài liệu. Model có cùng kích thước mặt nhưng khác mã có thể không tương thích với sơ đồ đấu dây hiện hữu.
