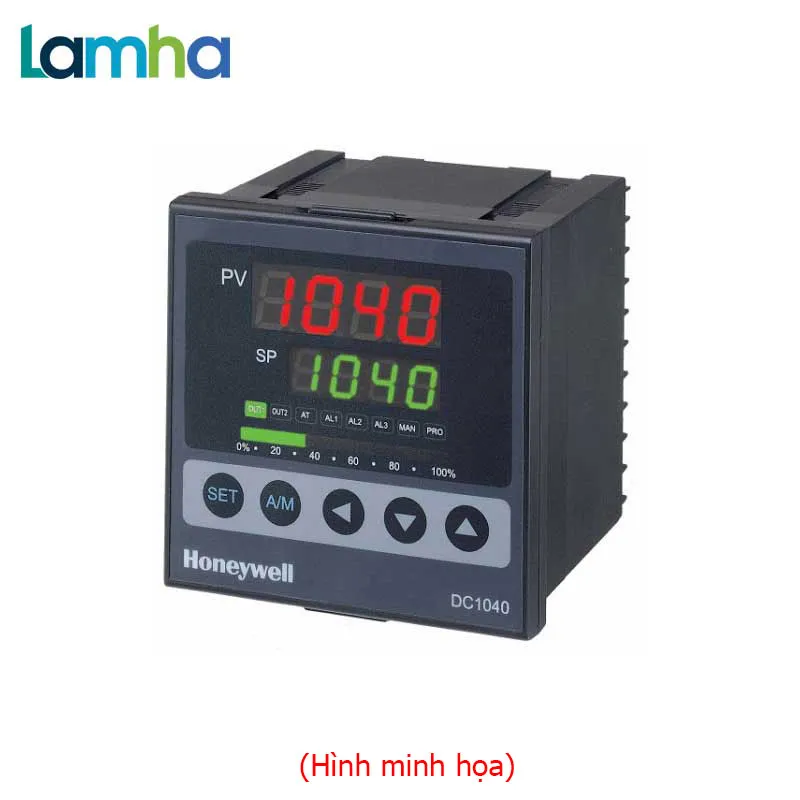

DC1040CR-701-00B-E | Bộ điều khiển nhiệt độ Honeywell Multiple Input PT100, Output : Van + 1 Alarm + RS485, AC85-265V

1. Giới thiệu DC1040CR-701-00B-E | Bộ điều khiển nhiệt độ Honeywell điều khiển van, PT100, RS485

DC1040CR-701-00B-E là bộ điều khiển nhiệt độ kỹ thuật số thuộc dòng DC1000 của Honeywell, được cấu hình cho ngõ vào RTD phù hợp cảm biến PT100, ngõ ra điều khiển van motor 3 vị trí OPEN/CLOSE, một ngõ ra cảnh báo và giao tiếp RS485 Modbus RTU. Thiết bị phù hợp với các hệ thống cần duy trì nhiệt độ ổn định bằng cách điều chỉnh van nước nóng, nước lạnh, hơi hoặc môi chất truyền nhiệt thay vì đóng/cắt trực tiếp tải gia nhiệt.

Honeywell có lịch sử phát triển công nghệ điều khiển và tự động hóa từ năm 1885, với nền tảng lâu đời trong các giải pháp đo lường, điều khiển nhiệt độ và tự động hóa công nghiệp. Dòng DC1000 được phát triển cho nhiều ứng dụng điều khiển quá trình như máy sấy, máy đóng gói, gia công nhựa, buồng môi trường, dây chuyền sơn phủ và các hệ thống nhiệt công nghiệp.

Phiên bản DC1040CR-701-00B-E có kích thước mặt 96 x 96 mm thuộc nhóm DC1040 và được cung cấp với xuất xứ Đài Loan theo thông tin hàng hóa. Cấu hình này đặc biệt hữu ích khi hệ thống sử dụng PT100 để đo nhiệt độ và van điện có động cơ để điều tiết lượng nhiệt hoặc lạnh cấp vào quá trình.

2. Ưu điểm và tính năng nổi bật của DC1040CR-701-00B-E

Điểm nổi bật của model này là khả năng kết hợp đo nhiệt độ, xử lý điều khiển, điều khiển cơ cấu van và truyền dữ liệu trong một bộ điều khiển gắn tủ. Nhờ đó, hệ thống có thể giảm số lượng thiết bị trung gian và thuận tiện hơn khi tích hợp với PLC, HMI hoặc hệ thống giám sát.

Đặc tính	Cấu hình / giá trị
Dòng sản phẩm	Honeywell DC1000, phiên bản DC1040
Kích thước mặt	96 x 96 mm, 1/4 DIN
Nguồn cấp	85–265 VAC, 50/60 Hz
Ngõ vào quá trình	RTD, phù hợp cảm biến Pt100
Ngõ ra điều khiển chính	Điều khiển van motor ba vị trí OPEN/CLOSE
Ngõ ra điều khiển thứ hai	Không trang bị
Ngõ ra cảnh báo	1 relay cảnh báo
Ngõ ra phụ	Không trang bị
Remote Setpoint / ngõ vào thứ hai	Không trang bị
Truyền thông	RS485, Modbus RTU
Hiển thị	Hai màn hình LED 4 chữ số, thanh LED chỉ thị đầu ra và các LED trạng thái
Chu kỳ lấy mẫu PV	250 ms
Độ phân giải đầu vào	14 bit
Độ chính xác hiển thị số	±0,2% toàn thang
Bộ nhớ	EEPROM không mất dữ liệu khi mất nguồn

Điều khiển van motor phù hợp cho quá trình nhiệt

Thay vì chỉ phát tín hiệu bật hoặc tắt đơn giản, ngõ ra điều khiển van motor cho phép bộ điều khiển phát lệnh OPEN hoặc CLOSE để thay đổi vị trí van theo sai lệch giữa nhiệt độ thực tế và nhiệt độ đặt. Cách điều khiển này thích hợp với hệ thống trao đổi nhiệt, đường hơi, nước nóng, nước lạnh và các quá trình cần thay đổi lưu lượng môi chất một cách có kiểm soát.

Đo nhiệt độ bằng PT100 ổn định trong môi trường công nghiệp

Ngõ vào RTD của phiên bản CR cho phép sử dụng cảm biến nhiệt độ PT100, một loại cảm biến điện trở được sử dụng rộng rãi trong máy móc và dây chuyền công nghiệp nhờ tính ổn định, khả năng lặp lại tốt và phù hợp với các bài toán đo nhiệt độ chính xác.

Tích hợp RS485 vào hệ thống tự động hóa

Giao tiếp RS485 Modbus RTU giúp DC1040CR-701-00B-E trao đổi dữ liệu với PLC, HMI, máy tính công nghiệp hoặc hệ thống SCADA. Người vận hành có thể khai thác các giá trị quá trình và tham số điều khiển phục vụ giám sát tập trung, lưu dữ liệu hoặc tích hợp vào hệ thống quản lý sản xuất.

Cảnh báo độc lập cho vận hành an toàn hơn

Một relay cảnh báo cho phép hệ thống phát tín hiệu khi quá trình đạt điều kiện cảnh báo đã cài đặt. Tín hiệu này có thể được đưa tới đèn báo, còi, PLC hoặc mạch liên động phù hợp với thiết kế của máy.

• Phù hợp lắp trên mặt tủ điều khiển và bảng điều khiển máy.
• Hiển thị đồng thời giá trị quá trình và giá trị đặt giúp người vận hành theo dõi trực quan.
• Có khả năng tự động điều chỉnh điều khiển để hỗ trợ quá trình vận hành ổn định.
• Giao tiếp số thuận tiện cho các hệ thống tự động hóa nhiều thiết bị.
• Thích hợp nâng cấp các hệ thống điều khiển nhiệt độ sử dụng van motor ba vị trí.

3. Chức năng, nguyên lý hoạt động và ứng dụng của DC1040CR-701-00B-E

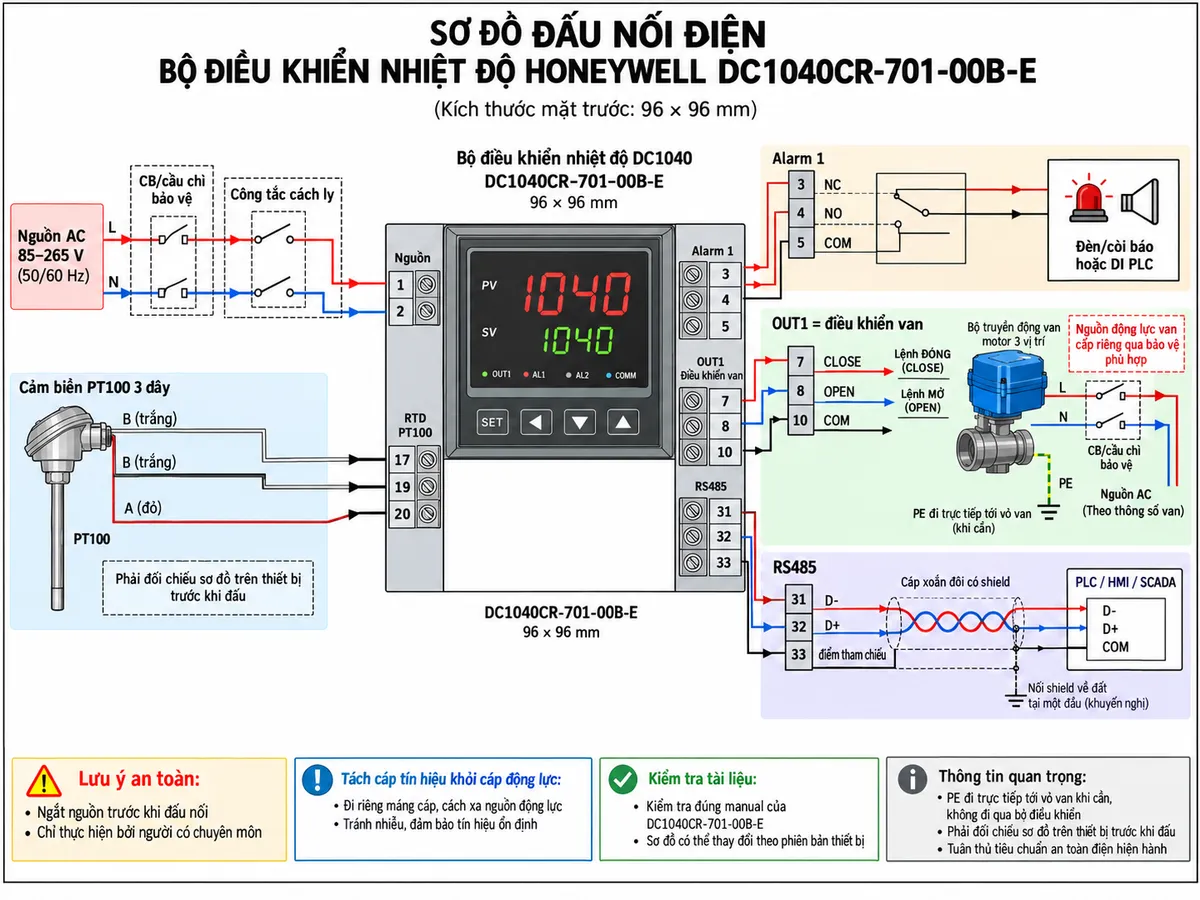

Sơ đồ đấu dây và kết nối

Trong hệ thống thực tế, nguồn cấp cho bộ điều khiển, nguồn của bộ truyền động van và các tải phụ trợ cần được bảo vệ và cô lập phù hợp. Dây tín hiệu PT100 và RS485 nên được bố trí tách khỏi dây động lực để hạn chế nhiễu. Khi thi công cần đối chiếu sơ đồ chân trên thiết bị và tài liệu đúng phiên bản trước khi cấp điện.

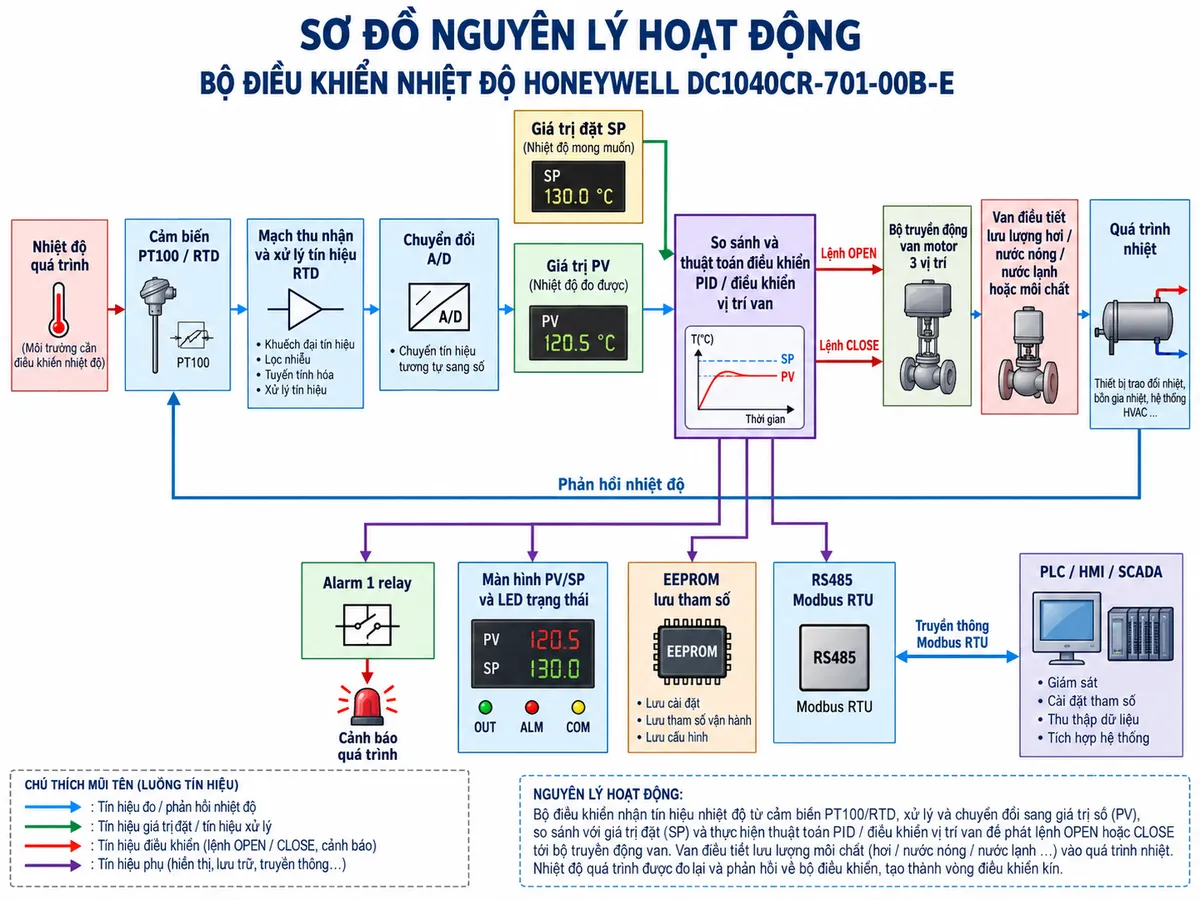

Nguyên lý điều khiển nhiệt độ

PT100 thay đổi điện trở theo nhiệt độ của quá trình. Bộ điều khiển tiếp nhận tín hiệu RTD, chuyển đổi thành giá trị nhiệt độ thực tế PV và liên tục so sánh với giá trị đặt SP. Từ sai lệch giữa PV và SP, thuật toán điều khiển xác định hướng cần hiệu chỉnh và phát lệnh tới bộ truyền động van.

Khi quá trình cần tăng lượng môi chất gia nhiệt hoặc làm lạnh, bộ điều khiển điều khiển van theo hướng phù hợp. Khi giá trị nhiệt độ tiến gần điểm đặt, thời gian hoặc mức tác động lên van được điều chỉnh để giảm dao động và duy trì quá trình ổn định. Phản hồi nhiệt độ từ PT100 tạo thành một vòng điều khiển kín liên tục.

Song song với vòng điều khiển chính, chức năng cảnh báo giám sát điều kiện đã cài đặt và kích hoạt relay khi cần. Giao tiếp RS485 cung cấp đường truyền dữ liệu giữa bộ điều khiển và tầng giám sát hoặc điều khiển cấp cao hơn.

Ứng dụng điển hình

Bộ điều khiển nhiệt độ Honeywell DC1040CR-701-00B-E phù hợp với các hệ thống mà nhiệt độ được điều chỉnh thông qua lưu lượng môi chất, chẳng hạn máy sấy, lò và buồng nhiệt, thiết bị trao đổi nhiệt, hệ thống nước nóng, hệ thống nước lạnh, đường hơi, máy gia công nhựa, máy đóng gói, dây chuyền sơn phủ và các thiết bị sản xuất có van điều tiết nhiệt.

Thiết bị cũng phù hợp với tủ điều khiển cần kết nối dữ liệu nhiệt độ về PLC hoặc HMI qua RS485, đặc biệt trong các dây chuyền muốn tập trung hóa việc giám sát nhưng vẫn duy trì vòng điều khiển nhiệt độ cục bộ tại máy.

4. Cam kết và nơi mua Honeywell DC1040CR-701-00B-E chính hãng

Khi lựa chọn Honeywell DC1040CR-701-00B-E chính hãng, việc xác định đúng cấu hình ngõ vào PT100, điều khiển van motor, số lượng alarm, giao tiếp RS485 và nguồn cấp là rất quan trọng vì các biến thể DC1040 có hình thức bên ngoài tương tự nhưng chức năng I/O khác nhau.

Khách hàng có nhu cầu mua bộ điều khiển nhiệt độ Honeywell DC1040CR-701-00B-E, thay thế bộ điều khiển cũ hoặc cần tư vấn cấu hình cho van motor và PT100 có thể đặt hàng tại thietbicodien. Chúng tôi tập trung cung cấp thiết bị công nghiệp chính hãng, hỗ trợ đối chiếu đúng mã sản phẩm và tư vấn lựa chọn thiết bị phù hợp với hệ thống thực tế.

Câu hỏi thường gặp (FAQ)

DC1040CR-701-00B-E sử dụng loại cảm biến nhiệt độ nào?

Model này thuộc cấu hình ngõ vào RTD và phù hợp sử dụng PT100. Khi thay thế cảm biến cần kiểm tra kiểu đấu dây và cài đặt ngõ vào trên bộ điều khiển để đảm bảo giá trị đo chính xác.

DC1040CR-701-00B-E có điều khiển trực tiếp điện trở gia nhiệt không?

Cấu hình chính của model này là điều khiển van motor ba vị trí bằng các lệnh OPEN và CLOSE. Nếu hệ thống cần điều khiển trực tiếp heater bằng relay, SSR hoặc tín hiệu dòng thì cần lựa chọn biến thể DC1000 có cấu hình ngõ ra tương ứng.

Van motor dùng với DC1040CR-701-00B-E cần có những tín hiệu nào?

Ứng dụng điển hình sử dụng bộ truyền động van có các đường điều khiển OPEN, CLOSE và COM. Nguồn và cách đấu của bộ truyền động phụ thuộc loại van cụ thể, vì vậy phải kiểm tra điện áp, sơ đồ và yêu cầu bảo vệ của actuator trước khi kết nối.

DC1040CR-701-00B-E có thể kết nối với PLC hoặc HMI không?

Có. Phiên bản này được cấu hình RS485 Modbus RTU, phù hợp kết nối với PLC, HMI, máy tính công nghiệp hoặc SCADA có giao diện và giao thức tương thích.

Ngõ ra Alarm 1 dùng để làm gì?

Alarm 1 là relay cảnh báo độc lập, có thể sử dụng để báo nhiệt độ cao, thấp hoặc một điều kiện cảnh báo được cấu hình trong bộ điều khiển. Relay có thể đưa tín hiệu tới đèn, còi hoặc đầu vào số của PLC tùy thiết kế hệ thống.

Khi đấu PT100 và RS485 cần lưu ý gì?

Nên sử dụng cáp tín hiệu phù hợp, đi dây tách khỏi nguồn động lực và các thiết bị gây nhiễu. Với RS485 nên dùng cáp xoắn đôi có shield và cấu hình mạng đúng nguyên tắc truyền thông. Trước khi đấu nối phải ngắt nguồn và đối chiếu terminal với manual đúng phiên bản thiết bị.

DC1040CR-701-00B-E phù hợp nhất với ứng dụng nào?

Thiết bị đặc biệt phù hợp với các quá trình sử dụng PT100 kết hợp van điều khiển nhiệt, chẳng hạn điều tiết hơi, nước nóng, nước lạnh hoặc môi chất qua bộ trao đổi nhiệt, máy sấy, buồng nhiệt và các dây chuyền sản xuất cần giữ nhiệt độ ổn định.
