DC1040CR-701-000-E | Bộ điều khiển nhiệt độ Honeywell Multiple Input RTD(PT100), Output: Motor Van + 1 Alarm, AC85-265V

DC1040CR-701-000-E | Bộ điều khiển nhiệt độ Honeywell ngõ ra Motor Van

DC1040CR-701-000-E là bộ điều khiển nhiệt độ kỹ thuật số thuộc dòng DC1000 của Honeywell, được cấu hình cho tín hiệu đầu vào RTD, tiêu biểu là cảm biến Pt100, kết hợp ngõ ra điều khiển van motor OPEN/CLOSE và một ngõ ra cảnh báo. Thiết bị phù hợp với các hệ thống cần điều chỉnh lưu lượng hơi nóng, nước nóng, nước lạnh hoặc môi chất truyền nhiệt thông qua van điện có động cơ.

Thay vì điều khiển trực tiếp điện trở gia nhiệt bằng relay hoặc SSR, phiên bản này phát lệnh mở và đóng tới bộ truyền động van. Bộ điều khiển liên tục so sánh nhiệt độ đo được với giá trị đặt, sau đó điều chỉnh thời gian mở hoặc đóng van để đưa quá trình về trạng thái ổn định.

1. Giới thiệu và nguồn gốc thương hiệu Honeywell

Honeywell là thương hiệu công nghệ có nguồn gốc từ Hoa Kỳ, hoạt động lâu năm trong các lĩnh vực tự động hóa công nghiệp, điều khiển quá trình, thiết bị đo lường và quản lý năng lượng. Dòng bộ điều khiển DC1000 được phát triển cho các ứng dụng điều khiển nhiệt độ và biến quá trình trong máy móc, dây chuyền sản xuất và tủ điều khiển công nghiệp.

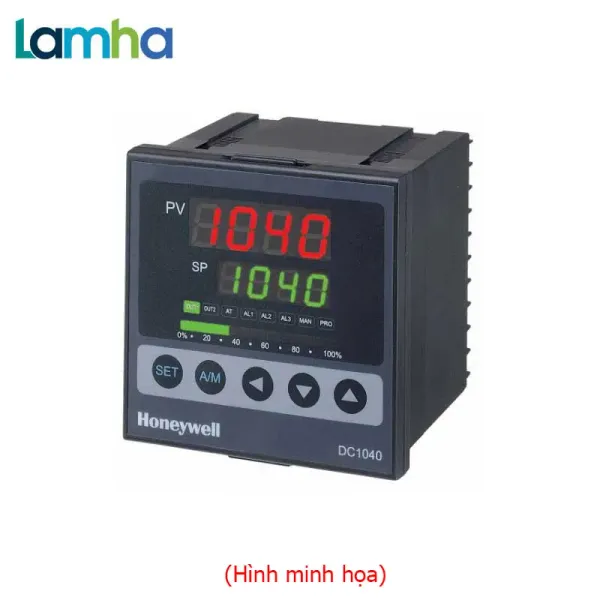

Sản phẩm Honeywell DC1040CR-701-000-E có xuất xứ Đài Loan theo cấu hình thương mại được cung cấp. Thiết kế dạng lắp mặt tủ, màn hình hiển thị riêng giá trị đo PV và giá trị đặt SP giúp người vận hành theo dõi, cài đặt và nhận biết trạng thái điều khiển thuận tiện.

2. Ưu điểm và tính năng nổi bật

• Điều khiển van điện có động cơ bằng hai lệnh OPEN và CLOSE, phù hợp với van điều tiết hơi, nước nóng hoặc nước lạnh.
• Điều khiển vị trí van theo nguyên tắc tỷ lệ thời gian, không phụ thuộc vào biến trở phản hồi vị trí kiểu slidewire.
• Hỗ trợ cảm biến nhiệt điện trở Pt100, thích hợp cho các hệ thống cần độ ổn định và khả năng chống nhiễu tốt.
• Tích hợp thuật toán điều khiển PID, chế độ tự động hoặc thủ công và chức năng Auto-Tuning hỗ trợ thiết lập tham số điều khiển.
• Màn hình kép PV/SP cùng thanh LED phần trăm giúp quan sát nhanh nhiệt độ thực tế, giá trị đặt và mức tác động điều khiển.
• Có ngõ ra cảnh báo độc lập để kết nối đèn báo, còi, relay trung gian hoặc mạch liên động của tủ điện.
• Cho phép khóa tham số nhằm hạn chế thay đổi cấu hình ngoài ý muốn trong quá trình vận hành.

Cấu hình kỹ thuật của DC1040CR-701-000-E

Hạng mục	Cấu hình
Dòng thiết bị	Honeywell DC1000, bộ điều khiển kỹ thuật số DC1040
Kiểu lắp đặt	Lắp mặt tủ, định dạng 1/4 DIN
Kích thước mặt trước	Khoảng 96 × 96 mm
Kích thước khoét tủ tham khảo	Khoảng 90,5 × 90,5 mm
Loại đầu vào	RTD, hỗ trợ Pt100 và các dải đo RTD được cấu hình trong thiết bị
Ngõ ra điều khiển	Điều khiển van motor ba trạng thái: OPEN, STOP và CLOSE
Phương pháp điều khiển van	Điều khiển tỷ lệ thời gian, không sử dụng phản hồi slidewire
Ngõ ra cảnh báo	Một relay cảnh báo AL1
Ngõ ra phụ	Không tích hợp trong cấu hình 000
Đầu vào thứ hai	Không tích hợp trong cấu hình 000
Truyền thông	Không tích hợp trong cấu hình 000
Nguồn cấp	AC 85–264 V, 50/60 Hz theo tài liệu dòng sản phẩm; thường được ghi thương mại là AC 85–265 V
Hiển thị	Hai màn hình 4 chữ số hiển thị PV và SP, kết hợp thanh LED phần trăm
Chế độ vận hành	Tự động hoặc thủ công, hỗ trợ PID, ON/OFF và Auto-Tuning tùy cấu hình ứng dụng

3. Chức năng, nguyên lý hoạt động và ứng dụng

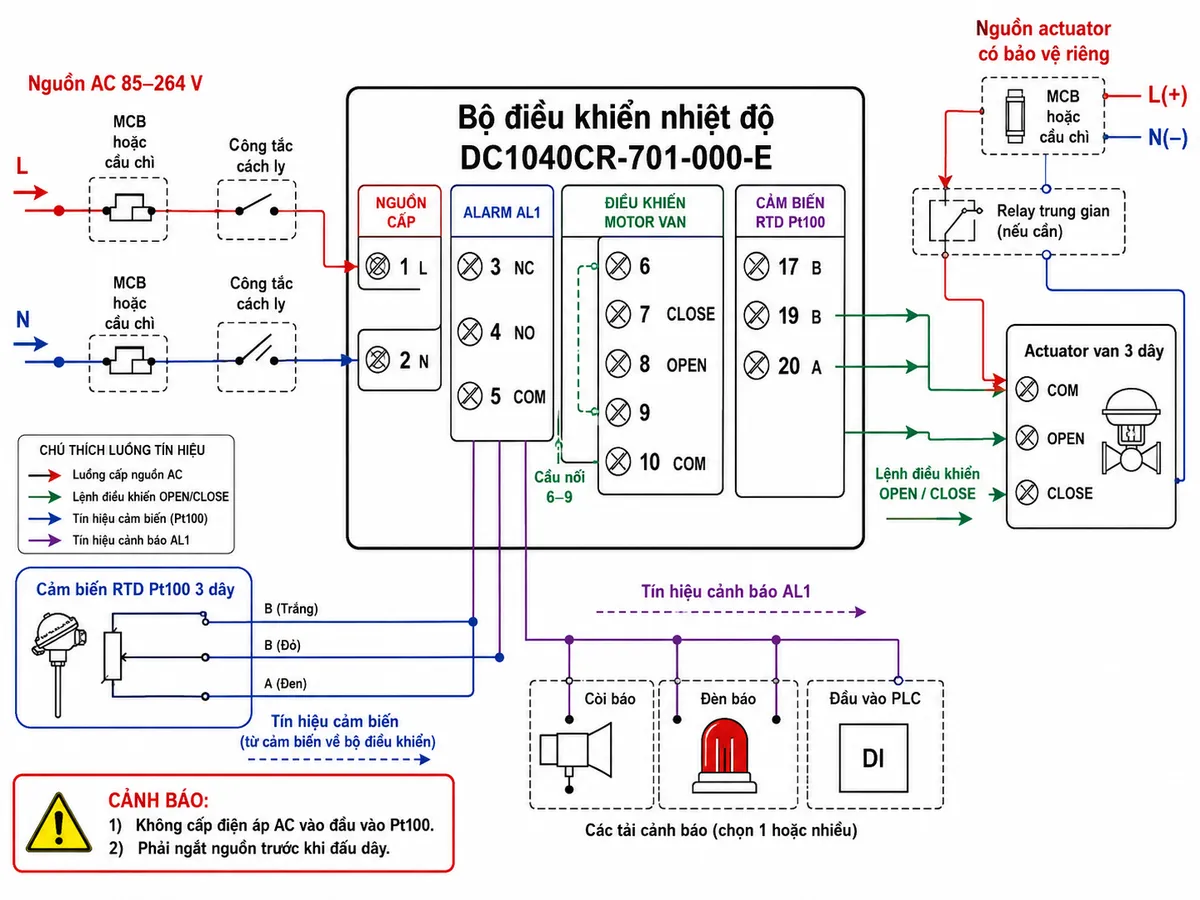

Sơ đồ đấu dây và kết nối

Nguồn cấp cho bộ điều khiển cần được đưa qua công tắc cách ly và thiết bị bảo vệ phù hợp. Cảm biến Pt100 nên sử dụng dây dẫn riêng, đi cách xa dây nguồn và dây cấp cho động cơ van để hạn chế nhiễu điện từ.

Nhóm kết nối	Cực đấu dây DC1040	Thiết bị kết nối
Nguồn cấp	1: L, 2: N	Nguồn AC qua MCB hoặc cầu chì và công tắc cách ly
Cảm biến RTD Pt100 ba dây	17: B, 19: B, 20: A	Cảm biến nhiệt độ Pt100 ba dây
Điều khiển van motor	Nối tắt 6–9; 7: CLOSE; 8: OPEN; 10: COM	Bộ truyền động van điện kiểu mở–đóng ba dây
Cảnh báo AL1	3: NC; 4: NO; 5: COM	Đèn báo, còi, relay trung gian hoặc tín hiệu liên động

Điện áp và dòng điện của bộ truyền động van phải phù hợp với khả năng đóng cắt của tiếp điểm điều khiển. Khi actuator có công suất lớn, nên sử dụng relay trung gian hoặc contactor thích hợp thay vì cấp tải trực tiếp qua tiếp điểm của bộ điều khiển. Luôn đối chiếu nhãn sơ đồ đặt trên thân thiết bị trước khi đấu nối thực tế.

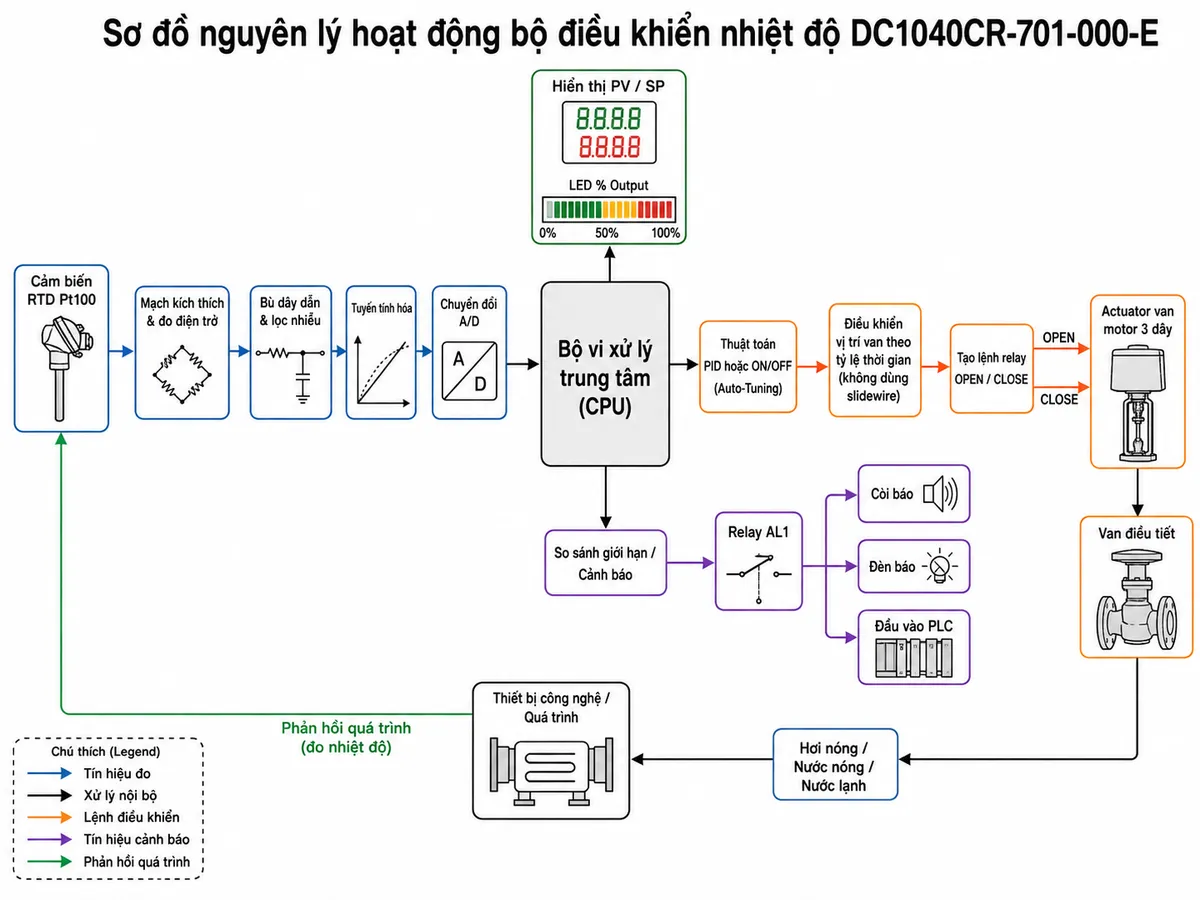

Nguyên lý điều khiển van motor

Cảm biến Pt100 liên tục đo nhiệt độ của quá trình và gửi tín hiệu điện trở về bộ điều khiển. Mạch đầu vào thực hiện kích thích cảm biến, bù ảnh hưởng dây dẫn, lọc nhiễu, tuyến tính hóa và chuyển đổi tín hiệu sang dữ liệu số để bộ vi xử lý xác định giá trị PV.

Bộ xử lý so sánh PV với SP và tính toán mức sai lệch. Khi quá trình cần tăng thêm tác động nhiệt, thiết bị kích hoạt lệnh OPEN để mở van cấp môi chất nóng hoặc đóng van cấp môi chất lạnh, tùy cách thiết kế hệ thống. Khi cần giảm tác động, lệnh CLOSE được phát ra theo chiều ngược lại. Khi vị trí ước tính đã phù hợp, cả hai lệnh được ngắt và van giữ nguyên trạng thái.

Điều khiển vị trí van không dùng slidewire dựa trên thời gian chạy toàn hành trình của actuator và các chu kỳ phát lệnh mở–đóng. Phương pháp này giúp giảm sự phụ thuộc vào biến trở phản hồi cơ khí, đồng thời hạn chế các vấn đề do tiếp điểm trượt bị mài mòn sau thời gian dài sử dụng.

Khối cảnh báo AL1 hoạt động độc lập theo chế độ được cài đặt. Khi nhiệt độ vượt giới hạn, thấp hơn giới hạn hoặc sai lệch khỏi SP theo điều kiện đã chọn, relay cảnh báo thay đổi trạng thái để kích hoạt thiết bị báo hiệu hoặc mạch liên động.

Ứng dụng tiêu biểu

• Điều khiển van hơi cấp nhiệt cho lò, buồng sấy và máy sấy công nghiệp.
• Điều chỉnh van nước nóng hoặc nước lạnh trong hệ thống trao đổi nhiệt.
• Điều khiển nhiệt độ buồng môi trường, phòng thử nghiệm và tủ kiểm tra khí hậu.
• Điều khiển quá trình trong máy ép nhựa, máy đùn nhựa và thiết bị gia công vật liệu.
• Ứng dụng trong dây chuyền đóng gói, sơn phủ, xử lý bề mặt và thiết bị OEM.
• Nâng cấp tủ điều khiển sử dụng actuator van ba dây cần lệnh OPEN, CLOSE và COM.

Lưu ý khi lựa chọn và lắp đặt

• Xác nhận actuator là loại điều khiển mở–đóng ba dây, không nhầm với van nhận tín hiệu analog 4–20 mA hoặc 0–10 V.
• Cài đặt đúng thời gian chạy toàn hành trình của van để bộ điều khiển ước tính vị trí chính xác hơn.
• Không phát đồng thời lệnh OPEN và CLOSE; phải đấu đúng cầu nối và các cực theo sơ đồ của DC1040.
• Bố trí dây Pt100 tách khỏi dây nguồn actuator, contactor, biến tần và các nguồn gây nhiễu.
• Lắp thiết bị trong tủ điện kín, không để người vận hành tiếp xúc trực tiếp với các cực phía sau.
• Ngắt hoàn toàn nguồn bộ điều khiển và nguồn actuator trước khi lắp đặt, kiểm tra hoặc bảo trì.

4. Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua bộ điều khiển nhiệt độ Honeywell DC1040CR-701-000-E chính hãng có thể đặt hàng tại thietbicodien. Website cung cấp thông tin model rõ ràng, hỗ trợ kiểm tra cấu hình đầu vào RTD, ngõ ra Motor Van, số lượng cảnh báo và khả năng tương thích với actuator đang sử dụng.

thietbicodien hỗ trợ tư vấn lựa chọn thiết bị, kiểm tra mã hàng trước khi đặt mua, hướng dẫn kết nối cơ bản và cung cấp hóa đơn, chứng từ cùng chính sách bảo hành theo điều kiện của đơn hàng. Việc xác nhận đầy đủ điện áp actuator, kiểu điều khiển van và sơ đồ tủ hiện hữu trước khi mua sẽ giúp hạn chế nhầm cấu hình và rút ngắn thời gian lắp đặt.

Câu hỏi thường gặp (FAQ)

DC1040CR-701-000-E dùng để điều khiển thiết bị nào?

Thiết bị được cấu hình để điều khiển bộ truyền động van điện kiểu OPEN/CLOSE. Ứng dụng phổ biến là điều chỉnh van hơi, van nước nóng hoặc van nước lạnh nhằm ổn định nhiệt độ của quá trình.

DC1040CR-701-000-E có sử dụng được cảm biến Pt100 ba dây không?

Có. Phiên bản đầu vào RTD hỗ trợ cảm biến Pt100 ba dây. Khi đấu nối cần giữ đúng hai dây B và một dây A theo bảng cực đấu dây, đồng thời không cấp nguồn điện vào các chân cảm biến.

Ngõ ra Motor Van có phải tín hiệu analog 4–20 mA không?

Không. Ngõ ra của phiên bản này là các tiếp điểm phát lệnh OPEN và CLOSE theo tỷ lệ thời gian. Actuator yêu cầu tín hiệu 4–20 mA hoặc 0–10 V cần được ghép với một phiên bản bộ điều khiển có ngõ ra analog phù hợp.

Bộ điều khiển có cần tín hiệu biến trở phản hồi vị trí van không?

Không. DC1040 sử dụng phương pháp điều khiển vị trí theo thời gian chạy của motor van mà không cần phản hồi slidewire. Người cài đặt cần khai báo thời gian chạy toàn hành trình phù hợp với actuator.

Phiên bản DC1040CR-701-000-E có tích hợp RS485 không?

Không. Nhóm mã cấu hình 000 thể hiện phiên bản không có ngõ ra phụ, đầu vào thứ hai và truyền thông. Trường hợp cần kết nối PLC, HMI hoặc SCADA phải lựa chọn mã DC1040 có tùy chọn truyền thông tương ứng.

DC1040CR-701-000-E có bao nhiêu ngõ ra cảnh báo?

Phiên bản này có một relay cảnh báo AL1. Relay có thể được cấu hình cho cảnh báo nhiệt độ cao, nhiệt độ thấp hoặc cảnh báo sai lệch tùy yêu cầu vận hành.

Có thể đấu trực tiếp motor van vào bộ điều khiển không?

Chỉ nên đấu trực tiếp khi điện áp, dòng điện và đặc tính tải của actuator nằm trong khả năng đóng cắt của tiếp điểm. Với actuator công suất lớn hoặc tải cảm ứng cao, nên sử dụng relay trung gian, mạch dập xung và thiết bị bảo vệ phù hợp.
