DC1040CR-103-100-E | Bộ điều khiển nhiệt độ Honeywell Multiple Input RTD(PT100), Output: Relay + 3 Alarm + Transmiter, AC85-265V

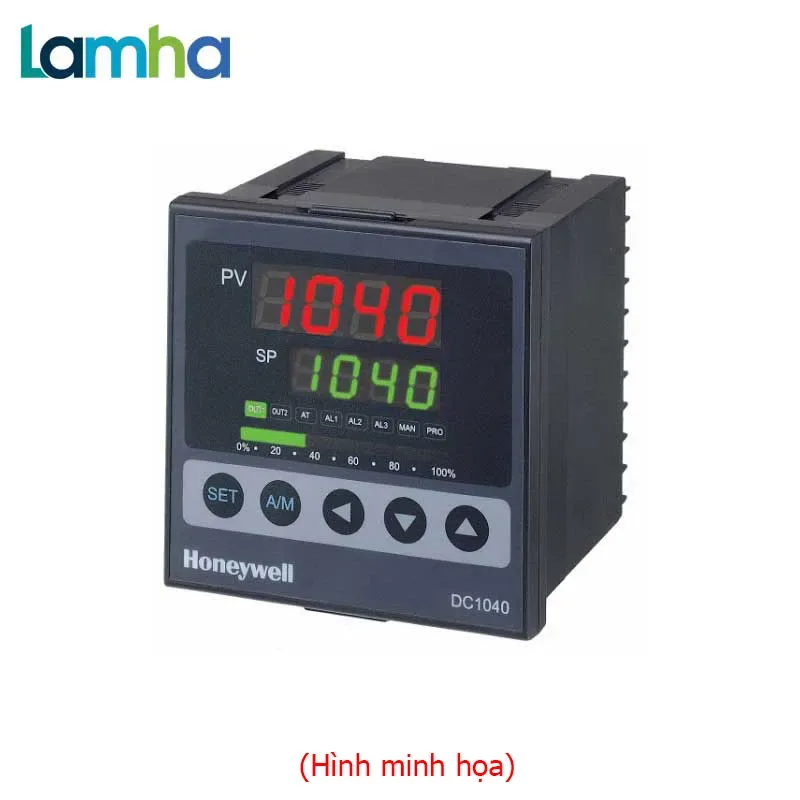

Giới thiệu bộ điều khiển nhiệt độ Honeywell DC1040CR-103-100-E

Honeywell DC1040CR-103-100-E là bộ điều khiển nhiệt độ dạng lắp bảng thuộc dòng DC1000, được cấu hình cho tín hiệu vào RTD Pt100, ngõ ra điều khiển chính bằng relay, ba kênh cảnh báo và một ngõ ra phụ 4-20mA dùng để truyền lại giá trị quá trình hoặc giá trị đặt.

Thiết bị có mặt hiển thị 96 x 96 mm, phù hợp lắp trên tủ điện điều khiển lò gia nhiệt, máy sấy, máy ép nhựa, thiết bị đóng gói, buồng môi trường và nhiều hệ thống điều khiển nhiệt độ công nghiệp. Nguồn cấp dải rộng AC 85-265V giúp thiết bị thích ứng với nhiều mạng điện điều khiển khác nhau.

Honeywell là thương hiệu công nghệ và tự động hóa công nghiệp được sử dụng rộng rãi trong các hệ thống đo lường, điều khiển quá trình và quản lý năng lượng. Sản phẩm mang mã hàng DC1040CR-103-100-E được cung cấp với thông tin xuất xứ Đài Loan.

Ưu điểm và tính năng nổi bật của DC1040CR-103-100-E

Cấu hình đúng cho hệ thống đo nhiệt độ bằng Pt100

Ký tự “R” trong mã cấu hình cho biết thiết bị sử dụng nhóm ngõ vào RTD. Bộ điều khiển tiếp nhận tín hiệu điện trở từ cảm biến Pt100 ba dây, chuyển đổi thành giá trị nhiệt độ PV và so sánh với giá trị đặt SP do người vận hành cài đặt.

Điều khiển relay kết hợp ba kênh cảnh báo

Ngõ ra relay OUT1 có thể điều khiển cuộn hút contactor, relay trung gian hoặc thiết bị đóng cắt phù hợp. Ba ngõ ra cảnh báo AL1, AL2 và AL3 cho phép thiết lập nhiều mức giám sát như nhiệt độ cao, nhiệt độ thấp, sai lệch so với điểm đặt hoặc các điều kiện cảnh báo được hỗ trợ trong bộ điều khiển.

Ngõ ra truyền lại 4-20mA

Phần mã “100” xác định thiết bị có ngõ ra phụ 4-20mA, không có ngõ vào thứ hai và không tích hợp truyền thông RS232 hoặc RS485. Ngõ ra này là tín hiệu retransmission, có thể được cấu hình để truyền lại PV hoặc SP đến PLC, bộ ghi dữ liệu, đồng hồ hiển thị từ xa hoặc hệ thống giám sát có đầu vào analog.

Điều khiển PID và ON/OFF linh hoạt

Thiết bị hỗ trợ điều khiển PID để duy trì nhiệt độ ổn định với độ dao động thấp, đồng thời có thể cấu hình điều khiển ON/OFF cho những ứng dụng đơn giản. Chức năng Auto-Tuning hỗ trợ xác định các tham số điều khiển phù hợp với đặc tính nhiệt của hệ thống.

Hiển thị trực quan, thuận tiện vận hành

Mặt trước sử dụng hai màn hình LED bốn chữ số để hiển thị PV và SP. Thanh LED dạng bargraph biểu diễn tỷ lệ đầu ra, trong khi các đèn trạng thái giúp người vận hành theo dõi OUT1, quá trình Auto-Tuning, chế độ thủ công và trạng thái của từng kênh cảnh báo.

Hạng mục	Cấu hình của sản phẩm
Dòng thiết bị	Honeywell DC1000, phiên bản DC1040 lắp bảng 1/4 DIN
Kích thước mặt trước	96 x 96 mm
Loại ngõ vào	RTD, sử dụng với cảm biến Pt100
Ngõ ra điều khiển chính	Relay OUT1 dạng chuyển đổi
Số kênh cảnh báo	3 kênh AL1, AL2 và AL3
Ngõ ra phụ	4-20mA retransmission cho PV hoặc SP
Ngõ vào thứ hai	Không tích hợp trong cấu hình này
Truyền thông	Không tích hợp RS232 hoặc RS485 trong cấu hình -100
Thuật toán điều khiển	PID hoặc ON/OFF, hỗ trợ Auto-Tuning
Hiển thị	Hai màn hình LED 4 chữ số và thanh LED biểu diễn đầu ra
Nguồn cấp	AC 85-265V, 50/60Hz
Phương thức lắp đặt	Lắp âm trên mặt tủ điện, các đầu nối nằm phía sau tủ

Chức năng, nguyên lý hoạt động và ứng dụng

Đấu nối nguồn, cảm biến và các ngõ ra

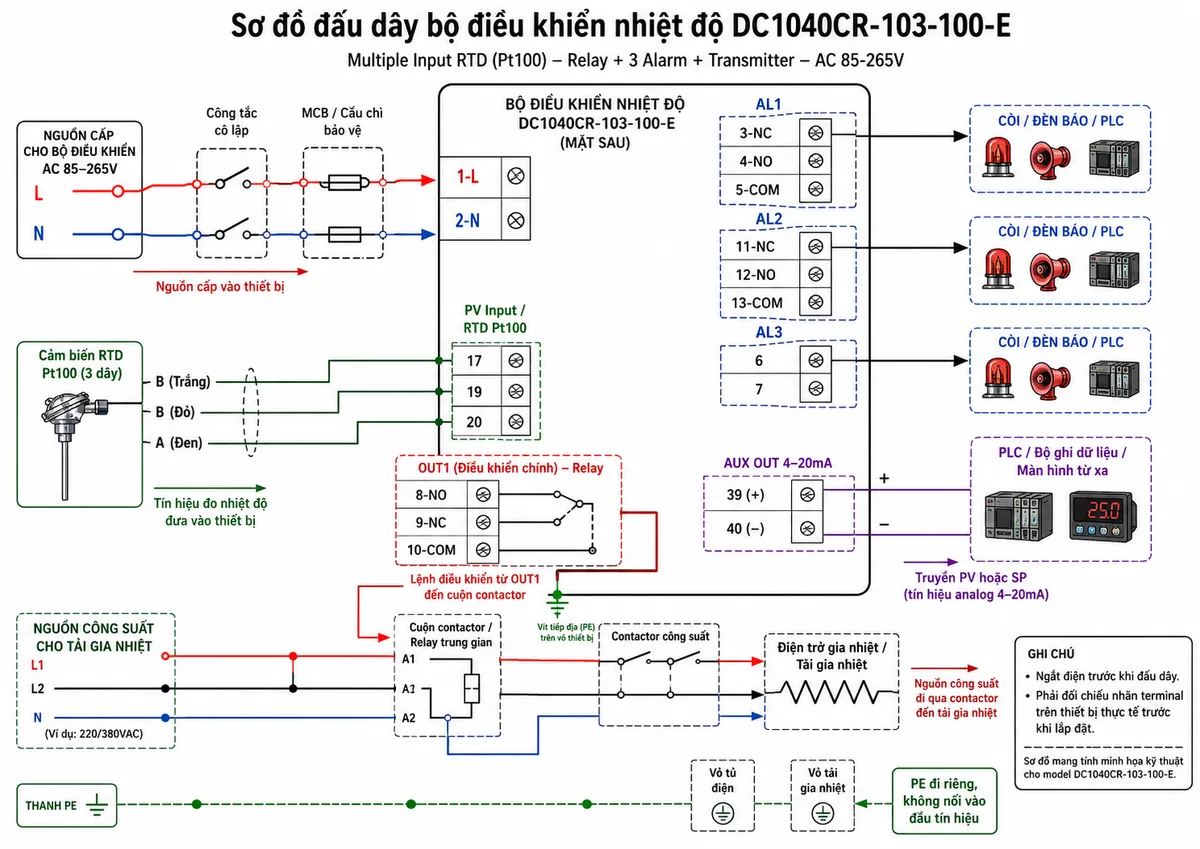

Nguồn AC được đưa qua thiết bị cô lập và bảo vệ phù hợp trước khi cấp vào bộ điều khiển. Cảm biến Pt100 ba dây kết nối với nhóm đầu vào RTD; ngõ ra relay OUT1 điều khiển contactor hoặc relay trung gian; ba relay cảnh báo kết nối với còi, đèn báo hoặc đầu vào số của PLC; ngõ ra 4-20mA kết nối với đầu vào analog của thiết bị giám sát.

Đối với tải gia nhiệt có công suất lớn, không nên sử dụng relay của bộ điều khiển để đóng cắt trực tiếp tải. Relay OUT1 nên điều khiển cuộn contactor hoặc một tầng đóng cắt công suất được lựa chọn theo dòng điện, điện áp và tần suất vận hành của hệ thống.

Nguyên lý điều khiển nhiệt độ

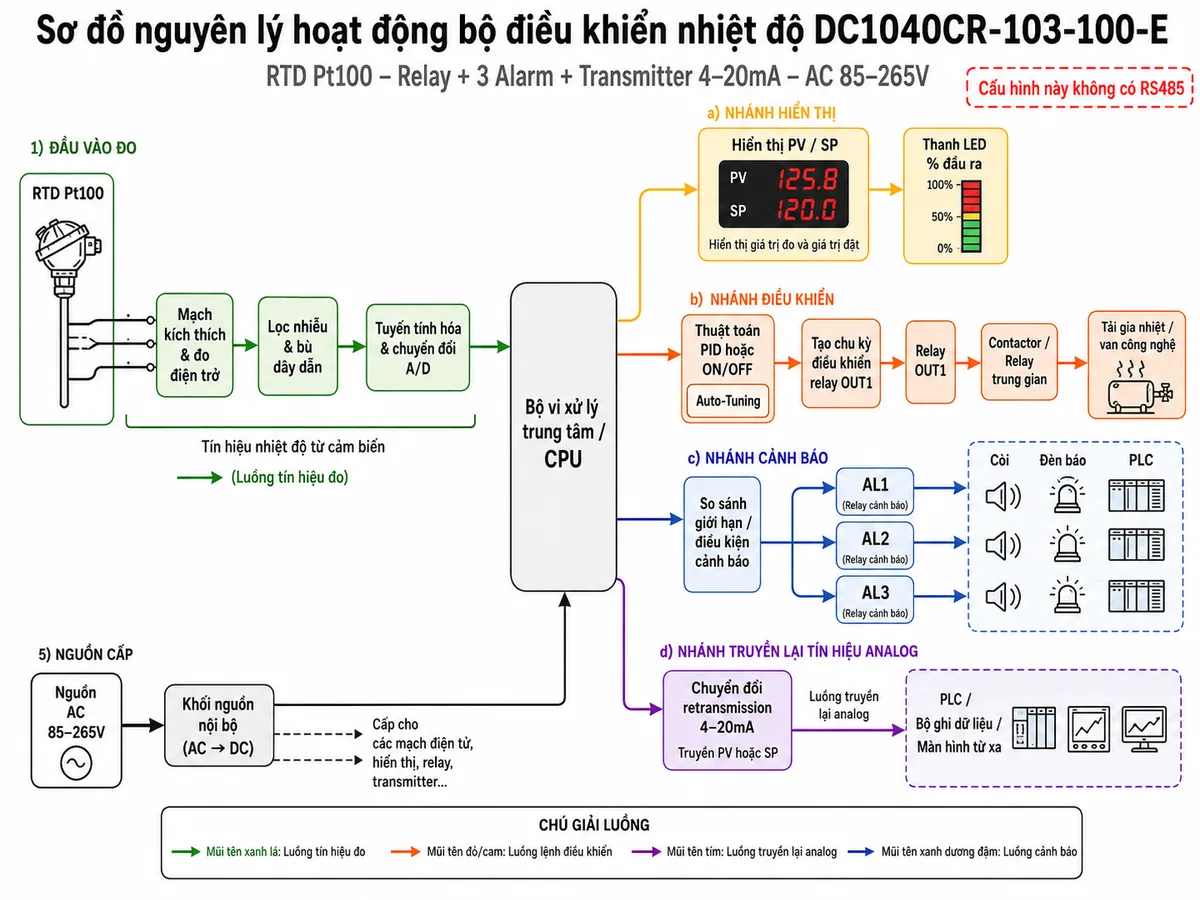

Trong quá trình vận hành, mạch đo cấp dòng kích thích thích hợp cho cảm biến RTD và xác định điện trở của Pt100. Tín hiệu được lọc nhiễu, tuyến tính hóa và chuyển đổi sang dữ liệu số để bộ vi xử lý tính toán giá trị nhiệt độ hiện tại.

Bộ xử lý so sánh PV với SP. Khi sử dụng PID, thiết bị tính toán mức tác động dựa trên sai lệch tức thời, sai lệch tích lũy và tốc độ thay đổi của nhiệt độ. Với ngõ ra relay, kết quả PID được chuyển thành chu kỳ đóng cắt theo thời gian để điều khiển contactor hoặc relay trung gian. Khi chọn ON/OFF, OUT1 đóng hoặc ngắt theo điểm đặt và độ trễ đã cấu hình.

Song song với vòng điều khiển chính, các khối cảnh báo liên tục so sánh PV với các giới hạn AL1, AL2 và AL3. Ngõ ra retransmission chuyển đổi PV hoặc SP thành tín hiệu chuẩn 4-20mA để thiết bị bên ngoài có thể giám sát, ghi dữ liệu hoặc hiển thị từ xa.

Ứng dụng tiêu biểu

• Điều khiển nhiệt độ lò sấy, tủ sấy và buồng gia nhiệt.
• Điều khiển điện trở gia nhiệt trong máy ép nhựa, máy đùn và máy đóng gói.
• Kiểm soát nhiệt độ bồn chứa, đường ống và thiết bị công nghệ.
• Giám sát nhiệt độ cao, thấp hoặc sai lệch bằng ba cấp cảnh báo độc lập.
• Truyền giá trị nhiệt độ 4-20mA tới PLC, bộ ghi dữ liệu hoặc hệ thống giám sát trung tâm.
• Điều khiển nhiệt độ trong dây chuyền sơn, phủ bề mặt và buồng môi trường.

Lưu ý khi lắp đặt và vận hành

• Lắp bộ điều khiển trong tủ điện để người vận hành không thể chạm trực tiếp vào các cực phía sau.
• Bố trí công tắc cô lập, MCB hoặc cầu chì bảo vệ gần thiết bị và có ký hiệu nhận biết rõ ràng.
• Sử dụng cáp xoắn đôi có chống nhiễu cho Pt100 và tín hiệu 4-20mA; đi riêng khỏi dây động lực.
• Chỉ nối một đầu lớp chống nhiễu theo thiết kế tiếp địa của hệ thống để hạn chế vòng dòng đất.
• Kiểm tra đúng cấu hình cảm biến, dải đo, chế độ cảnh báo và tham số PID trước khi đưa máy vào vận hành.
• Ngắt hoàn toàn nguồn điện trước khi đấu nối, bảo trì hoặc thay đổi dây dẫn.

Cam kết và nơi mua hàng chính hãng

Khi lựa chọn bộ điều khiển nhiệt độ Honeywell DC1040CR-103-100-E chính hãng, khách hàng cần kiểm tra đầy đủ mã cấu hình để tránh nhầm với phiên bản có ngõ ra 4-20mA làm đầu ra điều khiển, phiên bản chỉ có một hoặc hai cảnh báo, hoặc phiên bản tích hợp RS485.

Đặt mua sản phẩm tại thietbicodien để được tư vấn đối chiếu đúng mã hàng, lựa chọn cảm biến Pt100, contactor, relay trung gian và thiết bị bảo vệ phù hợp với hệ thống. thietbicodien hỗ trợ cung cấp thông tin kỹ thuật, kiểm tra cấu hình sản phẩm và hướng dẫn ứng dụng trước khi đặt hàng.

Câu hỏi thường gặp (FAQ)

DC1040CR-103-100-E sử dụng loại cảm biến nào?

Thiết bị sử dụng ngõ vào RTD và phù hợp với cảm biến nhiệt độ Pt100. Khi đấu cảm biến ba dây, cần nối đúng các cực A và B theo sơ đồ terminal của DC1040.

Ngõ ra điều khiển chính của sản phẩm là relay hay 4-20mA?

Ngõ ra điều khiển chính OUT1 là relay. Tín hiệu 4-20mA của model này là ngõ ra phụ retransmission dùng để truyền lại PV hoặc SP, không phải ngõ ra điều khiển chính.

Ba alarm của thiết bị dùng để làm gì?

AL1, AL2 và AL3 có thể được cấu hình để cảnh báo nhiệt độ cao, nhiệt độ thấp, sai lệch so với SP hoặc các chế độ cảnh báo khác được bộ điều khiển hỗ trợ. Các relay này có thể kết nối với còi, đèn hoặc PLC.

Model DC1040CR-103-100-E có truyền thông RS485 không?

Không. Chữ số cuối trong nhóm “100” là 0, tương ứng với cấu hình không có truyền thông. Hệ thống cần Modbus RS485 phải lựa chọn một mã DC1040 có tùy chọn truyền thông phù hợp.

Thiết bị có hỗ trợ Auto-Tuning không?

Có. Chức năng Auto-Tuning PID hỗ trợ xác định tham số điều khiển dựa trên phản ứng nhiệt của hệ thống. Sau khi Auto-Tuning hoàn tất, người vận hành vẫn cần kiểm tra độ ổn định và hiệu chỉnh nếu quy trình có yêu cầu đặc biệt.

Có thể dùng relay OUT1 để đóng trực tiếp điện trở gia nhiệt không?

Chỉ nên đóng trực tiếp tải khi điện áp, dòng điện và đặc tính tải nằm trong giới hạn cho phép của tiếp điểm. Với tải gia nhiệt công suất lớn hoặc đóng cắt thường xuyên, nên dùng OUT1 điều khiển contactor, relay trung gian hoặc tầng công suất phù hợp.

Ngõ ra 4-20mA có thể kết nối với thiết bị nào?

Ngõ ra này có thể kết nối với đầu vào analog 4-20mA của PLC, bộ ghi dữ liệu, bộ hiển thị từ xa hoặc hệ thống giám sát. Cần kiểm tra đúng cực tính và khả năng nhận tín hiệu của thiết bị phía sau.
