Đế nổi cho ổ cắm âm không kín nước PCE F106-0

1. Giới thiệu Đế nổi cho ổ cắm âm không kín nước PCE F106-0

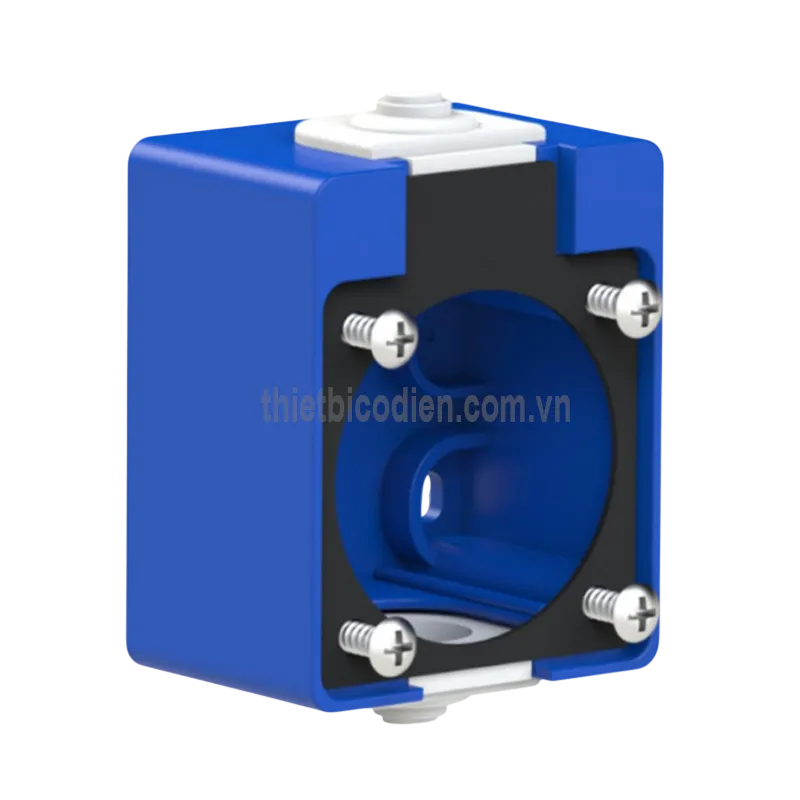

Đế nổi cho ổ cắm âm không kín nước PCE F106-0 là phụ kiện lắp đặt dùng để chuyển ổ cắm dạng âm hoặc ổ cắm có mặt bích tương thích thành cấu hình lắp nổi trên tường, vách kỹ thuật hay bề mặt thiết bị. Sản phẩm giúp tạo không gian chứa đầu dây, hỗ trợ cố định ổ cắm và bảo vệ khu vực đấu nối khỏi các tác động cơ học thông thường trong quá trình sử dụng.

Trên tài liệu của nhà sản xuất, sản phẩm được nhận diện bằng mã bài hàng 106-0, mô tả là hộp lắp nổi màu xanh. Tại thị trường Việt Nam, sản phẩm thường được gọi theo mã F106-0 và được sử dụng cùng các ổ cắm PCE có mặt bích phù hợp.

PCE, tên đầy đủ PC Electric Gesellschaft m.b.H., là thương hiệu thiết bị kết nối điện có trụ sở tại St. Martin im Innkreis, Áo. Hãng chuyên phát triển và sản xuất phích cắm, ổ cắm, phụ kiện đấu nối và các giải pháp phân phối điện phục vụ công trình, nhà xưởng và hệ thống kỹ thuật.

F106-0 là một phụ kiện cơ khí, không phải thiết bị đóng cắt hay ổ cắm hoàn chỉnh. Sản phẩm không có tiếp điểm dẫn điện và không mang thông số dòng điện, điện áp riêng; khả năng tải điện của bộ hoàn chỉnh phụ thuộc vào ổ cắm được lắp bên trong.

2. Ưu điểm và tính năng nổi bật

Chuyển đổi linh hoạt từ lắp âm sang lắp nổi

Ưu điểm chính của đế nổi PCE F106-0 là cho phép lắp ổ cắm phù hợp trực tiếp lên bề mặt mà không cần tạo hốc âm sâu trong tường. Giải pháp này thuận tiện cho công trình cải tạo, khu vực khó đi dây âm hoặc vị trí cần bổ sung điểm cấp điện sau khi hệ thống đã hoàn thiện.

Kích thước nhỏ gọn, phù hợp mặt bích 50 x 50 mm

Sản phẩm được thiết kế cho ổ cắm PCE sử dụng mặt bích 50 x 50 mm. Kích thước tổng thể gọn giúp tiết kiệm diện tích lắp đặt, đồng thời vẫn tạo khoảng không gian cần thiết phía sau ổ cắm để bố trí dây dẫn và đầu nối.

Hỗ trợ bảo vệ khu vực đấu nối

Thân đế bao quanh phần phía sau của ổ cắm, hạn chế việc đầu dây và điểm đấu nối bị lộ ra ngoài. Khi được lắp đúng ổ cắm, phụ kiện đưa dây và phương pháp làm kín, bộ lắp đặt có thể đáp ứng cấu hình chống nước bắn IP44 của dòng sản phẩm. Đây không phải là loại kín nước hoàn toàn và không thay thế hộp IP67 trong môi trường ngập nước hoặc thường xuyên rửa bằng tia nước mạnh.

Dễ kiểm tra và bảo trì

Kiểu lắp nổi giúp kỹ thuật viên dễ tiếp cận ổ cắm và đường dây khi cần kiểm tra, bảo trì hoặc thay thế. Việc tháo mặt ổ cắm có thể thực hiện mà không phải đục phá bề mặt lắp đặt như đối với một số cấu hình đi dây âm.

Thông tin kỹ thuật đã được xác minh

Đặc tính	Thông tin
Mã hàng tại Việt Nam	F106-0
Mã bài hàng theo datasheet PCE	106-0
Loại sản phẩm	Đế hoặc hộp lắp nổi cho ổ cắm
Màu sắc	Xanh dương
Kích thước tổng thể	54 x 70 x 39 mm
Kích thước mặt bích ổ cắm phù hợp	50 x 50 mm
Cấp bảo vệ của cấu hình lắp đồng bộ	Chống nước bắn IP44
Khối lượng tịnh	0,048 kg
Mã GTIN/EAN	9003399015472
Phân loại ETIM 7.0	EC002461
Xuất xứ	Áo

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của PCE F106-0

Hộp nổi cho ổ cắm PCE thực hiện ba chức năng chính: tạo đế cố định ổ cắm trên bề mặt, tạo khoang chứa dây dẫn phía sau và che chắn khu vực đấu nối. Sản phẩm đặc biệt hữu ích khi không thể lắp hộp âm hoặc khi cần đi dây nổi bằng ống, máng cáp hay tuyến dây kỹ thuật.

Nguyên lý sử dụng

F106-0 không có mạch điện và không thực hiện chuyển đổi điện năng. Nguyên lý sử dụng dựa trên kết cấu cơ khí: thân đế được bắt chắc vào bề mặt, dây nguồn được đưa vào qua vị trí đi dây thích hợp, sau đó ổ cắm tương thích được đấu nối và cố định lên mặt trước của đế.

Khi lắp hoàn chỉnh, lực cắm và rút phích được truyền qua mặt ổ cắm xuống thân đế và bề mặt lắp đặt. Khoang đế giữ phần dây và đầu nối nằm bên trong, giúp hạn chế va chạm trực tiếp hoặc kéo căng đầu dây. Mức bảo vệ thực tế phụ thuộc vào ổ cắm, nắp che, phụ kiện đưa dây và chất lượng thi công của toàn bộ cụm.

Khả năng tương thích

Sản phẩm được thiết kế cho các ổ cắm PCE thuộc dòng S-Nova hoặc P-Nova Plus sử dụng mặt bích 50 x 50 mm. Trong danh mục sản phẩm tại Việt Nam, F106-0 thường được ghép với các mã ổ cắm như PCE F1050-0B hoặc PCE F105-0B. Người lắp đặt cần đối chiếu kích thước mặt bích và vị trí bắt vít trước khi đặt hàng.

Ứng dụng tiêu biểu

• Lắp nổi ổ cắm trên tường gạch, tường bê tông hoặc vách kỹ thuật.
• Bổ sung điểm cấp điện tại nhà xưởng, kho hàng và khu vực bảo trì.
• Lắp ổ cắm trên bảng gá, cột kỹ thuật hoặc bề mặt thiết bị phù hợp.
• Cải tạo hệ thống điện khi không thuận tiện đục tường để đặt hộp âm.
• Đi dây nổi bằng ống hoặc máng cáp trong công trình dân dụng và thương mại.

Lưu ý khi lắp đặt

Trước khi thi công, phải ngắt nguồn điện, khóa thiết bị đóng cắt nếu cần và xác nhận mạch đã hết điện bằng dụng cụ kiểm tra phù hợp. Đế phải được bắt chắc trên bề mặt phẳng, các cạnh không bị cong vênh và dây dẫn không bị ép, gập hoặc kéo căng.

Để duy trì khả năng chống nước bắn IP44, cần sử dụng đúng ổ cắm, nắp che và phụ kiện đưa dây tương thích; đồng thời bịt kín các vị trí đi dây không sử dụng. Không lắp sản phẩm tại vị trí có nguy cơ ngập nước, phun rửa áp lực cao hoặc môi trường yêu cầu cấp bảo vệ cao hơn.

4. Cam kết và nơi mua hàng

Khi mua PCE F106-0 chính hãng tại thietbicodien, khách hàng được hỗ trợ kiểm tra đúng mã hàng, đối chiếu kích thước mặt bích và lựa chọn ổ cắm PCE tương thích với nhu cầu lắp đặt.

thietbicodien cung cấp sản phẩm đúng thông tin kỹ thuật, hỗ trợ báo giá theo số lượng và tư vấn phương án lắp nổi phù hợp cho công trình, tủ điện hoặc khu vực kỹ thuật. Khách hàng nên cung cấp mã ổ cắm đang sử dụng hoặc hình ảnh vị trí lắp đặt để được kiểm tra khả năng tương thích trước khi đặt hàng.

5. Câu hỏi thường gặp (FAQ)

PCE F106-0 là đế nổi hay ổ cắm hoàn chỉnh?

PCE F106-0 chỉ là đế hoặc hộp lắp nổi. Sản phẩm không bao gồm cơ cấu ổ cắm, tiếp điểm điện hay phích cắm. Người dùng cần mua thêm ổ cắm có mặt bích tương thích để tạo thành bộ hoàn chỉnh.

F106-0 có thông số dòng điện và điện áp không?

Không. Đây là phụ kiện cơ khí nên không có dòng điện hoặc điện áp định mức riêng. Thông số điện của bộ lắp đặt được xác định bởi ổ cắm được gắn trên đế.

Đế nổi PCE F106-0 dùng với ổ cắm nào?

Sản phẩm phù hợp với ổ cắm PCE thuộc dòng S-Nova hoặc P-Nova Plus có mặt bích 50 x 50 mm. Các mã thường được ghép tại thị trường Việt Nam gồm F1050-0B và F105-0B, nhưng vẫn cần đối chiếu đúng phiên bản trước khi mua.

PCE F106-0 có kín nước hoàn toàn không?

Không. Sản phẩm thuộc cấu hình IP44 chống nước bắn, không phải loại kín nước IP67. Khả năng bảo vệ chỉ đạt được khi đế, ổ cắm, nắp và vị trí đưa dây được lắp đồng bộ, đúng kỹ thuật.

Kích thước của đế nổi F106-0 là bao nhiêu?

Kích thước tổng thể theo bản vẽ của nhà sản xuất là 54 x 70 x 39 mm. Phần mặt trước được thiết kế để lắp ổ cắm có mặt bích 50 x 50 mm.

Có thể lắp F106-0 ngoài trời không?

Chỉ nên sử dụng ở vị trí có điều kiện phù hợp với cấp bảo vệ IP44, chẳng hạn khu vực có mái che và không bị ngập hoặc phun nước mạnh. Đối với vị trí ngoài trời hoàn toàn hoặc môi trường rửa công nghiệp, nên chọn giải pháp có cấp bảo vệ cao hơn.

Cần chú ý gì trước khi lắp ổ cắm vào đế?

Cần ngắt và kiểm tra hết điện, xác nhận ổ cắm có mặt bích tương thích, bắt đế chắc chắn, sử dụng phụ kiện đưa dây phù hợp và bảo đảm dây dẫn không bị kẹp. Công việc đấu nối điện nên do người có chuyên môn thực hiện.
