Phích cắm bằng nhựa 2P+E PCE F0511-SR (16A, 250V, IP54)

Phích cắm bằng nhựa 2P+E PCE F0511-SR 16A 250V IP54 – giới thiệu và nguồn gốc thương hiệu

Phích cắm bằng nhựa 2P+E PCE F0511-SR là phích cắm thẳng có tiếp địa thuộc dòng TAURUS2, được thiết kế cho các mạch điện xoay chiều có dòng định mức 16A và điện áp định mức 250V. Sản phẩm sử dụng hệ tiếp điểm 2P+E, gồm hai cực dẫn điện và một tiếp điểm nối đất bảo vệ, giúp tạo kết nối nguồn chắc chắn cho thiết bị điện di động.

PCE, tên đầy đủ PC Electric, là thương hiệu thiết bị kết nối điện có nguồn gốc tại Áo. Hãng bắt đầu sản xuất phích cắm và ổ cắm công nghiệp từ năm 1973, tập trung vào các giải pháp kết nối nguồn, ổ cắm công nghiệp, hộp phân phối điện và phụ kiện phục vụ lĩnh vực lắp đặt điện chuyên nghiệp.

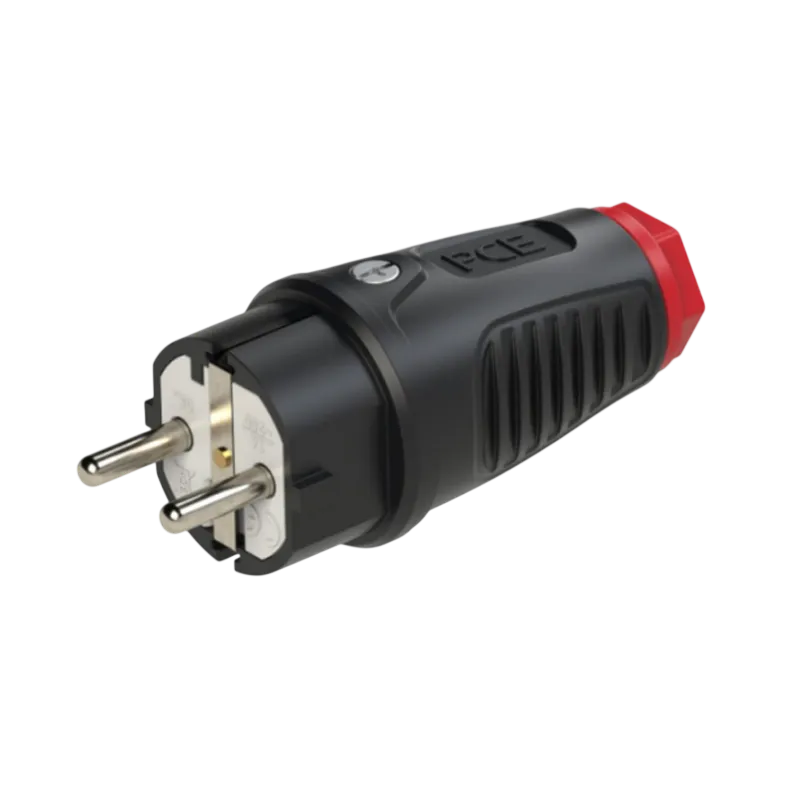

Model F0511-SR được sản xuất tại Áo, sử dụng kết cấu cao su kết hợp vật liệu nhiệt dẻo và phần chèn polyamide. Thiết kế màu đen phối vòng đỏ giúp sản phẩm dễ nhận biết, phù hợp với dây nguồn cho máy móc, dụng cụ điện và thiết bị di động trong môi trường kỹ thuật.

Ưu điểm và tính năng nổi bật của PCE F0511-SR

• Định mức 16A, 250V AC, phù hợp với nhiều thiết bị điện một pha sử dụng nguồn điện không vượt quá thông số định mức.
• Cấu hình 2P+E có tiếp địa giúp kết nối dây pha, dây trung tính và dây bảo vệ PE.
• Cấp bảo vệ IP54 giúp hạn chế bụi xâm nhập gây ảnh hưởng đến thiết bị và bảo vệ trước nước bắn từ nhiều hướng.
• Vỏ cao su kết hợp vật liệu nhiệt dẻo tạo độ linh hoạt và khả năng chịu điều kiện sử dụng thường gặp tại công trường, nhà xưởng hoặc khu vực bảo trì.
• Phần chèn bằng polyamide hỗ trợ cách điện và giữ ổn định cụm tiếp điểm bên trong.
• Đầu nối bắt vít cho phép đấu dây chắc chắn, thuận tiện kiểm tra và bảo trì khi cần thiết.
• Kiểu cắm thẳng giúp lắp với dây nguồn di động gọn gàng và dễ thao tác.
• Thuộc hệ phích cắm tiếp địa Áo/Đức, cần sử dụng với ổ cắm có cấu trúc và định mức tương thích.

Thông số kỹ thuật đã được đối chiếu

Thông số	Giá trị
Mã sản phẩm	F0511-SR
Dòng sản phẩm	TAURUS2
Loại thiết bị	Phích cắm thẳng có tiếp địa
Cấu hình cực	2P+E, 3 cực
Dòng điện định mức	16A
Điện áp định mức	250V AC
Cấp bảo vệ	IP54
Hệ phích cắm	Hệ tiếp địa Áo/Đức
Hướng cắm	Thẳng
Kiểu đấu nối dây	Đầu nối bắt vít
Vật liệu chính	Cao su và vật liệu nhiệt dẻo, phần chèn polyamide
Màu sắc	Đen và đỏ
Nơi sản xuất	Áo

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của phích cắm

Phích cắm PCE F0511-SR 16A có chức năng tạo đầu kết nối nguồn tháo lắp được giữa dây cấp điện của thiết bị và ổ cắm tương thích. Hai cực dẫn điện truyền nguồn xoay chiều đến tải, trong khi tiếp điểm E kết nối dây bảo vệ PE nhằm hỗ trợ đưa dòng điện sự cố về hệ thống nối đất.

Nguyên lý hoạt động

Khi đấu dây, dây pha và dây trung tính được cố định vào hai đầu nối mang điện, còn dây PE được nối đúng vào đầu cực tiếp địa. Các đầu nối sử dụng vít để ép chặt lõi dây, giúp duy trì tiếp xúc điện ổn định khi phích cắm được sử dụng đúng cách.

Khi cắm vào ổ tương thích, các chân dẫn điện tiếp xúc với cực nguồn để khép kín mạch và cấp điện cho thiết bị. Tiếp điểm bảo vệ kết nối với hệ thống tiếp địa, góp phần giảm nguy cơ điện giật khi thiết bị xảy ra lỗi cách điện và hệ thống bảo vệ điện được thiết kế đúng tiêu chuẩn.

Vỏ cách điện bao quanh cụm đầu nối, đồng thời kết cấu giữ cáp tại phía sau giúp hạn chế lực kéo trực tiếp tác động lên các điểm đấu dây. Để đạt hiệu quả bảo vệ dự kiến, phích cắm phải được lắp đúng kỹ thuật, siết kín các bộ phận và sử dụng cùng loại cáp có kích thước phù hợp.

Ứng dụng thực tế

• Lắp đầu dây nguồn cho máy khoan, máy mài, máy cắt và các dụng cụ điện cầm tay.
• Sử dụng cho dây nối dài và bộ cấp nguồn di động trong nhà xưởng.
• Kết nối thiết bị bảo trì, máy móc nhỏ và dụng cụ thi công tại công trường.
• Dùng trong gara, khu vực sửa chữa, kho hàng và dây chuyền sản xuất.
• Ứng dụng tại khu vực có bụi hoặc có nguy cơ nước bắn trong giới hạn của cấp IP54.
• Thay thế đầu phích cắm bị hỏng trên thiết bị có dòng điện và điện áp phù hợp.

Lưu ý khi lắp đặt và sử dụng

Ngắt hoàn toàn nguồn điện trước khi mở phích cắm hoặc đấu dây. Cần xác định đúng các cực L, N và PE theo ký hiệu trên sản phẩm; không được sử dụng cực tiếp địa thay cho dây trung tính. Sau khi đấu nối, phải siết chắc đầu nối, cố định bộ giữ cáp và kiểm tra để không còn lõi đồng hở ra ngoài.

IP54 không có nghĩa là kín nước hoàn toàn. Không ngâm phích cắm trong nước, không sử dụng tại nơi thường xuyên chịu tia nước áp lực cao và không để kết nối nằm trong vùng có nguy cơ ngập. Việc lắp đặt nên do người có chuyên môn về điện thực hiện và cần kết hợp thiết bị bảo vệ quá dòng, chống dòng rò phù hợp với hệ thống.

Cam kết và nơi mua phích cắm PCE F0511-SR chính hãng

Khách hàng có nhu cầu mua phích cắm PCE F0511-SR chính hãng có thể đặt hàng tại thietbicodien. Chúng tôi cung cấp đúng model, tư vấn kiểm tra khả năng tương thích với ổ cắm, dây dẫn và thiết bị sử dụng trước khi đặt hàng.

thietbicodien hỗ trợ báo giá cho khách hàng mua lẻ, đơn vị thi công, nhà máy và dự án cần số lượng lớn. Việc lựa chọn đúng cấu hình 2P+E, định mức 16A, điện áp 250V và cấp bảo vệ IP54 giúp hệ thống kết nối điện vận hành an toàn, ổn định và thuận tiện bảo trì.

Câu hỏi thường gặp (FAQ)

PCE F0511-SR là loại phích cắm gì?

Đây là phích cắm thẳng 2P+E thuộc dòng TAURUS2 của PCE, có dòng điện định mức 16A, điện áp định mức 250V AC và cấp bảo vệ IP54.

Ký hiệu 2P+E trên F0511-SR có ý nghĩa gì?

2P+E có nghĩa là phích cắm gồm hai cực mang điện và một tiếp điểm nối đất bảo vệ. Trong mạch điện một pha, các đầu nối thường được sử dụng cho dây pha, dây trung tính và dây PE.

Phích cắm F0511-SR có sử dụng được với nguồn điện 220V không?

Có thể sử dụng với hệ thống điện xoay chiều có điện áp không vượt quá định mức 250V, với điều kiện ổ cắm tương thích, tải không vượt quá 16A và việc đấu nối đáp ứng yêu cầu an toàn điện.

Cấp bảo vệ IP54 có giúp phích cắm chống nước hoàn toàn không?

Không. Chuẩn IP54 hỗ trợ bảo vệ trước bụi ở mức hạn chế và nước bắn từ nhiều hướng, nhưng không phù hợp để ngâm nước hoặc chịu tia nước áp lực cao.

PCE F0511-SR có tiếp điểm nối đất không?

Có. Cấu hình 2P+E bao gồm một tiếp điểm E dành cho dây PE. Tiếp điểm này phải được đấu đúng vào hệ thống nối đất bảo vệ, không được bỏ qua hoặc đấu nhầm với dây dẫn khác.

F0511-SR được đấu dây bằng cách nào?

Sản phẩm sử dụng đầu nối bắt vít. Người lắp đặt cần mở vỏ, luồn cáp qua bộ giữ cáp, đấu dây vào đúng đầu cực, siết chắc vít và lắp kín lại toàn bộ thân phích trước khi cấp điện.

Có thể dùng F0511-SR ngoài trời không?

Sản phẩm có thể dùng trong khu vực ngoài trời có che chắn hoặc nơi có nguy cơ nước bắn phù hợp với IP54. Không nên để phích cắm tiếp xúc lâu với mưa lớn, nằm trên nền ngập nước hoặc hoạt động trong môi trường vượt quá cấp bảo vệ của sản phẩm.

F0511-SR phù hợp với những thiết bị nào?

Phích cắm phù hợp với dây nguồn của dụng cụ điện, thiết bị sửa chữa, máy móc di động và dây nối dài có dòng làm việc không vượt quá 16A, sử dụng nguồn điện không vượt quá 250V AC và ổ cắm đúng hệ tương thích.
