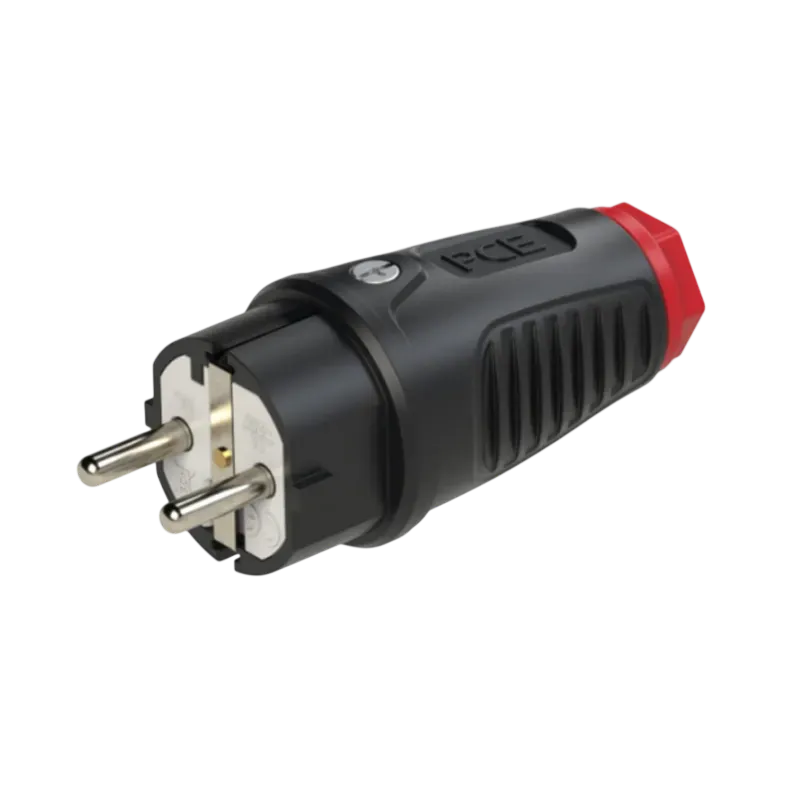

Phích cắm bằng nhựa 2P+E PCE F0512-SR (16A, 250V, IP54, chịu va đập)

1. Giới thiệu phích cắm bằng nhựa 2P+E PCE F0512-SR

Phích cắm bằng nhựa 2P+E PCE F0512-SR là phích cắm di động dùng để tạo kết nối điện tháo lắp giữa dây nguồn và ổ cắm tương thích. Sản phẩm được thiết kế cho các vị trí cần thao tác cắm, rút thường xuyên, đồng thời yêu cầu thân phích chắc chắn và có khả năng hạn chế hư hỏng do va chạm trong quá trình sử dụng.

PCE là thương hiệu thuộc PC Electric, doanh nghiệp có trụ sở tại Áo và chuyên phát triển các giải pháp phích cắm, ổ cắm cùng thiết bị kết nối điện công nghiệp. Danh mục của hãng phục vụ nhiều lĩnh vực như lắp đặt điện, nhà xưởng, công trường, bảo trì thiết bị, hệ thống phân phối điện và cấp nguồn cho thiết bị di động.

Model F0512-SR thuộc nhóm phích cắm splashproof có thân chịu va đập. So với phiên bản F0512-S có cấp bảo vệ thấp hơn, hậu tố SR giúp nhận diện đúng phiên bản được catalogue công bố với mức bảo vệ IP54. Vì vậy, khi đặt hàng hoặc thay thế, người sử dụng cần kiểm tra đầy đủ mã sản phẩm để tránh nhầm model.

Thông số kỹ thuật đã đối chiếu theo catalogue

Hạng mục	Thông tin
Mã hàng	F0512-SR
Thương hiệu	PCE
Xuất xứ	Áo
Loại sản phẩm	Phích cắm di động splashproof, thân chịu va đập
Cấu hình cực	2P+E
Dòng điện định mức	16 A
Điện áp định mức	250 V
Cấp bảo vệ	IP54
Đặc tính cơ học	Chịu va đập
Giới hạn bảo vệ môi trường	Chống bụi xâm nhập ở mức hạn chế và chống nước bắn; không phải loại kín nước để ngâm hoặc sử dụng dưới tia nước áp lực cao

2. Ưu điểm và tính năng nổi bật

Kết cấu 2P+E hỗ trợ tiếp địa bảo vệ

Cấu hình kết nối 2P+E gồm hai cực dẫn điện và một cực tiếp địa bảo vệ. Khi được đấu dây đúng kỹ thuật và sử dụng với ổ cắm tương thích, cực E kết nối phần tiếp địa của thiết bị với hệ thống nối đất, góp phần giảm nguy cơ điện giật khi xảy ra sự cố rò điện ra vỏ kim loại.

Thân phích phù hợp với môi trường sử dụng di động

Đặc tính phích cắm chịu va đập giúp sản phẩm phù hợp hơn với dây nguồn kéo dài, dụng cụ điện cầm tay và các thiết bị thường xuyên được di chuyển. Kết cấu chắc chắn góp phần hạn chế nứt vỡ hoặc biến dạng do những va chạm thông thường trong quá trình vận chuyển, thi công và bảo trì.

Hạn chế ảnh hưởng của bụi và nước bắn

Khả năng chống bụi và nước bắn hỗ trợ phích cắm hoạt động ổn định hơn tại nhà xưởng, khu vực bảo trì hoặc công trường có điều kiện môi trường phức tạp hơn không gian dân dụng thông thường. Tuy nhiên, sản phẩm thuộc nhóm splashproof, không được xem là phích cắm kín nước hoàn toàn.

Kết nối nhanh và thuận tiện bảo trì

Thiết kế dạng phích cắm di động cho phép người vận hành nhanh chóng kết nối hoặc tách thiết bị khỏi nguồn điện mà không phải tháo trực tiếp dây dẫn tại tủ điện. Điều này thuận tiện cho công tác thay đổi vị trí máy, kiểm tra thiết bị, sửa chữa hoặc thu hồi dây nguồn sau khi hoàn thành công việc.

Dễ nhận diện đúng phiên bản khi mua thay thế

Mã sản phẩm được thể hiện rõ giúp kỹ thuật viên, đơn vị thi công và bộ phận mua hàng kiểm soát đúng cấu hình. Việc sử dụng chính xác phích cắm PCE F0512-SR chính hãng giúp hạn chế tình trạng chọn nhầm phiên bản có cấp bảo vệ hoặc kết cấu khác với yêu cầu của hệ thống.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của PCE F0512-SR

Chức năng chính của sản phẩm là tạo một điểm kết nối điện tháo lắp giữa dây cáp cấp nguồn và ổ cắm phù hợp. Phích cắm giúp truyền điện đến thiết bị sử dụng, đồng thời duy trì đường tiếp địa bảo vệ khi toàn bộ hệ thống được lắp đặt đúng tiêu chuẩn.

Thiết bị đặc biệt hữu ích trong những hệ thống không phù hợp với cách đấu dây cố định, chẳng hạn như máy móc cần di chuyển, thiết bị bảo trì, dây nối dài hoặc dụng cụ điện được sử dụng luân phiên tại nhiều vị trí.

Nguyên lý hoạt động

Khi lắp đặt, các lõi cáp được đấu vào đúng đầu cực bên trong thân phích theo hướng dẫn của nhà sản xuất. Hai dây dẫn điện được kết nối với hai cực tương ứng, còn dây bảo vệ được đấu vào cực E. Các đầu nối phải được siết chắc, cách điện đầy đủ và không để lõi đồng thừa chạm sang đầu cực bên cạnh.

Khi phích được cắm hoàn toàn vào ổ cắm tương thích, các tiếp điểm kim loại của hai bộ phận tiếp xúc với nhau và hình thành đường dẫn điện đến tải. Đồng thời, tiếp địa bảo vệ của phích được nối với hệ thống nối đất thông qua ổ cắm. Thân cách điện bao quanh các điểm mang điện, giúp hạn chế tiếp xúc trực tiếp trong điều kiện sử dụng bình thường.

Khi cần ngắt thiết bị, người vận hành phải tắt tải hoặc cô lập nguồn trước khi rút phích. Phích cắm không có chức năng thay thế cầu dao cách ly, aptomat, thiết bị chống rò hoặc các thiết bị bảo vệ quá dòng của hệ thống điện.

Ứng dụng phù hợp

• Dây nguồn di động và dây nối dài phục vụ lắp đặt, sửa chữa hoặc bảo trì điện.
• Cấp nguồn cho dụng cụ điện, máy móc nhỏ và thiết bị di chuyển trong nhà xưởng.
• Hệ thống điện tạm tại công trường, khu vực thi công hoặc gian hàng kỹ thuật có biện pháp che chắn phù hợp.
• Khu vực bảo trì cơ điện, kho vận, xưởng sản xuất và phòng kỹ thuật.
• Các vị trí cần phích cắm có thân chắc chắn, thường xuyên chịu thao tác cắm rút hoặc va chạm thông thường.

Lưu ý khi lựa chọn và sử dụng

• Chỉ ghép nối với ổ cắm có cấu hình tiếp điểm, điện áp, dòng điện và cấp bảo vệ tương thích.
• Phải ngắt và kiểm tra hết điện trước khi mở thân phích, đấu dây hoặc bảo trì.
• Luôn đấu đúng dây bảo vệ vào cực E; không bỏ qua hoặc dùng cực tiếp địa làm dây dẫn điện.
• Lựa chọn loại cáp và tiết diện dây phù hợp với tải, chiều dài đường dây và điều kiện lắp đặt thực tế.
• Không cắm hoặc rút phích khi tay ướt, khi đầu nối đang ngập nước hoặc khi bề mặt tiếp điểm bị nhiễm bẩn.
• Không sử dụng sản phẩm dưới nước, trong môi trường ngập kéo dài hoặc tại nơi có tia nước áp lực cao.
• Ngừng sử dụng nếu phát hiện thân phích nứt vỡ, tiếp điểm cháy xém, đầu cáp lỏng, phát nhiệt bất thường hoặc có dấu hiệu phóng điện.
• Việc đấu nối nên được thực hiện bởi kỹ thuật viên điện có chuyên môn.

4. Cam kết và nơi mua hàng

Để bảo đảm đúng mã hàng, đúng cấu hình và phù hợp với điều kiện sử dụng, khách hàng nên cung cấp thông tin về loại ổ cắm đang dùng, thiết bị cần cấp nguồn và môi trường lắp đặt khi yêu cầu báo giá.

Đặt mua phích cắm PCE F0512-SR chính hãng tại thietbicodien để được tư vấn lựa chọn đúng sản phẩm, kiểm tra thông tin kỹ thuật, hỗ trợ báo giá và cung cấp chứng từ hàng hóa theo chính sách bán hàng. thietbicodien phục vụ nhu cầu mua lẻ, bảo trì nhà máy, thi công công trình và cung ứng số lượng cho dự án.

Câu hỏi thường gặp về PCE F0512-SR

PCE F0512-SR được dùng để làm gì?

Sản phẩm được dùng để đấu vào đầu dây nguồn, tạo kết nối tháo lắp với ổ cắm tương thích và cấp điện cho thiết bị di động, dụng cụ điện hoặc máy móc trong các ứng dụng dân dụng và công nghiệp phù hợp.

Cực E trên phích cắm có chức năng gì?

Cực E là cực tiếp địa bảo vệ. Khi được đấu đúng với dây PE và hệ thống nối đất, cực này tạo đường dẫn cho dòng điện sự cố, hỗ trợ thiết bị bảo vệ tác động và giảm nguy cơ điện giật do rò điện ra vỏ máy.

PCE F0512-SR có phải là phích cắm kín nước hoàn toàn không?

Không. Đây là phiên bản splashproof, có khả năng hạn chế bụi và nước bắn theo cấp bảo vệ được công bố, nhưng không thích hợp để ngâm nước, đặt trong khu vực ngập hoặc vệ sinh trực tiếp bằng tia nước áp lực cao.

Đặc tính chịu va đập có nghĩa là phích cắm không thể bị hỏng không?

Không. Khả năng chịu va đập giúp thân phích bền hơn trong quá trình sử dụng di động, nhưng sản phẩm vẫn có thể hư hỏng khi bị đè nén, rơi từ độ cao lớn hoặc chịu tác động mạnh. Cần kiểm tra kỹ phích sau mỗi sự cố va chạm.

Có thể dùng F0512-SR với mọi loại ổ cắm hay không?

Không. Ổ cắm phải tương thích về cấu hình tiếp điểm, định mức điện, kiểu kết nối và điều kiện môi trường. Không được cố cắm sản phẩm vào ổ không tương thích hoặc tự ý sửa đổi chân tiếp xúc.

Có thể tự đấu dây cho phích cắm PCE F0512-SR không?

Người đấu dây phải hiểu rõ sơ đồ điện, nhận biết đúng dây dẫn và thực hiện đầy đủ quy trình cô lập nguồn. Để bảo đảm an toàn, việc lắp đặt nên do kỹ thuật viên điện có chuyên môn thực hiện.

Khi nào cần thay mới phích cắm?

Nên thay sản phẩm khi thân phích nứt, chân tiếp xúc lỏng hoặc biến dạng, bề mặt có dấu hiệu cháy xém, đầu nối phát nhiệt, xuất hiện mùi khét hoặc khả năng giữ cáp không còn bảo đảm. Không nên tiếp tục sử dụng phích đã hư hỏng bằng cách quấn băng keo tạm thời.
