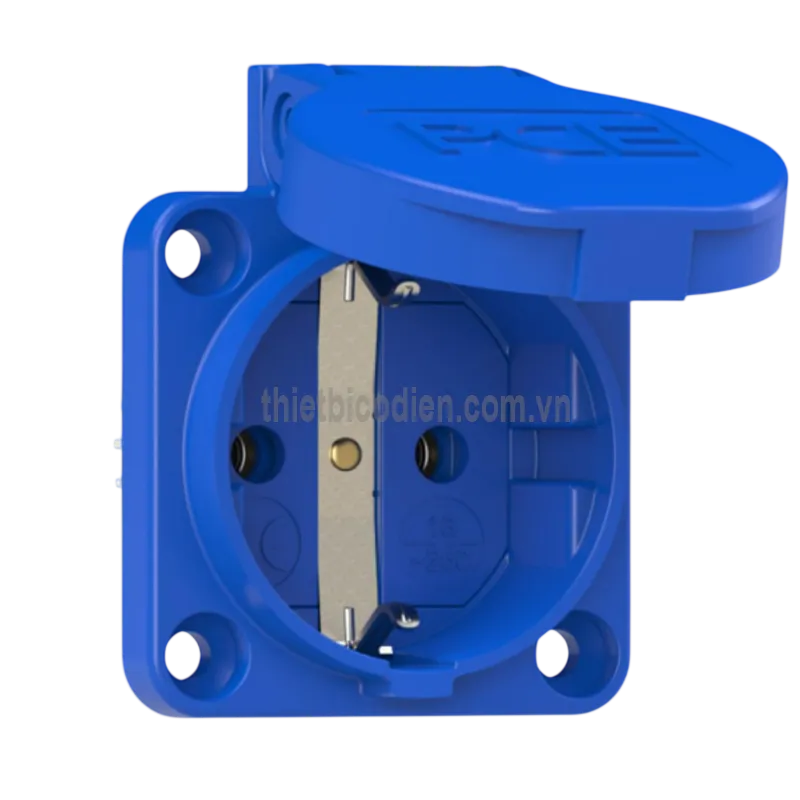

Ổ cắm âm có nắp 2P+E PCE F105-0B (16A, 250V, IP54)

Ổ cắm âm có nắp 2P+E PCE F105-0B – giới thiệu và nguồn gốc thương hiệu

Ổ cắm âm có nắp 2P+E PCE F105-0B là ổ cắm điện có tiếp địa thuộc dòng S-NOVA của thương hiệu PCE. Sản phẩm sử dụng chuẩn ổ cắm CEE 7/3 Type F, thường được gọi là ổ cắm Schuko, phù hợp với hệ thống điện một pha cần kết nối dây pha, dây trung tính và dây bảo vệ PE.

PC Electric, thường được nhận diện với tên PCE, là doanh nghiệp của Áo chuyên phát triển và sản xuất phích cắm, ổ cắm công nghiệp, ổ cắm có tiếp địa và các giải pháp phân phối điện. Hãng bắt đầu sản xuất các thiết bị kết nối điện từ năm 1973 và hiện cung cấp nhiều dòng sản phẩm phục vụ lắp đặt điện chuyên nghiệp.

Mã hàng được sử dụng phổ biến tại Việt Nam là F105-0B, tương ứng với mã sản phẩm 105-0b trong tài liệu của PCE. Đây là phiên bản mặt bích vuông, đấu dây từ phía sau, sử dụng đầu nối vít và có nắp bản lề bảo vệ.

Thông số kỹ thuật đã được đối chiếu

Đặc tính	Thông tin
Mã hàng tại thị trường Việt Nam	F105-0B
Mã sản phẩm PCE	105-0b
Dòng sản phẩm	S-NOVA
Loại ổ cắm	Ổ cắm âm mặt bích có nắp, đấu nối phía sau
Chuẩn ổ cắm	CEE 7/3 Type F, hệ Áo/Đức
Số cực	2P+E
Dòng điện định mức	16 A
Điện áp định mức	250 V AC
Cấp bảo vệ	IP54
Kích thước mặt bích	50 x 50 mm
Khoảng cách tâm lỗ cố định	38 x 38 mm
Kiểu đấu dây	Đầu nối vít, đấu dây phía sau
Vật liệu vỏ	Polyamide PA6
Vật liệu tiếp điểm	Tiếp điểm mạ niken
Màu sắc	Xanh dương, gần tương đương RAL 5017
Khối lượng	Khoảng 46 g
Xuất xứ	Áo

Ưu điểm và tính năng nổi bật của PCE F105-0B

• Thiết kế âm mặt bích nhỏ gọn giúp ổ cắm được tích hợp gọn vào mặt tủ điện, hộp phân phối, bàn thao tác, vách máy hoặc bảng điều khiển.
• Nắp bản lề bảo vệ che phần tiếp xúc khi ổ cắm không được sử dụng, hạn chế bụi, vật lạ và nước bắn trực tiếp xâm nhập vào bên trong.
• Cấp bảo vệ IP54 phù hợp với các vị trí có bụi và hơi ẩm ở mức vừa phải, với điều kiện sản phẩm được lắp đúng kỹ thuật trên bề mặt phù hợp.
• Vỏ bằng nhựa Polyamide PA6 có độ cứng và khả năng cách điện tốt, đáp ứng yêu cầu sử dụng trong các hệ thống điện chuyên nghiệp.
• Tiếp điểm mạ niken hỗ trợ duy trì khả năng tiếp xúc điện ổn định và tăng khả năng chống oxy hóa trong quá trình sử dụng.
• Đầu nối vít phía sau cho phép kỹ thuật viên thao tác đấu dây rõ ràng, kiểm tra độ siết và bảo trì thuận tiện.
• Cấu hình ổ cắm 2P+E có tiếp địa tạo đường kết nối bảo vệ PE cho thiết bị dùng phích cắm Type F tương thích.
• Mặt bích vuông cùng bốn vị trí bắt vít giúp ổ cắm được cố định chắc chắn lên bề mặt lắp đặt.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm

Ổ cắm âm PCE F105-0B có nhiệm vụ tạo điểm cấp nguồn một pha cố định cho thiết bị điện sử dụng phích cắm Type F. Sản phẩm đồng thời cung cấp đường tiếp địa bảo vệ, giúp liên kết phần tiếp địa của thiết bị với hệ thống PE của công trình khi được đấu nối đúng.

Thiết kế lắp âm giúp phần thân và các đầu dây nằm phía sau bề mặt lắp đặt. Chỉ mặt ổ cắm và nắp bảo vệ nằm ở phía ngoài, nhờ đó hệ thống điện trở nên gọn hơn và giảm nguy cơ va chạm vào dây dẫn hoặc điểm đấu nối.

Nguyên lý hoạt động

Nguồn điện được đưa vào các đầu nối phía sau ổ cắm. Dây pha và dây trung tính được kết nối với hai cực cấp điện chính, trong khi dây PE được đấu vào cực tiếp địa bảo vệ.

Khi người dùng đưa phích cắm Type F tương thích vào ổ cắm, hai chấu dẫn điện của phích tiếp xúc với hai cực nguồn bên trong. Các tiếp điểm tiếp địa ở hai bên ổ cắm đồng thời liên kết với phần tiếp địa của phích, tạo đường dẫn bảo vệ từ vỏ thiết bị về hệ thống nối đất.

Khi rút phích cắm, mạch cấp điện tới thiết bị được tách ra. Nắp bản lề có thể đóng lại để che khoang cắm, hạn chế tiếp xúc trực tiếp với bụi, vật lạ và nước bắn trong thời gian ổ cắm không hoạt động.

Ứng dụng phù hợp

• Lắp trên mặt tủ điện phân phối, hộp cấp nguồn hoặc bảng điện điều khiển.
• Tích hợp vào máy móc, thiết bị sản xuất và các cụm nguồn phụ trợ.
• Lắp trên bàn thao tác tại nhà xưởng, phòng kỹ thuật hoặc khu vực bảo trì.
• Sử dụng trong gara, kho hàng, cửa hàng, sân khấu và hệ thống thiết bị sự kiện.
• Tạo điểm cấp điện có tiếp địa cho dụng cụ cầm tay, thiết bị đo, máy tính hoặc thiết bị điện dân dụng tương thích.
• Ứng dụng tại khu vực có bụi hoặc hơi ẩm nhẹ nhưng không thường xuyên bị ngâm nước hay chịu tia nước áp lực cao.

Lưu ý khi lắp đặt và sử dụng

• Ngắt hoàn toàn nguồn điện và kiểm tra xác nhận hết điện trước khi đấu dây hoặc tháo ổ cắm.
• Đấu đúng dây pha, dây trung tính và dây PE; không sử dụng cực tiếp địa thay cho dây trung tính.
• Lựa chọn tiết diện dây, thiết bị bảo vệ quá dòng và thiết bị chống dòng rò phù hợp với tải và quy chuẩn của hệ thống điện.
• Siết chặt đầu nối vít theo hướng dẫn kỹ thuật, tránh để lõi đồng hở hoặc dây dẫn bị lỏng.
• Lắp ổ cắm trên bề mặt phẳng, chắc chắn để duy trì độ kín và độ ổn định cơ khí.
• Không vận hành vượt quá thông số định mức được ghi trong bảng kỹ thuật.
• Nắp bảo vệ không thay thế cho MCB, cầu chì, RCD hoặc RCBO của hệ thống.

Cam kết và nơi mua ổ cắm PCE F105-0B chính hãng

Để bảo đảm đúng chuẩn ổ cắm, đúng mã hàng và phù hợp với vị trí lắp đặt, khách hàng nên kiểm tra kỹ cấu hình Type F, kiểu đấu dây phía sau và kích thước mặt bích trước khi đặt mua.

thietbicodien cung cấp ổ cắm PCE F105-0B chính hãng, hỗ trợ đối chiếu mã sản phẩm, tư vấn lựa chọn phụ kiện lắp đặt và báo giá theo số lượng cho công trình, nhà máy hoặc đơn vị thi công điện.

Quý khách có nhu cầu mua sản phẩm, nhận báo giá hoặc tư vấn kỹ thuật có thể liên hệ trực tiếp tại thietbicodien để được hỗ trợ đúng sản phẩm và đúng yêu cầu sử dụng.

Câu hỏi thường gặp (FAQ)

PCE F105-0B có phải là ổ cắm công nghiệp dạng chân tròn IEC 60309 không?

Không. PCE F105-0B là ổ cắm có tiếp địa chuẩn CEE 7/3 Type F, còn được gọi là chuẩn Schuko. Sản phẩm không phải ổ cắm CEE chân tròn có vị trí khóa theo giờ thuộc hệ IEC 60309.

Ổ cắm F105-0B có sử dụng cho nguồn điện một pha được không?

Có. Cấu hình 2P+E được thiết kế cho hệ thống gồm dây pha, dây trung tính và dây tiếp địa bảo vệ. Thiết bị sử dụng phải có phích cắm tương thích và công suất không vượt quá khả năng của ổ cắm.

Cấp bảo vệ IP54 của ổ cắm có ý nghĩa gì?

IP54 cho biết sản phẩm được bảo vệ trước bụi ở mức không gây ảnh hưởng có hại và chống nước bắn từ nhiều hướng. Khả năng bảo vệ thực tế còn phụ thuộc vào bề mặt lắp, cách bắt vít, trạng thái nắp và chất lượng thi công.

PCE F105-0B được đấu dây từ phía nào?

Đây là phiên bản đấu dây phía sau bằng đầu nối vít. Kiểu kết nối này phù hợp để lắp âm vào mặt tủ điện, vách máy hoặc bảng phân phối có không gian đi dây ở phía trong.

Nắp của ổ cắm có tác dụng chống điện giật hoàn toàn không?

Không. Nắp chủ yếu che khoang cắm khi không sử dụng và hỗ trợ hạn chế bụi, nước bắn hoặc vật lạ. An toàn điện vẫn cần được bảo đảm bằng đấu nối PE đúng kỹ thuật, thiết bị bảo vệ quá dòng, thiết bị chống dòng rò và quy trình sử dụng phù hợp.

Có thể lắp PCE F105-0B ngoài trời không?

Sản phẩm có thể được sử dụng tại vị trí ngoài trời có mái che hoặc trong hộp, tủ phù hợp. Không nên lắp trực tiếp tại nơi có nguy cơ ngập nước, mưa tạt liên tục hoặc tia nước áp lực cao vì đây không phải loại ổ cắm kín nước cấp cao.

Ổ cắm này phù hợp với loại phích cắm nào?

Sản phẩm phù hợp với phích cắm Type F hoặc loại phích tương thích với ổ cắm CEE 7/3 và có kết nối tiếp địa. Cần kiểm tra hình dạng phích, điện áp sử dụng và tải tiêu thụ trước khi kết nối.

F105-0B và F105-0BC có giống nhau không?

Không hoàn toàn. F105-0B là phiên bản tiêu chuẩn có nắp và đấu dây phía sau, còn biến thể có ký hiệu bổ sung C thuộc nhóm có cơ cấu màn che an toàn. Khi đặt hàng cần đối chiếu chính xác toàn bộ mã sản phẩm.
