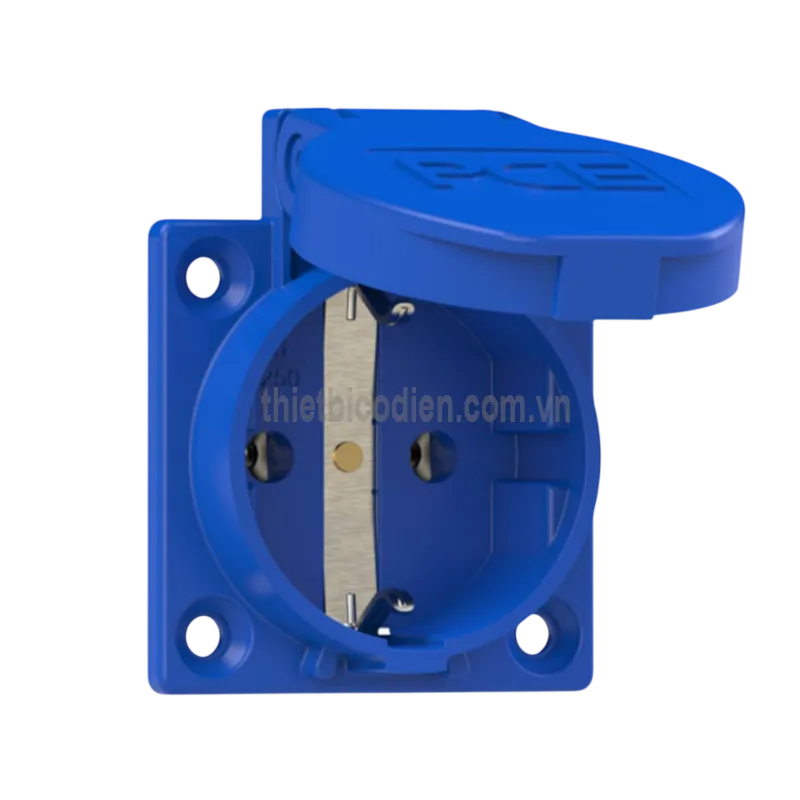

Ổ cắm âm có nắp 2P+E PCE F1050-0B (16A, 250V, IP54)

Ổ cắm âm có nắp 2P+E PCE F1050-0B – Giới thiệu và nguồn gốc thương hiệu

Ổ cắm âm có nắp 2P+E PCE F1050-0B là ổ cắm an toàn thuộc dòng P-NOVA+ của PCE, được thiết kế để lắp âm trên mặt tủ điện, bảng điều khiển, thân máy hoặc hộp kỹ thuật. Sản phẩm sử dụng chuẩn ổ cắm CEE 7/3 Type F, có tiếp điểm bảo vệ PE, dòng điện định mức 16A, điện áp 250V và cấp bảo vệ IP54.

PCE là thương hiệu thiết bị kết nối điện có nguồn gốc từ Áo, chuyên phát triển phích cắm, ổ cắm, hộp phân phối điện và giải pháp kết nối phục vụ công nghiệp, xây dựng, cơ khí và hạ tầng kỹ thuật. Các sản phẩm của hãng được chú trọng về độ bền cơ học, khả năng đấu nối và mức độ an toàn trong quá trình vận hành.

Model F1050-0B có mặt bích kích thước 50 x 50 mm, hướng cắm thẳng và đường đưa cáp từ phía sau. Thiết kế nhỏ gọn giúp ổ cắm dễ tích hợp vào tủ máy hoặc bảng điện mà không chiếm nhiều diện tích trên bề mặt lắp đặt.

Ưu điểm và tính năng nổi bật của PCE F1050-0B

• Ổ cắm âm 2P+E 16A 250V phù hợp với các thiết bị điện một pha sử dụng phích cắm Type F có nối đất bảo vệ.
• Cấp bảo vệ IP54 giúp hạn chế bụi xâm nhập và chống nước bắn từ nhiều hướng khi sản phẩm được lắp đặt đúng kỹ thuật.
• Nắp gập phía trước che phần tiếp điểm khi không sử dụng, góp phần hạn chế bụi, hơi ẩm và dị vật lọt vào bên trong ổ cắm.
• Vỏ ổ cắm làm bằng nhựa PA6 nhiệt dẻo, phù hợp với yêu cầu sử dụng trong tủ điện, máy móc và các khu vực kỹ thuật.
• Tiếp điểm mạ nickel giúp duy trì khả năng tiếp xúc điện ổn định và tăng khả năng chống ảnh hưởng của môi trường.
• Kiểu lắp âm kết hợp đường cáp vào phía sau tạo bề mặt hoàn thiện gọn, hạn chế dây dẫn và đầu nối lộ ra ngoài.
• Đầu nối dạng vít giúp cố định dây dẫn chắc chắn, thuận tiện cho việc kiểm tra và bảo trì hệ thống điện.

Đặc tính kỹ thuật theo dữ liệu sản phẩm

Đặc tính	Giá trị
Dòng sản phẩm	P-NOVA+
Mã sản phẩm	F1050-0B / 1050-0B
Kiểu ổ cắm	CEE 7/3, Type F
Số cực	2P+E, tổng cộng 3 cực
Dòng điện định mức	16A
Điện áp định mức	250V
Cấp bảo vệ	IP54
Kiểu lắp đặt	Lắp âm trên bảng hoặc mặt tủ
Hướng cắm	Thẳng
Đường cáp vào	Phía sau
Kích thước mặt bích	50 x 50 mm
Vật liệu vỏ	Nhựa PA6 nhiệt dẻo
Màu sắc	Xanh dương
Vật liệu tiếp điểm	Tiếp điểm mạ nickel
Phương pháp đấu nối	Đầu nối bắt vít
Tiết diện dây mềm	1–2 dây x 2,5 mm²
Tiết diện dây cứng	1–2 dây x 2,5 mm²
Chiều dài tuốt dây	8–10 mm
Mô-men siết vít tiếp điểm	80 Ncm
Nắp bảo vệ	Nắp gập tích hợp

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của ổ cắm

Ổ cắm âm có nắp IP54 tạo điểm cấp nguồn AC một pha cố định cho thiết bị sử dụng phích cắm CEE 7/4 hoặc phích tương thích với ổ Type F. Hai cực nguồn truyền điện đến tải, trong khi tiếp điểm PE kết nối vỏ kim loại hoặc hệ thống nối đất của thiết bị với dây bảo vệ.

Nắp gập có nhiệm vụ che miệng ổ cắm khi không cắm phích. Bộ phận này hỗ trợ giảm nguy cơ bụi, nước bắn hoặc vật lạ tiếp xúc trực tiếp với các chi tiết bên trong. IP54 không đồng nghĩa với khả năng ngâm nước; ổ cắm cần được lắp đúng hướng, đúng mặt cắt và đóng nắp khi không sử dụng để duy trì hiệu quả bảo vệ.

Nguyên lý hoạt động

Nguồn điện được đưa vào phía sau ổ cắm PCE F1050-0B và cố định tại các đầu nối bắt vít. Khi phích cắm tương thích được cắm vào, các chân nguồn tiếp xúc với cực dẫn điện của ổ cắm để hình thành mạch cấp điện cho thiết bị. Tiếp điểm bảo vệ bên hông kết nối với cực PE, giúp dẫn dòng sự cố về hệ thống nối đất khi thiết bị điện xảy ra chạm vỏ.

Khi rút phích cắm, mạch cấp điện đến tải được tách ra. Người sử dụng đóng nắp gập để che phần tiếp điểm và hạn chế tác động từ môi trường. Việc lắp đặt phải được thực hiện khi nguồn điện đã được cô lập, đồng thời dây dẫn cần được tuốt, đưa vào đầu nối và siết vít theo thông số của nhà sản xuất.

Ứng dụng thực tế

• Lắp trên mặt tủ điện điều khiển để cấp nguồn cho máy tính bảo trì, dụng cụ cầm tay hoặc thiết bị đo.
• Tích hợp trên thân máy, dây chuyền sản xuất và hệ thống tự động hóa cần một điểm lấy điện phụ trợ.
• Lắp tại xưởng cơ khí, khu vực kỹ thuật, phòng máy và trạm bảo trì có bụi hoặc nước bắn ở mức phù hợp với IP54.
• Sử dụng trong hộp phân phối điện, bàn thao tác và bảng điện phục vụ sửa chữa, kiểm tra thiết bị.
• Lắp tại các công trình thương mại hoặc công nghiệp cần ổ cắm Type F có nối đất với thiết kế âm gọn gàng.

Cam kết và nơi mua ổ cắm PCE F1050-0B chính hãng

Khi lựa chọn ổ cắm PCE F1050-0B chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, chuẩn ổ cắm, dòng điện, điện áp, cấp bảo vệ và kích thước mặt bích trước khi đặt hàng. Việc lựa chọn đúng cấu hình giúp sản phẩm tương thích với phích cắm, vị trí lắp đặt và yêu cầu an toàn của hệ thống điện.

Quý khách có thể đặt mua sản phẩm tại thietbicodien để được tư vấn kiểm tra model, lựa chọn phụ kiện phù hợp và nhận báo giá theo số lượng. thietbicodien cam kết cung cấp đúng mã hàng, thông tin sản phẩm minh bạch và hỗ trợ khách hàng trong quá trình lựa chọn thiết bị cho tủ điện, máy móc và công trình.

Câu hỏi thường gặp (FAQ)

PCE F1050-0B là ổ cắm công nghiệp chuẩn IEC 60309 phải không?

Không. PCE F1050-0B là ổ cắm an toàn chuẩn CEE 7/3 Type F, thường được gọi là ổ Schuko. Sản phẩm có thể được lắp trong tủ điện và máy công nghiệp nhưng không sử dụng kiểu chân cắm tròn theo chuẩn IEC 60309.

Ổ cắm F1050-0B dùng được với loại phích cắm nào?

Sản phẩm được thiết kế cho phích cắm tương thích với ổ CEE 7/3 Type F. Trước khi sử dụng, cần kiểm tra phích cắm có tiếp điểm nối đất phù hợp và thiết bị không vượt quá thông số định mức của ổ cắm.

Cấp bảo vệ IP54 của ổ cắm có ý nghĩa gì?

IP54 cho biết ổ cắm được bảo vệ trước lượng bụi có thể gây ảnh hưởng đến hoạt động và chống nước bắn từ nhiều hướng. Sản phẩm không được thiết kế để ngâm nước hoặc sử dụng thay cho ổ cắm kín nước cấp IP67.

Nắp của ổ cắm có tác dụng gì?

Nắp gập giúp che miệng ổ cắm khi không cắm phích, qua đó hạn chế bụi, nước bắn và dị vật tiếp cận phần tiếp điểm. Nắp cần được đóng hoàn toàn sau khi rút phích để phát huy hiệu quả bảo vệ.

F1050-0B được lắp nổi hay lắp âm?

Đây là ổ cắm lắp âm trên bảng. Phần thân và đầu nối nằm phía sau mặt tủ hoặc bảng điện, còn mặt ổ cắm và nắp bảo vệ nằm ở phía ngoài. Mặt bích của sản phẩm có kích thước 50 x 50 mm.

Ổ cắm sử dụng dây dẫn có tiết diện bao nhiêu?

Theo dữ liệu sản phẩm, đầu nối vít hỗ trợ từ một đến hai dây mềm hoặc dây cứng có tiết diện 2,5 mm². Chiều dài tuốt dây được quy định từ 8 đến 10 mm và mô-men siết vít tiếp điểm là 80 Ncm.

Có thể lắp PCE F1050-0B ngoài trời không?

Sản phẩm có cấp bảo vệ IP54 nhưng không phải ổ cắm chống ngâm nước. Khi sử dụng tại khu vực ngoài trời, cần lắp ở vị trí có mái che, tránh mưa trực tiếp, ngập nước và các điều kiện vượt quá giới hạn bảo vệ của thiết bị.

Ai nên thực hiện đấu nối ổ cắm?

Việc đấu nối nên được thực hiện bởi kỹ thuật viên điện có chuyên môn. Trước khi thi công phải cô lập nguồn, kiểm tra hết điện, đấu đúng cực nguồn và PE, đồng thời kiểm tra độ chắc chắn của đầu nối trước khi cấp điện trở lại.
