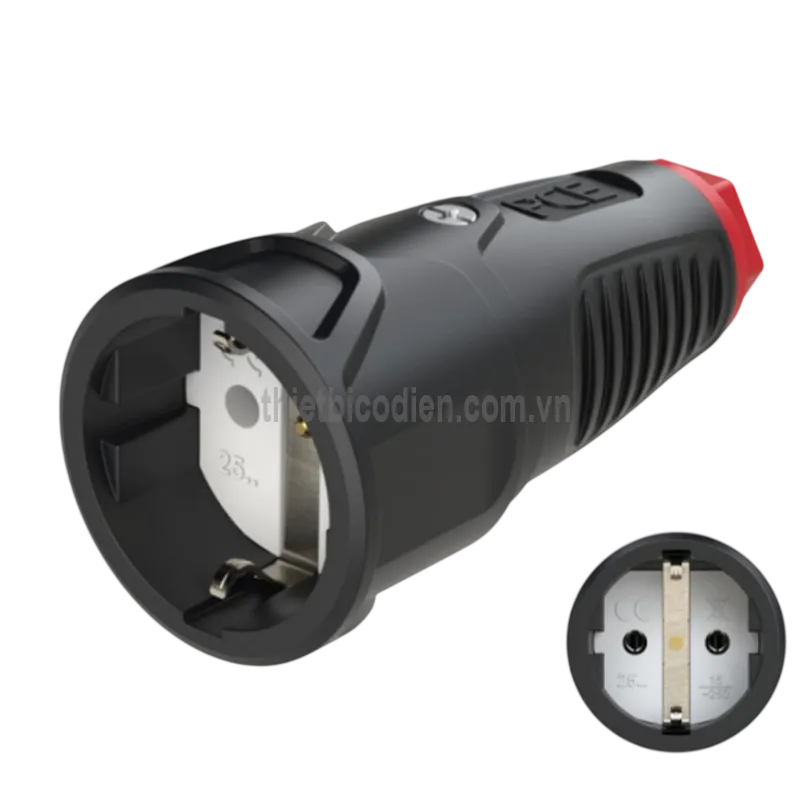

Ổ cắm nối bằng nhựa 2P+E PCE F2510-SR (16A, 250V, IP20)

Ổ cắm nối bằng nhựa 2P+E PCE F2510-SR – Giới thiệu và nguồn gốc thương hiệu

Ổ cắm nối bằng nhựa 2P+E PCE F2510-SR là đầu nối nguồn di động dùng để lắp ở cuối dây dẫn điện, tạo điểm kết nối với phích cắm tương thích. Sản phẩm có cấu hình 2 cực mang điện và 1 cực tiếp địa, phù hợp cho các đường cấp nguồn một pha trong khu vực khô ráo.

Model F2510-SR thuộc danh mục phích cắm và ổ cắm nối của thương hiệu PCE. PCE, tên đầy đủ PC Electric Gesellschaft m.b.H., là nhà sản xuất tại Áo chuyên về phích cắm, ổ cắm và thiết bị phân phối điện công nghiệp. Lịch sử chính thức của hãng ghi nhận hoạt động sản xuất phích cắm và đầu nối CEE từ năm 1973.

Theo catalogue sản phẩm PCE, F2510-SR là ổ cắm nối dạng Rubber Connector, sản xuất tại Áo, có cấu hình 2P+E và định mức sử dụng được trình bày trong bảng dưới đây. Với thiết kế gọn và có thể lắp trực tiếp vào dây nguồn, sản phẩm thích hợp làm đầu ổ cắm cho dây nối dài, thiết bị điện di động và các điểm cấp điện tạm thời trong nhà.

Thông số kỹ thuật đã đối chiếu

Thông số	Giá trị
Mã hàng	F2510-SR
Loại sản phẩm	Ổ cắm nối di động bằng nhựa
Cấu hình cực	2P+E
Dòng điện định mức	16 A
Điện áp định mức	250 V
Cấp bảo vệ	IP20
Vật liệu được công bố trong catalogue	Polyamide 6
Khoảng nhiệt độ sử dụng được công bố	-25°C đến 80°C
Khả năng chịu nhiệt ngắn hạn được công bố	100°C trong 1 giờ
Xuất xứ	Áo

Ưu điểm và tính năng nổi bật của PCE F2510-SR

• Ổ cắm nối 2P+E có tiếp địa, cung cấp hai đường dẫn điện và một đường bảo vệ PE, hỗ trợ duy trì liên kết tiếp địa cho thiết bị sử dụng điện.
• Định mức 16A 250V phù hợp với nhiều thiết bị điện một pha, máy cầm tay, dụng cụ bảo trì và dây cấp nguồn di động có thông số tương ứng.
• Thiết kế dạng ổ cắm nối giúp người dùng chủ động lắp vào đầu dây, thuận tiện khi chế tạo hoặc thay thế đầu nối cho dây nguồn kéo dài.
• Vật liệu Polyamide 6 được catalogue PCE mô tả có khả năng chống mài mòn, chịu áp lực, hạn chế cháy và có độ ổn định trước nhiều loại hóa chất.
• Kết cấu nhỏ gọn, thuận tiện mang theo trong hộp dụng cụ và sử dụng tại bàn thao tác, khu vực sửa chữa hoặc dây cấp điện nội bộ.
• Sản phẩm mang mã nhận diện rõ ràng, giúp kỹ thuật viên dễ kiểm tra đúng chủng loại khi mua mới, thay thế hoặc lập danh mục vật tư.

Lưu ý quan trọng về cấp bảo vệ IP20

Cấp bảo vệ IP20 không cung cấp khả năng chống nước. Vì vậy, F2510-SR chỉ nên được sử dụng trong môi trường trong nhà, khô ráo và không có nguy cơ nước nhỏ giọt, nước bắn, mưa hoặc ngưng tụ hơi ẩm.

Đối với công trường ngoài trời, khu vực rửa vệ sinh, nhà máy có hơi ẩm hoặc nơi ổ cắm có thể tiếp xúc với nước, cần chọn loại đầu nối PCE có cấp bảo vệ IP44, IP54, IP66 hoặc IP67 phù hợp với điều kiện thực tế.

Chức năng, nguyên lý hoạt động và ứng dụng của PCE F2510-SR

Chức năng của ổ cắm nối

Ổ cắm nối PCE F2510-SR có chức năng tạo đầu ra nguồn điện ở cuối một đoạn cáp. Sau khi được đấu dây đúng kỹ thuật, sản phẩm cho phép phích cắm tương thích kết nối với nguồn mà không cần lắp ổ cắm cố định trên tường hoặc tủ điện.

Thiết bị đặc biệt hữu ích khi cần làm dây nối dài, thay đầu ổ cắm bị hỏng hoặc tạo một đường cấp nguồn linh hoạt cho dụng cụ điện. Cấu hình tiếp địa giúp nối dây bảo vệ của nguồn với phần tiếp địa của thiết bị sử dụng điện.

Nguyên lý hoạt động

Bên trong ổ cắm có các điểm đấu nối tương ứng với hai dây mang điện và dây tiếp địa. Khi thi công, từng lõi cáp được nối vào đúng cực theo ký hiệu của nhà sản xuất, sau đó thân ổ cắm được lắp kín và cố định chắc chắn.

Khi cắm phích tương thích vào ổ cắm, các tiếp điểm kim loại tiếp xúc với nhau để hình thành mạch dẫn điện. Hai cực chính truyền nguồn đến tải, trong khi cực E duy trì đường dẫn bảo vệ nối đất. Khi rút phích, các tiếp điểm tách ra và mạch cấp điện tới thiết bị được ngắt.

Chất lượng kết nối phụ thuộc trực tiếp vào việc chọn đúng tiết diện dây, tuốt dây đúng chiều dài, siết chặt đầu nối và cố định cáp. Mối nối lỏng có thể làm tăng điện trở tiếp xúc, phát nhiệt và gây hư hỏng ổ cắm.

Ứng dụng phù hợp

• Lắp đầu ổ cắm cho dây điện nối dài sử dụng trong nhà.
• Cấp nguồn cho máy khoan, máy mài, dụng cụ cầm tay và thiết bị bảo trì có phích cắm tương thích.
• Sử dụng tại bàn kỹ thuật, xưởng lắp ráp, kho hàng hoặc khu vực sửa chữa khô ráo.
• Thay thế đầu ổ cắm nối cũ bị nứt, lỏng tiếp điểm hoặc hư hỏng cơ khí.
• Làm đầu ra nguồn điện tạm thời cho thiết bị có dòng làm việc nằm trong định mức cho phép.

Khuyến nghị khi lắp đặt và sử dụng

Việc đấu nối nên do người có chuyên môn điện thực hiện. Trước khi mở thân ổ cắm hoặc thao tác với dây dẫn, phải cô lập hoàn toàn nguồn điện và kiểm tra xác nhận mạch không còn điện.

Cần đấu đúng cực tiếp địa, siết chắc các vít đầu nối và bảo đảm không có sợi đồng thừa chạm sang cực bên cạnh. Không sử dụng dây dẫn bị nứt cách điện, không để cáp chịu lực kéo trực tiếp tại điểm đấu nối và nên ngắt tải trước khi cắm hoặc rút phích để hạn chế hồ quang tại tiếp điểm.

Không sử dụng sản phẩm tại nơi ẩm ướt, ngoài trời hoặc dưới mưa. Nếu thân vỏ bị nứt, biến dạng, cháy sém, có mùi khét hoặc tiếp điểm bị lỏng, cần ngừng sử dụng và thay mới.

Cam kết và nơi mua ổ cắm nối PCE F2510-SR chính hãng

Khi chọn mua PCE F2510-SR chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, cấu hình 2P+E, cấp bảo vệ và định mức điện phù hợp với dây dẫn cũng như thiết bị sử dụng. Không nên thay thế bằng đầu nối không rõ nguồn gốc vì chất lượng tiếp điểm và độ bền vật liệu ảnh hưởng trực tiếp đến độ an toàn của mạch điện.

Khách hàng có thể đặt mua sản phẩm chính hãng tại thietbicodien để được hỗ trợ đối chiếu mã hàng, kiểm tra khả năng tương thích, tư vấn lựa chọn dây dẫn và nhận báo giá theo số lượng. thietbicodien cam kết cung cấp thông tin sản phẩm minh bạch, đúng model và hỗ trợ khách hàng lựa chọn thiết bị phù hợp với điều kiện lắp đặt thực tế.

Câu hỏi thường gặp (FAQ)

PCE F2510-SR là phích cắm hay ổ cắm?

F2510-SR là ổ cắm nối di động, tức đầu cái được lắp ở cuối dây điện để tiếp nhận một phích cắm tương thích. Đây không phải ổ cắm âm tường hoặc ổ cắm gắn cố định trên tủ điện.

Cấu hình 2P+E có ý nghĩa gì?

2P+E gồm hai cực dùng để truyền nguồn điện và một cực E dành cho dây tiếp địa bảo vệ. Khi đấu nối đúng, đường tiếp địa được duy trì từ nguồn tới thiết bị sử dụng điện.

Ổ cắm PCE F2510-SR có sử dụng ngoài trời được không?

Không nên. Sản phẩm có cấp bảo vệ IP20 và không được bảo vệ chống nước. Thiết bị chỉ phù hợp với khu vực trong nhà, khô ráo và tránh hoàn toàn nước bắn hoặc mưa.

F2510-SR có phù hợp để làm dây điện nối dài không?

Có. Đây là một trong những ứng dụng chính của ổ cắm nối. Tuy nhiên, dây dẫn, phích cắm, ổ cắm và thiết bị bảo vệ của mạch phải được lựa chọn đồng bộ theo tải thực tế.

Ổ cắm có thể dùng cho thiết bị công suất lớn hơn định mức không?

Không. Không được vận hành ổ cắm vượt quá định mức do nhà sản xuất công bố. Quá tải có thể làm nóng tiếp điểm, biến dạng thân vỏ và làm tăng nguy cơ sự cố điện.

Cần kiểm tra những gì trước khi đưa ổ cắm vào sử dụng?

Cần kiểm tra cực tiếp địa đã được đấu đúng, các đầu dây được siết chắc, không có lõi đồng hở, thân vỏ không nứt và dây cáp được cố định an toàn. Chỉ đóng điện sau khi ổ cắm đã được lắp hoàn chỉnh.

Khi nào cần thay mới PCE F2510-SR?

Nên thay mới khi thân ổ cắm bị nứt, cháy sém, biến dạng, tiếp điểm giữ phích không chắc, đầu nối thường xuyên phát nóng hoặc xuất hiện dấu hiệu phóng điện. Không nên tiếp tục sử dụng hoặc sửa tạm một đầu nối đã hư hỏng nghiêm trọng.
