Đồng hồ đo điện trở cách điện KYORITSU 3165

Đồng hồ đo điện trở cách điện KYORITSU 3165 – Thiết bị đo cách điện analog nhỏ gọn, dễ sử dụng

Đồng hồ đo điện trở cách điện KYORITSU 3165 là thiết bị đo cách điện dạng kim analog, phù hợp cho kỹ thuật viên điện, đội bảo trì nhà máy, đơn vị thi công tủ điện và kiểm tra an toàn hệ thống điện dân dụng – công nghiệp. Sản phẩm thuộc thương hiệu KYORITSU, hãng thiết bị đo điện nổi tiếng của Nhật Bản; model cung cấp theo thông tin sản phẩm có xuất xứ Thái Lan.

KYORITSU 3165 được thiết kế tập trung vào nhu cầu đo nhanh, đọc trực quan và thao tác đơn giản tại hiện trường. Với kiểu hiển thị kim, thang megohm dễ quan sát và thân máy gọn nhẹ, thiết bị đặc biệt hữu ích khi cần kiểm tra tình trạng cách điện của dây dẫn, motor, máy biến áp nhỏ, thiết bị điện, tủ điều khiển và hệ thống phân phối hạ áp.

Ưu điểm và tính năng nổi bật của KYORITSU 3165

Đồng hồ đo cách điện KYORITSU 3165 nổi bật ở sự đơn giản, bền bỉ và dễ đọc kết quả. Thiết bị không hướng đến quá nhiều chức năng phức tạp mà tập trung vào công việc chính: kiểm tra chất lượng cách điện nhanh chóng, an toàn và ổn định.

• Máy đo điện trở cách điện analog với thang kim trực quan, phù hợp người dùng quen thao tác hiện trường.
• Thang megohm mở rộng giúp dễ quan sát sự thay đổi của điện trở cách điện trong quá trình kiểm tra.
• Chức năng cảnh báo điện áp AC giúp kiểm tra sự hiện diện điện áp trước khi tiến hành đo cách điện.
• Đèn kiểm tra pin hỗ trợ người dùng nhận biết tình trạng nguồn pin khi thao tác.
• Vỏ máy chắc chắn, kích thước nhỏ gọn, thuận tiện mang theo khi bảo trì, nghiệm thu hoặc kiểm tra định kỳ.
• Ứng dụng linh hoạt cho kiểm tra dây cáp, thiết bị điện, motor, tủ điện và mạch điện đã được cô lập nguồn.

Thông số kỹ thuật tiêu biểu

Hạng mục	Giá trị
Loại thiết bị	Đồng hồ đo điện trở cách điện analog
Điện áp thử DC	500 V
Giá trị thang đo hiệu dụng tối đa	1000 MΩ
Giá trị giữa thang	20 MΩ
Dải đo hiệu dụng chính	1 đến 500 MΩ
Độ chính xác dải đo chính	±5% giá trị đọc
Dải đo phụ	0.5 đến 1000 MΩ
Độ chính xác dải đo phụ	±10% giá trị đọc
Dải điện áp AC	0 đến 600 V AC
Độ chính xác điện áp AC	±3% toàn thang
Nguồn cấp	Pin R6/AA 1.5 V × 4
Kích thước	90(L) × 137(W) × 40(D) mm
Khối lượng	Khoảng 330 g
Phụ kiện tiêu chuẩn	Dây đo 7025, hộp/túi đựng dây 9074, dây đeo 9123, pin R6/AA × 4, hướng dẫn sử dụng

Chức năng, nguyên lý hoạt động và ứng dụng của KYORITSU 3165

Chức năng đo điện trở cách điện

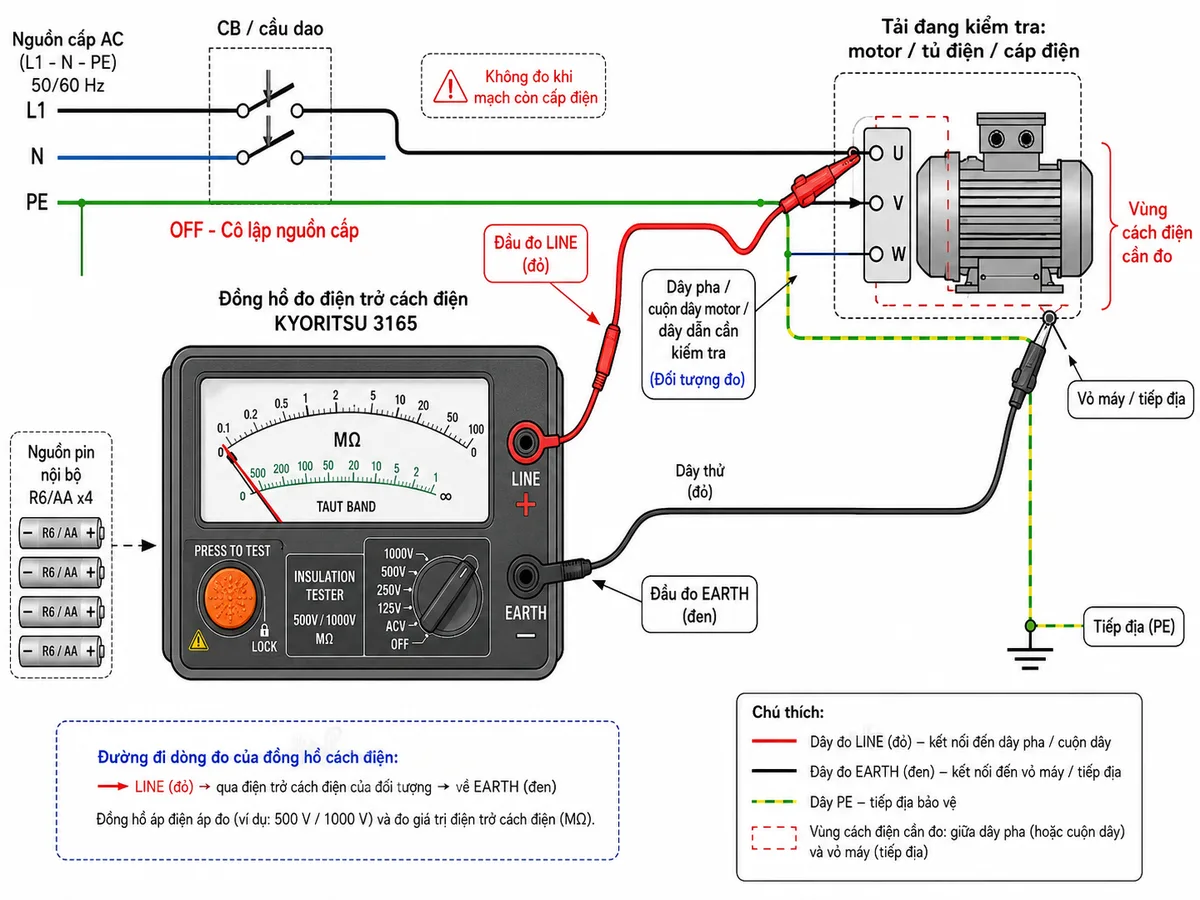

KYORITSU 3165 hoạt động bằng cách tạo điện áp thử một chiều từ nguồn pin bên trong và đưa điện áp này qua hai đầu đo LINE và EARTH đến đối tượng cần kiểm tra. Nếu lớp cách điện còn tốt, dòng rò rất nhỏ và kim chỉ thị cho giá trị điện trở cách điện cao. Nếu lớp cách điện suy giảm, ẩm, bám bụi dẫn điện hoặc bị lão hóa, dòng rò tăng lên và giá trị điện trở cách điện giảm.

Trước khi đo, người dùng cần ngắt nguồn mạch điện, kiểm tra không còn điện áp trên đối tượng đo, sau đó mới nhấn nút TEST để đọc kết quả trên thang megohm. Đây là thao tác quan trọng để bảo vệ người vận hành và tránh làm hỏng thiết bị đo.

Chức năng cảnh báo điện áp AC

Đồng hồ đo điện trở cách điện KYORITSU 3165 có thang cảnh báo điện áp xoay chiều, giúp người dùng nhận biết mạch có đang còn điện hay không trước khi tiến hành đo cách điện. Chức năng này đặc biệt hữu ích trong bảo trì tủ điện, kiểm tra dây dẫn tại công trình và xử lý sự cố hệ thống điện.

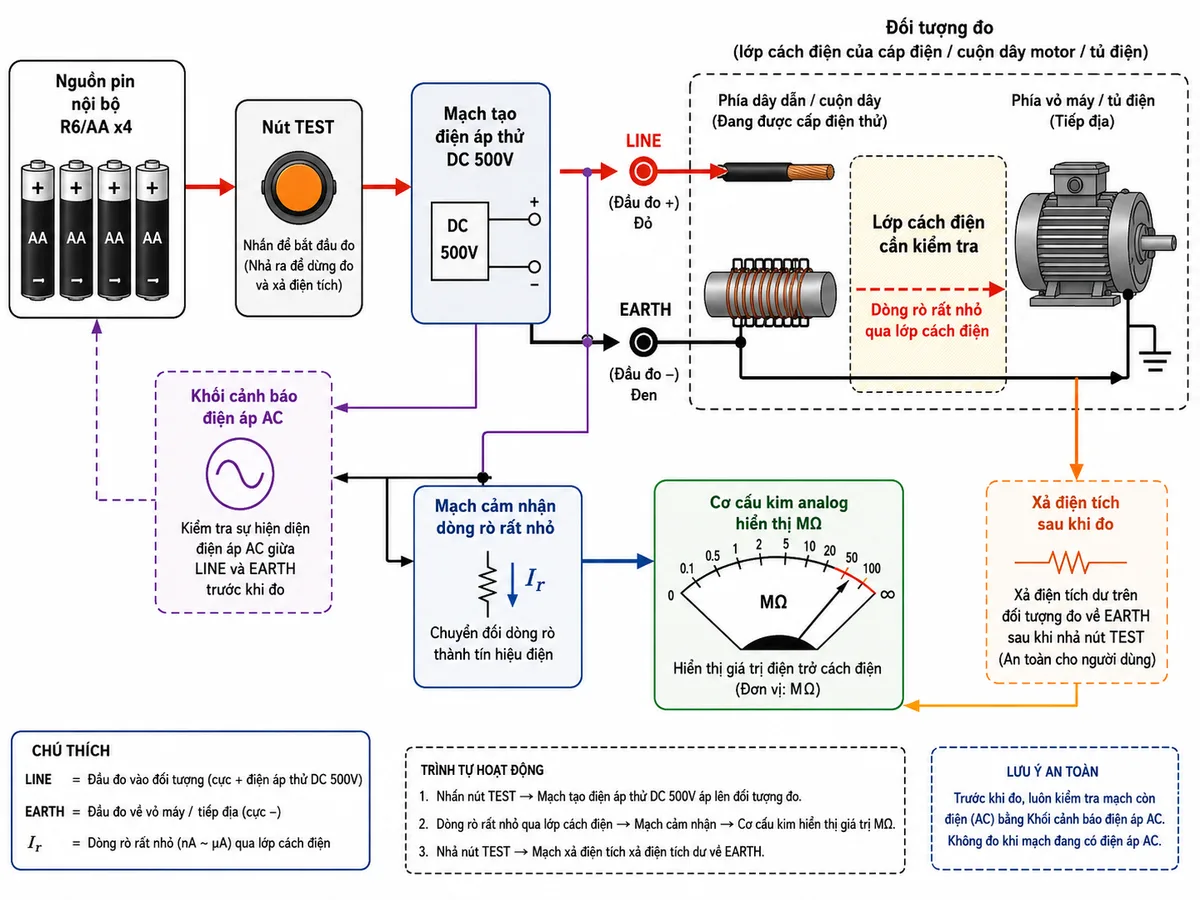

Nguyên lý hoạt động tổng quát

Về nguyên lý, máy gồm các khối chính: nguồn pin, mạch tạo điện áp thử, nút TEST, cặp cực LINE/EARTH, mạch đo dòng rò và cơ cấu kim analog. Khi nhấn TEST, điện áp thử được đưa vào đối tượng đo; mạch bên trong chuyển dòng rò tương ứng thành vị trí kim trên thang megohm. Người dùng đọc trực tiếp giá trị trên mặt đồng hồ để đánh giá tình trạng cách điện.

Ứng dụng thực tế

Máy đo cách điện KYORITSU 3165 được sử dụng trong kiểm tra định kỳ hệ thống điện, nghiệm thu dây cáp sau lắp đặt, đánh giá tình trạng cách điện của motor, kiểm tra tủ điện điều khiển và hỗ trợ phát hiện nguy cơ rò điện. Thiết bị phù hợp cho thợ điện, kỹ thuật viên bảo trì, nhà thầu cơ điện và bộ phận an toàn điện trong nhà máy.

• Kiểm tra cách điện dây dẫn trước khi đóng điện.
• Đánh giá tình trạng cách điện cuộn dây motor và thiết bị điện.
• Hỗ trợ bảo trì tủ điện, máy móc và hệ thống phân phối hạ áp.
• Kiểm tra nhanh khi nghi ngờ có hiện tượng rò điện, ẩm cách điện hoặc suy giảm cách điện.
• Dùng trong công tác nghiệm thu, kiểm tra định kỳ và ghi nhận hiện trạng thiết bị.

Cam kết và nơi mua hàng

Khi chọn mua Đồng hồ đo điện trở cách điện KYORITSU 3165 chính hãng, khách hàng nên ưu tiên nguồn cung rõ ràng để đảm bảo chất lượng thiết bị đo, phụ kiện đầy đủ và chính sách hỗ trợ sau bán hàng minh bạch.

Tại thietbicodien, chúng tôi cung cấp sản phẩm đúng model, tư vấn lựa chọn thiết bị đo phù hợp nhu cầu sử dụng và hỗ trợ khách hàng trong quá trình đặt hàng. Nếu bạn cần một máy đo điện trở cách điện KYORITSU nhỏ gọn, dễ thao tác và phù hợp kiểm tra hiện trường, KYORITSU 3165 là lựa chọn đáng cân nhắc cho đội kỹ thuật và bảo trì.

Câu hỏi thường gặp (FAQ)

KYORITSU 3165 dùng để làm gì?

KYORITSU 3165 dùng để kiểm tra điện trở cách điện của dây dẫn, motor, tủ điện, thiết bị điện và các mạch điện đã được cô lập nguồn. Kết quả giúp đánh giá tình trạng cách điện và phát hiện nguy cơ rò điện.

Đồng hồ đo điện trở cách điện KYORITSU 3165 có phù hợp cho bảo trì nhà máy không?

Có. Thiết bị phù hợp cho công việc bảo trì điện công nghiệp nhờ thiết kế gọn, thao tác đơn giản, thang kim dễ đọc và đáp ứng tốt nhu cầu kiểm tra cách điện định kỳ tại hiện trường.

Khi đo cách điện bằng KYORITSU 3165 có cần ngắt nguồn không?

Có. Mạch hoặc thiết bị cần đo phải được ngắt nguồn và kiểm tra không còn điện áp trước khi nhấn TEST. Đây là yêu cầu quan trọng để đảm bảo an toàn cho người dùng và tránh hư hỏng thiết bị.

KYORITSU 3165 là đồng hồ kim hay đồng hồ số?

Đồng hồ đo cách điện KYORITSU 3165 là thiết bị đo dạng kim analog. Kiểu hiển thị này giúp người dùng dễ quan sát xu hướng thay đổi của kim khi kiểm tra cách điện tại hiện trường.

Thiết bị có thể kiểm tra mạch đang mang điện không?

Không nên đo điện trở cách điện trên mạch đang mang điện. Người dùng chỉ dùng chức năng cảnh báo điện áp để kiểm tra sự hiện diện điện áp trước, sau đó cô lập nguồn và tiến hành đo cách điện khi mạch đã an toàn.

KYORITSU 3165 phù hợp với những đối tượng sử dụng nào?

Sản phẩm phù hợp cho thợ điện, kỹ thuật viên bảo trì, nhà thầu cơ điện, đơn vị lắp đặt tủ điện, đội vận hành nhà máy và các bộ phận cần kiểm tra an toàn cách điện định kỳ.
