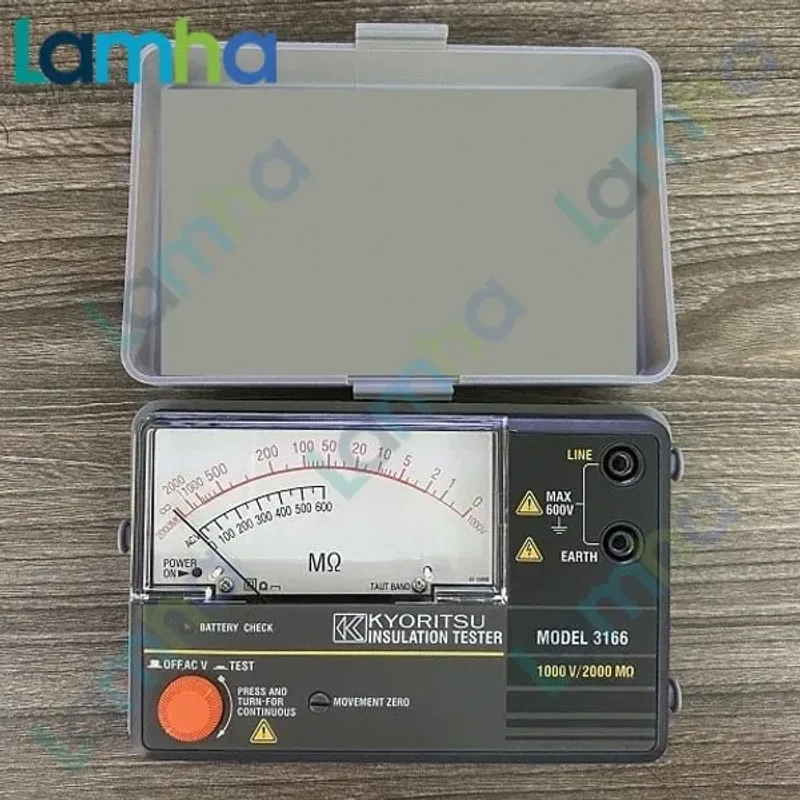

Đồng hồ đo điện trở cách điện KYORITSU 3166

Đồng hồ đo điện trở cách điện KYORITSU 3166 – Máy đo cách điện analog 1000V chuyên dụng

Đồng hồ đo điện trở cách điện KYORITSU 3166 là thiết bị đo cách điện dạng analog, dùng để kiểm tra tình trạng cách điện của dây dẫn, cáp điện, motor, tủ điện và thiết bị điện trong hệ thống dân dụng – công nghiệp. Sản phẩm thuộc thương hiệu Kyoritsu, hãng thiết bị đo điện lâu đời của Nhật Bản, nổi tiếng với các dòng máy đo an toàn điện, đồng hồ đo điện và thiết bị kiểm tra hiện trường.

KYORITSU 3166 được thiết kế cho nhu cầu đo điện trở cách điện bằng điện áp thử 1000V DC, phù hợp khi cần kiểm tra nhanh chất lượng cách điện trong bảo trì, nghiệm thu và xử lý sự cố hệ thống điện. Theo thông tin sản phẩm, model này có xuất xứ Thái Lan, kết cấu nhỏ gọn, dễ mang theo và thao tác thuận tiện tại công trình.

Ưu điểm và tính năng nổi bật

Máy đo điện trở cách điện KYORITSU 3166 tập trung vào sự bền bỉ, dễ đọc và dễ sử dụng. Kiểu hiển thị kim analog giúp kỹ thuật viên quan sát trực quan sự thay đổi của điện trở cách điện trong quá trình đo, đặc biệt hữu ích khi kiểm tra thiết bị tại hiện trường.

• Đo điện trở cách điện 1000V DC, phù hợp kiểm tra cách điện cáp, motor, tủ điện và thiết bị điện.
• Thang đo tới 2000MΩ, đáp ứng nhu cầu đánh giá tình trạng cách điện trong nhiều ứng dụng bảo trì điện.
• Hiển thị kim analog, dễ quan sát xu hướng biến thiên khi đo cách điện.
• Thang megohm mở rộng, hỗ trợ đọc kết quả rõ ràng hơn trong vùng đo thông dụng.
• Cảnh báo điện áp AC, giúp kiểm tra sự hiện diện điện áp trên mạch trước khi đo cách điện.
• Nguồn pin AA thông dụng, thuận tiện thay thế khi làm việc tại công trình.
• Thiết kế nhỏ gọn, phù hợp cho kỹ thuật viên bảo trì, nhà thầu cơ điện và đội kiểm tra an toàn điện.

Thông số kỹ thuật tiêu biểu

Hạng mục	Thông tin
Loại thiết bị	Đồng hồ đo điện trở cách điện analog
Điện áp thử cách điện	1000V DC
Giá trị thang đo hiệu dụng tối đa	2000MΩ
Giá trị giữa thang	50MΩ
Dải đo hiệu dụng chính	2 đến 1000MΩ
Độ chính xác dải đo chính	±5% giá trị đọc
Dải đo hiệu dụng phụ	1 đến 2000MΩ
Độ chính xác dải đo phụ	±10% giá trị đọc
Dải cảnh báo điện áp AC	0 đến 600V AC
Độ chính xác điện áp AC	±3% toàn thang
Nguồn cấp	Pin R6/AA 1.5V × 4
Kích thước	90 × 137 × 40mm
Trọng lượng	Khoảng 330g
Phụ kiện tiêu chuẩn	Dây đo 7025, túi đựng dây 9074, dây đeo 9123, pin R6/AA × 4, hướng dẫn sử dụng

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đo điện trở cách điện

Đồng hồ đo cách điện KYORITSU 3166 tạo ra điện áp thử một chiều 1000V DC để kiểm tra khả năng cách điện giữa dây dẫn hoặc cuộn dây với vỏ máy, khung kim loại hoặc điểm tiếp địa. Khi lớp cách điện tốt, dòng rò rất nhỏ và kim chỉ thị cho giá trị điện trở cao. Khi lớp cách điện bị ẩm, lão hóa, bám bẩn hoặc suy giảm, dòng rò tăng lên và giá trị điện trở cách điện giảm.

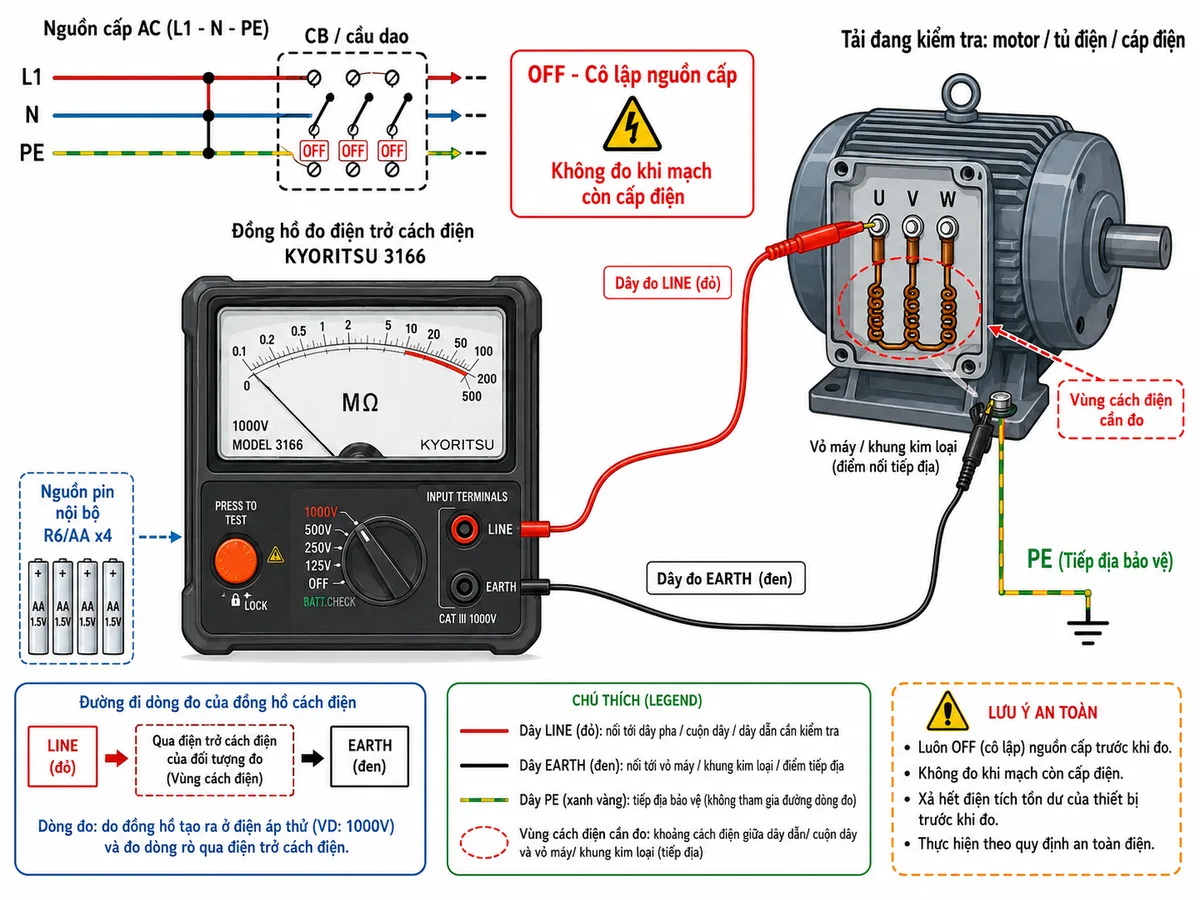

Trong quá trình sử dụng, người dùng cần cô lập nguồn cấp của đối tượng đo, kiểm tra không còn điện áp AC nguy hiểm, sau đó mới kết nối đầu LINE và EARTH để tiến hành đo. Đây là thao tác quan trọng nhằm bảo vệ người vận hành và tránh làm hỏng thiết bị đo.

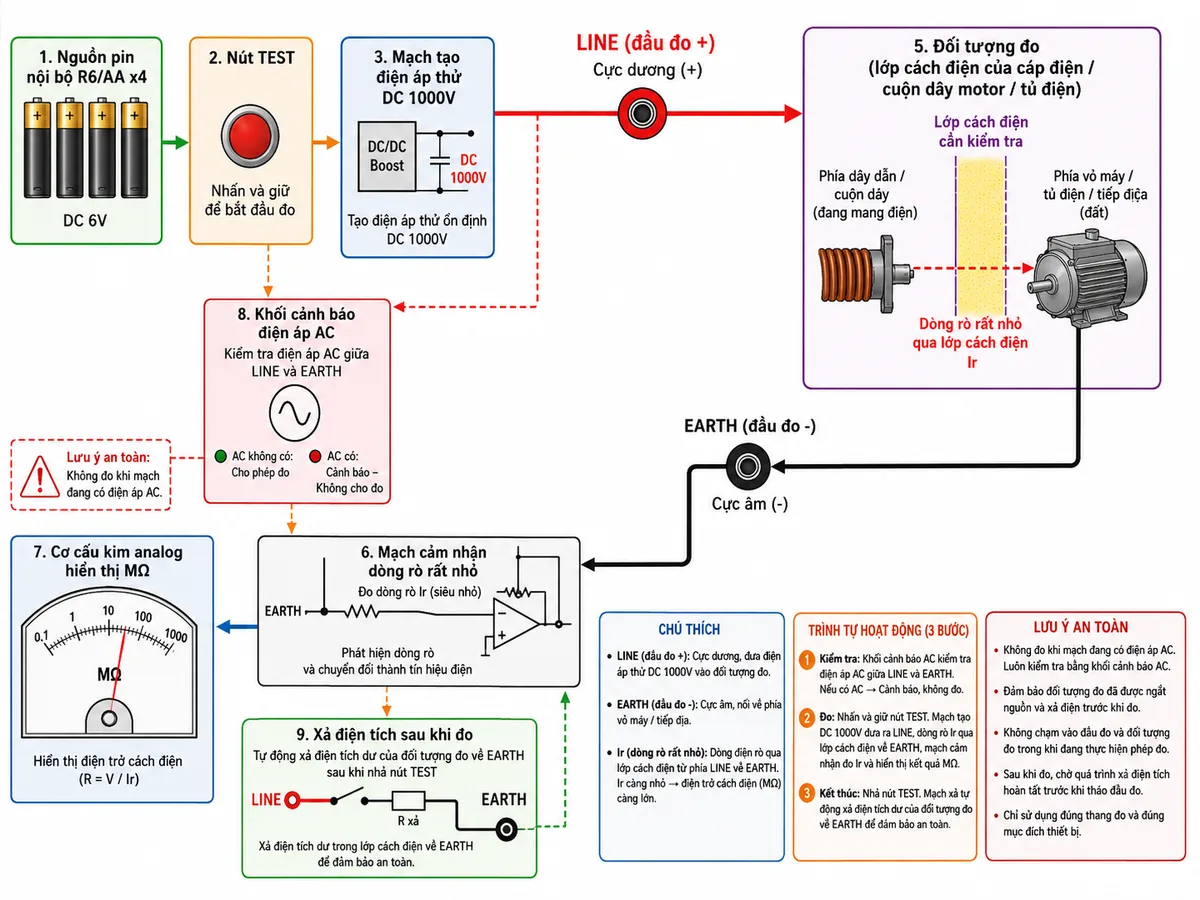

Nguyên lý hoạt động

Nguyên lý của máy đo cách điện Kyoritsu 3166 dựa trên việc đặt điện áp thử DC lên đối tượng đo và theo dõi dòng rò đi qua lớp cách điện. Mạch bên trong thiết bị chuyển dòng rò rất nhỏ thành chuyển động của kim analog trên thang MΩ. Giá trị hiển thị càng cao cho thấy khả năng cách điện càng tốt; giá trị thấp là dấu hiệu cần kiểm tra thêm tình trạng dây dẫn, cuộn dây hoặc bề mặt cách điện.

Bên cạnh chức năng đo cách điện, thiết bị còn có thang cảnh báo điện áp AC để hỗ trợ nhận biết mạch còn điện trước khi đo. Sau khi kết thúc phép đo, người vận hành nên chờ đối tượng đo xả điện tích dư theo quy trình an toàn trước khi tháo dây đo.

Ứng dụng thực tế

Đồng hồ đo điện trở cách điện KYORITSU 3166 được dùng rộng rãi trong công tác kiểm tra an toàn điện, bảo trì nhà máy, nghiệm thu hệ thống điện và đánh giá tình trạng cách điện của thiết bị sau thời gian vận hành. Sản phẩm phù hợp với thợ điện, kỹ thuật viên bảo trì, nhà thầu cơ điện, đơn vị lắp đặt tủ điện và đội vận hành hệ thống điện.

• Kiểm tra cách điện dây cáp trước khi đóng điện.
• Đánh giá tình trạng cách điện cuộn dây motor, máy bơm, quạt công nghiệp và thiết bị quay.
• Kiểm tra tủ điện điều khiển, tủ phân phối và hệ thống dây dẫn trong công trình.
• Hỗ trợ phát hiện nguy cơ rò điện do ẩm, bụi bẩn, lão hóa vật liệu cách điện hoặc lỗi lắp đặt.
• Dùng trong bảo trì định kỳ, nghiệm thu lắp đặt và kiểm tra sau sửa chữa.

Cam kết và nơi mua hàng

Khi chọn mua Đồng hồ đo điện trở cách điện KYORITSU 3166 chính hãng, khách hàng nên ưu tiên đơn vị cung cấp rõ ràng về model, nguồn gốc, phụ kiện và chính sách hỗ trợ kỹ thuật. Thiết bị đo điện là sản phẩm phục vụ kiểm tra an toàn, vì vậy chất lượng và độ tin cậy cần được đặt lên hàng đầu.

Quý khách có thể đặt mua KYORITSU 3166 tại thietbicodien để được tư vấn đúng nhu cầu sử dụng, hỗ trợ báo giá và lựa chọn thiết bị đo cách điện phù hợp cho bảo trì, nghiệm thu hoặc kiểm tra hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

KYORITSU 3166 dùng để đo gì?

KYORITSU 3166 dùng để đo điện trở cách điện của dây dẫn, cáp điện, motor, tủ điện và thiết bị điện. Thiết bị giúp đánh giá tình trạng lớp cách điện và phát hiện nguy cơ rò điện.

KYORITSU 3166 sử dụng điện áp thử bao nhiêu?

Thiết bị sử dụng điện áp thử 1000V DC để kiểm tra điện trở cách điện, phù hợp với các ứng dụng cần thang đo cách điện cao hơn so với dòng 500V.

Đồng hồ đo điện trở cách điện KYORITSU 3166 là loại kim hay loại số?

Đồng hồ đo điện trở cách điện KYORITSU 3166 là thiết bị dạng kim analog. Kiểu hiển thị này giúp người dùng quan sát trực quan xu hướng thay đổi của giá trị cách điện khi đo tại hiện trường.

Có cần ngắt nguồn trước khi đo bằng KYORITSU 3166 không?

Có. Trước khi đo điện trở cách điện, cần ngắt nguồn cấp, cô lập mạch và kiểm tra mạch không còn điện áp AC. Không được đo cách điện khi mạch đang mang điện.

KYORITSU 3166 phù hợp cho những ứng dụng nào?

Thiết bị phù hợp cho bảo trì nhà máy, kiểm tra cáp điện, kiểm tra cuộn dây motor, nghiệm thu tủ điện, kiểm tra thiết bị sau sửa chữa và đánh giá an toàn cách điện định kỳ.

Nên mua KYORITSU 3166 ở đâu?

Khách hàng nên mua máy đo điện trở cách điện KYORITSU 3166 tại đơn vị có thông tin sản phẩm rõ ràng, hỗ trợ tư vấn kỹ thuật và cung cấp đúng model theo nhu cầu sử dụng.
