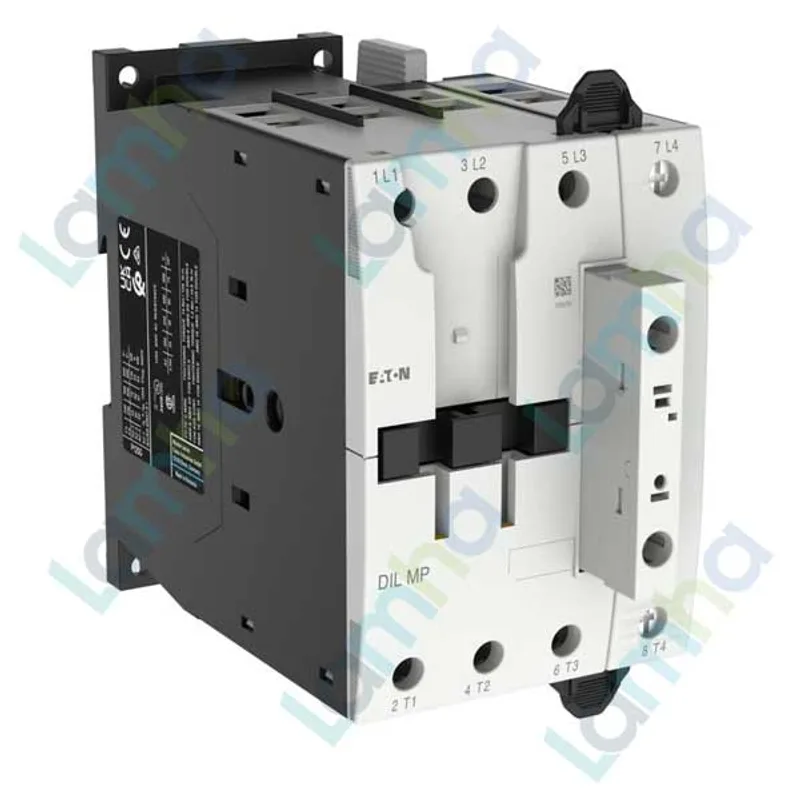

Khởi động từ (Contactor) Eaton Moeller 109903 - DILMP125(RAC120) 4P, 125A, 78kW

Khởi động từ Eaton Moeller 109903 DILMP125(RAC120) 4P 125A

Khởi động từ Eaton Moeller 109903 - DILMP125(RAC120) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt tải điện công nghiệp có dòng định mức lớn. Sản phẩm có cấu hình 4P 125A, cuộn hút RAC120 100–120V AC 50/60Hz, phù hợp cho tủ điện điều khiển, hệ thống phân phối tải, tải gia nhiệt, tải chiếu sáng công suất lớn và các ứng dụng cần đóng cắt 4 cực ổn định.

Với xuất xứ Romania và tiêu chuẩn sản xuất theo hệ sinh thái thiết bị điện Eaton, model DILMP125(RAC120) là lựa chọn phù hợp cho doanh nghiệp cần contactor công suất cao, độ bền cơ khí tốt và khả năng tích hợp linh hoạt trong tủ điện công nghiệp.

Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị đóng cắt, điều khiển và bảo vệ điện công nghiệp được sử dụng rộng rãi trong tủ điện máy móc, dây chuyền sản xuất, hệ thống HVAC, chiếu sáng và phân phối điện hạ áp. Dòng contactor DILMP được thiết kế cho các ứng dụng đóng cắt tải 4 cực, đáp ứng yêu cầu vận hành ổn định trong môi trường công nghiệp.

Sản phẩm contactor Eaton Moeller 109903 có mã model DILMP125(RAC120), được sản xuất tại Romania, thuộc nhóm khởi động từ công suất lớn dùng cho tải điện 4 cực. Thiết kế của dòng DILMP hướng đến khả năng đấu nối chắc chắn, độ bền cơ khí cao và dễ tích hợp cùng phụ kiện điều khiển của Eaton.

Ưu điểm / tính năng nổi bật

Đóng cắt tải 4 cực dòng lớn

Model DILMP125(RAC120) có 4 tiếp điểm chính thường mở, phù hợp cho các hệ thống cần đóng cắt đồng thời nhiều cực, bao gồm tải 3 pha 4 dây, tải điện trở, tải gia nhiệt, tải chiếu sáng hoặc các nhánh cấp nguồn công nghiệp yêu cầu cô lập nhiều cực.

Cuộn hút RAC120 cho nguồn điều khiển AC

Cuộn hút RAC120 100–120V AC 50/60Hz giúp contactor tương thích với các mạch điều khiển AC 110/120V phổ biến trong tủ điện công nghiệp. Thiết bị có mạch điện tử điều khiển và mạch dập nhiễu tích hợp, hỗ trợ giảm xung nhiễu trong quá trình đóng cắt cuộn hút.

Kết cấu chắc chắn, đấu nối vít tiện bảo trì

Khởi động từ sử dụng đầu nối vít cho mạch lực và mạch điều khiển, giúp việc lắp đặt trong tủ điện thuận tiện, chắc chắn và dễ kiểm tra khi bảo trì. Kết cấu 4 cực của DILMP125 phù hợp cho các hệ thống cần thiết bị đóng cắt riêng biệt, rõ ràng và dễ quản lý.

Phù hợp nhiều nhóm tải công nghiệp

DILMP125(RAC120) có thể dùng cho nhóm tải AC-1 như tải điện trở, lò điện trở, tải gia nhiệt và các tải ít cảm; đồng thời có thể ứng dụng trong mạch điều khiển động cơ theo nhóm AC-3 khi lựa chọn đúng dòng tải, công suất và điều kiện vận hành thực tế.

Mã catalogue	109903
Model	DILMP125(RAC120)
Dòng sản phẩm	Eaton Moeller DILMP 4-pole contactor
Số cực	4 cực
Cấu hình tiếp điểm chính	4 tiếp điểm thường mở
Dòng định mức AC-1 ở 400V	125A
Dòng định mức AC-3 ở 400V	80A
Công suất tải AC-1 ở 380/400V	78kW
Công suất động cơ AC-3 ở 380/400V	37kW
Điện áp cuộn hút	RAC120: 100–120V AC 50/60Hz
Kiểu vận hành cuộn hút	AC operation
Kiểu đấu nối	Đầu nối vít
Điện áp làm việc định mức	Đến 690V AC
Tiêu chuẩn / chứng nhận	IEC/EN 60947-4-1, UL, CSA, CE, VDE
Nhiệt độ môi trường làm việc	-25 đến 60°C khi lắp hở

Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính của DILMP125(RAC120)

Khởi động từ 4P 125A có nhiệm vụ đóng, ngắt mạch lực bằng tín hiệu điều khiển điện. Khi được cấp điện vào cuộn hút A1-A2, cơ cấu điện từ bên trong contactor sẽ hút lõi từ, làm các tiếp điểm chính đóng lại để cấp điện cho tải. Khi mất tín hiệu điều khiển, lò xo hồi vị đưa cơ cấu trở về trạng thái ban đầu, các tiếp điểm mở ra và ngắt tải khỏi nguồn.

Nguyên lý hoạt động trong tủ điện

Trong một mạch điều khiển điển hình, nguồn điều khiển AC 100–120V đi qua nút STOP, nút START, rơ le trung gian, PLC hoặc thermostat rồi cấp vào cuộn hút của contactor DILMP125(RAC120). Khi cuộn hút có điện, contactor đóng 4 cực mạch lực để cấp nguồn cho tải. Khi có lệnh dừng, mất điều khiển hoặc thiết bị bảo vệ tác động, cuộn hút nhả và contactor ngắt tải.

Ứng dụng thực tế

Sản phẩm phù hợp cho nhiều hệ thống điện công nghiệp cần đóng cắt tải công suất lớn, đặc biệt là các tải không cảm hoặc ít cảm như điện trở gia nhiệt, lò điện trở, hệ thống sấy, tải chiếu sáng công suất lớn, tủ phân phối phụ, tủ điều khiển máy móc và các cụm thiết bị cần đóng cắt 4 cực. Với ứng dụng động cơ, người dùng cần chọn theo thông số AC-3 thực tế, điều kiện làm việc, phương án bảo vệ quá tải và yêu cầu phối hợp ngắn mạch.

Cam kết & nơi mua hàng

Khi cần mua Khởi động từ Eaton Moeller 109903 DILMP125(RAC120) chính hãng, khách hàng nên chọn đúng model, đúng điện áp cuộn hút RAC120 và đúng yêu cầu dòng tải để đảm bảo an toàn cho tủ điện. thietbicodien cam kết cung cấp sản phẩm đúng mã hàng, hỗ trợ tư vấn lựa chọn contactor theo tải thực tế, báo giá rõ ràng và giao hàng toàn quốc.

Đặt mua contactor Eaton Moeller DILMP125(RAC120) 4P 125A chính hãng tại thietbicodien để được hỗ trợ kỹ thuật, tư vấn thay thế tương đương và nhận báo giá nhanh cho dự án tủ điện công nghiệp.

Câu hỏi thường gặp (FAQ)

DILMP125(RAC120) là khởi động từ loại mấy cực?

DILMP125(RAC120) là contactor 4 cực, có 4 tiếp điểm chính thường mở, phù hợp cho ứng dụng đóng cắt tải 4 cực trong tủ điện công nghiệp.

Cuộn hút RAC120 dùng điện áp bao nhiêu?

Cuộn hút RAC120 của model này dùng nguồn điều khiển AC 100–120V, tần số 50/60Hz. Khi đặt hàng hoặc thay thế, cần kiểm tra đúng điện áp cuộn hút để tránh chọn nhầm sang RAC240, RAC24 hoặc các biến thể khác.

Khởi động từ Eaton Moeller 109903 có dòng định mức bao nhiêu?

Khởi động từ Eaton Moeller 109903 có dòng định mức AC-1 ở 400V là 125A. Với ứng dụng động cơ theo AC-3, cần đối chiếu dòng và công suất phù hợp theo datasheet và điều kiện vận hành thực tế.

Sản phẩm 78kW có dùng cho động cơ 78kW không?

Thông số 78kW thường được hiểu theo nhóm tải AC-1 ở 380/400V, phù hợp với tải không cảm hoặc ít cảm như tải điện trở. Nếu dùng cho động cơ AC-3, cần chọn theo thông số động cơ tương ứng, không nên chỉ dựa vào con số 78kW trên tên sản phẩm.

DILMP125(RAC120) thường dùng trong ứng dụng nào?

Sản phẩm thường dùng trong tủ điều khiển công nghiệp, hệ thống gia nhiệt, lò điện trở, chiếu sáng công suất lớn, phân phối tải 4 cực và các hệ thống cần đóng cắt tải dòng lớn bằng tín hiệu điều khiển AC 100–120V.

Có thể dùng PLC để điều khiển contactor DILMP125(RAC120) không?

Có thể dùng PLC hoặc rơ le trung gian để điều khiển cuộn hút, miễn là mạch điều khiển đáp ứng đúng điện áp RAC120 và khả năng cấp dòng cho cuộn hút. Trong thực tế, rơ le trung gian thường được dùng để cách ly và tăng độ an toàn cho ngõ ra PLC.

Mua Eaton Moeller DILMP125(RAC120) chính hãng ở đâu?

Khách hàng có thể đặt mua Eaton Moeller DILMP125(RAC120) chính hãng tại thietbicodien để được tư vấn đúng model 109903, đúng điện áp cuộn hút và đúng yêu cầu tải của hệ thống.
