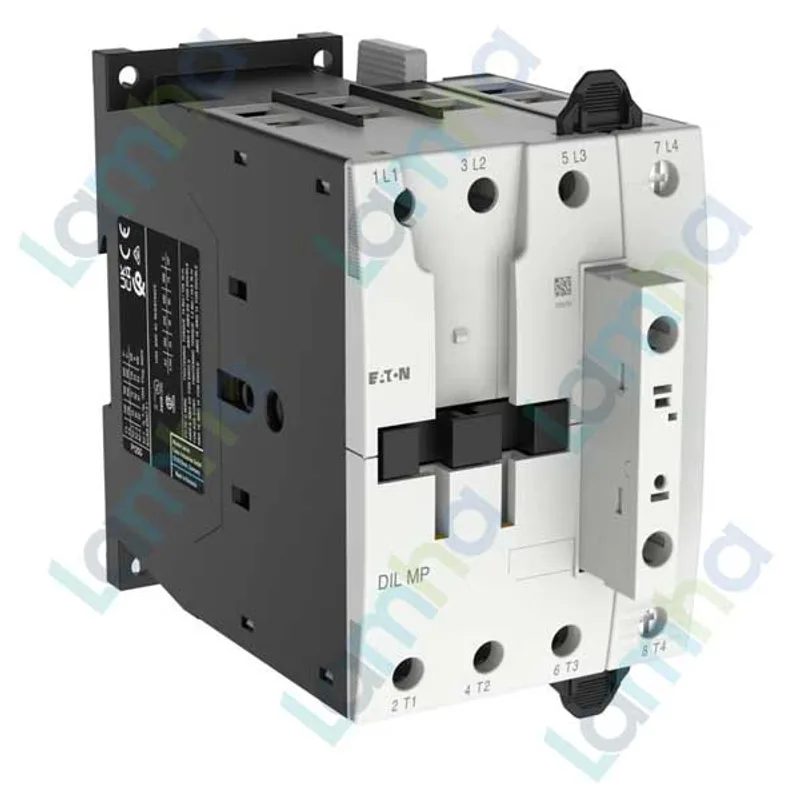

Khởi động từ (Contactor) Eaton Moeller 109925 - DILMP200(RDC240) 4P, 200A, 125kW

Giới thiệu Khởi động từ Eaton Moeller 109930 - DILMP200(RDC24) 4P, 200A, 125kW

Khởi động từ Eaton Moeller 109930 - DILMP200(RDC24) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, được thiết kế để đóng cắt tải công suất lớn trong tủ điện công nghiệp. Sản phẩm sử dụng cuộn hút DC 24-27V, có dòng định mức 200A theo nhóm tải AC-1 và phù hợp cho các hệ thống cần điều khiển 4 cực, tải điện trở, gia nhiệt, chiếu sáng công suất lớn hoặc các mạch phân phối điện hạ thế.

Eaton là thương hiệu quản lý năng lượng toàn cầu, nổi tiếng trong lĩnh vực thiết bị đóng cắt, bảo vệ và điều khiển công nghiệp. Dòng contactor Eaton Moeller được sử dụng rộng rãi trong tủ điện điều khiển, tủ phân phối, hệ thống tự động hóa nhà máy và các ứng dụng yêu cầu độ bền cơ khí cao, vận hành ổn định.

Ưu điểm và tính năng nổi bật

DILMP200(RDC24) nổi bật ở khả năng đóng cắt tải lớn, kết cấu 4 cực và cuộn hút DC phù hợp với hệ thống điều khiển dùng nguồn một chiều 24V. Thiết kế tiếp điểm chính 4NO giúp sản phẩm đáp ứng các ứng dụng cần đóng cắt đồng thời nhiều dây dẫn hoặc nhiều nhánh tải trong cùng một mạch điều khiển.

• Thiết kế contactor 4P 200A, phù hợp cho tải công nghiệp công suất lớn.
• Cuộn hút 24-27V DC, thuận tiện khi tích hợp với nguồn điều khiển DC trong tủ điện tự động hóa.
• Tiếp điểm chính 4 thường mở, phù hợp cho ứng dụng đóng cắt 4 cực.
• Có mạch triệt nhiễu tích hợp trong phần điện tử điều khiển, hỗ trợ giảm ảnh hưởng nhiễu khi đóng cắt cuộn hút.
• Đạt các tiêu chuẩn công nghiệp phổ biến như IEC/EN 60947, UL, CSA, VDE 0660 và CE.
• Đấu nối bằng terminal vít, chắc chắn cho môi trường tủ điện công nghiệp.

Thông số kỹ thuật tham khảo

Hạng mục	Giá trị
Dòng sản phẩm	Eaton Moeller DILMP contactor
Loại thiết bị	Khởi động từ / contactor 4 cực
Số cực	4P, 4 tiếp điểm chính thường mở
Dòng định mức AC-1 tại 380/400V	200A
Công suất AC-1 tại 380/400V	125kW
Dòng định mức AC-3 tại 380/400V	115A
Công suất AC-3 tại 380/400V	55kW
Điện áp cuộn hút	RDC 24: 24-27V DC
Điện áp làm việc định mức tối đa	690V AC
Điện áp cách điện định mức	690V AC
Điện áp chịu xung định mức	8000V AC
Kiểu đấu nối mạch chính	Terminal vít
Cấp bảo vệ thiết bị	IP00
Tiêu chuẩn	IEC/EN 60947, IEC/EN 60947-4-1, UL, CSA, VDE 0660, CE

Lưu ý: giá trị 125kW trong tên sản phẩm phù hợp với nhóm tải AC-1 tại 380/400V. Khi dùng cho động cơ theo nhóm tải AC-3, cần chọn theo dòng và công suất AC-3 tương ứng, đồng thời kiểm tra điều kiện lắp đặt thực tế của tủ điện.

Chức năng, nguyên lý hoạt động và ứng dụng

Khởi động từ Eaton Moeller DILMP200(RDC24) có nhiệm vụ đóng cắt mạch điện công suất thông qua tín hiệu điều khiển cấp vào cuộn hút A1-A2. Khi cuộn hút nhận nguồn DC 24-27V, lực điện từ kéo lõi từ chuyển động, làm các tiếp điểm chính đóng lại để cấp điện cho tải. Khi mất tín hiệu điều khiển, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, tiếp điểm chính mở ra và ngắt nguồn tải.

Với cấu trúc contactor 4 cực 200A, sản phẩm phù hợp cho các ứng dụng cần đóng cắt đồng thời 3 pha và trung tính, hoặc các mạch tải 4 dây trong tủ phân phối hạ thế. Trong thực tế, thiết bị thường được kết hợp với MCCB, CB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ quá tải để tạo thành hệ thống điều khiển an toàn hơn.

• Đóng cắt tải điện trở, lò nhiệt, điện trở sấy và hệ thống gia nhiệt công nghiệp.
• Điều khiển tải chiếu sáng công suất lớn trong nhà xưởng, trung tâm thương mại hoặc công trình kỹ thuật.
• Sử dụng trong tủ điều khiển động cơ khi thông số tải phù hợp với định mức AC-3.
• Ứng dụng trong tủ phân phối, tủ ATS, tủ điều khiển tự động hóa và hệ thống điện công nghiệp.
• Phù hợp với hệ thống điều khiển dùng nguồn DC 24V, PLC hoặc rơ le trung gian.

Cam kết và nơi mua hàng

Khi cần mua khởi động từ Eaton Moeller 109930 chính hãng, đúng model DILMP200(RDC24), quý khách nên lựa chọn nguồn cung rõ ràng để đảm bảo thiết bị phù hợp với thiết kế tủ điện, tải thực tế và yêu cầu vận hành lâu dài.

Tại thietbicodien, chúng tôi cung cấp sản phẩm thiết bị điện công nghiệp chính hãng, hỗ trợ tư vấn chọn contactor Eaton Moeller theo dòng tải, điện áp cuộn hút, số cực, kiểu tải AC-1 hoặc AC-3 và điều kiện lắp đặt thực tế. Liên hệ thietbicodien để được báo giá nhanh, tư vấn kỹ thuật và hỗ trợ đặt hàng đúng mã.

Câu hỏi thường gặp (FAQ)

DILMP200(RDC24) là contactor dùng cho điện áp cuộn hút bao nhiêu?

DILMP200(RDC24) sử dụng cuộn hút DC 24-27V, phù hợp với hệ thống điều khiển dùng nguồn một chiều 24V trong tủ điện công nghiệp hoặc hệ thống PLC.

Khởi động từ Eaton Moeller 109930 có mấy cực?

Sản phẩm là contactor 4P, gồm 4 tiếp điểm chính thường mở, dùng để đóng cắt đồng thời 4 đường mạch trong các ứng dụng điện công nghiệp.

Thông số 200A và 125kW của sản phẩm được hiểu như thế nào?

Thông số 200A và 125kW phù hợp với nhóm tải AC-1 tại điện áp 380/400V. Nếu dùng cho động cơ, cần đối chiếu thêm định mức AC-3 để chọn thiết bị đúng tải.

DILMP200(RDC24) có dùng được cho động cơ 3 pha không?

Có thể dùng cho động cơ 3 pha khi dòng làm việc, công suất động cơ và chế độ đóng cắt nằm trong định mức AC-3 của thiết bị. Nên kết hợp thêm rơ le nhiệt hoặc thiết bị bảo vệ động cơ phù hợp.

Sản phẩm có phù hợp cho tải gia nhiệt không?

Có. Dòng DILMP của Eaton Moeller được thiết kế cho các tải AC-1 như tải không cảm hoặc ít cảm, trong đó có tải điện trở và lò điện trở, nên phù hợp với nhiều hệ thống gia nhiệt công nghiệp.

Contactor Eaton Moeller DILMP200(RDC24) có mạch chống nhiễu không?

Model này có mạch triệt nhiễu tích hợp trong phần điện tử điều khiển cuộn hút, giúp giảm ảnh hưởng nhiễu điện khi vận hành trong hệ thống điều khiển công nghiệp.
