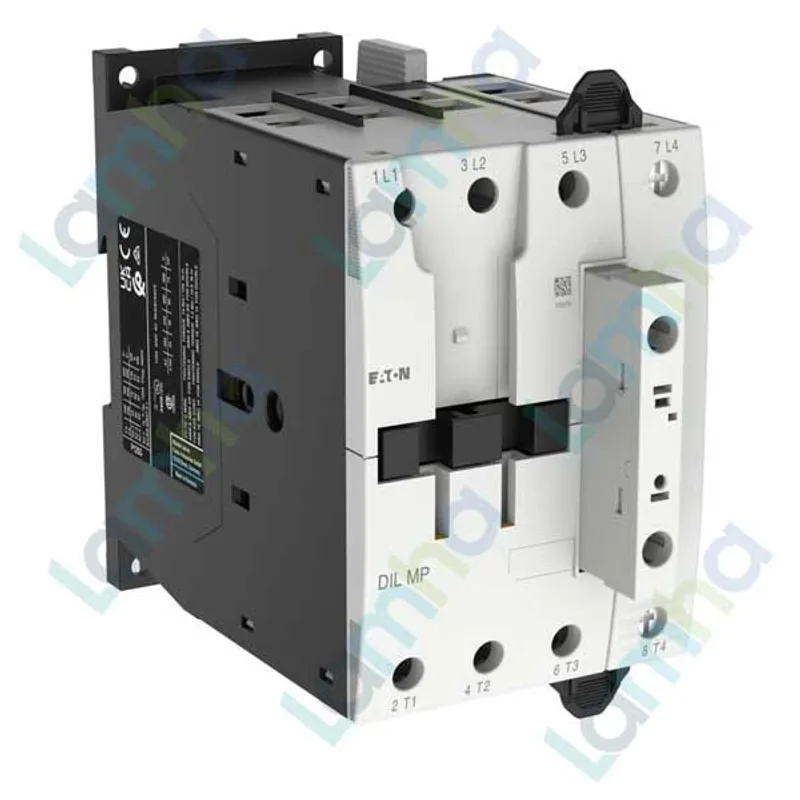

Khởi động từ (Contactor) Eaton Moeller 109915 - DILMP160(RDC240) 4P, 160A, 100kW

Khởi động từ Eaton Moeller 109915 DILMP160(RAC240) 4P 160A

Khởi động từ Eaton Moeller 109915 DILMP160(RAC240) là contactor công suất lớn thuộc dòng DILMP của Eaton Moeller, được thiết kế để đóng cắt tải điện công nghiệp, tải động cơ và các hệ thống điều khiển trong tủ điện. Theo mã hàng 109915, model chuẩn được Eaton công bố là DILMP160(RAC240), sử dụng cuộn hút RAC 240 cho nguồn điều khiển AC dải 190–240V, phù hợp với nhiều ứng dụng điều khiển phổ biến trong nhà máy.

Eaton là thương hiệu quản lý năng lượng toàn cầu, nổi tiếng trong lĩnh vực thiết bị đóng cắt, điều khiển, bảo vệ và tự động hóa công nghiệp. Dòng Moeller được kế thừa trong hệ sinh thái sản phẩm Eaton, thường được lựa chọn cho tủ điện phân phối, tủ điều khiển động cơ, hệ thống HVAC, bơm, quạt, chiếu sáng công suất lớn và tải điện trở.

Ưu điểm và tính năng nổi bật

Contactor Eaton Moeller 4P 160A được đánh giá cao nhờ khả năng đóng cắt ổn định, kết cấu chắc chắn và dễ tích hợp vào hệ thống điều khiển công nghiệp. Thiết bị phù hợp cho các ứng dụng cần đóng cắt đồng thời nhiều cực, đặc biệt trong các mạch tải 3 pha có dây trung tính hoặc các hệ thống yêu cầu cách ly 4 cực.

• Thiết kế chuyên dụng cho đóng cắt tải 4 cực trong tủ điện công nghiệp.
• Cuộn hút RAC 240 hỗ trợ dải điện áp điều khiển rộng, thuận tiện cho hệ thống AC 50/60Hz.
• Tiếp điểm chính có khả năng chịu tải cao, phù hợp cho tải AC-1 và các ứng dụng điều khiển động cơ theo đúng điều kiện sử dụng.
• Kết cấu đấu nối bằng vít giúp lắp đặt chắc chắn, phù hợp môi trường tủ điện công nghiệp.
• Có thể kết hợp với phụ kiện Eaton tương thích như tiếp điểm phụ, cuộn hút thay thế, khóa liên động hoặc thiết bị bảo vệ đi kèm.

Hạng mục	Giá trị tham khảo theo model 109915 / DILMP160(RAC240)
Dòng sản phẩm	Eaton Moeller series DILMP contactor
Mã hàng Eaton	109915
Model chuẩn	DILMP160(RAC240)
Số cực chính	4 cực, tiếp điểm chính thường mở
Dòng làm việc định mức AC-1	160 A tại 380/400/415 V
Công suất tải AC-1	100 kW tại 380/400 V, 50 Hz
Dòng làm việc AC-3	95 A tại 220–500 V; 80 A tại 660/690 V
Điện áp cuộn hút	RAC 240: 190–240 V AC, 50/60 Hz
Điện áp cách điện định mức	690 V
Tiêu chuẩn/chứng nhận	IEC/EN 60947, IEC/EN 60947-4-1, CE, UL, CSA, VDE
Kiểu đấu nối	Đầu nối vít
Nhiệt độ làm việc tham khảo	-25°C đến 60°C; khi lắp trong vỏ/tủ: đến 40°C
Kích thước tham khảo	160 x 170 x 122 mm
Khối lượng tham khảo	2.73 kg
Xuất xứ	Romania

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

Khởi động từ DILMP160(RAC240) có chức năng đóng, ngắt và điều khiển nguồn cấp cho tải điện thông qua tín hiệu điều khiển đưa vào cuộn hút. Khi kết hợp với CB, MCCB, cầu chì, rơ le nhiệt hoặc bộ điều khiển PLC, thiết bị giúp tạo thành mạch điều khiển tải an toàn, dễ vận hành và dễ bảo trì.

Nguyên lý hoạt động

Khi cuộn hút A1-A2 được cấp nguồn điều khiển AC trong dải làm việc phù hợp, từ trường sinh ra trong mạch từ sẽ hút lõi động, làm các tiếp điểm chính đóng lại để cấp điện cho tải. Khi tín hiệu điều khiển bị ngắt, lực hút điện từ mất đi, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu và các tiếp điểm chính mở ra, ngắt nguồn cấp cho tải.

Trong thực tế, contactor 4P Eaton Moeller thường được điều khiển qua nút nhấn START/STOP, công tắc chọn chế độ, rơ le trung gian, thermostat, cảm biến hoặc tín hiệu từ PLC. Nhờ cơ chế đóng cắt điện từ, thiết bị cho phép điều khiển tải công suất lớn từ mạch điều khiển có công suất nhỏ hơn.

Ứng dụng tiêu biểu

Sản phẩm phù hợp cho tủ điện công nghiệp, tủ điều khiển động cơ, hệ thống bơm, quạt, máy nén, HVAC, dây chuyền sản xuất, tải gia nhiệt, tải chiếu sáng công suất lớn và các hệ thống cần khởi động từ 4 cực 160A. Với cấu hình 4 cực, thiết bị đặc biệt hữu ích khi cần đóng cắt đồng thời nhiều đường nguồn, bao gồm cả dây trung tính trong một số sơ đồ điện.

Cam kết và nơi mua hàng

Khi cần mua Khởi động từ Eaton Moeller 109915 DILMP160(RAC240) chính hãng, khách hàng nên chọn đúng mã hàng, đúng model cuộn hút và kiểm tra thông số ứng dụng trước khi lắp đặt. Việc lựa chọn đúng contactor giúp hệ thống vận hành ổn định, giảm rủi ro quá tải, nóng tiếp điểm hoặc sai điện áp cuộn hút.

Đặt mua sản phẩm chính hãng tại thietbicodien để được hỗ trợ báo giá, tư vấn chọn mã phù hợp, kiểm tra khả năng thay thế tương đương và cung cấp thiết bị điện công nghiệp đúng nhu cầu sử dụng.

Câu hỏi thường gặp (FAQ)

1. Eaton Moeller 109915 là model DILMP160(RAC240) hay DILMP160(RDC240)?

Theo mã hàng 109915, model chuẩn được công bố là DILMP160(RAC240), sử dụng cuộn hút RAC 240 cho nguồn điều khiển AC 190–240V 50/60Hz. Cách ghi DILMP160(RDC240) có thể là nhầm lẫn khi nhập tên sản phẩm, vì vậy nên đối chiếu lại mã hàng trước khi đặt mua.

2. DILMP160(RAC240) dùng cho tải bao nhiêu?

Thiết bị có dòng làm việc AC-1 160A và công suất tải AC-1 100kW tại 380/400V, 50Hz. Với tải động cơ AC-3, cần chọn theo dòng làm việc và công suất động cơ thực tế, không nên chỉ dựa vào giá trị công suất AC-1.

3. Khởi động từ 4P khác gì contactor 3P?

Khởi động từ 4P có 4 tiếp điểm chính, cho phép đóng cắt đồng thời 4 đường điện. Loại này thường dùng cho hệ thống 3 pha 4 dây, tải cần ngắt cả dây trung tính hoặc các ứng dụng yêu cầu cách ly nhiều cực hơn so với contactor 3P.

4. Cuộn hút RAC240 của DILMP160 dùng điện áp nào?

Cuộn hút RAC240 của model này dùng nguồn điều khiển AC trong dải 190–240V, tần số 50/60Hz. Khi lắp đặt, cần cấp đúng điện áp điều khiển vào A1-A2 để contactor đóng cắt ổn định và tránh hư hỏng cuộn hút.

5. DILMP160(RAC240) có dùng để điều khiển động cơ được không?

Có. Sản phẩm có thể dùng trong mạch điều khiển động cơ nếu thông số tải, dòng AC-3, công suất động cơ, kiểu khởi động và thiết bị bảo vệ đi kèm được chọn đúng. Với động cơ công suất lớn, nên kết hợp thêm MCCB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ phù hợp.

6. Khi mua Eaton Moeller DILMP160 cần kiểm tra những gì?

Cần kiểm tra đúng mã hàng 109915, đúng model DILMP160(RAC240), đúng điện áp cuộn hút, số cực, dòng tải, điều kiện lắp đặt trong tủ và phụ kiện đi kèm nếu cần. Việc kiểm tra kỹ giúp tránh mua nhầm sang biến thể cuộn hút DC hoặc biến thể điện áp khác.

7. Có thể thay thế contactor cũ bằng DILMP160(RAC240) không?

Có thể thay thế nếu các thông số điện, số cực, điện áp cuộn hút, kích thước lắp đặt, kiểu đấu nối và cấp bảo vệ của mạch phù hợp. Trước khi thay thế, nên đối chiếu sơ đồ đấu dây và catalogue kỹ thuật để bảo đảm tương thích với tủ điện hiện hữu.
