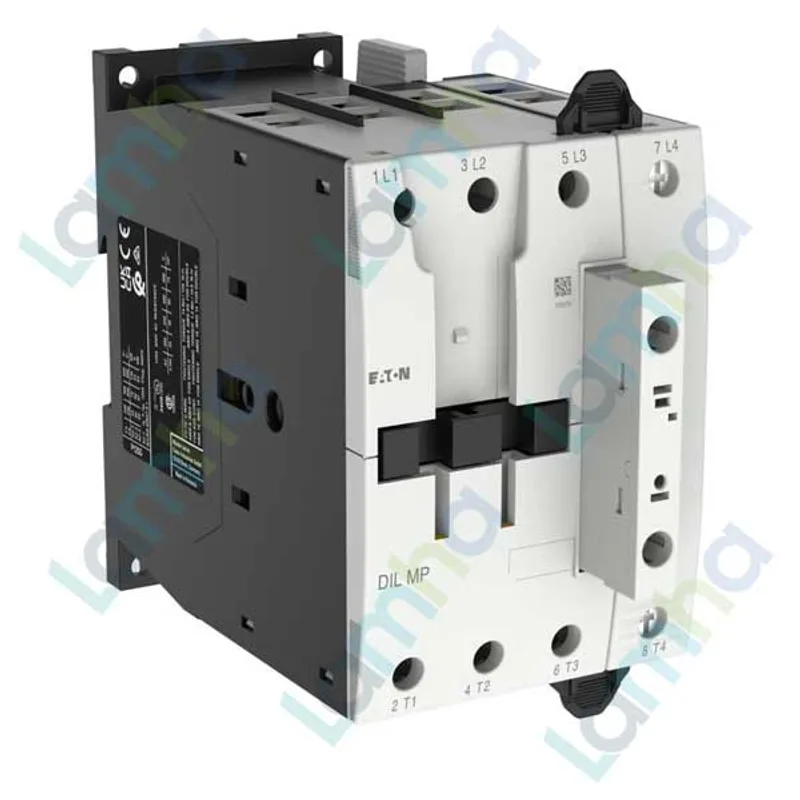

Khởi động từ (Contactor) Eaton Moeller 109920 - DILMP160(RDC24) 4P, 160A, 100kW

Giới thiệu Khởi động từ Eaton Moeller 109920 - DILMP160(RDC24) 4P, 160A, 100kW

Khởi động từ Eaton Moeller 109920 - DILMP160(RDC24) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, được thiết kế để đóng cắt tải điện công nghiệp công suất lớn, đặc biệt phù hợp cho các hệ thống cần contactor 4P 160A dùng nguồn điều khiển DC 24V. Sản phẩm có mã hàng DILMP160(RDC24), thương hiệu Eaton Moeller, xuất xứ Romania, thường được ứng dụng trong tủ điện điều khiển, hệ thống phân phối tải, gia nhiệt, chiếu sáng công suất lớn và các mạch động lực yêu cầu độ tin cậy cao.

Eaton là thương hiệu thiết bị điện công nghiệp toàn cầu, nổi tiếng với các giải pháp đóng cắt, bảo vệ và điều khiển điện hạ thế. Dòng Moeller DILMP được phát triển cho các ứng dụng contactor công suất lớn, giúp vận hành ổn định trong môi trường công nghiệp và dễ tích hợp vào hệ thống tủ điện.

Thông tin tham khảo	Giá trị
Dòng sản phẩm	Eaton Moeller DILMP 4-pole contactor
Mã catalog	109920
Model	DILMP160(RDC24)
Số cực	4P, 4 tiếp điểm chính thường mở
Dòng định mức AC-1	160 A
Công suất AC-1 tại 380/400 V, 50 Hz	100 kW
Điện áp điều khiển	RDC 24: 24 - 27 V DC
Kiểu vận hành cuộn hút	DC operation
Kiểu đấu nối	Đầu vít
Điện áp cách điện định mức Ui	690 V
Cấp bảo vệ thiết bị	IP00
Kích thước tham khảo	160 x 170 x 122 mm
Khối lượng tham khảo	2.73 kg
Chứng nhận, tiêu chuẩn	CE, UL, CSA, VDE, IEC/EN 60947-4-1

Ưu điểm và tính năng nổi bật

Đóng cắt tải công suất lớn, phù hợp tủ điện công nghiệp

Với cấu hình 4 cực 160A, Eaton Moeller 109920 phù hợp cho các mạch điều khiển tải 4 cực, các hệ thống cần đóng cắt đồng thời nhiều dây dẫn hoặc cần xử lý tải công nghiệp có dòng lớn. Đây là lựa chọn phù hợp cho tủ điện phân phối, tủ điều khiển máy móc và các hệ thống yêu cầu contactor vận hành bền bỉ.

Nguồn điều khiển DC 24V tiện tích hợp PLC

Model DILMP160(RDC24) sử dụng nguồn điều khiển 24 - 27 V DC, thuận tiện cho các hệ thống tự động hóa dùng nguồn điều khiển DC, PLC, relay trung gian hoặc mạch điều khiển điện tử. Cấu hình này giúp contactor dễ kết nối trong các dây chuyền công nghiệp hiện đại.

Có mạch dập nhiễu trong khối điện tử điều khiển

Sản phẩm được trang bị mạch dập nhiễu trong điện tử điều khiển, giúp hạn chế xung điện phát sinh khi đóng ngắt cuộn hút. Tính năng này đặc biệt hữu ích khi contactor làm việc gần PLC, bộ điều khiển, cảm biến hoặc các thiết bị điện tử nhạy nhiễu trong tủ điện.

Ứng dụng linh hoạt theo nhóm tải AC-1 và AC-3

Eaton Moeller DILMP160(RDC24) được thiết kế cho các nhóm tải như AC-1 và AC-3/AC-3e. Khi dùng cho tải điện trở, lò điện trở, gia nhiệt hoặc tải ít cảm, người dùng cần đối chiếu theo mức AC-1. Khi dùng cho động cơ không đồng bộ, cần kiểm tra theo mức AC-3 phù hợp với điện áp và công suất thực tế của động cơ.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

Contactor Eaton Moeller DILMP160(RDC24) có nhiệm vụ đóng ngắt mạch động lực bằng tín hiệu điều khiển điện áp thấp DC 24V. Khi có lệnh điều khiển, cuộn hút tạo từ trường kéo lõi từ, làm các tiếp điểm chính đóng lại để cấp điện cho tải. Khi tín hiệu điều khiển mất, lực lò xo đưa cơ cấu về trạng thái ban đầu, tiếp điểm mở ra và ngắt nguồn cấp cho tải.

Nguyên lý hoạt động bằng lời dễ hiểu

Trong tủ điện, nguồn điều khiển DC 24V thường đi qua nút STOP, nút START, relay, PLC hoặc mạch điều khiển liên động trước khi cấp vào cuộn hút A1-A2 của contactor. Khi cuộn hút được cấp điện đúng dải 24 - 27 V DC, contactor chuyển trạng thái đóng, cho phép dòng điện đi qua các tiếp điểm chính để vận hành tải. Khi mạch điều khiển ngắt, contactor nhả, tiếp điểm chính mở và tải dừng hoạt động.

Ứng dụng tiêu biểu

Sản phẩm phù hợp cho tủ điện điều khiển công nghiệp, hệ thống phân phối tải 3 pha hoặc 4 cực, tủ điều khiển gia nhiệt, lò điện trở, chiếu sáng công suất lớn, bơm, quạt, máy nén và các dây chuyền tự động hóa cần contactor DC 24V. Với tải động cơ, nên chọn kèm MCCB, cầu chì, relay nhiệt hoặc thiết bị bảo vệ phù hợp để đảm bảo an toàn và đúng tiêu chuẩn vận hành.

Cam kết và nơi mua hàng

Khi cần mua khởi động từ Eaton Moeller 109920 DILMP160(RDC24) chính hãng, hãy đặt hàng tại thietbicodien để được tư vấn đúng model, đúng điện áp cuộn hút và đúng nhu cầu tải thực tế. Chúng tôi hỗ trợ báo giá nhanh, kiểm tra thông số theo ứng dụng, cung cấp sản phẩm rõ nguồn gốc và phù hợp cho tủ điện công nghiệp.

Để tránh chọn sai contactor, khách hàng nên cung cấp thông tin về loại tải, điện áp mạch động lực, điện áp điều khiển, dòng làm việc, công suất tải và kiểu lắp đặt trong tủ. Đội ngũ thietbicodien sẽ hỗ trợ đối chiếu model DILMP160(RDC24) với yêu cầu kỹ thuật trước khi mua hàng.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 109920 DILMP160(RDC24) dùng điện áp cuộn hút bao nhiêu?

Model này sử dụng điện áp điều khiển RDC 24, tương ứng dải 24 - 27 V DC. Đây là lựa chọn phù hợp cho tủ điện điều khiển dùng nguồn DC 24V, PLC hoặc relay trung gian.

DILMP160(RDC24) là contactor mấy cực?

DILMP160(RDC24) là contactor 4 cực, có 4 tiếp điểm chính thường mở, phù hợp cho các ứng dụng cần đóng cắt đồng thời nhiều cực trong mạch động lực.

Thông số 160A của Eaton Moeller 109920 áp dụng cho loại tải nào?

Thông số 160A được hiểu theo nhóm tải AC-1 trong điều kiện định mức. Nếu dùng cho động cơ hoặc tải cảm, cần kiểm tra thêm theo nhóm AC-3/AC-3e và đối chiếu với điện áp, công suất động cơ thực tế.

Sản phẩm 100kW có dùng trực tiếp cho động cơ 100kW không?

Không nên hiểu mặc định như vậy. Mức 100kW thường gắn với công suất AC-1 tại 380/400V cho tải ít cảm hoặc tải điện trở. Với động cơ, cần chọn theo dòng và công suất AC-3 tương ứng, đồng thời kết hợp thiết bị bảo vệ phù hợp.

DILMP160(RDC24) có phù hợp với hệ thống PLC không?

Có. Do sử dụng nguồn điều khiển DC 24V và có mạch điện tử điều khiển, sản phẩm thuận tiện tích hợp trong tủ điều khiển tự động hóa dùng PLC, relay trung gian hoặc tín hiệu điều khiển DC.

Cần lắp thêm thiết bị bảo vệ nào khi dùng contactor này?

Tùy loại tải, người dùng nên kết hợp MCCB, CB, cầu chì, relay nhiệt hoặc thiết bị bảo vệ quá tải, ngắn mạch và mất pha phù hợp. Contactor có chức năng đóng cắt, không thay thế hoàn toàn thiết bị bảo vệ mạch.

Mua Eaton Moeller DILMP160(RDC24) chính hãng ở đâu?

Khách hàng có thể mua Eaton Moeller DILMP160(RDC24) chính hãng tại thietbicodien để được tư vấn đúng model, đúng điện áp điều khiển DC 24V và đúng yêu cầu ứng dụng trong tủ điện công nghiệp.
