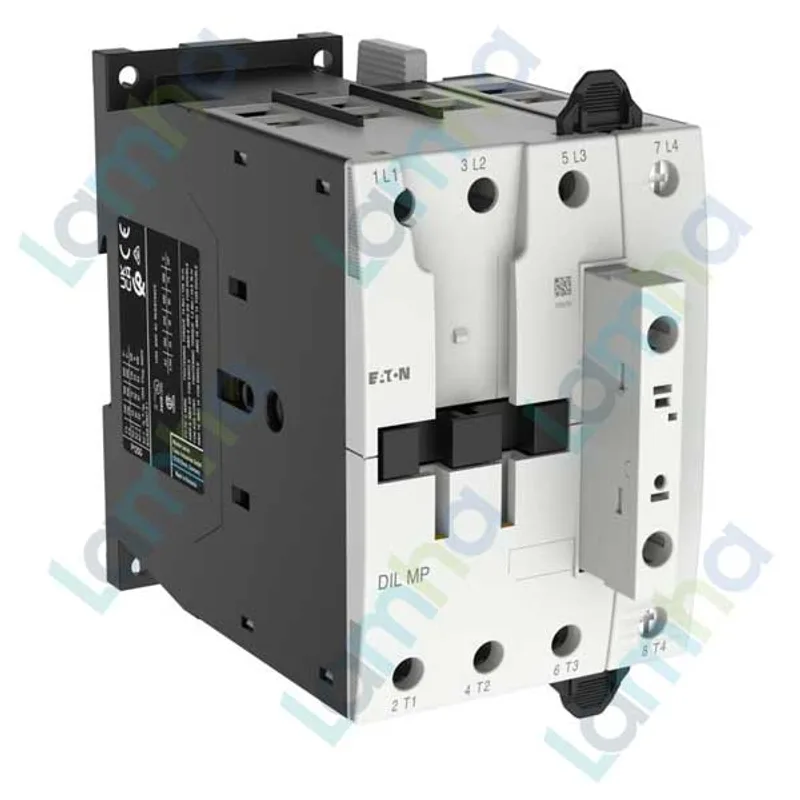

Khởi động từ (Contactor) Eaton Moeller 109910 - DILMP125(RDC24) 4P, 125A, 78kW

Giới thiệu Khởi động từ Eaton Moeller 109910 - DILMP125(RDC24) 4P 125A 78kW

Khởi động từ Eaton Moeller 109910 - DILMP125(RDC24) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, được thiết kế để đóng cắt tải điện công nghiệp có dòng lớn trong tủ điện điều khiển, tủ phân phối và hệ thống tự động hóa. Model DILMP125(RDC24) sử dụng cuộn hút điều khiển DC 24-27V, phù hợp cho các mạch điều khiển dùng nguồn DC, PLC hoặc rơ le trung gian.

Eaton là thương hiệu quản lý năng lượng quốc tế, nổi bật trong lĩnh vực thiết bị đóng cắt, bảo vệ và điều khiển hạ thế. Dòng Moeller được biết đến với độ bền cơ khí, khả năng làm việc ổn định và tính tương thích cao trong các ứng dụng công nghiệp. Sản phẩm có xuất xứ Romania, phù hợp cho các hệ thống yêu cầu contactor 4P 125A chất lượng cao.

Ưu điểm và tính năng nổi bật

Contactor Eaton Moeller DILMP125(RDC24) được lựa chọn cho các hệ thống cần đóng cắt tải lớn, vận hành ổn định và dễ tích hợp trong tủ điện công nghiệp.

• Thiết kế 4 cực 4P, phù hợp cho tải 4 dây hoặc các ứng dụng cần đóng cắt đồng thời nhiều cực.
• Dòng định mức AC-1 125A, đáp ứng tốt cho tải điện trở, tải gia nhiệt, chiếu sáng công suất lớn và các tải công nghiệp tương tự.
• Cuộn hút RDC24 24-27V DC, thuận tiện khi tích hợp với nguồn điều khiển DC, PLC hoặc hệ thống tự động hóa.
• Có mạch dập nhiễu tích hợp trong phần điện tử điều khiển, giúp giảm nhiễu điện khi đóng cắt cuộn hút.
• Đầu nối vít chắc chắn, phù hợp môi trường tủ điện công nghiệp cần đấu nối bền và ổn định.
• Tuân theo các tiêu chuẩn quốc tế như IEC/EN 60947, VDE, UL và CSA, hỗ trợ sử dụng trong nhiều hệ thống kỹ thuật.

Thông số kỹ thuật tham khảo

Dòng sản phẩm	Eaton Moeller DILMP 4-pole contactor
Mã catalog	109910
Model	DILMP125(RDC24)
Số cực	4P
Điện áp cuộn hút	RDC24: 24-27V DC
Kiểu vận hành cuộn hút	DC operation
Dòng định mức AC-1	125A tại 40°C khi lắp thoáng
Công suất tham khảo tại 380/400V	78kW theo điều kiện AC-1
Dòng AC-3 tham khảo tại 380/400V	80A
Điện áp cách điện định mức	690V AC
Điện áp chịu xung định mức	8000V AC
Kiểu đầu nối	Screw terminals
Mạch dập nhiễu	Tích hợp trong điện tử điều khiển
Nhiệt độ làm việc khi lắp thoáng	-25°C đến +60°C
Tiêu chuẩn	IEC/EN 60947, VDE 0660, UL, CSA

Chức năng, nguyên lý hoạt động và ứng dụng

Khởi động từ Eaton Moeller 109910 có nhiệm vụ đóng cắt mạch lực bằng cơ cấu điện từ. Khi cuộn hút A1-A2 được cấp nguồn điều khiển DC 24-27V, lực từ sinh ra sẽ hút lõi từ, làm các tiếp điểm chính đóng lại và cấp điện cho tải. Khi tín hiệu điều khiển mất hoặc bị ngắt, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, các tiếp điểm chính mở ra và ngắt tải.

Với cấu hình contactor 4P 125A, sản phẩm phù hợp cho các ứng dụng cần đóng cắt đồng thời nhiều cực trong hệ thống điện công nghiệp. Thiết bị thường được dùng trong tủ điều khiển tải gia nhiệt, lò điện trở, hệ thống chiếu sáng công suất lớn, tủ phân phối phụ, mạch điều khiển động cơ theo điều kiện chọn tải phù hợp và các dây chuyền tự động hóa dùng nguồn điều khiển DC 24V.

Khi sử dụng cho tải động cơ, cần lựa chọn theo đúng cấp tải AC-3, dòng làm việc thực tế, điện áp hệ thống và điều kiện lắp đặt. Với tải điện trở hoặc tải ít cảm, có thể tham chiếu theo cấp AC-1. Việc phối hợp thêm MCCB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ phù hợp sẽ giúp hệ thống vận hành an toàn và bền bỉ hơn.

Cam kết và nơi mua hàng

Khi cần mua DILMP125(RDC24) chính hãng, khách hàng nên chọn đúng model, đúng điện áp cuộn hút và đúng cấu hình 4P 125A để tránh sai lệch khi lắp đặt trong tủ điện. Sản phẩm phù hợp cho kỹ sư điện, nhà máy, đơn vị chế tạo tủ điện và đội bảo trì cần một giải pháp đóng cắt tin cậy cho tải công nghiệp.

Để được tư vấn chọn đúng khởi động từ Eaton Moeller 109910, báo giá nhanh và đặt mua hàng chính hãng, hãy truy cập thietbicodien. thietbicodien cam kết hỗ trợ đúng mã hàng, đúng thông số kỹ thuật, cung cấp sản phẩm phù hợp cho nhu cầu thay thế, lắp mới và dự phòng trong hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

DILMP125(RDC24) là contactor dùng cho nguồn điều khiển nào?

DILMP125(RDC24) sử dụng cuộn hút điều khiển DC 24-27V, phù hợp với tủ điện dùng nguồn DC 24V, PLC, bộ điều khiển hoặc rơ le trung gian.

Khởi động từ Eaton Moeller 109910 có mấy cực?

Sản phẩm là contactor 4 cực, thường được dùng khi cần đóng cắt đồng thời 4 đường mạch lực hoặc các ứng dụng tải 4 dây trong hệ thống điện công nghiệp.

DILMP125(RDC24) có dòng định mức bao nhiêu?

Model này có dòng định mức AC-1 125A trong điều kiện lắp thoáng ở 40°C. Khi dùng cho động cơ hoặc tải cảm, cần kiểm tra thêm cấp tải AC-3 và điều kiện vận hành thực tế.

Con số 78kW của Eaton Moeller DILMP125(RDC24) nên hiểu như thế nào?

Thông số 78kW thường được tham chiếu theo điều kiện AC-1 tại 380/400V. Nếu dùng cho động cơ, không nên chỉ dựa vào 78kW mà cần chọn theo dòng tải, cấp AC-3 và yêu cầu bảo vệ của hệ thống.

Contactor Eaton Moeller 109910 phù hợp cho ứng dụng nào?

Sản phẩm phù hợp cho tủ điện công nghiệp, tủ điều khiển tải gia nhiệt, tải điện trở, chiếu sáng công suất lớn, hệ thống phân phối phụ và các mạch đóng cắt tải cần cuộn hút DC 24V.

DILMP125(RDC24) có mạch dập nhiễu không?

Model này có mạch dập nhiễu tích hợp trong điện tử điều khiển, giúp hạn chế nhiễu phát sinh khi đóng cắt cuộn hút trong hệ thống điều khiển.

Mua khởi động từ Eaton Moeller DILMP125(RDC24) ở đâu?

Khách hàng có thể mua khởi động từ Eaton Moeller DILMP125(RDC24) chính hãng tại thietbicodien để được tư vấn đúng model, đúng điện áp cuộn hút và đúng nhu cầu lắp đặt.
