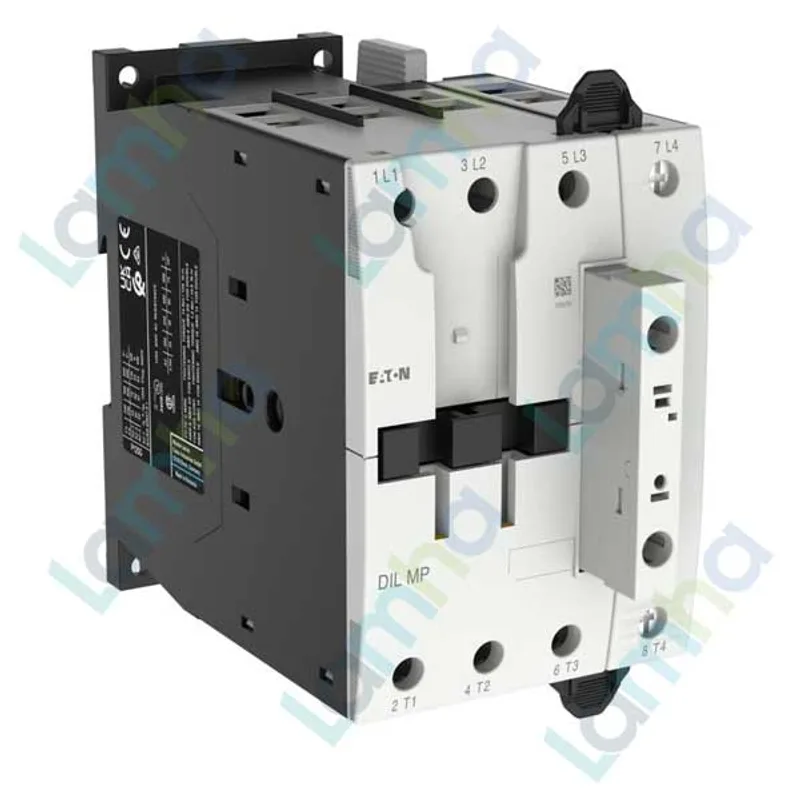

Khởi động từ (Contactor) Eaton Moeller 109914 - DILMP160(RAC24) 4P, 160A, 100kW

Khởi động từ Eaton Moeller 109914 - DILMP160(RAC24) 4P, 160A, 100kW

Khởi động từ Eaton Moeller 109914 - DILMP160(RAC24) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, được thiết kế cho các hệ thống đóng cắt tải điện công nghiệp cần độ ổn định cao, đặc biệt là tải AC-1, tải điện trở, gia nhiệt, chiếu sáng công suất lớn và các mạch cần đóng cắt đồng thời 4 cực.

Sản phẩm có mã DILMP160(RAC24), dòng định mức 160A, cuộn hút điều khiển RAC24 24V AC 50/60Hz và công suất làm việc AC-1 tại 380/400V đạt 100kW. Đây là lựa chọn phù hợp cho tủ điện công nghiệp, hệ thống phân phối điện, máy móc sản xuất và các ứng dụng cần contactor 4P 160A bền bỉ.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng thuộc tập đoàn Eaton, chuyên cung cấp các giải pháp đóng cắt, bảo vệ, điều khiển và quản lý năng lượng cho nhiều lĩnh vực như nhà máy, tòa nhà, hạ tầng, hệ thống tự động hóa và tủ điện phân phối.

Dòng DILMP của Eaton Moeller được phát triển cho các ứng dụng contactor 4 cực, tối ưu cho việc đóng cắt tải AC-1 và các tải điện công nghiệp có yêu cầu vận hành ổn định. Với xuất xứ Romania, khởi động từ Eaton Moeller DILMP160(RAC24) phù hợp cho các công trình yêu cầu thiết bị chất lượng châu Âu, độ tin cậy cao và khả năng làm việc lâu dài trong môi trường công nghiệp.

2) Ưu điểm / tính năng nổi bật

Contactor Eaton Moeller 109914 nổi bật nhờ thiết kế 4 cực, dòng tải lớn và khả năng điều khiển bằng cuộn hút 24V AC, giúp dễ tích hợp vào mạch điều khiển tủ điện công nghiệp.

• Thiết kế 4P 4NO, phù hợp cho mạch 3 pha 4 dây, tải cần đóng cắt cả dây trung tính hoặc các hệ thống cần cách ly đồng thời 4 cực.
• Dòng làm việc AC-1 160A, đáp ứng tốt cho tải điện trở, tải gia nhiệt, chiếu sáng công suất lớn và các phụ tải ít cảm ứng.
• Cuộn hút RAC24 24V AC 50/60Hz, phù hợp các hệ điều khiển điện áp thấp, giúp tăng an toàn cho mạch điều khiển.
• Tiếp điểm chính thường mở, đóng cắt rõ ràng, thích hợp dùng trong tủ điện điều khiển, tủ phân phối và hệ thống tự động hóa công nghiệp.
• Đạt các tiêu chuẩn công nghiệp phổ biến như IEC/EN 60947, UL, CSA và CE, hỗ trợ sử dụng trong nhiều loại dự án kỹ thuật.
• Kết cấu chắc chắn, đầu nối vít, thuận tiện cho lắp đặt, bảo trì và thay thế trong hệ thống điện công nghiệp.

Bảng thông số kỹ thuật tiêu biểu

Dòng sản phẩm	Eaton Moeller DILMP 4-pole contactor
Mã hàng	109914
Model	DILMP160(RAC24)
Số cực	4 cực
Tiếp điểm chính	4 tiếp điểm thường mở
Dòng làm việc AC-1 tại 380/400/415V	160A
Công suất làm việc AC-1 tại 380/400V	100kW
Điện áp điều khiển cuộn hút	RAC24: 24V AC 50/60Hz
Điện áp làm việc AC tối đa	690V
Dòng làm việc AC-3 tại 380/400/415V	95A
Công suất AC-3 tại 380/400V	45kW
Tuổi thọ cơ khí	10.000.000 lần đóng cắt
Kiểu đấu nối	Đầu nối vít
Tiêu chuẩn / chứng nhận	IEC/EN 60947, UL, CSA, CE

3) Chức năng & nguyên lý hoạt động / ứng dụng

Khởi động từ 4P Eaton Moeller DILMP160(RAC24) có chức năng đóng cắt nguồn cấp cho tải điện thông qua tín hiệu điều khiển đưa vào cuộn hút. Khi cuộn hút RAC24 nhận điện áp điều khiển 24V AC, lực điện từ được tạo ra để hút lõi từ, làm các tiếp điểm chính chuyển từ trạng thái mở sang đóng, cho phép dòng điện đi qua tải.

Khi mất tín hiệu điều khiển hoặc mạch điều khiển bị ngắt, lực hút điện từ biến mất, lò xo hồi vị đưa cơ cấu tiếp điểm trở về trạng thái ban đầu, ngắt nguồn cấp cho tải. Nguyên lý này giúp contactor Eaton Moeller 160A điều khiển tải từ xa, đóng cắt an toàn và phối hợp tốt với CB, MCCB, cầu chì, rơ le nhiệt hoặc bộ điều khiển PLC.

Với cấu hình 4 cực, sản phẩm đặc biệt phù hợp cho hệ thống cần đóng cắt đồng thời nhiều cực nguồn, bao gồm mạch 3 pha 4 dây, tải gia nhiệt công suất lớn, tủ tụ hoặc tải điện trở, hệ thống chiếu sáng công nghiệp, dây chuyền sản xuất, tủ điều khiển máy và các cụm tải cần contactor chịu dòng cao.

4) Cam kết & nơi mua hàng

Khi chọn mua khởi động từ Eaton Moeller 109914 DILMP160(RAC24), khách hàng nên ưu tiên sản phẩm chính hãng, đúng model, đúng điện áp cuộn hút và phù hợp với dòng tải thực tế của hệ thống. Việc chọn sai điện áp điều khiển hoặc sai cấp dòng có thể làm contactor không hoạt động ổn định hoặc ảnh hưởng đến tuổi thọ thiết bị.

Để mua contactor Eaton Moeller chính hãng, đúng thông số và được tư vấn phù hợp cho tủ điện công nghiệp, hãy đặt hàng tại thietbicodien. Chúng tôi cam kết hỗ trợ kiểm tra model, tư vấn ứng dụng, báo giá nhanh và cung cấp sản phẩm phù hợp cho nhu cầu thay thế, lắp mới hoặc dự án công nghiệp.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 109914 DILMP160(RAC24) dùng để làm gì?

Khởi động từ Eaton Moeller 109914 dùng để đóng cắt tải điện công nghiệp từ xa, đặc biệt phù hợp cho tải AC-1, tải điện trở, gia nhiệt, chiếu sáng công suất lớn và các mạch cần contactor 4 cực.

DILMP160(RAC24) là contactor mấy cực?

DILMP160(RAC24) là contactor 4 cực, có 4 tiếp điểm chính thường mở, phù hợp cho các hệ thống cần đóng cắt đồng thời 4 đường dây nguồn.

Cuộn hút RAC24 của model này dùng điện áp bao nhiêu?

Cuộn hút RAC24 của sản phẩm sử dụng điện áp điều khiển 24V AC 50/60Hz, phù hợp cho các mạch điều khiển điện áp thấp trong tủ điện công nghiệp.

Contactor Eaton Moeller DILMP160(RAC24) có phù hợp cho tải động cơ không?

Sản phẩm có thể dùng cho một số ứng dụng điều khiển tải động cơ trong giới hạn định mức AC-3, tuy nhiên thế mạnh chính của dòng DILMP là tải AC-1 và tải 4 cực. Khi dùng cho động cơ, cần kiểm tra dòng tải, công suất, chế độ khởi động và thiết bị bảo vệ đi kèm.

Dòng 160A của sản phẩm được hiểu theo cấp tải nào?

Dòng 160A thường được hiểu theo định mức AC-1 tại 380/400/415V. Với các loại tải khác như AC-3 hoặc AC-4, dòng và công suất cho phép sẽ thấp hơn, vì vậy cần đối chiếu đúng loại tải trước khi chọn thiết bị.

Sản phẩm này nên lắp kèm thiết bị bảo vệ nào?

Khi lắp contactor 4P 160A, nên phối hợp với CB, MCCB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ phù hợp để bảo vệ ngắn mạch, quá tải và đảm bảo an toàn cho hệ thống điện.

Mua Eaton Moeller DILMP160(RAC24) chính hãng ở đâu?

Khách hàng có thể mua Eaton Moeller DILMP160(RAC24) chính hãng tại thietbicodien để được hỗ trợ tư vấn đúng model, đúng điện áp cuộn hút và phù hợp với yêu cầu vận hành của tủ điện công nghiệp.
