FTK3000 | Cảm biến lực dạng thanh chịu cắt (Shear Beam) Laumas FTK3000

FTK3000 | Cảm biến lực dạng thanh chịu cắt Laumas FTK3000

FTK3000 | Cảm biến lực dạng thanh chịu cắt (Shear Beam) Laumas FTK3000 là load cell công nghiệp thuộc dòng FTK của Laumas, được thiết kế cho các hệ thống cân sử dụng nguyên lý đo biến dạng trên thanh chịu cắt. Theo tài liệu của hãng, FTK3000 thuộc nhóm shear beam của dòng FTK và có tải danh định 3000 kg, phù hợp với các ứng dụng cân công nghiệp cần kết cấu chắc chắn, tín hiệu ổn định và khả năng tích hợp với bộ hiển thị hoặc bộ truyền trọng lượng.

1. Giới thiệu và nguồn gốc thương hiệu Laumas

Laumas là thương hiệu thiết bị cân công nghiệp của Italia, hoạt động trong lĩnh vực industrial weighing và batching từ năm 1984. Danh mục của hãng bao gồm load cell, bộ hiển thị cân, weight transmitter, phụ kiện lắp đặt và các giải pháp phục vụ đo lường trọng lượng trong dây chuyền tự động hóa.

Trong dòng FTK, các phiên bản tải nhỏ sử dụng nguyên lý bending beam, trong khi các phiên bản từ 500 kg đến 5000 kg sử dụng nguyên lý shear beam. Vì vậy, model FTK3000 là cảm biến lực dạng thanh chịu cắt, được tối ưu cho các hệ thống cân có tải trọng trung bình đến lớn.

Đặc tính kỹ thuật tiêu biểu của FTK3000

Đặc tính	Giá trị
Kiểu cảm biến	Shear Beam
Tải danh định	3000 kg
Vật liệu	Thép AISI 4340 mạ nickel
Cấp chính xác	C3 theo OIML R60
Sai số tổng hợp	≤ ±0,02%
Cấp bảo vệ	IP68
Tín hiệu đầu ra danh định	2 mV/V ±0,1%
Số lõi cáp	6 lõi kèm shield
Chiều dài cáp	6 m

2. Ưu điểm và tính năng nổi bật của Laumas FTK3000

• Cảm biến lực Shear Beam 3000 kg phù hợp cho các hệ thống cân công nghiệp có tải lớn hơn nhiều ứng dụng bending beam thông thường.
• Thân cảm biến chế tạo từ thép AISI 4340 mạ nickel, tạo nền tảng cơ khí chắc chắn cho môi trường máy móc và dây chuyền công nghiệp.
• Cấu trúc được hãng công bố với cấp bảo vệ IP68 cho nhóm tải từ 500 kg đến 5000 kg, hỗ trợ làm việc trong môi trường có bụi và độ ẩm.
• Đạt cấp chính xác C3 theo OIML R60, phù hợp khi xây dựng các hệ thống cân cần khả năng đo lường ổn định và có thể hiệu chuẩn theo hệ thống.
• Tín hiệu dạng mV/V tiêu chuẩn của load cell strain gauge giúp FTK3000 dễ tích hợp với weight transmitter, bộ chỉ thị cân, PLC hoặc hệ thống điều khiển thông qua thiết bị xử lý cân thích hợp.
• Dòng FTK có nhiều bộ gá và phụ kiện lắp đặt tương thích, hỗ trợ hạn chế ảnh hưởng của lực ngang, sai lệch mặt đỡ và các điều kiện cơ khí không lý tưởng.

3. Chức năng, nguyên lý hoạt động và ứng dụng của FTK3000

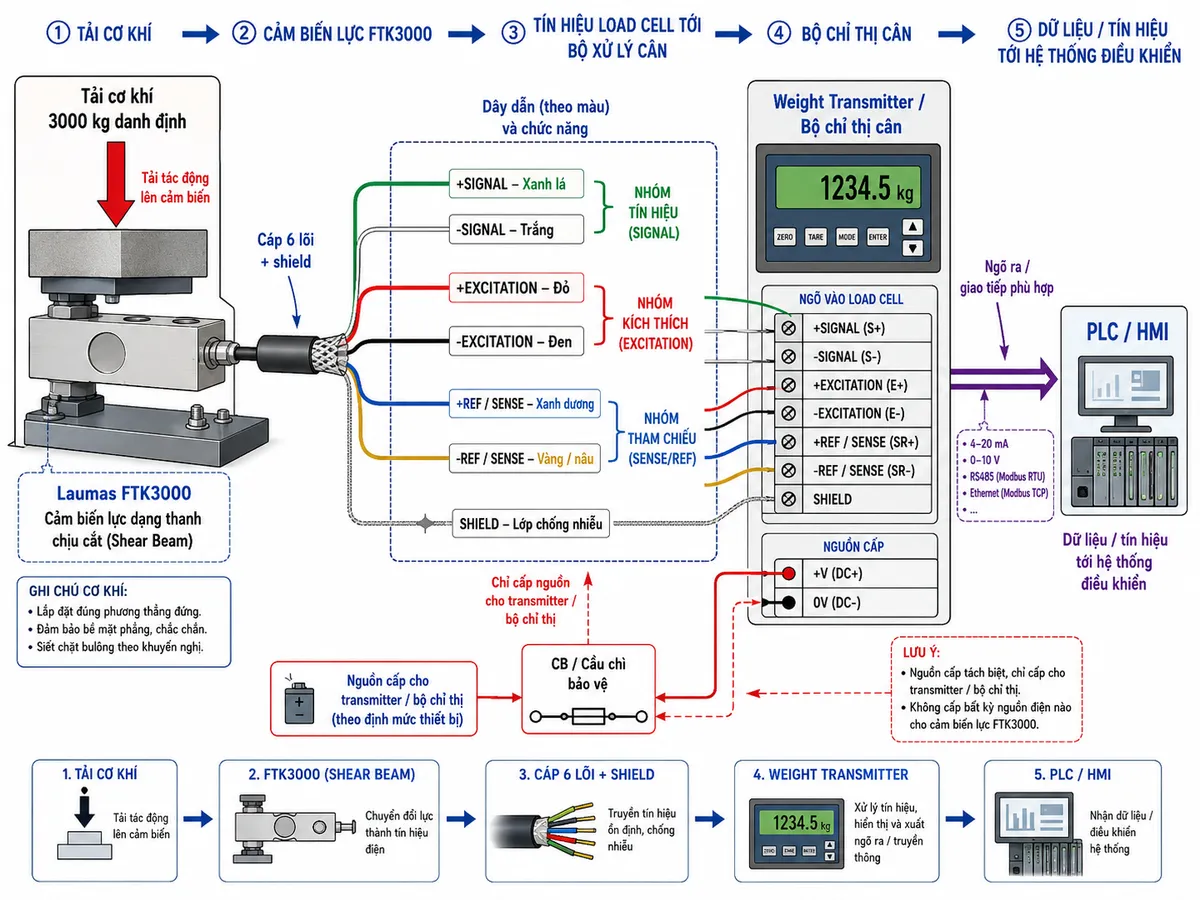

Kết nối cảm biến lực FTK3000 với hệ thống cân

Laumas FTK3000 là cảm biến cầu đo thụ động, vì vậy không đấu trực tiếp điện lưới AC vào load cell. Cảm biến được nối bằng cáp tín hiệu tới bộ chỉ thị cân hoặc weight transmitter có ngõ vào dành cho load cell. Thiết bị xử lý cân cung cấp điện áp kích thích cho cầu đo, nhận tín hiệu vi sai từ cảm biến và thực hiện khuếch đại, chuyển đổi, hiệu chuẩn trước khi đưa giá trị trọng lượng tới hệ thống điều khiển.

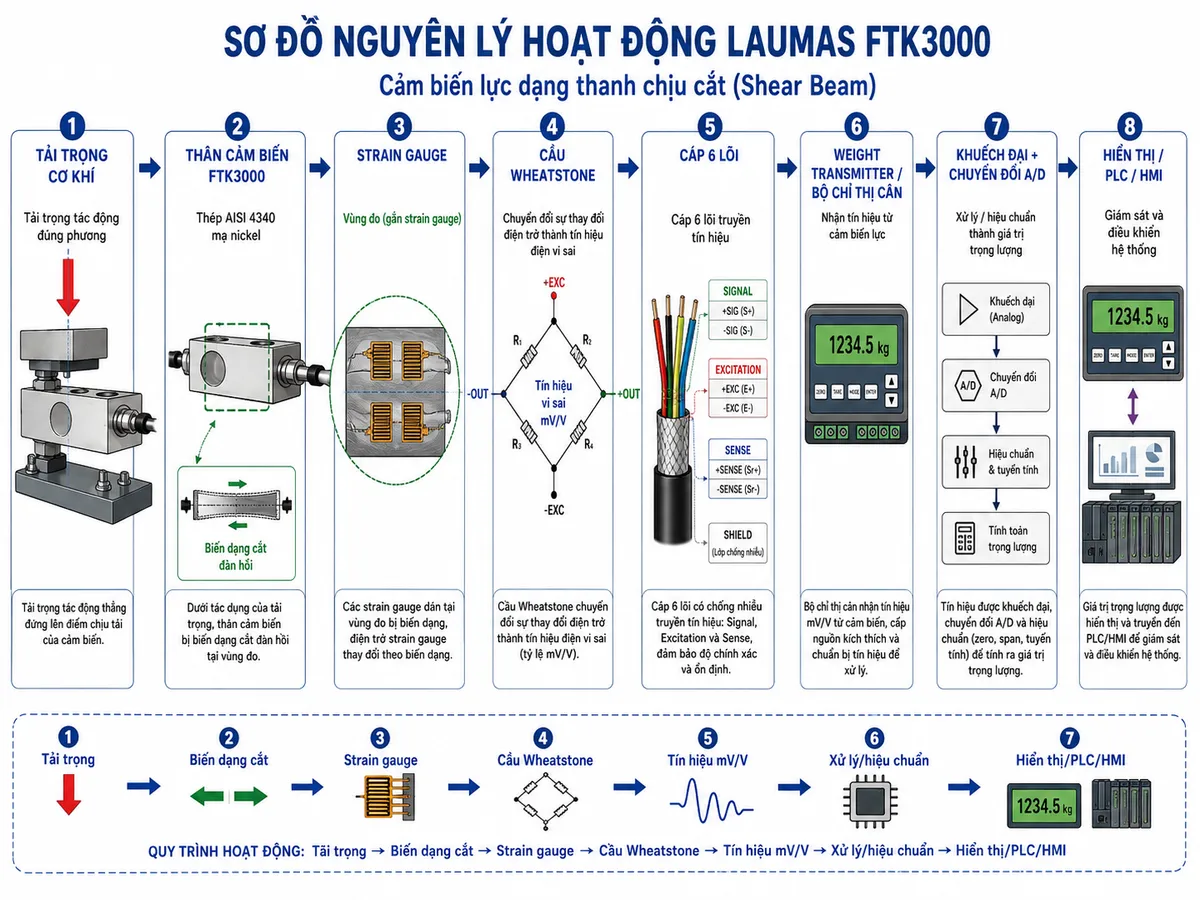

Nguyên lý hoạt động của cảm biến Shear Beam

Khi tải cơ khí tác động đúng phương lên cảm biến lực dạng thanh chịu cắt, vùng đo của FTK3000 phát sinh một biến dạng đàn hồi rất nhỏ. Các strain gauge gắn trên vùng cảm biến thay đổi điện trở tương ứng với mức biến dạng này.

Các strain gauge được bố trí thành cầu đo điện trở. Khi không tải, cầu được cân bằng gần trạng thái chuẩn; khi có tải, sự thay đổi điện trở làm xuất hiện tín hiệu điện vi sai tỷ lệ với lực tác động. Tín hiệu mức thấp này được truyền tới bộ khuếch đại hoặc weight transmitter, sau đó được chuyển đổi sang giá trị trọng lượng đã hiệu chuẩn để hiển thị hoặc đưa vào PLC/HMI.

Ứng dụng tiêu biểu

Load cell Laumas FTK3000 có thể được sử dụng trong nhiều hệ thống cân công nghiệp như cân bồn, cân phễu, cân silo, cân platform, hệ thống cân trên máy trộn hoặc các kết cấu cân có yêu cầu đo tải thông qua nhiều điểm đỡ. Khi sử dụng với bộ gá thích hợp, hệ thống có thể hạn chế tác động của lực ngang và sai lệch cơ khí lên cảm biến.

Trong dây chuyền tự động hóa, tín hiệu từ FTK3000 thường được xử lý qua weight transmitter hoặc bộ chỉ thị cân trước khi truyền tới PLC. Cấu hình này cho phép sử dụng giá trị trọng lượng cho các chức năng như giám sát tải, định lượng nguyên liệu, kiểm soát quá trình hoặc phối hợp với các thiết bị chấp hành của hệ thống.

Lưu ý khi lắp đặt

• Lắp cảm biến theo đúng phương chịu lực và hướng dẫn cơ khí của Laumas để hạn chế lực ngang, mô-men xoắn và tải lệch tâm không mong muốn.
• Bề mặt gá cần đủ cứng và ổn định; với bồn, silo hoặc hopper nên lựa chọn bộ gá tương thích với FTK3000 theo kết cấu thực tế.
• Không sử dụng cáp load cell như dây nguồn và không cấp điện lưới trực tiếp vào cảm biến.
• Nên tách tuyến cáp tín hiệu load cell khỏi cáp động lực, biến tần và động cơ để giảm nguy cơ nhiễu điện từ.
• Việc đấu shield, nguồn kích thích, Sense và Signal cần tuân theo sơ đồ của load cell và tài liệu của weight transmitter hoặc bộ chỉ thị cân được sử dụng.

4. Cam kết và nơi mua Laumas FTK3000 chính hãng

Khi lựa chọn FTK3000 chính hãng, người dùng nên xác định đúng tải danh định, kiểu gá cơ khí, số lượng load cell, môi trường lắp đặt và thiết bị xử lý tín hiệu đi kèm để xây dựng hệ thống cân phù hợp. Đặc biệt với cân bồn, silo hoặc cân nhiều điểm, lựa chọn đúng phụ kiện gá và weight transmitter có ảnh hưởng trực tiếp đến độ ổn định của toàn hệ thống.

Khách hàng có nhu cầu mua cảm biến lực Laumas FTK3000, kiểm tra cấu hình tương thích hoặc lựa chọn thiết bị xử lý tín hiệu có thể liên hệ mua hàng chính hãng tại thietbicodien để được tư vấn theo yêu cầu ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

FTK3000 là cảm biến lực dạng uốn hay dạng chịu cắt?

FTK3000 thuộc nhóm shear beam của dòng FTK. Các phiên bản FTK tải nhỏ hơn thuộc nhóm bending beam, còn FTK3000 sử dụng nguyên lý biến dạng cắt để đo lực.

Tải danh định của Laumas FTK3000 là bao nhiêu?

FTK3000 có tải danh định 3000 kg. Khi thiết kế hệ thống cân cần xét thêm số lượng cảm biến, phân bố tải, tải động và các điều kiện cơ khí thay vì chỉ dựa vào tổng tải cần cân.

FTK3000 có thể nối trực tiếp vào PLC không?

FTK3000 tạo tín hiệu strain-gauge mức mV/V nên trong phần lớn hệ thống cần kết nối qua weight transmitter hoặc bộ xử lý load cell. Thiết bị này khuếch đại và chuyển đổi tín hiệu trước khi đưa giá trị trọng lượng hoặc tín hiệu chuẩn tới PLC.

FTK3000 có cần cấp nguồn riêng trực tiếp cho cảm biến không?

Không cấp nguồn điện lưới trực tiếp cho FTK3000. Điện áp kích thích cầu đo được cung cấp từ bộ chỉ thị cân hoặc weight transmitter tương thích thông qua các dây Excitation; các dây Sense được sử dụng theo cấu hình thiết bị đọc.

Laumas FTK3000 phù hợp với những ứng dụng nào?

Cảm biến lực Shear Beam FTK3000 phù hợp cho các ứng dụng như cân bồn, cân hopper, cân silo, cân platform, máy trộn và nhiều hệ thống cân công nghiệp sử dụng một hoặc nhiều điểm đo tải.

FTK3000 có sử dụng được trong môi trường ẩm hoặc nhiều bụi không?

Theo tài liệu của Laumas, nhóm FTK từ 500 kg đến 5000 kg có cấp bảo vệ IP68. Tuy nhiên, độ bền của toàn hệ thống vẫn phụ thuộc vào cách lắp đặt, đầu nối, hộp nối, tuyến cáp và điều kiện môi trường thực tế.

Cần lưu ý gì khi thay thế một load cell cũ bằng FTK3000?

Cần kiểm tra tải danh định, kích thước và vị trí lỗ gá, hướng chịu lực, tín hiệu đầu ra, cấu hình cầu đo, dây kết nối, thiết bị chỉ thị hoặc transmitter đang sử dụng và khả năng hiệu chuẩn lại toàn hệ thống trước khi thay thế.
