FTK5000 | Cảm biến lực dạng thanh chịu cắt (Shear Beam) Laumas FTK5000

FTK5000 | Cảm biến lực dạng thanh chịu cắt Laumas FTK5000 – Giới thiệu & nguồn gốc thương hiệu

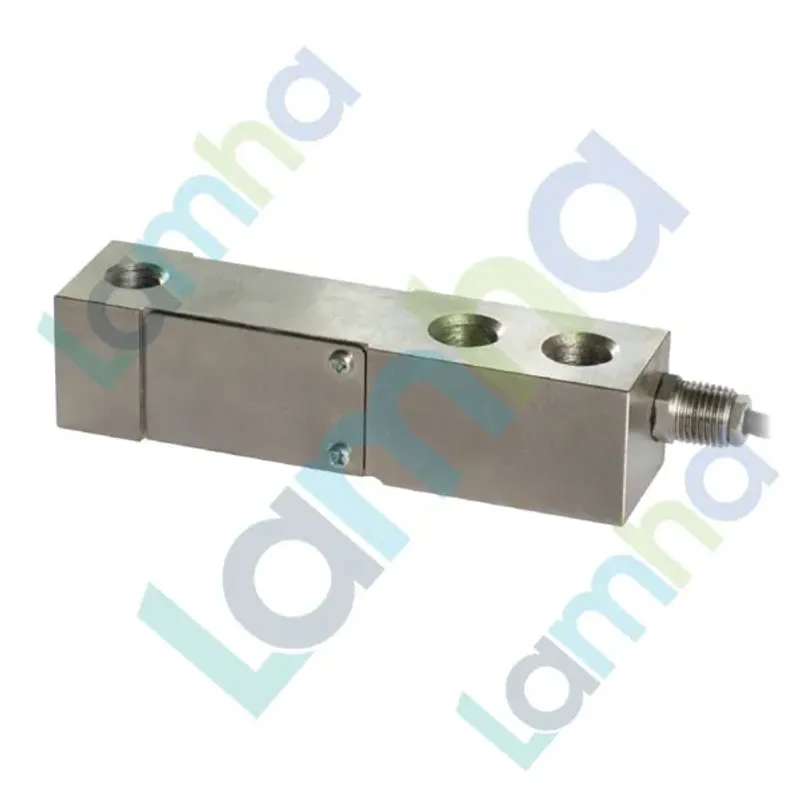

FTK5000 | Cảm biến lực dạng thanh chịu cắt (Shear Beam) Laumas FTK5000 là load cell thuộc dòng FTK của Laumas, được thiết kế cho các hệ thống cân công nghiệp sử dụng nguyên lý đo biến dạng cắt. Phiên bản FTK5000 có tải danh định 5000 kg, nằm ở mức tải cao nhất của dòng FTK dạng shear beam gồm các phiên bản 500, 1000, 2000, 3000 và 5000 kg.

Laumas là thương hiệu chuyên về công nghệ cân và đo lực công nghiệp của Italia, có trụ sở tại khu vực Parma. Danh mục của hãng bao gồm load cell, bộ gá load cell, bộ chỉ thị cân, weight transmitter, bộ số hóa tín hiệu và nhiều thiết bị phục vụ tích hợp hệ thống cân với tự động hóa công nghiệp.

Đối với FTK5000, Laumas sử dụng thân cảm biến bằng thép AISI 4340 mạ nickel. Theo tài liệu kỹ thuật của dòng FTK, phiên bản tải từ 500 đến 5000 kg sử dụng nguyên lý shear beam và đạt cấp bảo vệ IP68. Sản phẩm phù hợp với các hệ thống cần cảm biến lực có kết cấu chắc chắn, tín hiệu analog mV/V tiêu chuẩn và khả năng kết nối thuận tiện với thiết bị điện tử cân.

Ưu điểm và tính năng nổi bật của Laumas FTK5000

Ưu điểm đáng chú ý của cảm biến lực FTK5000 là kết cấu dạng thanh chịu cắt cho phép đo tải trọng nén với độ ổn định cao trong các ứng dụng cân công nghiệp. Công nghệ shear beam đặc biệt phù hợp khi nhiều load cell được bố trí dưới cùng một bồn, phễu, silo hoặc khung cân để tạo thành hệ thống cân nhiều điểm.

Thân AISI 4340 mạ nickel tạo độ cứng cơ học cần thiết cho cảm biến tải lớn, trong khi cấp bảo vệ IP68 của phiên bản 5000 kg hỗ trợ làm việc trong môi trường công nghiệp có bụi và độ ẩm. FTK5000 cũng sử dụng cáp nhiều lõi có đường Sense riêng, hỗ trợ thiết bị cân tương thích bù ảnh hưởng sụt áp trên đường Excitation.

Tín hiệu đầu ra chuẩn mV/V giúp FTK5000 có thể được tích hợp với nhiều loại weight transmitter, bộ chỉ thị cân và bộ số hóa load cell. Đây là lợi thế khi xây dựng hệ thống cân độc lập hoặc hệ thống cân kết nối PLC/HMI trong dây chuyền tự động hóa.

Thông số kỹ thuật tiêu biểu theo tài liệu FTK

Thông số	Giá trị áp dụng cho FTK5000
Kiểu cảm biến	Shear Beam – thanh chịu cắt
Tải danh định	5000 kg
Vật liệu	Thép AISI 4340 mạ nickel
Cấp chính xác	C3, OIML R60
Sai số tổng hợp	≤ ±0,02%
Cấp bảo vệ	IP68
Tín hiệu đầu ra danh định	2 mV/V ±0,1%
Điện áp kích thích tối đa không gây hư hỏng	15 V
Dải nhiệt độ làm việc	-20 °C đến +70 °C
Quá tải an toàn	150% toàn thang
Quá tải giới hạn	250% toàn thang
Chiều dài cáp	6 m
Cấu trúc cáp	6 × 0,24 mm², có shield
Khối lượng tịnh	1,1 kg

Chức năng, nguyên lý hoạt động và ứng dụng của FTK5000

Kết nối FTK5000 với bộ chỉ thị cân hoặc weight transmitter

Laumas FTK5000 là cảm biến cầu điện trở thụ động nên không được cấp trực tiếp điện lưới AC. Nguồn kích thích cho load cell phải được cung cấp từ đầu vào load cell của bộ chỉ thị cân, weight transmitter hoặc thiết bị đo tương thích. Thiết bị điện tử cân mới là phần được cấp nguồn AC hoặc DC theo đúng điện áp quy định riêng của thiết bị đó.

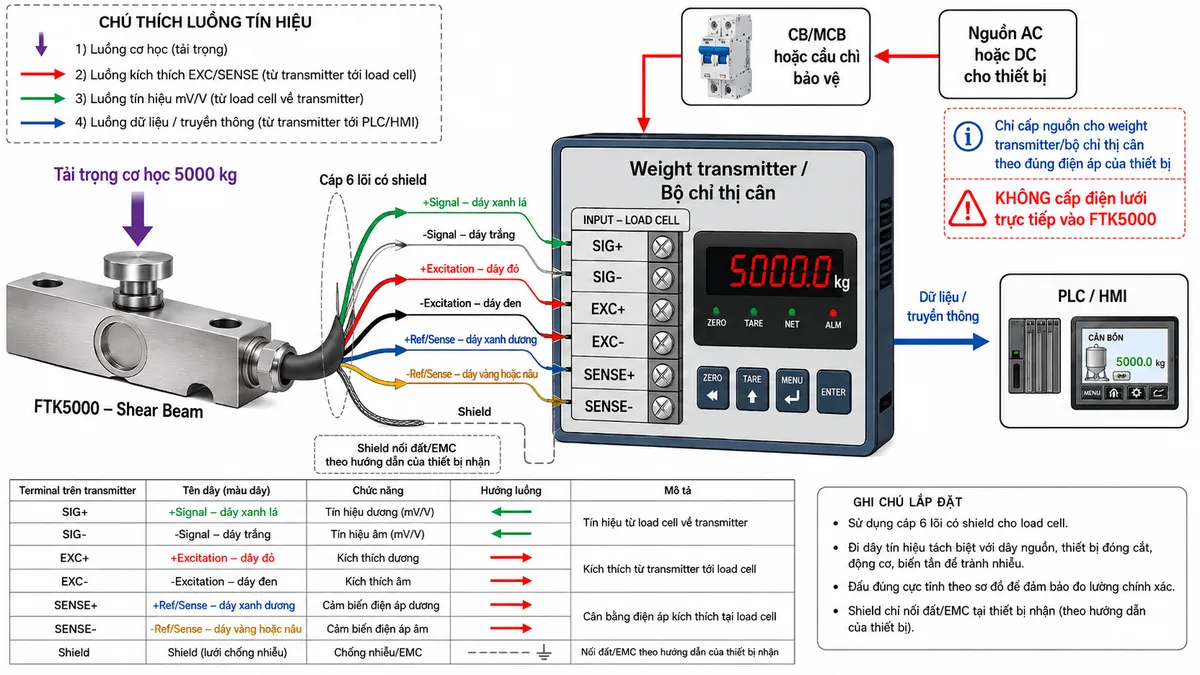

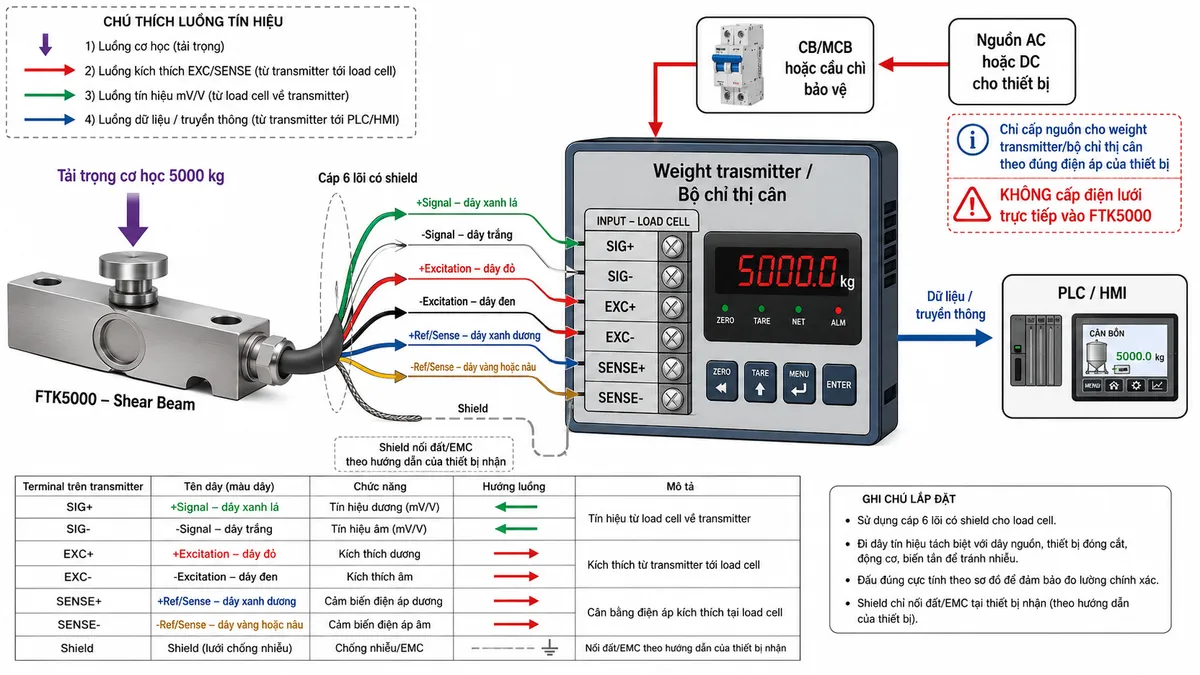

Cáp của FTK5000 tách riêng các đường Signal, Excitation và Reference/Sense. Theo datasheet FTK, +Signal sử dụng dây xanh lá, -Signal dây trắng, +Excitation dây đỏ, -Excitation dây đen, +Ref/Sense dây xanh dương và -Ref/Sense dây vàng hoặc nâu, ngoài ra còn có lớp shield. Khi đấu nối thực tế cần đối chiếu sơ đồ terminal của chính bộ chỉ thị hoặc transmitter, đồng thời xử lý shield theo hướng dẫn EMC của thiết bị nhận tín hiệu.

Nguyên lý hoạt động của cảm biến lực dạng Shear Beam FTK5000

Khi tải trọng nén tác động đúng vị trí và đúng phương thiết kế, thân shear beam FTK5000 phát sinh một lượng biến dạng cắt đàn hồi rất nhỏ. Các strain gauge được bố trí tại vùng đo sẽ thay đổi điện trở tương ứng với mức biến dạng cơ học.

Các strain gauge được tổ chức thành cầu đo điện trở, tạo ra tín hiệu điện vi sai tỷ lệ với tải trọng. FTK5000 có tín hiệu đầu ra mV/V, nghĩa là điện áp tín hiệu thay đổi tỷ lệ với cả tải tác dụng và điện áp Excitation do thiết bị cân cung cấp.

Tín hiệu mức thấp này được đưa về weight transmitter hoặc bộ chỉ thị cân. Tại đây, tín hiệu được khuếch đại, chuyển đổi A/D, tuyến tính hóa và hiệu chuẩn để chuyển thành giá trị khối lượng hoặc lực. Sau đó dữ liệu có thể được hiển thị trực tiếp hoặc truyền tới PLC/HMI tùy cấu hình hệ thống.

Ứng dụng điển hình của FTK5000

Load cell shear beam 5000 kg phù hợp cho các hệ thống cân công nghiệp cần tải trọng tương đối lớn tại từng điểm đỡ. Theo hướng dẫn ứng dụng của Laumas đối với cảm biến shear beam, nhóm cảm biến này thường được sử dụng trong hệ thống cân nhiều load cell, cân silo, phễu chứa, máy trộn, hệ thống nạp hoặc xả big bag và các hệ thống vận chuyển bằng băng tải hoặc con lăn.

Trong hệ thống cân bồn hoặc silo, nhiều FTK5000 có thể được bố trí tại các chân đỡ và kết nối qua hộp cộng tín hiệu phù hợp trước khi đưa về bộ chỉ thị hoặc transmitter. Tổng tải cho phép của cả hệ thống không nên xác định đơn giản bằng phép nhân số lượng load cell, mà phải được tính toán dựa trên tải thực tế, phân bố tải, trọng lượng bì, lực động, hệ số an toàn và kết cấu cơ khí.

Lưu ý khi lắp đặt

Để khai thác đúng độ chính xác của cảm biến lực Laumas FTK5000, tải cần được truyền vào đúng vùng nhận lực và hạn chế lực ngang, mô-men xoắn hoặc sai lệch tâm không cần thiết. Bề mặt bắt cảm biến phải đủ cứng và ổn định, đồng thời kết cấu cơ khí phải cho phép biến dạng đo của load cell diễn ra tự do.

Với các bồn, silo hoặc máy có rung động và nguy cơ xô lệch, nên lựa chọn bộ gá tương thích để hỗ trợ định tâm, hạn chế lực ngang và chống lật. Laumas có các giải pháp mounting kit và phụ kiện dành cho dòng shear beam; việc chọn bộ gá cụ thể cần dựa trên tải, cấu trúc cơ khí và điều kiện làm việc thực tế.

Khi đi dây, nên tách cáp tín hiệu load cell khỏi cáp động lực, biến tần và nguồn gây nhiễu mạnh. Không cắt bỏ hoặc đấu nối tùy ý các đường Sense nếu chưa kiểm tra yêu cầu của bộ chỉ thị hoặc transmitter, vì cấu hình 6 dây được thiết kế để hỗ trợ độ ổn định của điện áp kích thích tại cảm biến.

Cam kết và nơi mua Laumas FTK5000 chính hãng

Khi lựa chọn FTK5000 chính hãng, người dùng nên xác định đồng bộ tải trọng, số lượng load cell, kiểu bộ gá, hộp cộng tín hiệu và bộ chỉ thị hoặc weight transmitter để hệ thống cân hoạt động ổn định và phù hợp với yêu cầu điều khiển thực tế.

Khách hàng có nhu cầu mua cảm biến lực Laumas FTK5000, lựa chọn thiết bị cân tương thích hoặc tư vấn cấu hình cho silo, bồn, phễu và hệ thống cân công nghiệp có thể liên hệ trực tiếp thietbicodien để được hỗ trợ lựa chọn sản phẩm chính hãng phù hợp với ứng dụng.

Câu hỏi thường gặp (FAQ)

FTK5000 là cảm biến lực dạng nào?

FTK5000 là cảm biến lực dạng thanh chịu cắt Shear Beam. Trong dòng Laumas FTK, các phiên bản từ 500 đến 5000 kg sử dụng nguyên lý shear beam, còn các phiên bản tải nhỏ hơn của dòng sử dụng nguyên lý bending beam.

Tải danh định của Laumas FTK5000 là bao nhiêu?

FTK5000 có tải danh định 5000 kg. Khi thiết kế hệ thống cân nhiều điểm, vẫn cần tính đến trọng lượng bì, tải động, phân bố tải không đều và hệ số an toàn thay vì chỉ căn cứ vào tải danh định của từng cảm biến.

FTK5000 có thể nối trực tiếp với PLC không?

FTK5000 xuất tín hiệu analog mức thấp dạng mV/V, vì vậy thông thường cần một weight transmitter, bộ chỉ thị cân hoặc bộ số hóa load cell để khuếch đại và chuyển đổi tín hiệu. PLC sau đó nhận dữ liệu hoặc tín hiệu chuẩn từ thiết bị xử lý này theo giao diện mà hệ thống sử dụng.

FTK5000 có cần nguồn điện riêng không?

Không cần cấp điện lưới trực tiếp cho load cell. Nguồn Excitation được cung cấp bởi bộ chỉ thị cân hoặc weight transmitter thông qua các dây Excitation của cảm biến. Điện áp kích thích phải nằm trong giới hạn do Lau
