FTP1000 | Cảm biến lực dạng thanh chịu cắt (Shear Beam) Laumas FTP1000

FTP1000 | Cảm biến lực dạng thanh chịu cắt Laumas FTP1000 – Giới thiệu & nguồn gốc thương hiệu

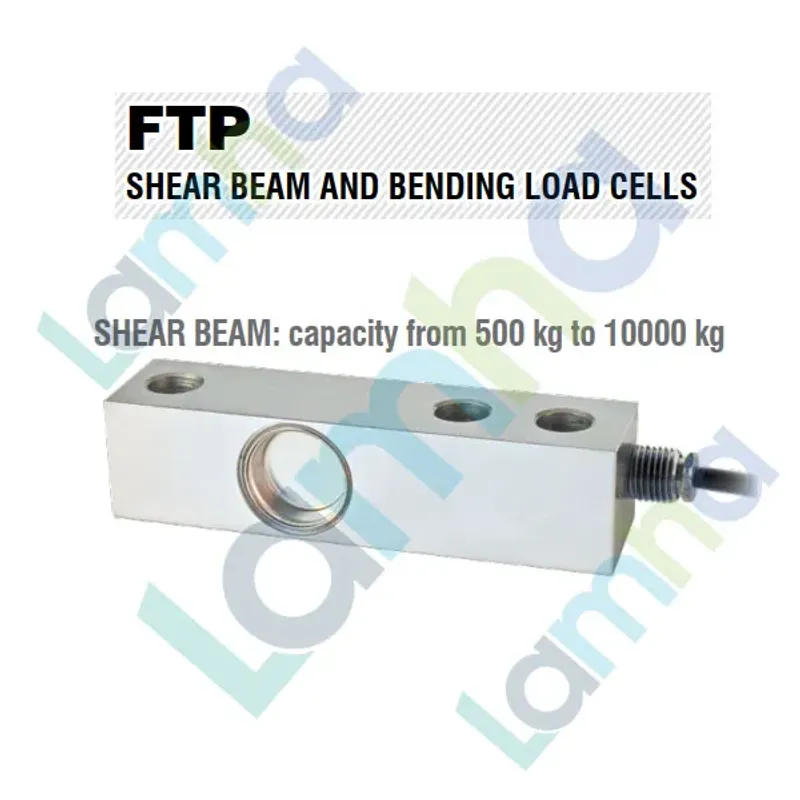

FTP1000 | Cảm biến lực dạng thanh chịu cắt (Shear Beam) Laumas FTP1000 là load cell analog thuộc dòng FTP của Laumas, được thiết kế cho các hệ thống cân công nghiệp cần đo tải trọng thông qua biến dạng cắt của thân cảm biến. Phiên bản FTP1000 có tải danh định 1000 kg, phù hợp để tích hợp vào bàn cân, kết cấu cân nhiều load cell, hệ thống cân bồn/phễu và các thiết bị cân trong dây chuyền sản xuất.

Laumas là thương hiệu chuyên về công nghệ cân công nghiệp của Italia, hoạt động trong lĩnh vực cân và định lượng từ năm 1984. Hãng phát triển load cell, bộ chỉ thị cân, weight transmitter, hộp nối và các phụ kiện cơ khí phục vụ xây dựng hệ thống cân hoàn chỉnh. Dòng FTP là một trong những dòng load cell dạng thanh phổ biến của hãng, trong đó các phiên bản tải lớn như FTP1000 làm việc theo nguyên lý shear beam – thanh chịu cắt.

Với thân bằng thép không gỉ AISI 420, cấp bảo vệ cao và lớp chính xác C3 theo OIML R60, FTP1000 hướng đến các ứng dụng cần độ ổn định, khả năng lặp lại và độ bền tốt trong môi trường công nghiệp. Laumas cũng đã ứng dụng trực tiếp FTP1000 trong hệ thống cân cho máy chiết rót bao Big Bag, cho thấy khả năng sử dụng thực tế trong các dây chuyền định lượng vật liệu rời.

Ưu điểm / tính năng nổi bật của Laumas FTP1000

• Cảm biến lực Shear Beam 1000 kg phù hợp cho nhiều hệ thống cân công nghiệp có tải trung bình đến lớn.
• Thân cảm biến bằng thép không gỉ AISI 420, thích hợp với môi trường công nghiệp cần độ bền cơ học và khả năng chống ăn mòn tốt.
• Độ chính xác C3 theo OIML R60, hỗ trợ xây dựng các hệ thống cân yêu cầu độ ổn định và khả năng lặp lại cao.
• Thiết kế dạng thanh tiêu chuẩn giúp FTP dễ tích hợp vào kết cấu máy, bàn cân hoặc các bộ gá cơ khí chuyên dụng của Laumas.
• Cấp bảo vệ IP68 của phiên bản shear beam giúp cảm biến phù hợp với khu vực có bụi và độ ẩm cao; tùy cấu hình có thể đặt phiên bản cấp bảo vệ cao hơn theo danh mục hiện hành của hãng.
• Tín hiệu đầu ra dạng mV/V có thể kết nối với weight transmitter, bộ chỉ thị cân hoặc hệ thống điều khiển PLC/HMI thông qua thiết bị xử lý tín hiệu cân phù hợp.
• Hỗ trợ cáp có các đường Signal, Excitation và Ref/Sense khi được trang bị, giúp hạn chế ảnh hưởng của sụt áp trên đường dây đối với hệ thống đo.
• Có thể sử dụng một cảm biến hoặc kết hợp nhiều load cell trong cùng kết cấu cân tùy thiết kế cơ khí và phương án xử lý tín hiệu.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu cảm biến	Shear Beam – cảm biến lực dạng thanh chịu cắt
Tải danh định	1000 kg
Vật liệu	Thép không gỉ AISI 420
Lớp chính xác	C3 theo OIML R60
Sai số tổng hợp	≤ ±0,02%
Cấp bảo vệ	IP68; IP69K theo yêu cầu đối với các phiên bản shear beam phù hợp
Tín hiệu định mức	2 mV/V ±0,1%
Điện áp kích thích tối đa không gây hư hỏng	15 V
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ hoạt động	-20 °C đến +70 °C
Cáp tiêu chuẩn cho dải tải có FTP1000	5 m; 4/6 lõi x 0,25 mm²

Chức năng, nguyên lý hoạt động và ứng dụng của Laumas FTP1000

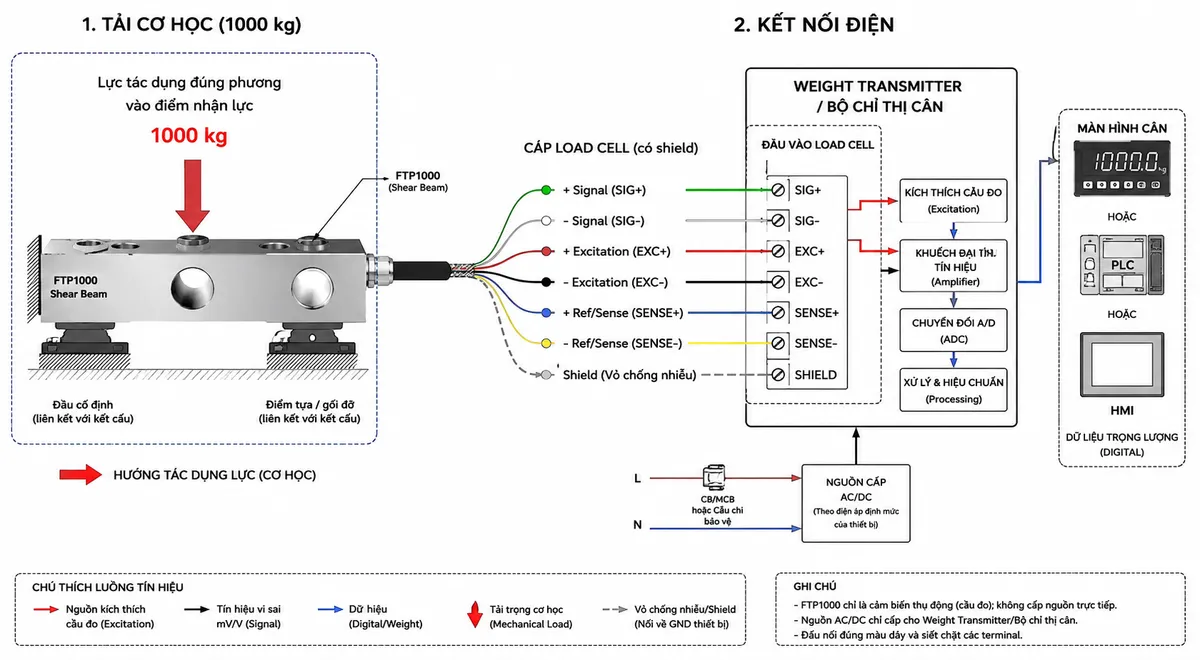

Đấu dây và kết nối FTP1000 với hệ thống cân

Laumas FTP1000 là cảm biến lực analog thụ động. Load cell không được cấp trực tiếp nguồn điện lưới AC; thay vào đó, cầu đo bên trong cảm biến nhận điện áp kích thích từ bộ chỉ thị cân hoặc weight transmitter. Thiết bị điện tử này đồng thời nhận tín hiệu vi sai từ load cell, khuếch đại và chuyển đổi tín hiệu thành giá trị trọng lượng.

Trong cấu hình cáp 6 lõi, tài liệu FTP của Laumas quy định các cặp dây gồm Signal, Excitation và Ref/Sense. Shield của cáp có chức năng giảm ảnh hưởng của nhiễu điện từ và cần được xử lý đúng theo hướng dẫn lắp đặt của hệ thống cân. Khi sử dụng nhiều FTP1000, các load cell có thể được đưa về hộp nối hoặc bộ truyền cân đa kênh trước khi dữ liệu được chuyển tới PLC/HMI.

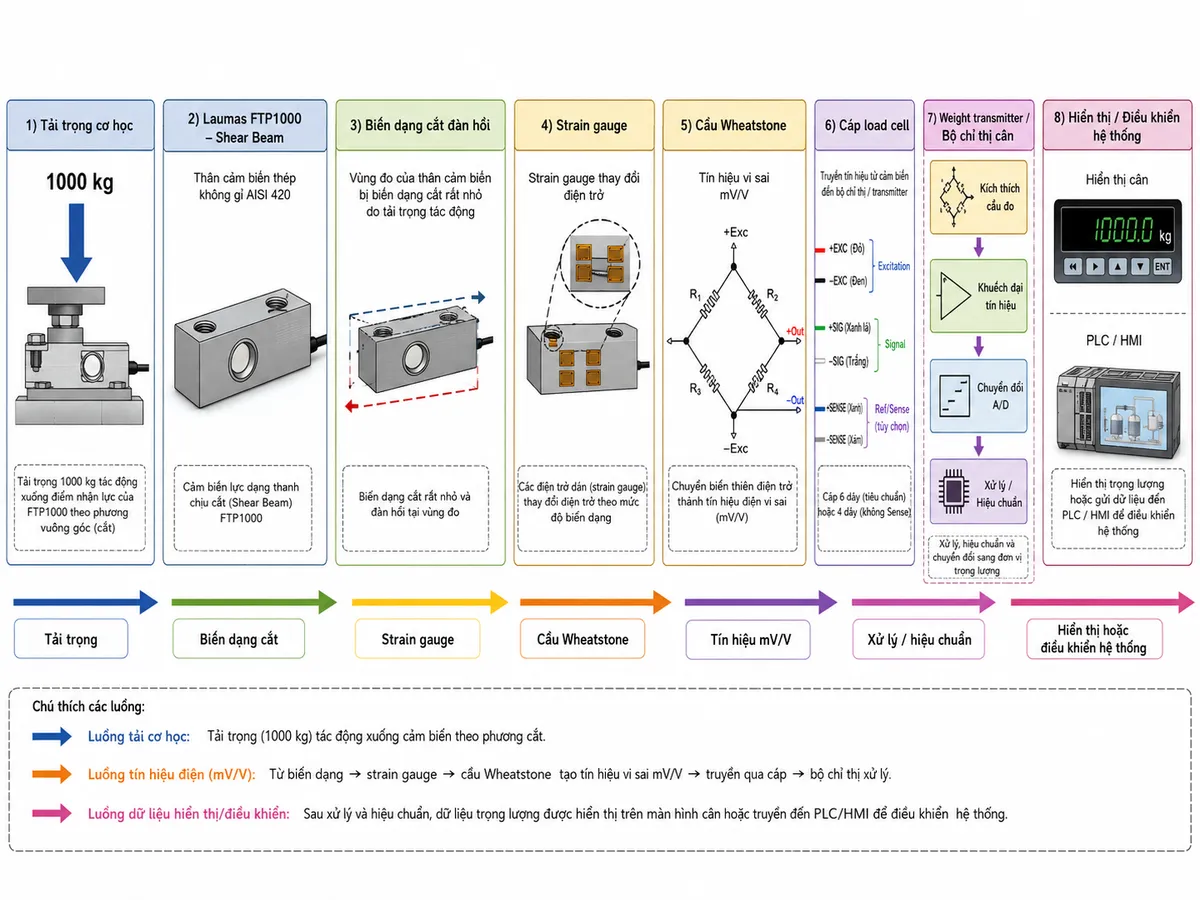

Nguyên lý hoạt động của cảm biến lực Shear Beam FTP1000

Nguyên lý đo của cảm biến lực dạng thanh chịu cắt dựa trên biến dạng đàn hồi rất nhỏ của thân kim loại khi có lực tác dụng. Một đầu FTP1000 được cố định với kết cấu đỡ, trong khi tải trọng được truyền vào vùng nhận lực theo đúng phương quy định. Lực này tạo ra ứng suất và biến dạng cắt trong vùng đo của thân cảm biến.

Các strain gauge được gắn tại vùng biến dạng sẽ biến dạng cùng thân load cell. Khi strain gauge bị kéo hoặc nén, điện trở của chúng thay đổi. Các strain gauge được liên kết thành cầu Wheatstone, nhờ đó biến thiên điện trở được chuyển thành một tín hiệu điện vi sai có biên độ nhỏ và tỷ lệ với lực tác dụng.

Tín hiệu analog dạng mV/V được truyền qua cáp đến bộ chỉ thị cân hoặc weight transmitter. Thiết bị điện tử cung cấp điện áp kích thích cho cầu đo, khuếch đại tín hiệu, thực hiện chuyển đổi A/D và áp dụng các thông số hiệu chuẩn để chuyển tín hiệu điện thành giá trị trọng lượng. Giá trị sau xử lý có thể hiển thị trực tiếp hoặc được truyền tới PLC, HMI hay hệ thống giám sát của dây chuyền.

Ứng dụng tiêu biểu

Nhờ cấu trúc shear beam và khả năng tích hợp linh hoạt, FTP1000 có thể được sử dụng trong nhiều bài toán cân công nghiệp, đặc biệt khi hệ thống cần bố trí load cell dưới các điểm đỡ của kết cấu.

• Hệ thống cân và chiết rót Big Bag: Laumas đã sử dụng FTP1000 trong một ứng dụng thực tế để cân liên tục bao chứa vật liệu dạng hạt trong quá trình nạp.
• Cân bàn và cân sàn công nghiệp sử dụng nhiều load cell tại các điểm đỡ.
• Cân pallet, cân kiện hàng và hệ thống cân trong khu vực logistics, kho vận.
• Cân bồn, phễu hoặc kết cấu chứa nguyên liệu khi phương án cơ khí phù hợp với load cell shear beam.
• Máy đóng gói, máy định lượng và dây chuyền sản xuất cần phản hồi trọng lượng về bộ điều khiển.
• Hệ thống cân tích hợp PLC/HMI, trong đó weight transmitter chuyển tín hiệu load cell thành dữ liệu phù hợp với hệ thống tự động hóa.

Độ chính xác của toàn bộ hệ thống không chỉ phụ thuộc vào load cell mà còn liên quan trực tiếp đến kết cấu cơ khí, vị trí truyền lực, độ phẳng của bề mặt lắp, phụ kiện gá, tải lệch tâm, lực ngang, rung động, đấu nối điện và quá trình hiệu chuẩn. Vì vậy FTP1000 cần được lắp theo đúng hướng tác dụng lực và hướng dẫn kỹ thuật của Laumas.

Cam kết & nơi mua Laumas FTP1000 chính hãng

Khi lựa chọn cảm biến lực Laumas FTP1000 chính hãng, khách hàng nên xác định đúng tải trọng thiết kế, số lượng load cell, kiểu gá cơ khí, môi trường lắp đặt và loại bộ chỉ thị hoặc weight transmitter sẽ sử dụng. Việc lựa chọn đồng bộ các thành phần giúp hệ thống cân đạt độ ổn định tốt hơn và thuận tiện cho hiệu chuẩn, bảo trì cũng như tích hợp tự động hóa.

Khách hàng có nhu cầu mua FTP1000 Laumas, lựa chọn thiết bị xử lý tín hiệu hoặc xây dựng giải pháp cân phù hợp có thể liên hệ trực tiếp thietbicodien để được tư vấn sản phẩm chính hãng, kiểm tra đúng model và lựa chọn cấu hình phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

FTP1000 là load cell bending beam hay shear beam?

FTP1000 là load cell dạng shear beam. Trong dòng FTP của Laumas, các phiên bản tải thấp 75–300 kg thuộc nhóm bending beam, trong khi FTP1000 nằm trong nhóm tải sử dụng nguyên lý thanh chịu cắt.

Tải danh định của Laumas FTP1000 là bao nhiêu?

FTP1000 có tải danh định 1000 kg. Khi thiết kế hệ thống nhiều load cell, cần tính thêm trọng lượng bản thân của kết cấu, phân bố tải, tải động và hệ số an toàn thay vì chỉ dựa vào khối lượng hàng cần cân.

FTP1000 có thể kết nối trực tiếp với PLC không?

FTP1000 tạo ra tín hiệu analog mV/V có biên độ rất nhỏ. Trong cấu hình thông dụng, tín hiệu này được đưa vào weight transmitter hoặc bộ chỉ thị cân để kích thích cầu đo, khuếch đại, chuyển đổi A/D và hiệu chuẩn trước khi dữ liệu trọng lượng được truyền tới PLC/HMI.

Có được cấp nguồn 24 VDC hoặc điện lưới trực tiếp vào FTP1000 không?

Không nên cấp trực tiếp nguồn điện lưới hoặc nguồn điều khiển thông thường vào load cell. FTP1000 cần nhận điện áp excitation dành cho cầu đo từ bộ chỉ thị cân hoặc weight transmitter phù hợp và phải tuân thủ giới hạn điện áp trong tài liệu kỹ thuật của cảm biến.

FTP1000 có phù hợp với môi trường ẩm và bụi không?

Có. Phiên bản shear beam FTP1000 có cấp bảo vệ IP68, phù hợp với nhiều môi trường công nghiệp có bụi hoặc độ ẩm. Tuy nhiên cấp bảo vệ của toàn bộ hệ thống còn phụ thuộc vào hộp nối, đầu cáp, thiết bị điện tử và phương pháp lắp đặt thực tế.

FTP1000 có thể sử dụng cho hệ thống cân Big Bag không?

Có. Laumas đã công bố ứng dụng sử dụng nhiều FTP1000 shear beam load cell trong máy chiết rót Big Bag, kết hợp bộ gá, hộp nối và weight transmitter để cân liên tục trong quá trình nạp vật liệu.

Khi lắp FTP1000 cần lưu ý điều gì để đảm bảo độ chính xác?

Cần bảo đảm bề mặt gá chắc chắn, lực tác động đúng phương, hạn chế lực ngang và ma sát cơ khí, sử dụng phụ kiện gá phù hợp, bảo vệ hệ thống khỏi quá tải hoặc va đập và thực hiện hiệu chuẩn sau khi hoàn tất lắp đặt. Với hệ thống nhiều load cell, việc phân bố tải đồng đều giữa các điểm đỡ cũng đặc
