FTP1500 | Cảm biến lực dạng thanh chịu cắt (Shear Beam) Laumas FTP1500

FTP1500 | Cảm biến lực dạng thanh chịu cắt Laumas FTP1500

FTP1500 | Cảm biến lực dạng thanh chịu cắt (Shear Beam) Laumas FTP1500 là load cell công nghiệp có tải trọng danh định 1500 kg, thuộc dòng FTP của Laumas. Sản phẩm được thiết kế cho các hệ thống cân sử dụng nguyên lý biến dạng thanh chịu cắt, phù hợp với cân bồn, cân phễu, cân sàn, cân bàn công nghiệp và các hệ thống cân định lượng tích hợp trong dây chuyền tự động hóa.

Laumas Elettronica là thương hiệu của Italia chuyên phát triển cảm biến lực, bộ truyền tín hiệu cân, bộ chỉ thị và các thành phần cho hệ thống cân công nghiệp. Dòng FTP được Laumas cung cấp với nhiều mức tải; trong đó FTP1500 thuộc nhóm shear beam và sử dụng thân cảm biến bằng thép không gỉ AISI 420, hướng đến độ ổn định và khả năng làm việc trong môi trường công nghiệp.

Ưu điểm và tính năng nổi bật của Laumas FTP1500

Điểm nổi bật của load cell shear beam 1500 kg này là sự kết hợp giữa kết cấu thép không gỉ, cấp bảo vệ cao và khả năng tích hợp trực tiếp với các thiết bị điện tử cân tiêu chuẩn. Theo tài liệu của Laumas, phiên bản FTP1500 thuộc nhóm cảm biến FTP 500–10000 kg sử dụng nguyên lý shear beam và có cấp bảo vệ IP68.

• Thiết kế cảm biến lực dạng thanh chịu cắt, phù hợp cho các ứng dụng cân công nghiệp tải trung bình đến lớn.
• Thân cảm biến bằng thép không gỉ AISI 420, thích hợp với môi trường nhà máy và các hệ thống cân cần độ bền cơ học cao.
• Cấp bảo vệ IP68 đối với nhóm FTP từ 500 kg đến 10000 kg, hỗ trợ sử dụng trong môi trường có bụi và độ ẩm cao theo điều kiện lắp đặt phù hợp.
• Độ chính xác thuộc cấp C3 theo OIML R60, phù hợp cho nhiều hệ thống cân điện tử công nghiệp.
• Tín hiệu đầu ra dạng mV/V tương thích với weight transmitter, bộ chỉ thị cân và bộ chuyển đổi tín hiệu load cell.
• Có thể sử dụng trong hệ thống nhiều load cell thông qua hộp nối tín hiệu phù hợp để cân bồn, silo, phễu hoặc bàn cân.

Thông số tiêu biểu của FTP1500

Đặc tính	Giá trị
Kiểu cảm biến	Shear Beam
Tải trọng danh định	1500 kg
Vật liệu	Thép không gỉ AISI 420
Cấp chính xác	C3 theo OIML R60
Sai số tổng hợp	≤ ±0,02%
Cấp bảo vệ	IP68
Tín hiệu danh định	2 mV/V ±0,1%
Điện áp kích thích tối đa không gây hư hỏng	15 V
Chiều dài cáp tiêu chuẩn	5 m

Các giá trị trên được đối chiếu từ tài liệu dòng FTP của Laumas; khi thiết kế hệ thống thực tế cần kiểm tra đúng phiên bản, chứng nhận tùy chọn và tài liệu kỹ thuật đi kèm sản phẩm được cung cấp.

Chức năng, nguyên lý hoạt động và ứng dụng của FTP1500

Đấu dây và kết nối FTP1500

Laumas FTP1500 là cảm biến thụ động sử dụng cầu đo strain gauge nên không đấu trực tiếp với nguồn điện lưới. Load cell được kết nối tới ngõ vào cảm biến của weight transmitter hoặc bộ chỉ thị cân; thiết bị điện tử này cung cấp điện áp kích thích cho cầu đo và tiếp nhận tín hiệu vi sai mV/V.

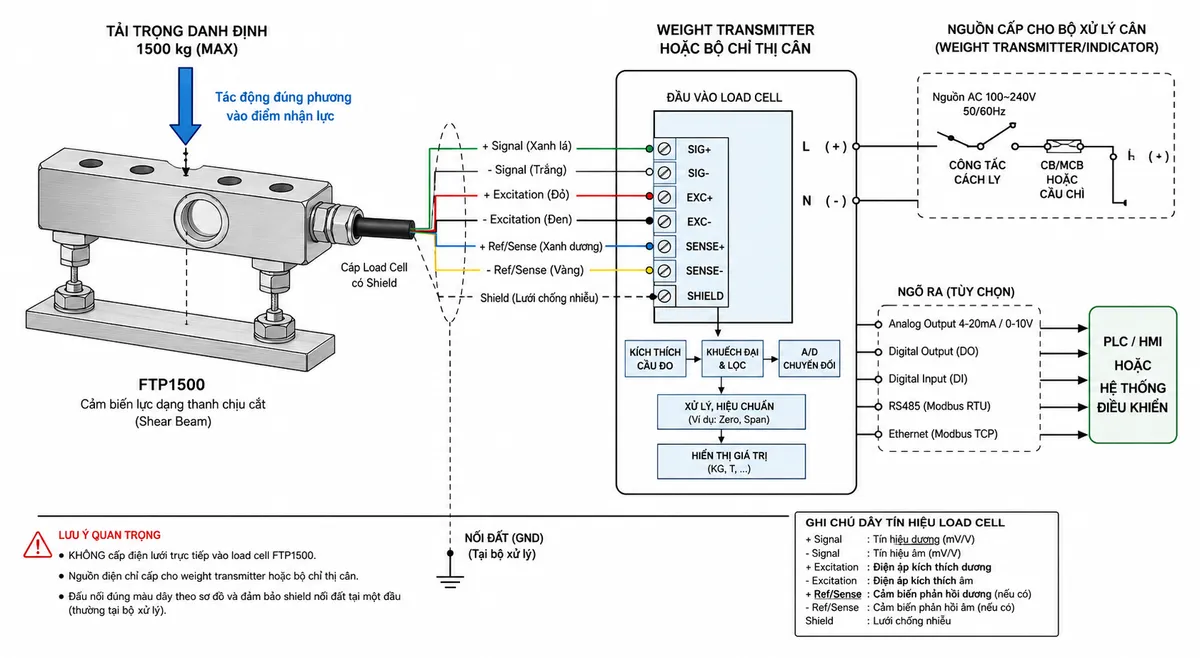

Theo sơ đồ kết nối điện của dòng FTP, các dây tín hiệu gồm +Signal màu xanh lá, -Signal màu trắng, +Excitation màu đỏ, -Excitation màu đen; các đường +Ref/Sense màu xanh dương và -Ref/Sense màu vàng được sử dụng khi phiên bản cáp có trang bị. Shield được nối theo hướng dẫn của thiết bị xử lý tín hiệu nhằm hạn chế nhiễu điện.

Nguyên lý hoạt động của cảm biến shear beam FTP1500

Khi tải trọng được truyền đúng hướng vào điểm nhận lực, thân shear beam FTP1500 phát sinh một mức biến dạng cắt đàn hồi rất nhỏ. Các strain gauge được bố trí tại vùng đo cảm nhận biến dạng này và thay đổi điện trở tương ứng với lực tác động.

Các strain gauge được mắc thành cầu đo Wheatstone. Khi cầu được cấp điện áp kích thích từ bộ chỉ thị hoặc weight transmitter, sự mất cân bằng điện trở tạo ra một tín hiệu điện vi sai mV/V tỷ lệ với tải trọng. Với FTP1500, datasheet của dòng FTP công bố tín hiệu danh định 2 mV/V.

Tín hiệu mức thấp từ load cell sau đó được truyền qua cáp tới thiết bị điện tử cân. Weight transmitter hoặc bộ chỉ thị thực hiện cấp nguồn kích thích cầu đo, khuếch đại tín hiệu, chuyển đổi A/D, hiệu chuẩn zero/span và quy đổi tín hiệu thành giá trị khối lượng. Dữ liệu cuối cùng có thể được hiển thị tại bộ chỉ thị hoặc đưa tới PLC/HMI tùy cấu hình của thiết bị xử lý cân.

Ứng dụng điển hình

Nhờ kết cấu load cell thép không gỉ IP68 và tải trọng danh định 1500 kg, FTP1500 có thể được lựa chọn cho nhiều bài toán cân tĩnh và cân quá trình trong công nghiệp khi thiết kế cơ khí đáp ứng đúng yêu cầu truyền lực của shear beam.

• Cân bồn chứa, bồn phối trộn và hệ thống cân nguyên liệu.
• Cân phễu, hopper và silo trong dây chuyền sản xuất.
• Cân sàn và bàn cân công nghiệp.
• Hệ thống cân định lượng, chiết rót hoặc phối liệu.
• Máy móc OEM cần tích hợp cảm biến lực vào hệ thống điều khiển.
• Hệ thống nhiều load cell kết hợp hộp nối và bộ truyền tín hiệu cân.

Cam kết và nơi mua Laumas FTP1500 chính hãng

Khi lựa chọn cảm biến lực Laumas FTP1500, khách hàng nên xác định đúng tải trọng làm việc, số lượng load cell, kết cấu cơ khí, bộ gá, môi trường sử dụng và loại weight transmitter hoặc bộ chỉ thị cân để bảo đảm hệ thống hoạt động ổn định và khai thác đúng khả năng của cảm biến.

Để mua FTP1500 chính hãng, nhận tư vấn lựa chọn thiết bị cân, bộ gá và thiết bị xử lý tín hiệu tương thích, quý khách có thể liên hệ trực tiếp thietbicodien. thietbicodien hỗ trợ khách hàng lựa chọn giải pháp phù hợp cho hệ thống cân bồn, cân phễu, cân sàn và các ứng dụng cân tích hợp trong dây chuyền công nghiệp.

Câu hỏi thường gặp (FAQ)

Laumas FTP1500 là loại cảm biến lực gì?

FTP1500 là cảm biến lực dạng thanh chịu cắt, hay shear beam load cell, thuộc dòng FTP của Laumas và có tải trọng danh định 1500 kg.

FTP1500 có thể đo tải tối đa bao nhiêu?

Tải trọng danh định của model FTP1500 là 1500 kg. Khi thiết kế hệ thống cân cần tính thêm trọng lượng bản thân của kết cấu, phân bố tải giữa các load cell và các tải động có thể xuất hiện trong quá trình vận hành.

FTP1500 có phù hợp cho cân bồn và cân phễu không?

Có. Load cell shear beam thường được sử dụng trong các hệ thống cân bồn, cân phễu, bàn cân và cân quá trình. Việc lựa chọn bộ gá và kết cấu truyền lực đúng kỹ thuật đặc biệt quan trọng để hạn chế lực ngang, mô-men và sai số cơ khí.

FTP1500 có thể đấu trực tiếp vào PLC không?

Không nên đấu tín hiệu mV/V của load cell trực tiếp vào ngõ vào analog thông thường của PLC. Trong cấu hình phổ biến, FTP1500 được kết nối với weight transmitter hoặc bộ chỉ thị cân để cấp excitation, khuếch đại, chuyển đổi A/D và hiệu chuẩn trước khi truyền giá trị cân tới PLC/HMI.

FTP1500 dùng nguồn điện bao nhiêu volt?

FTP1500 không phải thiết bị dùng nguồn AC độc lập. Cầu strain gauge được cấp điện áp kích thích từ thiết bị đọc load cell. Datasheet dòng FTP nêu điện áp cấp tối đa không gây hư hỏng là 15 V; điện áp vận hành thực tế phải tuân theo thiết bị cân và tài liệu kỹ thuật của hệ thống.

Cáp của FTP1500 gồm những dây nào?

Sơ đồ Laumas thể hiện +Signal màu xanh lá, -Signal màu trắng, +Excitation màu đỏ, -Excitation màu đen, cùng +Ref/Sense màu xanh dương và -Ref/Sense màu vàng khi được trang bị; cáp còn có shield chống nhiễu.

FTP1500 có khả năng chống bụi và nước không?

Có. Tài liệu Laumas xác định các cảm biến FTP thuộc nhóm tải từ 500 kg đến 10000 kg có cấp bảo vệ IP68; FTP1500 nằm trong nhóm này. Việc duy trì cấp bảo vệ trong thực tế vẫn phụ thuộc vào lắp đặt, đầu nối cáp và điều kiện môi trường của toàn hệ thống.
