FTP3000 | Cảm biến lực dạng thanh chịu cắt (Shear Beam) Laumas FTP3000

1. Giới thiệu FTP3000 | Cảm biến lực dạng thanh chịu cắt Laumas FTP3000

FTP3000 | Cảm biến lực dạng thanh chịu cắt (Shear Beam) Laumas FTP3000 là load cell công nghiệp thuộc dòng FTP của LAUMAS Elettronica S.r.l., thương hiệu thiết bị cân và đo lực đến từ Italia. Sản phẩm được thiết kế cho các hệ thống cân cần khả năng chịu tải lớn, độ ổn định cao và kết cấu phù hợp với môi trường công nghiệp.

Trong dòng FTP, model FTP3000 thuộc nhóm cảm biến Shear Beam và có tải danh định 3000 kg. Thân cảm biến sử dụng thép không gỉ, thích hợp để tích hợp vào cân sàn, hệ thống cân bồn, phễu, silo và nhiều hệ thống cân định lượng trong dây chuyền tự động hóa.

Thông tin kỹ thuật tiêu biểu

Đặc tính	Giá trị
Kiểu cảm biến	Shear Beam - cảm biến lực dạng thanh chịu cắt
Tải danh định	3000 kg
Vật liệu	Thép không gỉ AISI 420
Sai số tổng hợp	Tối đa ±0,02%
Cấp bảo vệ	IP68; IP69K theo tùy chọn của dòng shear beam
Cấp chính xác	C3 theo OIML R 60
Tín hiệu danh định	2 mV/V ±0,4%

2. Ưu điểm / tính năng nổi bật

Laumas FTP3000 kết hợp nguyên lý đo biến dạng bằng strain gauge với kết cấu thanh chịu cắt, giúp đo lực tác động lên hệ thống cân và chuyển đổi thành tín hiệu điện tỷ lệ với tải trọng. Đây là cấu trúc được sử dụng rộng rãi trong các hệ thống cân công nghiệp tải trung bình đến lớn.

• Khả năng cân tải lớn 3000 kg trên mỗi load cell, phù hợp với nhiều kết cấu cân công nghiệp.
• Thân bằng thép không gỉ giúp tăng độ bền cơ học và khả năng làm việc trong môi trường có độ ẩm, bụi hoặc yêu cầu vệ sinh cao.
• Cấp bảo vệ IP68 hỗ trợ vận hành ổn định trong nhiều điều kiện công nghiệp khắc nghiệt.
• Cấp chính xác C3 theo OIML R 60 phù hợp với các hệ thống cân cần độ lặp lại và độ tin cậy cao.
• Tín hiệu dạng mV/V tiêu chuẩn thuận tiện kết nối với weight transmitter, bộ chỉ thị cân, bộ số hóa load cell hoặc hệ thống điều khiển cân.
• Có thể phối hợp với các bộ gá và phụ kiện cơ khí phù hợp để hạn chế ảnh hưởng của lực ngang, sai lệch lắp đặt và chuyển động của kết cấu cân.

3. Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng của cảm biến lực FTP3000

Chức năng chính của FTP3000 là biến đổi lực hoặc trọng lượng cơ học tác động lên kết cấu cân thành một tín hiệu điện có thể được bộ chỉ thị cân hoặc weight transmitter xử lý. Từ tín hiệu này, hệ thống có thể hiển thị khối lượng, giám sát tải, thực hiện định lượng hoặc truyền dữ liệu tới PLC/HMI.

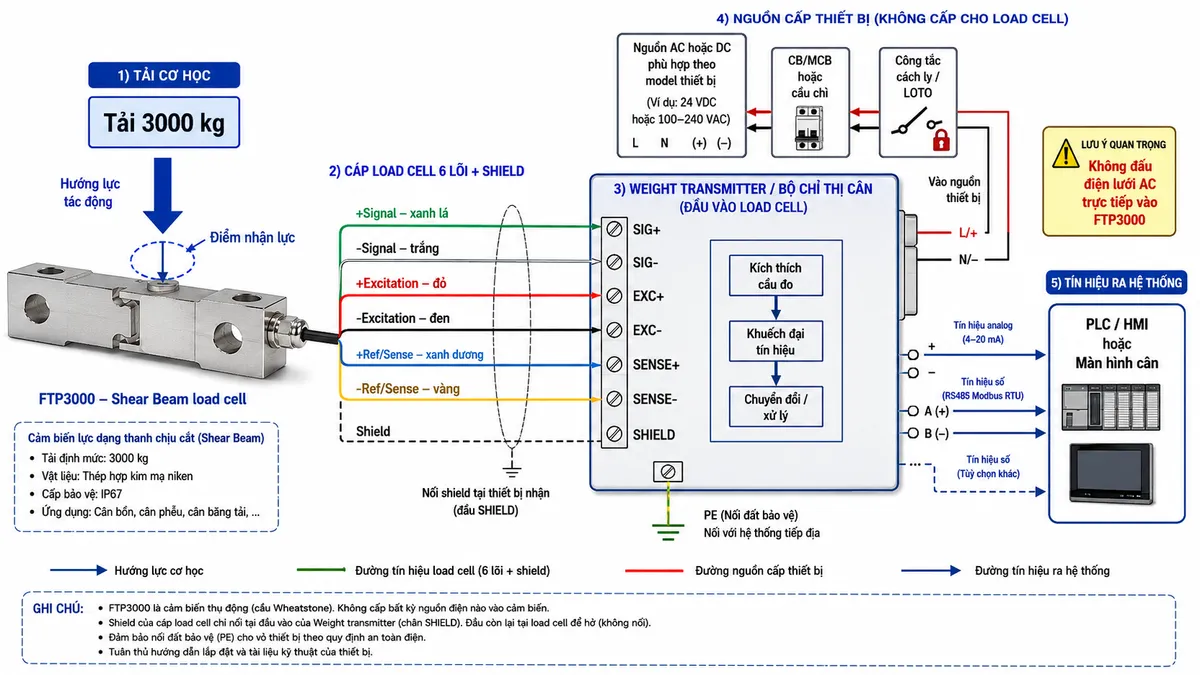

Kết nối FTP3000 với thiết bị cân

Cảm biến không được cấp trực tiếp điện lưới AC. Nguồn kích thích cầu đo được cung cấp từ weight transmitter hoặc bộ chỉ thị cân thông qua các đường Excitation. Tín hiệu đo được đưa trở lại thiết bị điện tử qua các đường Signal; các đường Sense được sử dụng khi cấu hình và thiết bị hỗ trợ.

Nguyên lý hoạt động

Khi tải trọng được truyền đúng hướng tới cảm biến lực Shear Beam, phần tử đàn hồi của cảm biến xuất hiện một biến dạng cắt rất nhỏ và nằm trong giới hạn đàn hồi. Các strain gauge được gắn tại vùng đo cảm nhận biến dạng này thông qua sự thay đổi điện trở.

Các strain gauge được tổ chức thành cầu đo Wheatstone. Khi không tải, cầu đo ở trạng thái cân bằng gần điểm zero; khi có tải, sự thay đổi điện trở tạo ra tín hiệu vi sai mV/V tỷ lệ với lực tác động. Weight transmitter hoặc bộ chỉ thị cân cung cấp điện áp kích thích cho cầu đo, khuếch đại tín hiệu, chuyển đổi A/D và hiệu chuẩn tín hiệu thành giá trị khối lượng sử dụng được trong hệ thống điều khiển.

Ứng dụng điển hình

• Cân sàn công nghiệp và các hệ thống cân nhiều load cell.
• Cân bồn chứa, phễu và silo trong dây chuyền sản xuất.
• Hệ thống cân định lượng nguyên liệu theo mẻ.
• Giám sát trọng lượng trong dây chuyền đóng gói và xử lý vật liệu.
• Các kết cấu cân tích hợp với PLC/HMI và hệ thống tự động hóa.
• Hệ thống cân cần cảm biến tải lớn, kết cấu chắc chắn và khả năng làm việc trong môi trường công nghiệp.

Lưu ý khi lắp đặt

• Đưa tải vào đúng điểm và đúng phương tải được thiết kế cho cảm biến.
• Hạn chế lực ngang, mô-men xoắn, va đập và quá tải truyền trực tiếp tới load cell.
• Sử dụng kết cấu gá lắp đủ cứng và bộ phụ kiện cơ khí phù hợp với tải trọng của hệ thống.
• Không để cáp tín hiệu load cell chạy song song gần cáp động lực, biến tần hoặc nguồn gây nhiễu mạnh nếu có thể tránh được.
• Thực hiện đấu shield, nối đất và bố trí dây theo hướng dẫn của thiết bị cân được kết nối.
• Sau khi hoàn thành cơ khí và đấu nối, hệ thống cân cần được hiệu chuẩn trước khi đưa vào vận hành chính thức.

4. Cam kết & nơi mua hàng

Khi lựa chọn cảm biến lực Laumas FTP3000 chính hãng, người dùng cần xác định đúng tải danh định, số lượng load cell, kết cấu cơ khí, bộ gá, bộ chỉ thị hoặc transmitter và yêu cầu tín hiệu đầu ra của toàn hệ thống. Việc lựa chọn đồng bộ giúp khai thác đúng độ chính xác và độ bền của cảm biến.

Khách hàng có nhu cầu mua FTP3000 chính hãng, tư vấn cấu hình hệ thống cân, lựa chọn phụ kiện lắp đặt hoặc thiết bị xử lý tín hiệu phù hợp có thể liên hệ trực tiếp thietbicodien để được hỗ trợ sản phẩm đúng model và nhu cầu ứng dụng.

Câu hỏi thường gặp (FAQ)

FTP3000 là loại cảm biến lực nào?

FTP3000 là cảm biến lực dạng thanh chịu cắt, hay shear beam load cell, thuộc dòng FTP của Laumas và được thiết kế cho các ứng dụng cân công nghiệp tải lớn.

Laumas FTP3000 có tải danh định bao nhiêu?

FTP3000 có tải danh định 3000 kg trên mỗi cảm biến. Khi thiết kế hệ thống nhiều load cell, khả năng cân thực tế phải được tính theo số lượng cảm biến, cách phân bố tải, tải chết, hệ số an toàn và kết cấu cơ khí.

FTP3000 có thể đấu trực tiếp vào PLC không?

Không nên coi tín hiệu mV/V của load cell là tín hiệu analog công nghiệp tiêu chuẩn để đấu trực tiếp vào ngõ vào PLC thông thường. Thông thường cần weight transmitter hoặc bộ số hóa load cell để cấp kích thích, khuếch đại, chuyển đổi và truyền dữ liệu phù hợp tới PLC.

FTP3000 có cần cấp nguồn AC trực tiếp không?

Không. Load cell FTP3000 nhận điện áp kích thích cầu đo từ bộ chỉ thị cân hoặc weight transmitter. Nguồn AC hoặc DC của hệ thống chỉ được cấp cho thiết bị điện tử theo đúng thông số của thiết bị đó, không cấp điện lưới trực tiếp vào cảm biến.

FTP3000 phù hợp với những ứng dụng nào?

Sản phẩm phù hợp cho cân sàn, cân bồn, cân phễu, silo, cân định lượng và các hệ thống cân tích hợp trong dây chuyền tự động hóa công nghiệp.

Cần chú ý gì để FTP3000 đo chính xác?

Cảm biến cần được lắp đúng hướng tải, trên kết cấu cơ khí đủ cứng, hạn chế lực ngang và mô-men ngoài ý muốn, đồng thời hệ thống phải được đấu dây đúng và hiệu chuẩn sau khi hoàn thiện lắp đặt.
