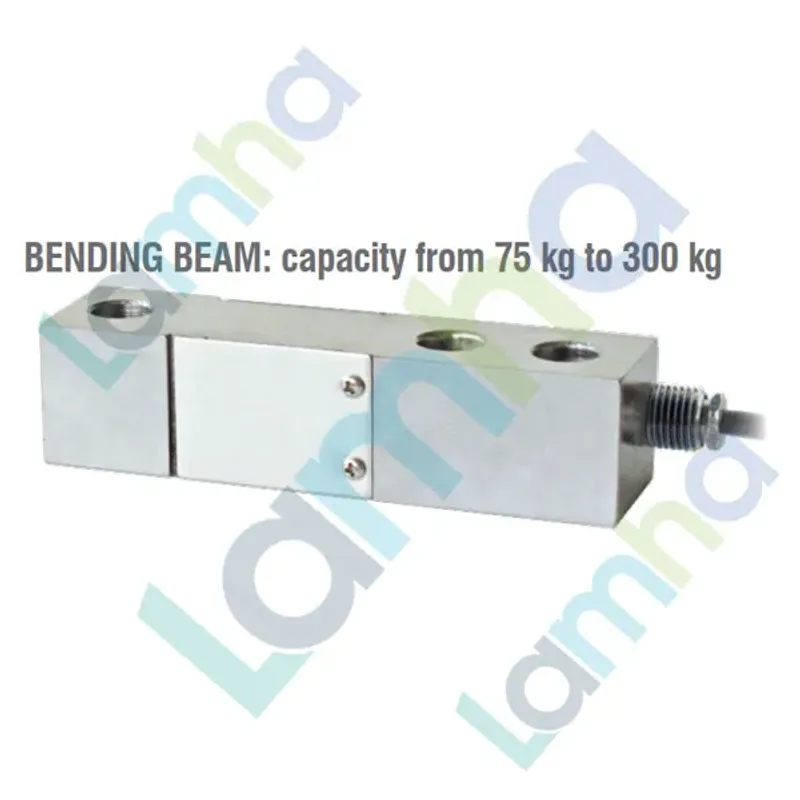

FTP300 | Cảm biến lực dạng thanh uốn (Bending Beam) Laumas FTP300

1. Giới thiệu FTP300 | Cảm biến lực dạng thanh uốn Laumas FTP300

FTP300 | Cảm biến lực dạng thanh uốn Laumas FTP300 là load cell thuộc dòng FTP của Laumas, thương hiệu thiết bị cân và đo lường công nghiệp đến từ Italia. Sản phẩm sử dụng nguyên lý biến dạng của thanh uốn kết hợp strain gauge để chuyển tải trọng cơ học thành tín hiệu điện tỷ lệ, phục vụ các hệ thống cân và giám sát khối lượng trong tự động hóa công nghiệp.

Với thiết kế Bending Beam load cell, model FTP300 phù hợp cho các ứng dụng cần cảm biến có kết cấu gọn, dễ tích hợp với cơ cấu cân, bộ chỉ thị cân hoặc weight transmitter. Dòng FTP cũng được Laumas phát triển kèm nhiều giải pháp gá lắp nhằm hỗ trợ giảm ảnh hưởng của sai lệch cơ khí, lực ngang và điều kiện lắp đặt thực tế.

2. Ưu điểm và tính năng nổi bật của Laumas FTP300

Điểm nổi bật của FTP300 là sự kết hợp giữa kết cấu thanh uốn, vật liệu chống ăn mòn và khả năng làm việc trong các hệ thống cân công nghiệp. Sản phẩm phù hợp khi cần đo tải trọng chính xác và chuyển tín hiệu đến thiết bị điện tử cân để xử lý, hiển thị hoặc đưa dữ liệu về hệ thống điều khiển.

• Cảm biến lực dạng thanh uốn thích hợp cho nhiều cơ cấu cân công nghiệp có tải tác động theo phương quy định.
• Thân cảm biến bằng thép không gỉ giúp tăng độ bền cơ học và khả năng thích nghi với môi trường sản xuất.
• Có thể kết nối với weight transmitter, bộ chỉ thị cân hoặc thiết bị xử lý tín hiệu load cell tương thích.
• Hỗ trợ xây dựng hệ thống cân bồn, cân phễu, cân bàn và các cụm đo khối lượng trong dây chuyền tự động.
• Dòng sản phẩm có các bộ gá lắp tương thích của Laumas để hỗ trợ bố trí cảm biến đúng cơ khí và hạn chế tác động không mong muốn lên load cell.

Thông tin kỹ thuật tiêu biểu

Đặc tính	Thông tin
Kiểu cảm biến	Bending Beam
Tải danh định	300 kg
Vật liệu thân	Thép không gỉ AISI 420
Cấp chính xác	C3 theo OIML R60
Sai số tổng hợp	Không vượt quá ±0,02%
Cấp bảo vệ của phiên bản Bending Beam 75–300 kg	IP67
Tín hiệu đầu ra danh định	2 mV/V ±0,1%
Điện áp kích thích tối đa không gây hư hỏng	15 V
Chiều dài cáp theo datasheet cho dải 75–5000 kg	5 m
Lõi cáp	4/6 × 0,25 mm²

3. Chức năng, nguyên lý hoạt động và ứng dụng của FTP300

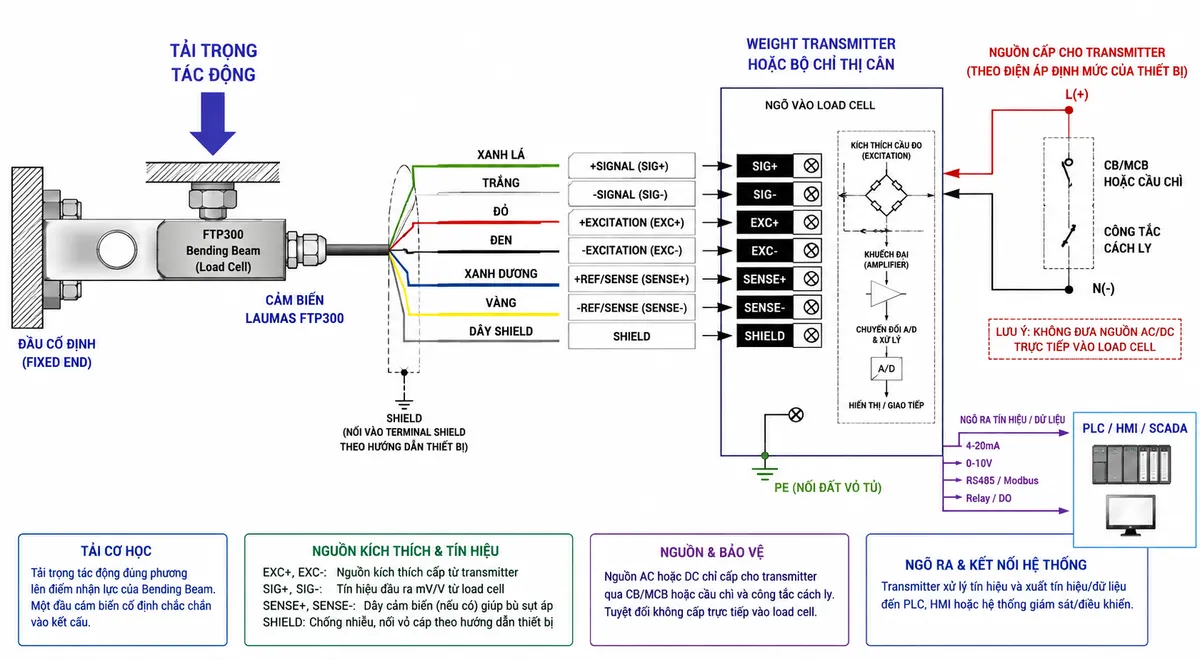

Kết nối FTP300 với hệ thống cân

FTP300 là cảm biến thụ động trong hệ thống đo tải, vì vậy không cấp trực tiếp nguồn điện lưới AC vào load cell. Cảm biến được nối tới ngõ vào load cell của bộ chỉ thị cân hoặc bộ chuyển đổi tín hiệu cân. Thiết bị điện tử này cung cấp điện áp kích thích cho cầu đo bên trong FTP300, đồng thời nhận tín hiệu mV/V từ cảm biến để khuếch đại, chuyển đổi và hiệu chuẩn thành giá trị khối lượng.

Trong hệ thống hoàn chỉnh, nguồn AC hoặc DC theo đúng điện áp định mức của bộ chỉ thị hoặc transmitter nên được đưa qua CB, MCB hoặc cầu chì phù hợp trước khi cấp cho thiết bị xử lý. FTP300 chỉ nhận nguồn kích thích từ mạch load cell của thiết bị cân. Với cáp có dây Sense, các đường Ref/Sense được đấu về đúng terminal tương ứng; shield được xử lý theo hướng dẫn của thiết bị điện tử và quy tắc nối đất của hệ thống.

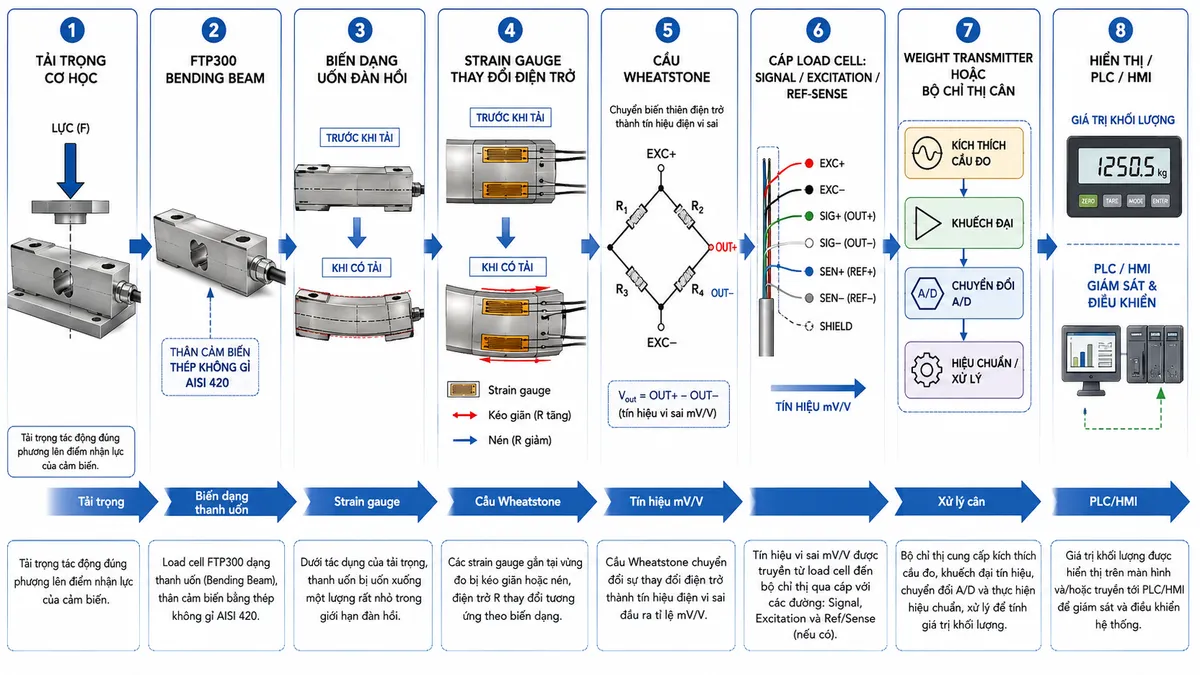

Nguyên lý hoạt động của cảm biến Bending Beam FTP300

Khi tải trọng tác động đúng vị trí và đúng phương thiết kế, phần tử đàn hồi của FTP300 Bending Beam xuất hiện một độ uốn rất nhỏ trong giới hạn đàn hồi. Các strain gauge được liên kết với vùng đo sẽ thay đổi điện trở tương ứng với mức biến dạng của thanh.

Các strain gauge được bố trí trong cầu đo Wheatstone. Khi cảm biến chưa chịu tải, cầu đo được cân bằng quanh trạng thái zero; khi có tải, sự thay đổi điện trở tạo ra tín hiệu điện vi sai ở mức mV/V. Tín hiệu này được truyền qua cáp đến bộ xử lý cân, sau đó được khuếch đại, chuyển đổi A/D và hiệu chuẩn để tạo thành giá trị khối lượng có thể hiển thị hoặc sử dụng cho điều khiển tự động.

Ứng dụng điển hình

Nhờ nguyên lý đo bằng strain gauge và kết cấu beam, FTP300 có thể được sử dụng trong nhiều hệ thống cân công nghiệp khi phương tải và kết cấu lắp đặt phù hợp với thiết kế cảm biến.

• Cân bồn và cân phễu chứa nguyên liệu.
• Cân bàn hoặc cơ cấu cân platform sử dụng một hay nhiều load cell.
• Hệ thống định lượng nguyên liệu trong máy và dây chuyền sản xuất.
• Giám sát tải trọng trong thiết bị cơ khí và máy tự động.
• Kết nối với transmitter để đưa dữ liệu cân về PLC, HMI hoặc hệ thống SCADA.

Lưu ý khi lắp đặt

Để duy trì độ ổn định của phép đo, cần bố trí FTP300 sao cho tải tác động theo đúng hướng được quy định cho thanh uốn. Bề mặt cố định cần đủ cứng, các điểm gá phải được lắp đúng cấu trúc cơ khí và nên hạn chế lực ngang, mô-men xoắn hoặc tải lệch tâm ngoài dự kiến.

Khi ứng dụng có rung động, dịch chuyển nhiệt, sai lệch giữa các mặt gá hoặc nguy cơ chịu lực bên, nên lựa chọn bộ gá load cell phù hợp. Cáp tín hiệu cũng cần được bố trí tách khỏi cáp động lực và các nguồn gây nhiễu điện từ để tăng độ ổn định cho tín hiệu cân mV/V.

4. Cam kết và nơi mua Laumas FTP300 chính hãng

Khi lựa chọn cảm biến lực cho hệ thống cân, việc xác định đúng model, tải trọng thiết kế, kiểu gá lắp, thiết bị xử lý tín hiệu và điều kiện môi trường là rất quan trọng. Khách hàng có nhu cầu mua Laumas FTP300 chính hãng, tư vấn lựa chọn thiết bị cân đồng bộ hoặc kiểm tra khả năng tương thích với transmitter, indicator và PLC có thể liên hệ trực tiếp thietbicodien để được hỗ trợ.

thietbicodien hướng tới cung cấp đúng model theo yêu cầu kỹ thuật, hỗ trợ đối chiếu thông tin sản phẩm và lựa chọn giải pháp phù hợp với từng ứng dụng cân công nghiệp.

Câu hỏi thường gặp (FAQ)

FTP300 là cảm biến lực dạng uốn hay dạng cắt?

FTP300 thuộc nhóm cảm biến lực dạng thanh uốn của dòng FTP. Trong cùng series, Laumas sử dụng kết cấu bending beam cho các mức tải thấp hơn và shear beam cho các mức tải cao hơn.

Laumas FTP300 hoạt động như thế nào?

Tải trọng làm thanh cảm biến biến dạng đàn hồi, strain gauge chuyển biến dạng đó thành thay đổi điện trở và cầu Wheatstone tạo tín hiệu mV/V. Bộ chỉ thị cân hoặc weight transmitter tiếp nhận tín hiệu để tính toán và hiển thị khối lượng.

FTP300 có thể đấu trực tiếp vào PLC không?

Thông thường nên sử dụng weight transmitter hoặc bộ xử lý load cell để kích thích cảm biến, khuếch đại tín hiệu mV/V và chuyển đổi sang dạng tín hiệu mà PLC hỗ trợ. Chỉ đấu trực tiếp khi PLC hoặc module chuyên dụng có ngõ vào load cell tương thích.

Có được cấp nguồn AC trực tiếp cho FTP300 không?

Không. FTP300 nhận điện áp kích thích từ ngõ load cell của bộ chỉ thị hoặc transmitter. Nguồn AC hoặc DC của hệ thống được cấp cho thiết bị điện tử xử lý cân theo đúng tài liệu của thiết bị đó, không đưa trực tiếp vào dây tín hiệu của cảm biến.

FTP300 phù hợp với những hệ thống cân nào?

Sản phẩm có thể ứng dụng cho cân bồn, cân phễu, cân bàn, hệ thống định lượng và nhiều cơ cấu đo tải công nghiệp khác khi thiết kế cơ khí, hướng tác dụng lực và tải làm việc phù hợp.

Cần chú ý gì khi lắp đặt FTP300?

Cần cố định cảm biến trên bề mặt đủ cứng, đưa tải vào đúng điểm và đúng phương, hạn chế lực ngang hoặc mô-men ngoài ý muốn, đồng thời bố trí cáp tín hiệu tránh xa cáp động lực. Với kết cấu phức tạp nên sử dụng bộ gá load cell phù hợp để giảm ảnh hưởng của sai lệch cơ khí.

Các dữ kiện kỹ thuật trong nội dung trên được đối chiếu với trang sản phẩm FTP hiện hành của Laumas và datasheet FTP của hãng, bao gồm phân loại FTP300 là bending beam, vật liệu AISI 420, C3/OIML R60, IP67 cho dải 75–300 kg và sơ đồ màu dây kết nối. laumas.com +2 laumas-us.com +2
