FTP2000 | Cảm biến lực dạng thanh chịu cắt (Shear Beam) Laumas FTP2000

1. Giới thiệu FTP2000 | Cảm biến lực dạng thanh chịu cắt Laumas FTP2000

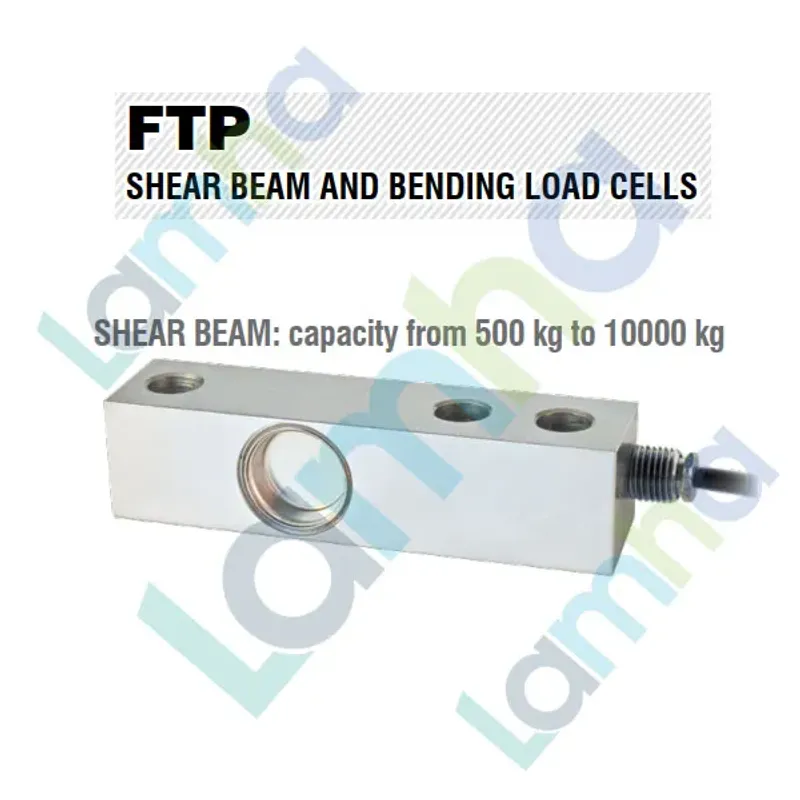

FTP2000 | Cảm biến lực dạng thanh chịu cắt (Shear Beam) Laumas FTP2000 là load cell thuộc dòng FTP của Laumas, thương hiệu thiết bị cân và đo lực đến từ Italia. Model FTP2000 được thiết kế cho tải danh định 2000 kg, sử dụng kết cấu shear beam bằng thép không gỉ AISI 420, phù hợp với các hệ thống cân công nghiệp cần độ ổn định cao và khả năng làm việc trong môi trường có bụi hoặc độ ẩm.

Trong dòng FTP, Laumas sử dụng nguyên lý strain gauge để biến đổi biến dạng cơ học của thân cảm biến thành tín hiệu điện tỷ lệ với tải. FTP2000 thuộc nhóm load cell shear beam 2000 kg, đạt cấp chính xác C3 theo OIML R60 và có cấp bảo vệ IP68. Theo tài liệu hiện hành của hãng, các phiên bản shear beam FTP còn có thể được cung cấp tùy chọn bảo vệ IP69K theo yêu cầu.

2. Ưu điểm / tính năng nổi bật của Laumas FTP2000

• Thiết kế cảm biến lực dạng thanh chịu cắt thích hợp cho nhiều hệ thống cân bồn, cân phễu, cân bàn và kết cấu cân công nghiệp.
• Thân cảm biến chế tạo từ thép không gỉ AISI 420, tăng khả năng chống ăn mòn và phù hợp với môi trường công nghiệp.
• Tải danh định 2000 kg, đáp ứng các ứng dụng đo tải và cân có tải trọng trung bình đến lớn.
• Đạt cấp chính xác C3 theo OIML R60, thuận lợi khi xây dựng hệ thống cân yêu cầu độ chính xác và tính lặp lại tốt.
• Cấp bảo vệ IP68 giúp cảm biến thích hợp với các khu vực có độ ẩm, bụi hoặc yêu cầu vệ sinh công nghiệp.
• Sai số tổng hợp của dòng FTP ở mức tối đa ±0,02%, hỗ trợ phép đo trọng lượng ổn định khi cảm biến được lắp đặt và hiệu chuẩn đúng kỹ thuật.
• Tín hiệu đầu ra dạng mV/V tương thích với weight transmitter, bộ chỉ thị cân và các bộ chuyển đổi tín hiệu load cell phổ biến.
• Có thể sử dụng cùng nhiều bộ gá chuyên dụng của Laumas để hạn chế ảnh hưởng của tải lệch, rung động và sai lệch cơ khí trong hệ thống cân.

Thông tin kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu cảm biến	Shear Beam
Tải danh định	2000 kg
Vật liệu	Thép không gỉ AISI 420
Cấp chính xác	C3 theo OIML R60
Sai số tổng hợp	≤ ±0,02%
Cấp bảo vệ	IP68; IP69K tùy chọn cho phiên bản shear beam theo yêu cầu
Tín hiệu đầu ra danh định	2 mV/V ±0,1%
Chiều dài cáp tiêu chuẩn của FTP2000	5 m
Kết cấu lõi cáp	4/6 lõi x 0,25 mm²

3. Chức năng, nguyên lý hoạt động và ứng dụng của FTP2000

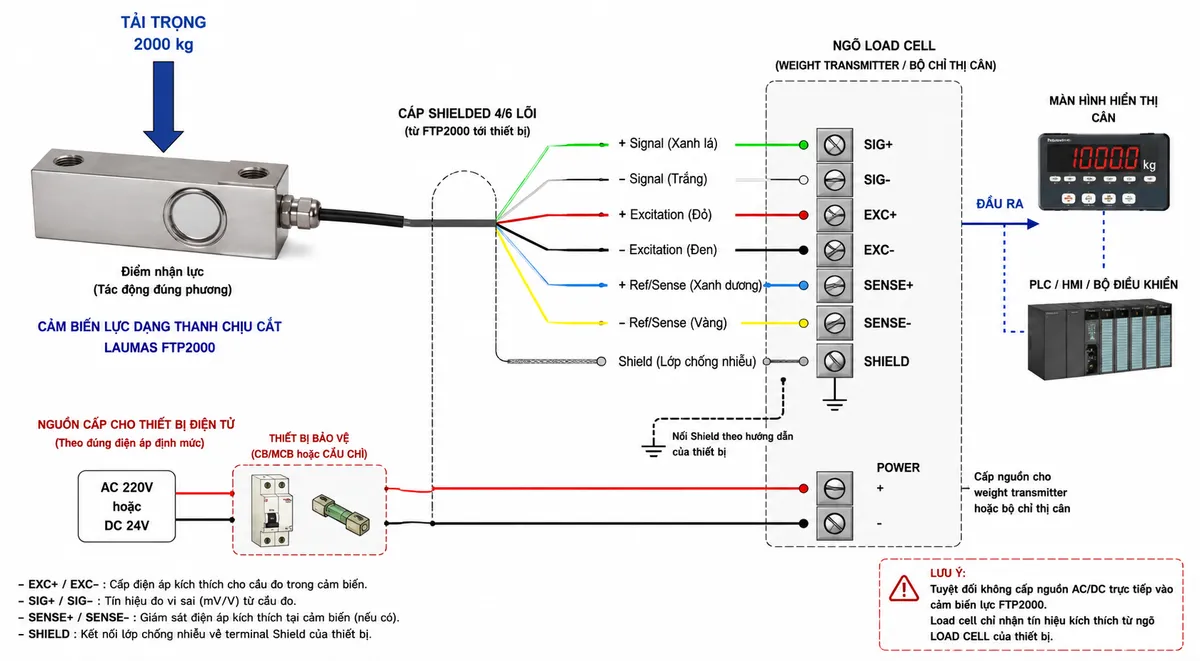

Đấu dây và kết nối FTP2000 với hệ thống cân

Laumas FTP2000 là cảm biến thụ động nên không được cấp trực tiếp nguồn điện lưới AC. Load cell được nối vào ngõ vào cảm biến của weight transmitter hoặc bộ chỉ thị cân. Thiết bị điện tử này cung cấp điện áp kích thích cho cầu đo qua EXC+ và EXC-, đồng thời nhận tín hiệu vi sai từ SIG+ và SIG-. Với phiên bản cáp có đường Ref/Sense, hai dây Sense giúp thiết bị đo giám sát điện áp kích thích thực tế tại load cell và bù ảnh hưởng sụt áp trên đường dây.

Theo sơ đồ đấu dây của dòng FTP, +Signal sử dụng dây xanh lá, -Signal dây trắng, +Excitation dây đỏ và -Excitation dây đen. Khi đường Ref/Sense được trang bị, +Ref/Sense dùng dây xanh dương và -Ref/Sense dùng dây vàng. Shield được kết nối theo hướng dẫn của bộ chỉ thị hoặc transmitter nhằm hỗ trợ chống nhiễu cho tín hiệu đo mức mV.

Phần nguồn AC hoặc DC chỉ cấp cho weight transmitter hoặc bộ chỉ thị cân theo đúng điện áp định mức của thiết bị đó. Nguồn nên đi qua thiết bị đóng cắt và bảo vệ phù hợp như CB/MCB hoặc cầu chì; load cell FTP2000 nhận điện áp kích thích từ ngõ load cell của thiết bị điện tử, không đấu trực tiếp vào nguồn AC.

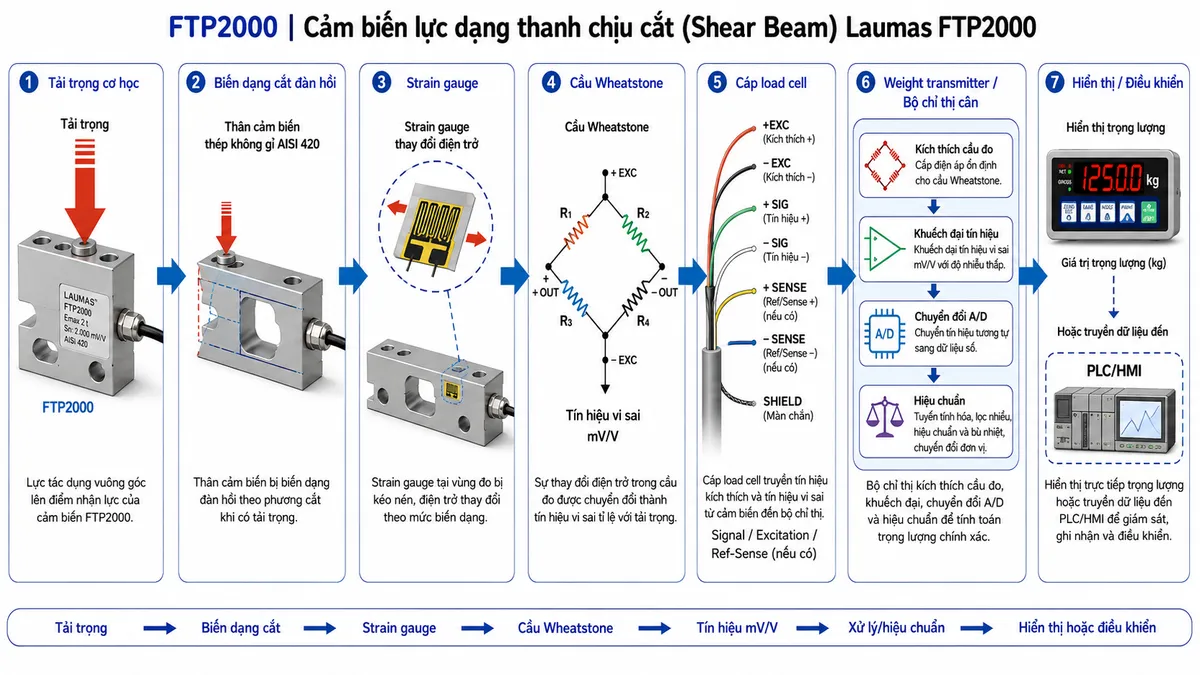

Nguyên lý hoạt động của cảm biến lực shear beam FTP2000

Khi tải trọng tác động đúng phương lên điểm nhận lực, thân shear beam FTP2000 xuất hiện một biến dạng cắt đàn hồi rất nhỏ. Các strain gauge được gắn tại vùng biến dạng của thân cảm biến thay đổi kích thước theo ứng suất cơ học, làm thay đổi điện trở của chúng.

Các strain gauge được bố trí trong cầu Wheatstone. Sự thay đổi điện trở làm cầu đo mất cân bằng và tạo ra tín hiệu điện vi sai tỷ lệ với lực tác dụng. Với FTP2000, tín hiệu danh định của cảm biến là 2 mV/V, vì vậy tín hiệu thực tế được xử lý bởi một weight transmitter hoặc bộ chỉ thị cân có ngõ vào load cell chuyên dụng.

Thiết bị cân cung cấp điện áp kích thích cho cầu Wheatstone, khuếch đại tín hiệu mV/V, thực hiện chuyển đổi A/D và hiệu chuẩn để chuyển tín hiệu điện thành giá trị trọng lượng. Giá trị sau xử lý có thể được hiển thị trực tiếp hoặc truyền về PLC/HMI và hệ thống điều khiển thông qua các giao tiếp hoặc tín hiệu đầu ra của thiết bị cân được lựa chọn.

Ứng dụng điển hình

Nhờ kết cấu load cell shear beam bằng thép không gỉ và tải danh định 2000 kg, FTP2000 phù hợp cho nhiều hệ thống cân tĩnh và cân tích hợp trong dây chuyền sản xuất.

• Cân bồn chứa và cân phễu định lượng trong dây chuyền sản xuất.
• Cân bàn, cân sàn và các kết cấu cân công nghiệp.
• Hệ thống cân nguyên liệu phục vụ phối trộn hoặc định lượng.
• Cân tích hợp trên máy và thiết bị tự động hóa.
• Hệ thống giám sát trọng lượng kết nối weight transmitter, PLC hoặc HMI.
• Các ứng dụng cần cảm biến bằng thép không gỉ và cấp bảo vệ cao trong môi trường công nghiệp.

Lưu ý khi lắp đặt và sử dụng

Để duy trì độ chính xác, FTP2000 cần được lắp sao cho tải tác động đúng phương và hạn chế lực ngang, mô-men xoắn hoặc tải lệch tâm ngoài thiết kế. Với cân bồn, phễu hoặc kết cấu nhiều load cell, nên lựa chọn bộ gá phù hợp để hỗ trợ tự cân bằng cơ khí và giảm ảnh hưởng từ chuyển vị của kết cấu.

Cáp tín hiệu của cảm biến load cell mV/V nên tách khỏi cáp động lực, biến tần và các nguồn nhiễu điện từ mạnh. Việc đấu shield, Sense và các terminal tín hiệu phải tuân theo tài liệu của bộ chỉ thị hoặc transmitter đang sử dụng. Sau khi hoàn tất lắp đặt cơ khí và đấu nối điện, hệ thống cần được zero và hiệu chuẩn bằng tải chuẩn phù hợp trước khi đưa vào vận hành.

4. Cam kết & nơi mua Laumas FTP2000 chính hãng

Khi lựa chọn Laumas FTP2000 chính hãng, người dùng cần kiểm tra đúng mã hàng, tải danh định, yêu cầu về bộ gá, bộ chỉ thị hoặc weight transmitter và điều kiện môi trường của hệ thống cân để xây dựng cấu hình phù hợp.

Khách hàng có nhu cầu mua cảm biến lực Laumas FTP2000 2000 kg, lựa chọn thiết bị xử lý tín hiệu hoặc tư vấn giải pháp cân công nghiệp có thể liên hệ trực tiếp thietbicodien để được hỗ trợ lựa chọn đúng sản phẩm chính hãng, phù hợp với yêu cầu kỹ thuật và ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

FTP2000 là cảm biến lực loại nào?

FTP2000 là load cell dạng thanh chịu cắt hay shear beam thuộc dòng FTP của Laumas. Cảm biến được thiết kế để chuyển lực cơ học thành tín hiệu điện mV/V thông qua strain gauge và cầu Wheatstone.

Laumas FTP2000 có tải trọng bao nhiêu?

FTP2000 có tải danh định 2000 kg. Việc chọn số lượng load cell cho một hệ thống cân còn phải xét tổng tải cần cân, tải chết của kết cấu, cách phân bố tải và hệ số an toàn cơ khí.

FTP2000 được chế tạo từ vật liệu gì?

Thân cảm biến FTP2000 thuộc dòng FTP được chế tạo bằng thép không gỉ AISI 420, phù hợp với nhiều môi trường cân công nghiệp cần khả năng chống ăn mòn và cấp bảo vệ cao.

FTP2000 có thể nối trực tiếp vào PLC không?

Tín hiệu của FTP2000 là tín hiệu load cell mức mV/V nên thông thường cần qua weight transmitter hoặc bộ chỉ thị cân để kích thích cầu đo, khuếch đại, chuyển đổi A/D và hiệu chuẩn. Sau đó thiết bị xử lý mới truyền giá trị trọng lượng tới PLC bằng tín hiệu hoặc giao thức phù hợp.

FTP2000 có cần cấp nguồn riêng không?

Không cấp trực tiếp điện lưới cho FTP2000. Load cell nhận điện áp kích thích Excitation từ bộ chỉ thị cân hoặc weight transmitter thông qua các dây EXC+ và EXC-. Nguồn AC hoặc DC của hệ thống chỉ cấp cho thiết bị điện tử theo đúng thông số của thiết bị đó.

Dây Signal, Excitation và Sense của FTP2000 có chức năng gì?

Signal+ và Signal- truyền tín hiệu đo vi sai từ cầu Wheatstone; Excitation+ và Excitation- cấp điện áp kích thích cho cầu đo. Với phiên bản có Ref/Sense, Sense+ và Sense- giúp thiết bị điện tử theo dõi điện áp kích thích thực tế tại load cell và hỗ trợ bù sụt áp trên cáp.

FTP2000 phù hợp với những ứng dụng nào?

Load cell shear beam FTP2000 có thể được sử dụng cho cân bồn, cân phễu, cân bàn, hệ thống định lượng và các máy cân tích hợp trong dây chuyền tự động hóa, với điều kiện kết cấu cơ khí và bộ gá được lựa chọn đúng theo yêu cầu ứng dụng.
