KYORITSU KEW 1012 - Đồng Hồ Đo Đa Năng Kỹ Thuật Số

KYORITSU KEW 1012 - Đồng Hồ Đo Đa Năng Kỹ Thuật Số

KYORITSU KEW 1012 là đồng hồ đo đa năng kỹ thuật số dùng cho kiểm tra, bảo trì và xử lý sự cố điện trong tủ điện, hệ thống điều khiển, thiết bị dân dụng và môi trường điện công nghiệp. Sản phẩm thuộc thương hiệu Kyoritsu, hãng thiết bị đo điện có nguồn gốc từ Nhật Bản, nổi tiếng trong lĩnh vực thiết bị kiểm tra an toàn điện, đồng hồ vạn năng, ampe kìm, máy đo cách điện và máy đo điện trở đất.

Model KEW 1012 được thiết kế theo hướng dễ sử dụng, nhiều chức năng đo trong một thiết bị, phù hợp cho kỹ thuật viên điện, đội bảo trì nhà máy, đơn vị thi công cơ điện và người dùng cần một thiết bị đo điện tin cậy. Sản phẩm có xuất xứ Thái Lan theo thông tin hàng hóa, đáp ứng nhu cầu đo kiểm hiện trường với độ linh hoạt cao.

Ưu điểm / tính năng nổi bật

• Màn hình 6040 counts kèm bar graph giúp quan sát giá trị đo rõ ràng, đồng thời hỗ trợ nhận biết nhanh sự thay đổi của tín hiệu.
• Đo True RMS cho phép đo chính xác hơn với dạng sóng AC bị méo, thường gặp trong hệ thống có biến tần, nguồn xung hoặc tải phi tuyến.
• Hỗ trợ nhiều phép đo quan trọng như điện áp AC/DC, dòng điện AC/DC, điện trở, thông mạch, diode, điện dung, tần số, duty và nhiệt độ.
• Chức năng MIN/MAX giúp ghi nhận giá trị nhỏ nhất và lớn nhất trong quá trình đo, hữu ích khi kiểm tra tín hiệu biến thiên.
• Chức năng REL hỗ trợ đo tương đối, thuận tiện khi cần so sánh sai lệch so với giá trị tham chiếu ban đầu.
• Tự động tắt nguồn sau một khoảng thời gian không sử dụng, giúp tiết kiệm pin trong quá trình làm việc.
• Thiết kế cầm tay gọn, phù hợp cho kiểm tra tại hiện trường, trong tủ điện, phòng kỹ thuật và khu vực bảo trì thiết bị.

Bảng thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Loại thiết bị	Đồng hồ đo đa năng kỹ thuật số
Dải đo điện áp DC	600.0mV / 6.000V / 60.00V / 600.0V / 600V
Dải đo điện áp AC	6.000V / 60.00V / 600.0V / 600V
Dải đo dòng DC	600µA / 6000µA / 60mA / 600mA / 6A / 10A
Dải đo dòng AC	600µA / 6000µA / 60mA / 600mA / 6A / 10A
Dải đo điện trở	600Ω / 6kΩ / 60kΩ / 600kΩ / 6MΩ / 60MΩ
Kiểm tra thông mạch	0 đến 600Ω, còi báo khi điện trở dưới khoảng 100Ω
Kiểm tra diode	Điện áp hở mạch khoảng 2.8V, dòng thử khoảng 0.4mA
Dải đo điện dung	40nF / 400nF / 4µF / 40µF / 400µF / 4000µF
Dải đo tần số	10Hz đến 10MHz theo các thang đo
Đo duty	0.1 đến 99.9%
Tiêu chuẩn an toàn	IEC 61010-1 CAT III 300V / CAT II 600V, Pollution degree 2
Hiển thị	6040 counts
Nguồn cấp	Pin R6 1.5V x 2, có chức năng tự động tắt nguồn
Kích thước và khối lượng	161 x 82 x 50 mm, khoảng 280 g

Chức năng & nguyên lý hoạt động / ứng dụng

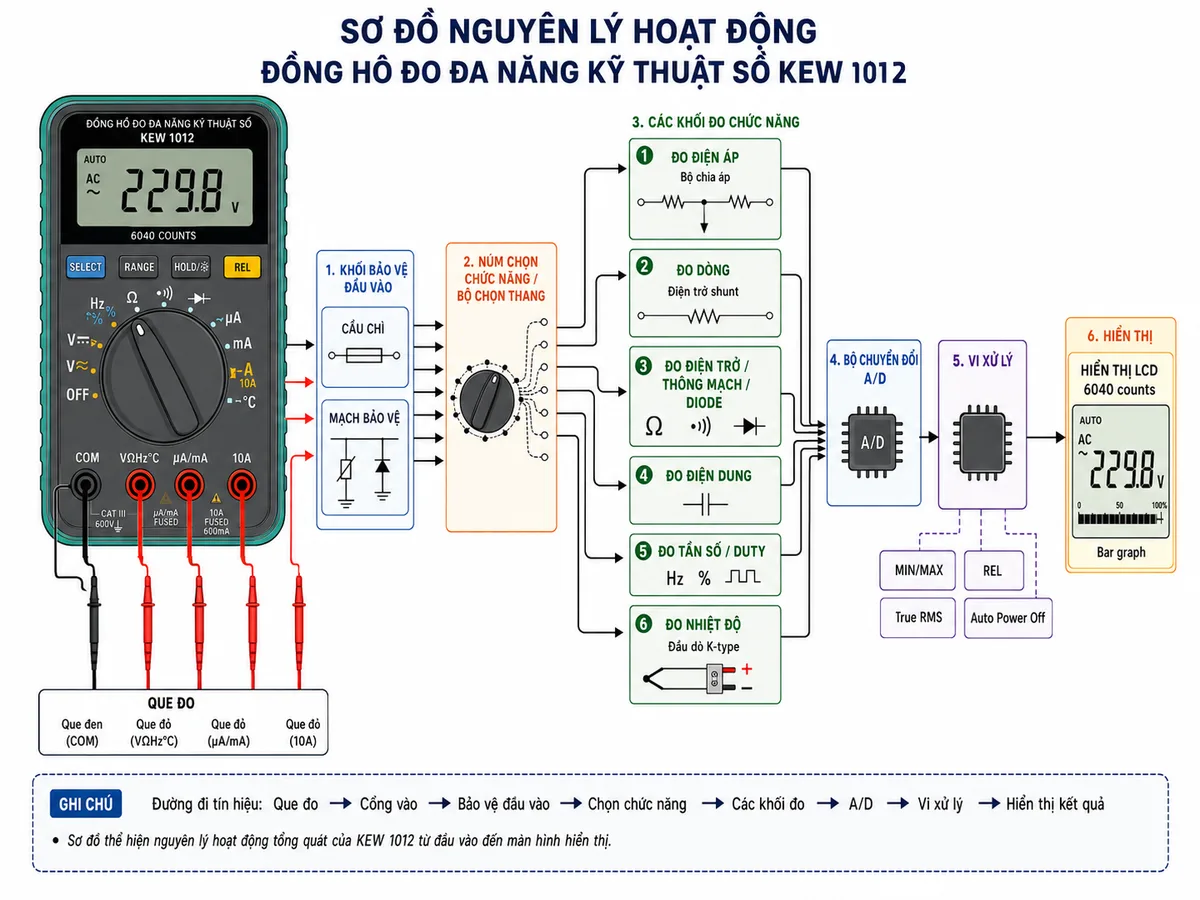

Đồng hồ vạn năng Kyoritsu KEW 1012 hoạt động bằng cách tiếp nhận tín hiệu từ que đo, đưa qua các mạch bảo vệ và mạch xử lý bên trong, sau đó chuyển đổi tín hiệu đo thành giá trị số hiển thị trên màn hình LCD. Người dùng chọn chức năng đo bằng núm xoay, kết nối que đo đúng cổng và đọc kết quả trực tiếp trên màn hình.

Đo điện áp AC/DC

Khi đo điện áp, tín hiệu từ mạch cần kiểm tra được đưa vào cổng đo điện áp của thiết bị. Mạch chia áp bên trong hạ tín hiệu về mức phù hợp để bộ chuyển đổi A/D xử lý. Với khả năng đo điện áp AC/DC, KEW 1012 phù hợp để kiểm tra nguồn cấp tủ điện, nguồn điều khiển, ổ cắm, bộ nguồn, đầu ra thiết bị và các điểm kiểm tra trong hệ thống điện.

Đo dòng điện AC/DC

Khi đo dòng điện, đồng hồ cần được mắc nối tiếp với tải cần kiểm tra. Dòng điện đi qua điện trở shunt bên trong, tạo ra tín hiệu điện áp tỉ lệ với dòng đo để mạch xử lý tính toán và hiển thị. Chức năng đo dòng AC/DC đến 10A hỗ trợ kiểm tra dòng tiêu thụ của thiết bị, dòng tải nhỏ trong mạch điều khiển và dòng làm việc của một số thiết bị điện phù hợp với dải đo.

Đo điện trở, thông mạch và diode

Ở chế độ đo điện trở, thiết bị cấp một dòng thử nhỏ qua linh kiện hoặc đoạn mạch cần kiểm tra, sau đó tính toán giá trị điện trở dựa trên điện áp hồi tiếp. Chế độ kiểm tra thông mạch phát còi khi điện trở đủ thấp, giúp kỹ thuật viên nhanh chóng xác định dây dẫn, tiếp điểm, cầu chì hoặc mạch có bị đứt hay không. Chức năng kiểm tra diode hỗ trợ đánh giá chiều dẫn và tình trạng cơ bản của diode bán dẫn.

Đo điện dung, tần số, duty và nhiệt độ

KEW 1012 cũng hỗ trợ các phép đo mở rộng như đo điện dung để kiểm tra tụ điện, đo tần số để theo dõi tín hiệu AC hoặc xung, đo duty để đánh giá tỉ lệ chu kỳ xung và đo nhiệt độ khi sử dụng đầu dò nhiệt độ phù hợp. Những chức năng này giúp thiết bị trở thành công cụ đa năng cho bảo trì điện, điện tử cơ bản, HVAC, máy móc và hệ thống điều khiển.

Ứng dụng thực tế

• Kiểm tra điện áp nguồn trong tủ điện, bảng điều khiển, ổ cắm và hệ thống phân phối hạ áp.
• Đo dòng tiêu thụ của tải phù hợp với dải đo, hỗ trợ chẩn đoán thiết bị điện và mạch điều khiển.
• Kiểm tra đứt dây, tiếp điểm, cầu chì, cuộn dây, linh kiện điện tử cơ bản và mạch thông mạch.
• Đo tụ điện, tần số, duty và nhiệt độ trong quá trình bảo trì máy móc, hệ thống HVAC và thiết bị điều khiển.
• Phục vụ kỹ thuật viên điện công nghiệp, đội bảo trì nhà máy, đơn vị thi công cơ điện và trung tâm sửa chữa thiết bị.

Cam kết & nơi mua hàng

Khi chọn mua KYORITSU KEW 1012 chính hãng, khách hàng cần ưu tiên nguồn hàng rõ ràng, đúng model, đầy đủ phụ kiện cơ bản và được tư vấn đúng chức năng đo theo nhu cầu sử dụng. Việc mua đúng sản phẩm giúp đảm bảo độ an toàn khi đo điện, hạn chế rủi ro chọn sai dải đo hoặc dùng thiết bị không phù hợp với môi trường làm việc.

Để đặt mua đồng hồ đo đa năng kỹ thuật số Kyoritsu KEW 1012, hãy truy cập thietbicodien để được tư vấn sản phẩm chính hãng, hỗ trợ lựa chọn thiết bị đo phù hợp cho bảo trì điện, thi công cơ điện và vận hành hệ thống công nghiệp.

Câu hỏi thường gặp (FAQ)

KYORITSU KEW 1012 dùng để làm gì?

KYORITSU KEW 1012 dùng để đo điện áp AC/DC, dòng điện AC/DC, điện trở, thông mạch, diode, điện dung, tần số, duty và nhiệt độ. Đây là thiết bị phù hợp cho bảo trì điện, kiểm tra tủ điện, hệ thống điều khiển và sửa chữa thiết bị.

KEW 1012 có đo True RMS không?

Có. KEW 1012 có chức năng đo True RMS, giúp đo giá trị hiệu dụng thực của tín hiệu AC, đặc biệt hữu ích khi tín hiệu bị méo do biến tần, nguồn xung hoặc tải phi tuyến.

Đồng hồ Kyoritsu KEW 1012 hiển thị bao nhiêu counts?

Thiết bị sử dụng màn hình LCD 6040 counts kèm bar graph, giúp người dùng đọc giá trị đo rõ ràng và dễ quan sát sự thay đổi của tín hiệu trong quá trình kiểm tra.

KEW 1012 có đo được dòng điện 10A không?

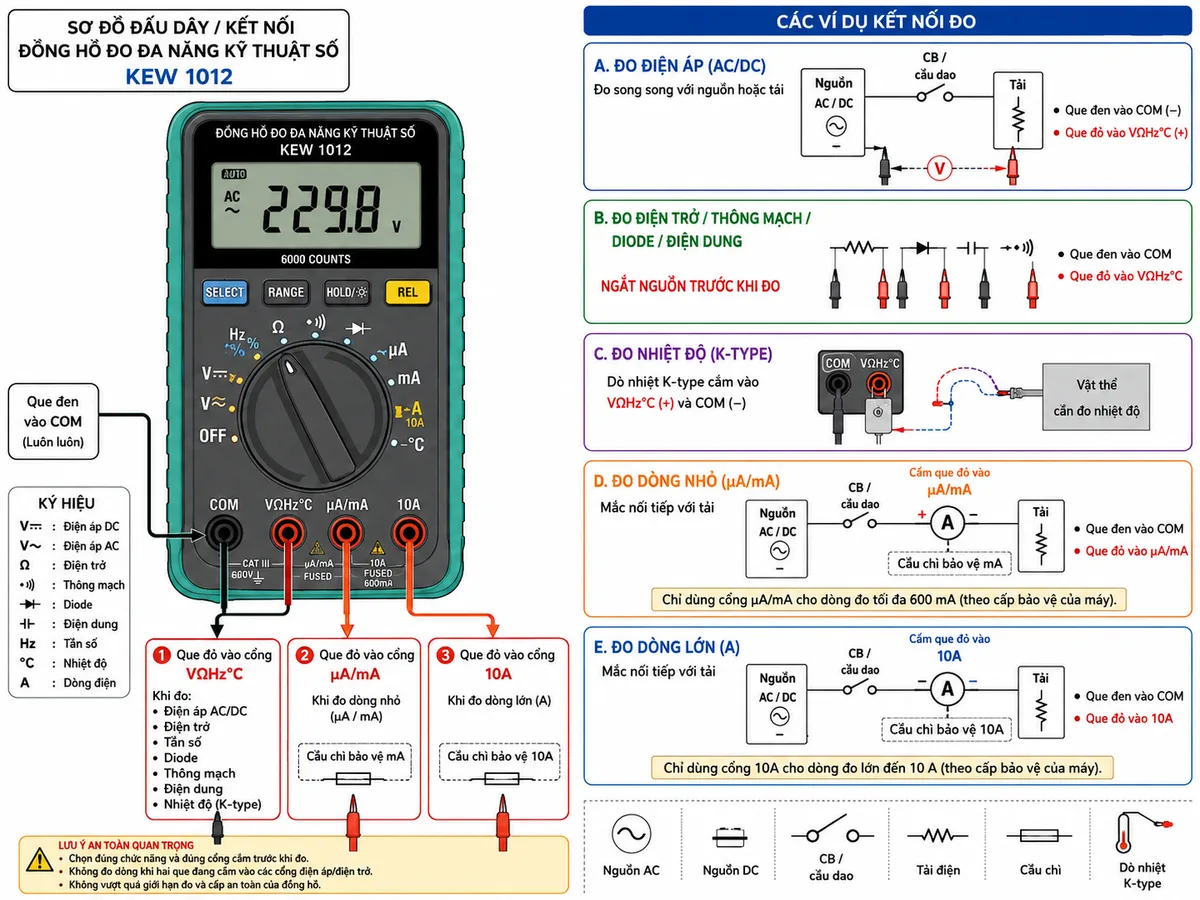

Có. Thiết bị có thang đo dòng AC/DC đến 10A. Khi đo dòng lớn, người dùng cần cắm que đo đúng cổng 10A, mắc đồng hồ nối tiếp với tải và tuân thủ đúng hướng dẫn an toàn đo điện.

KEW 1012 phù hợp cho kỹ thuật viên điện công nghiệp không?

Có. Với nhiều chức năng đo, thiết kế cầm tay và tiêu chuẩn an toàn phù hợp cho môi trường đo hạ áp, đồng hồ vạn năng Kyoritsu KEW 1012 rất phù hợp cho kỹ thuật viên điện công nghiệp, bảo trì nhà máy, thi công cơ điện và kiểm tra thiết bị tại hiện trường.

Khi đo điện trở hoặc thông mạch bằng KEW 1012 cần lưu ý gì?

Trước khi đo điện trở, thông mạch hoặc diode, cần ngắt nguồn khỏi mạch cần kiểm tra và xả điện tích còn tồn trong tụ điện nếu có. Điều này giúp bảo vệ người dùng, bảo vệ thiết bị đo và tăng độ chính xác của kết quả.
