KYORITSU KEW 1021R - Đồng Hồ Đo Đa Năng Kỹ Thuật Số

Giới thiệu KYORITSU KEW 1021R - Đồng Hồ Đo Đa Năng Kỹ Thuật Số

KYORITSU KEW 1021R là đồng hồ đo đa năng kỹ thuật số True RMS dùng cho kiểm tra điện dân dụng, điện công nghiệp nhẹ, bảo trì tủ điện, kiểm tra thiết bị điện và chẩn đoán sự cố tại hiện trường. Sản phẩm thuộc thương hiệu Kyoritsu, hãng thiết bị đo điện nổi tiếng của Nhật Bản, được sản xuất theo tiêu chuẩn an toàn quốc tế và có xuất xứ Thái Lan.

Model KEW 1021R được thiết kế theo hướng nhỏ gọn, dễ thao tác, màn hình lớn 6000 counts có đèn nền, hỗ trợ đo điện áp AC/DC, dòng AC/DC, điện trở, thông mạch, diode, điện dung, tần số, duty và đo dòng bằng cảm biến kẹp ngoài. Đây là lựa chọn phù hợp cho kỹ thuật viên cần một thiết bị đo linh hoạt, an toàn và dễ mang theo.

Ưu điểm và tính năng nổi bật

• Đo True RMS giúp đọc giá trị điện áp và dòng điện AC chính xác hơn trong các mạch có dạng sóng không thuần sin.
• Màn hình LCD 6000 counts hiển thị rõ ràng, có đèn nền backlight hỗ trợ làm việc trong tủ điện, phòng máy hoặc khu vực thiếu sáng.
• Chức năng MIN/MAX hỗ trợ ghi nhận giá trị nhỏ nhất và lớn nhất trong quá trình kiểm tra.
• Đo dòng bằng cảm biến kẹp ngoài thông qua chế độ Sensor, giúp đo dòng mà không cần cắt mạch khi sử dụng phụ kiện kẹp phù hợp.
• Tiêu chuẩn an toàn CAT IV 300V / CAT III 600V phù hợp cho môi trường đo điện phân phối, tủ điện và thiết bị công nghiệp.
• Thiết kế thân máy chắc chắn, dễ cầm nắm, có phụ kiện giá đỡ hỗ trợ thao tác tại hiện trường.

Thông số kỹ thuật tiêu biểu của KEW 1021R

Hạng mục	Giá trị tham khảo
Kiểu thiết bị	Đồng hồ đo đa năng kỹ thuật số True RMS
Hiển thị	LCD 6000 counts, có đèn nền
Đo điện áp DC	6.000 / 60.00 / 600.0 V, tự động chọn thang
Đo điện áp AC	6.000 / 60.00 / 600.0 V, tự động chọn thang, 40 đến 500 Hz
Đo mV DC	600.0 mV
Đo mV AC	600.0 mV, 40 đến 500 Hz
Đo dòng DC trực tiếp	6.000 / 10.00 A, tự động chọn thang
Đo dòng AC trực tiếp	6.000 / 10.00 A, tự động chọn thang, 45 đến 500 Hz
Đo dòng bằng cảm biến kẹp	60.00 / 200.0 A, dùng cảm biến kẹp ngoài tương thích
Đo điện trở	600.0 Ω đến 40.00 MΩ, tự động chọn thang
Thông mạch	Còi báo khi điện trở dưới khoảng 90 Ω
Kiểm tra diode	Điện áp hở mạch nhỏ hơn 3.0 V
Đo điện dung	60.00 nF đến 1000 µF
Đo tần số	99.99 Hz đến 99.99 kHz ở thang ACV
Duty	10.0 đến 90.0%
Tiêu chuẩn an toàn	IEC 61010-1 CAT IV 300V / CAT III 600V
Nguồn cấp	Pin R03 1.5 V x 2
Kích thước	155 x 75 x 40 mm
Khối lượng	Khoảng 250 g, bao gồm pin

Chức năng, nguyên lý hoạt động và ứng dụng

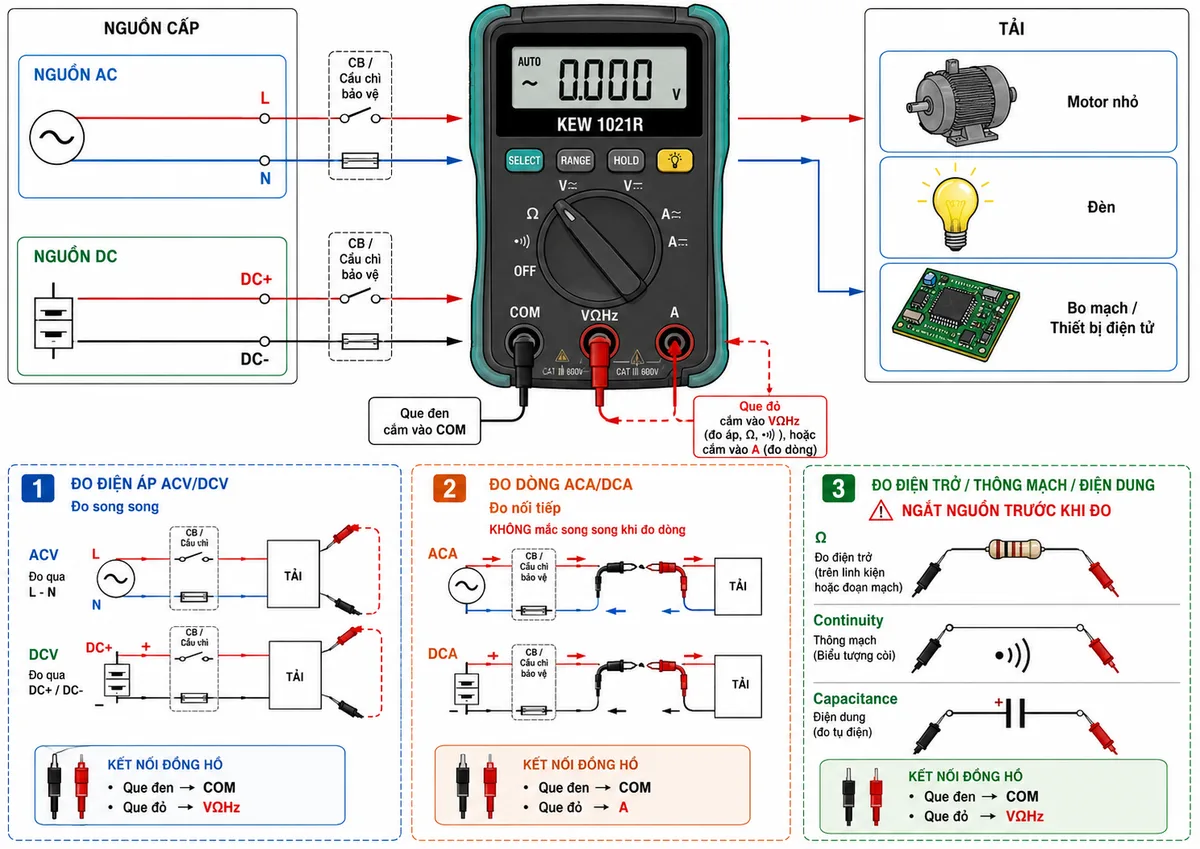

Sơ đồ đấu dây và kết nối khi đo

Khi sử dụng đồng hồ vạn năng KYORITSU KEW 1021R, que đo đen thường được cắm vào cổng COM, que đo đỏ được cắm vào cổng đo phù hợp theo chức năng như điện áp, điện trở, tần số hoặc dòng điện. Với phép đo điện áp AC/DC, đồng hồ được mắc song song với tải hoặc nguồn cần kiểm tra. Với phép đo dòng trực tiếp, đồng hồ được mắc nối tiếp với mạch trong giới hạn thang đo cho phép. Khi đo điện trở, thông mạch, diode hoặc điện dung, cần ngắt nguồn khỏi mạch để tránh sai số và bảo vệ thiết bị.

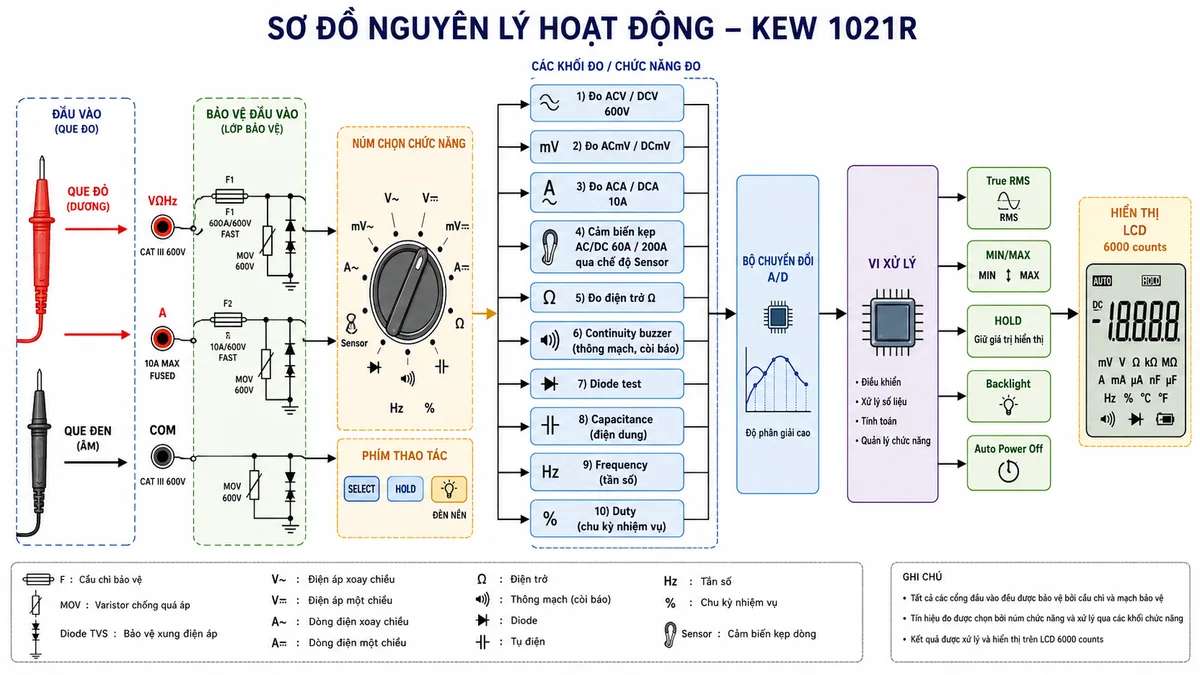

Nguyên lý hoạt động của thiết bị

Về nguyên lý, tín hiệu đo từ que đỏ và que đen đi qua khối bảo vệ đầu vào, sau đó được lựa chọn bởi núm xoay chức năng. Tùy phép đo, tín hiệu sẽ được xử lý qua mạch chia áp, điện trở shunt, mạch đo điện trở, mạch kiểm tra diode, mạch đo điện dung hoặc mạch đo tần số. Sau đó, tín hiệu được đưa tới bộ chuyển đổi A/D và vi xử lý để tính toán, lọc nhiễu, xử lý True RMS, lưu giá trị MIN/MAX và hiển thị kết quả trên màn hình LCD.

Ứng dụng thực tế

KEW 1021R phù hợp cho kỹ thuật viên điện, đội bảo trì nhà máy, đơn vị thi công tủ điện, kỹ thuật HVAC và người dùng cần kiểm tra nhanh hệ thống điện. Thiết bị có thể dùng để đo nguồn AC/DC, kiểm tra sụt áp, kiểm tra cầu chì, kiểm tra thông mạch dây dẫn, đo tụ điện, kiểm tra diode linh kiện và theo dõi giá trị dòng điện khi kết hợp với cảm biến kẹp tương thích.

Trong môi trường công nghiệp, đồng hồ đo đa năng kỹ thuật số Kyoritsu hỗ trợ phát hiện lỗi điện áp bất thường, dây đứt, tiếp xúc kém, linh kiện hỏng hoặc dòng tải không ổn định. Nhờ thiết kế nhỏ gọn và dải chức năng rộng, sản phẩm đáp ứng tốt nhu cầu đo kiểm thường ngày mà không cần mang theo nhiều thiết bị riêng lẻ.

Cam kết và nơi mua hàng

Khi chọn mua KYORITSU KEW 1021R chính hãng, khách hàng nên ưu tiên đơn vị cung cấp rõ nguồn gốc, đúng model, đầy đủ phụ kiện và hỗ trợ tư vấn kỹ thuật theo nhu cầu sử dụng. Tại thietbicodien, sản phẩm được định hướng cung cấp cho khách hàng cần thiết bị đo điện công nghiệp chất lượng, phù hợp cho bảo trì, lắp đặt và kiểm tra hệ thống điện.

Liên hệ ngay để được tư vấn chọn đúng đồng hồ vạn năng Kyoritsu KEW 1021R, báo giá theo số lượng và hỗ trợ giải pháp đo kiểm phù hợp với ứng dụng thực tế của doanh nghiệp.

Câu hỏi thường gặp (FAQ)

KYORITSU KEW 1021R có phải đồng hồ đo True RMS không?

Có. KYORITSU KEW 1021R là đồng hồ đo đa năng kỹ thuật số hỗ trợ True RMS, phù hợp khi cần đo điện áp hoặc dòng điện AC trong các mạch có dạng sóng không lý tưởng.

KEW 1021R đo được những đại lượng nào?

Thiết bị đo được điện áp AC/DC, mV AC/DC, dòng AC/DC, điện trở, thông mạch, diode, điện dung, tần số, duty và đo dòng bằng cảm biến kẹp ngoài tương thích.

Đồng hồ KYORITSU KEW 1021R có phù hợp dùng trong tủ điện công nghiệp không?

Có. Với tiêu chuẩn an toàn CAT IV 300V / CAT III 600V, thiết bị phù hợp cho nhiều công việc kiểm tra điện tại tủ phân phối, tủ điều khiển, hệ thống điện dân dụng và công nghiệp nhẹ.

KEW 1021R có đo dòng mà không cần cắt mạch được không?

Có thể đo dòng bằng phương pháp không cắt mạch khi dùng cảm biến kẹp ngoài tương thích với chế độ Sensor. Đây là ưu điểm hữu ích khi cần kiểm tra dòng tải đang vận hành.

Khi đo điện trở hoặc thông mạch bằng KEW 1021R cần lưu ý gì?

Cần ngắt nguồn khỏi mạch trước khi đo điện trở, thông mạch, diode hoặc điện dung. Việc này giúp bảo vệ đồng hồ, tránh sai số và đảm bảo an toàn cho người sử dụng.

KYORITSU KEW 1021R dùng loại pin nào?

Thiết bị sử dụng 2 pin R03 1.5 V, thuận tiện thay thế trong quá trình sử dụng tại công trường hoặc xưởng bảo trì.
