KYORITSU KEW 1020R - Đồng Hồ Đo Đa Năng Kỹ Thuật Số

KYORITSU KEW 1020R - Đồng Hồ Đo Đa Năng Kỹ Thuật Số

KYORITSU KEW 1020R là đồng hồ đo đa năng kỹ thuật số thuộc nhóm thiết bị kiểm tra điện cầm tay của Kyoritsu, phù hợp cho kỹ thuật viên điện, bảo trì nhà máy, kiểm tra tủ điện, hệ thống dân dụng và công nghiệp. Sản phẩm được thiết kế theo định hướng an toàn, hỗ trợ đo điện áp AC/DC đến 1000V, đo True RMS, đo điện trở, thông mạch, diode, điện dung, tần số, duty và có thể mở rộng đo dòng bằng cảm biến kẹp ngoài tương thích.

Kyoritsu Electrical Instruments Works là thương hiệu thiết bị đo điện đến từ Nhật Bản, có lịch sử lâu năm trong lĩnh vực sản xuất máy đo, đồng hồ vạn năng, ampe kìm, máy đo cách điện, máy đo tiếp địa và các thiết bị kiểm tra an toàn điện. Với xuất xứ sản phẩm từ Thái Lan, KEW 1020R đáp ứng nhu cầu sử dụng chuyên nghiệp trong môi trường bảo trì, lắp đặt và kiểm tra điện hằng ngày.

Ưu điểm và tính năng nổi bật

Thiết kế an toàn cho đo điện áp cao

Đồng hồ vạn năng Kyoritsu KEW 1020R hỗ trợ dải đo điện áp AC/DC đến 1000V, phù hợp khi kiểm tra nguồn điện, tủ phân phối, mạch điều khiển, thiết bị điện công nghiệp và hệ thống điện dân dụng. Thiết bị đạt cấp an toàn đo lường CAT IV 300V, CAT III 600V và CAT II 1000V, giúp tăng độ tin cậy khi thao tác trong nhiều môi trường điện khác nhau.

Đo True RMS cho tín hiệu AC chính xác hơn

Tính năng True RMS giúp KEW 1020R đọc giá trị hiệu dụng thực của điện áp AC và tín hiệu AC khi dạng sóng không hoàn toàn hình sin. Đây là ưu điểm quan trọng khi kiểm tra biến tần, nguồn xung, tải điện tử, mạch điều khiển và các hệ thống có nhiễu hài.

Màn hình lớn 6000 counts có đèn nền

Thiết bị sử dụng màn hình số lớn 6000 counts kèm đèn nền, hỗ trợ quan sát kết quả trong tủ điện, phòng máy, khu vực thiếu sáng hoặc khi cần ghi nhận nhanh thông số đo tại hiện trường.

Đầy đủ chức năng cho bảo trì điện

KEW 1020R tích hợp các chức năng thường dùng như đo điện áp AC/DC, đo mV, đo điện trở, kiểm tra thông mạch bằng còi, kiểm tra diode, đo điện dung, đo tần số, duty, giữ giá trị HOLD, REL, MAX/MIN và tự động tiết kiệm pin khi không thao tác.

Hỗ trợ đo dòng bằng cảm biến kẹp ngoài

Với chế độ cảm biến, KEW 1020R có thể kết hợp với cảm biến kẹp AC hoặc AC/DC tương thích để đo dòng điện mà không cần ngắt mạch. Đây là giải pháp tiện lợi cho bảo trì tủ điện, motor, đường dây cấp nguồn và thiết bị đang vận hành.

Chức năng, nguyên lý hoạt động và ứng dụng

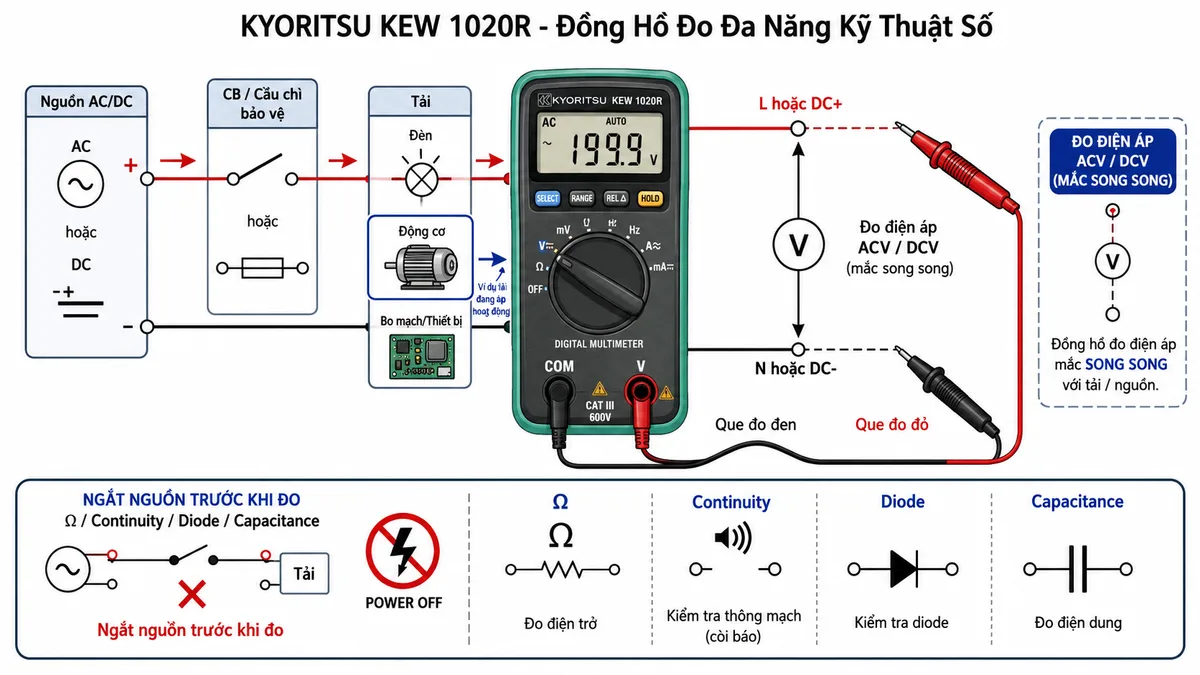

Sơ đồ đấu dây và cách kết nối khi đo

Khi đo điện áp, que đo đỏ được nối vào cực V và đặt tại điểm cần đo như L, pha hoặc DC+, trong khi que đo đen nối vào COM và đặt tại N, trung tính, mass hoặc DC-. Đồng hồ được mắc song song với tải hoặc nguồn cần kiểm tra. Khi đo điện trở, thông mạch, diode hoặc điện dung, cần ngắt nguồn khỏi mạch, xả tụ nếu có và chỉ đo trên phần tử đã tách khỏi nguồn điện để bảo đảm an toàn.

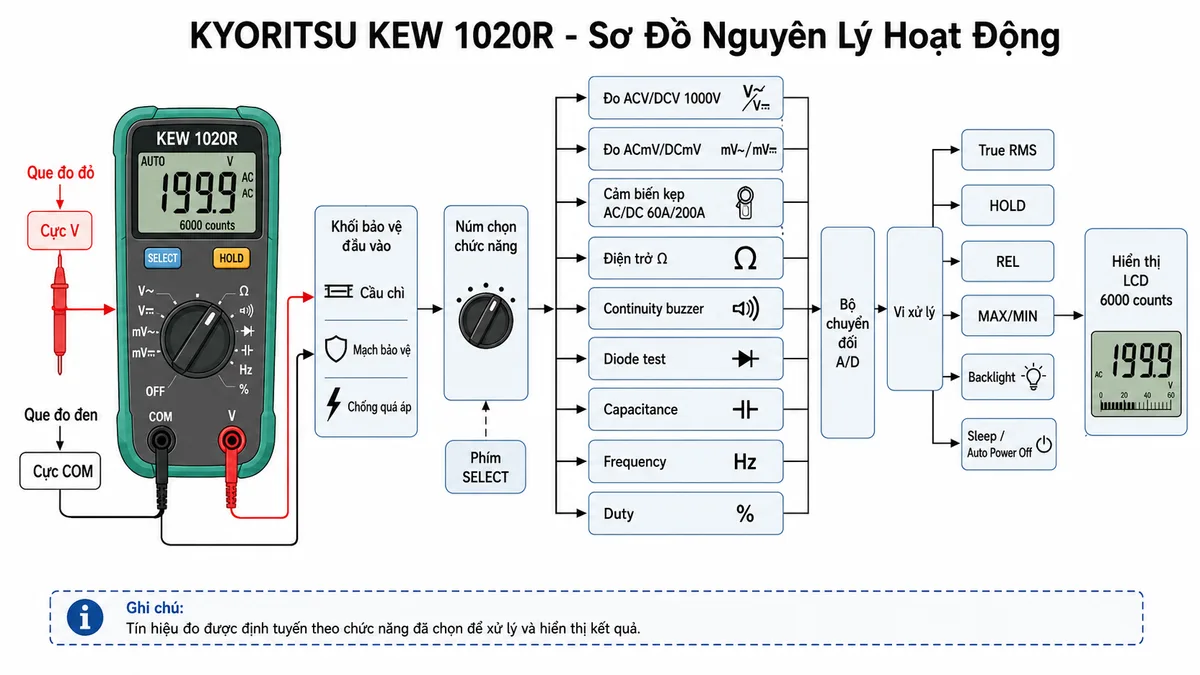

Nguyên lý hoạt động của KEW 1020R

Về nguyên lý, tín hiệu đo từ que đỏ và que đen đi vào các cực đo của đồng hồ, sau đó qua mạch bảo vệ đầu vào và khối chọn chức năng. Tùy vị trí núm xoay và phím SELECT, tín hiệu sẽ được đưa đến các khối xử lý tương ứng như đo điện áp, đo điện trở, thông mạch, diode, điện dung, tần số, duty hoặc chế độ cảm biến kẹp. Bộ chuyển đổi A/D xử lý tín hiệu thành dữ liệu số, vi xử lý tính toán giá trị đo, áp dụng các chức năng như True RMS, HOLD, REL, MAX/MIN và hiển thị kết quả lên màn hình LCD.

Bảng thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Dải đo điện áp DC	6.000V / 60.00V / 600.0V / 1000V, tự động chọn thang
Dải đo điện áp AC	6.000V / 60.00V / 600.0V / 1000V, True RMS, tự động chọn thang
Dải đo mV	600.0mV AC/DC
Đo bằng cảm biến kẹp ngoài	60.00A / 200.0A, dùng với cảm biến kẹp tương thích
Dải đo điện trở	600.0Ω đến 40.00MΩ, tự động chọn thang
Kiểm tra thông mạch	Còi báo khi điện trở nhỏ hơn khoảng 90Ω
Kiểm tra diode	Điện áp hở mạch nhỏ hơn 3.0V
Dải đo điện dung	60.00nF đến 1000µF
Dải đo tần số	99.99Hz / 999.9Hz / 9.999kHz / 99.99kHz
Duty	10.0% đến 90.0%
Màn hình	LCD 6000 counts, có đèn nền
Tiêu chuẩn an toàn	IEC 61010-1 CAT IV 300V / CAT III 600V / CAT II 1000V
Nguồn cấp	Pin R03 1.5V x 2
Kích thước và khối lượng	155 x 75 x 40 mm, khoảng 250 g bao gồm pin

Ứng dụng thực tế

Đồng hồ đo điện Kyoritsu KEW 1020R phù hợp cho kiểm tra điện áp trong tủ điện, đo nguồn AC/DC, kiểm tra mạch điều khiển, xác định đứt dây bằng chức năng thông mạch, kiểm tra diode trên bo mạch, đo tụ điện, theo dõi tần số nguồn và hỗ trợ đo dòng bằng cảm biến kẹp ngoài. Thiết bị đặc biệt hữu ích cho kỹ thuật viên bảo trì, thợ điện công trình, nhân sự vận hành nhà máy, đội bảo trì cơ điện và phòng kỹ thuật cần một dụng cụ đo nhỏ gọn nhưng đa năng.

Cam kết và nơi mua hàng

Khi chọn mua KYORITSU KEW 1020R chính hãng, người dùng nên ưu tiên đơn vị cung cấp rõ nguồn gốc, đúng model, đúng phụ kiện đi kèm và có hỗ trợ tư vấn kỹ thuật trước khi sử dụng. Tại thietbicodien, khách hàng có thể tìm mua thiết bị đo điện Kyoritsu phù hợp cho nhu cầu bảo trì, kiểm tra điện công nghiệp và dân dụng.

thietbicodien cam kết cung cấp sản phẩm đúng thông tin, tư vấn chọn model theo ứng dụng thực tế, hỗ trợ báo giá nhanh và đồng hành cùng khách hàng trong quá trình lựa chọn thiết bị đo lường điện.

Câu hỏi thường gặp (FAQ)

KYORITSU KEW 1020R dùng để làm gì?

KYORITSU KEW 1020R dùng để đo điện áp AC/DC, đo mV, điện trở, thông mạch, diode, điện dung, tần số, duty và hỗ trợ đo dòng qua cảm biến kẹp ngoài tương thích.

KEW 1020R có đo True RMS không?

Có. KEW 1020R hỗ trợ đo True RMS cho tín hiệu AC, giúp kết quả đáng tin cậy hơn khi đo các dạng sóng không hoàn toàn hình sin.

Đồng hồ KEW 1020R đo được điện áp tối đa bao nhiêu?

Thiết bị có dải đo điện áp AC/DC đến 1000V, phù hợp cho nhiều công việc kiểm tra nguồn điện, tủ điện và hệ thống điều khiển.

KEW 1020R có đo dòng trực tiếp không?

Model này hỗ trợ đo dòng thông qua cảm biến kẹp ngoài tương thích. Cách đo này thuận tiện vì không cần cắt mạch như phương pháp đo dòng trực tiếp bằng que đo thông thường.

KEW 1020R có phù hợp cho thợ điện công nghiệp không?

Có. Với dải đo 1000V AC/DC, True RMS, màn hình 6000 counts, đèn nền và cấp an toàn CAT IV 300V / CAT III 600V / CAT II 1000V, đồng hồ vạn năng KEW 1020R phù hợp cho bảo trì điện công nghiệp, kiểm tra tủ điện, máy móc và hệ thống nguồn.

Khi đo điện trở hoặc điện dung bằng KEW 1020R cần lưu ý gì?

Khi đo điện trở, thông mạch, diode hoặc điện dung, cần ngắt nguồn khỏi mạch cần đo. Với tụ điện, nên xả tụ trước khi đo để bảo vệ thiết bị và bảo đảm an toàn cho người sử dụng.
