KYORITSU KEW 1019R - Đồng Hồ Đo Đa Năng Kỹ Thuật Số

KYORITSU KEW 1019R - Đồng Hồ Đo Đa Năng Kỹ Thuật Số

KYORITSU KEW 1019R là đồng hồ đo đa năng kỹ thuật số dạng thẻ, nhỏ gọn, phù hợp cho kỹ thuật viên điện, bảo trì tủ điện, kiểm tra thiết bị dân dụng, thương mại và công nghiệp nhẹ. Sản phẩm thuộc thương hiệu Kyoritsu, hãng thiết bị đo điện nổi tiếng của Nhật Bản, được sử dụng rộng rãi trong kiểm tra an toàn điện, đo điện áp, điện trở, thông mạch và điện dung.

Model KEW 1019R nổi bật nhờ thiết kế mỏng, có hộp bảo vệ cứng, màn hình lớn dễ đọc và khả năng đo True RMS, giúp kết quả đo điện áp AC ổn định hơn khi làm việc với tải hiện đại như đèn LED, bộ nguồn switching, máy tính, TV, điều hòa hoặc thiết bị có inverter.

Ưu điểm và tính năng nổi bật

• Đo True RMS cho điện áp AC, hỗ trợ đọc chính xác hơn với dạng sóng không thuần sin.
• Thiết kế dạng thẻ nhỏ gọn, dễ mang theo trong túi đồ nghề hoặc hộp dụng cụ kỹ thuật.
• Hộp cứng thông minh giúp bảo vệ thân máy, giữ que đo và nắp bảo vệ đầu que đo gọn gàng.
• Màn hình LCD lớn, dễ quan sát kết quả khi đo tại tủ điện, ổ cắm hoặc khu vực bảo trì.
• Auto Range tự động chọn thang đo, giúp thao tác nhanh hơn và giảm nhầm lẫn khi đo.
• Đo điện áp AC/DC, điện trở, thông mạch và điện dung, đáp ứng các nhu cầu kiểm tra điện cơ bản hằng ngày.
• Chuẩn an toàn CAT III 300V / CAT II 600V, phù hợp cho nhiều tình huống kiểm tra điện trong dân dụng và công nghiệp nhẹ.
• Tự động tiết kiệm pin sau một thời gian không thao tác, hỗ trợ tăng thời lượng sử dụng pin.

Chức năng, nguyên lý hoạt động và ứng dụng

Thông số kỹ thuật tiêu biểu

Hạng mục	Giá trị tham khảo
Loại thiết bị	Đồng hồ đo đa năng kỹ thuật số dạng thẻ, tự động chọn thang đo
Phương pháp đo AC	True RMS
Đo điện áp DC	600.0mV / 6.000V / 60.00V / 600.0V
Đo điện áp AC	6.000V / 60.00V / 600.0V
Trở kháng đầu vào điện áp	Khoảng 10MΩ
Đo điện trở	600.0Ω / 6.000kΩ / 60.00kΩ / 600.0kΩ / 6.000MΩ / 40.00MΩ
Kiểm tra thông mạch	Còi báo ở ngưỡng khoảng 60Ω hoặc thấp hơn
Đo điện dung	6.000nF đến 600.0µF
Chuẩn an toàn	IEC 61010-1 CAT III 300V / CAT II 600V, Pollution degree 2
Nguồn cấp	Pin CR2032 3V x 1
Thời gian đo liên tục	Khoảng 120 giờ
Kích thước	126 x 85 x 18mm
Khối lượng	Khoảng 135g, gồm pin và hộp cứng
Phụ kiện kèm theo	Hộp cứng 9188, pin CR2032, tài liệu hướng dẫn

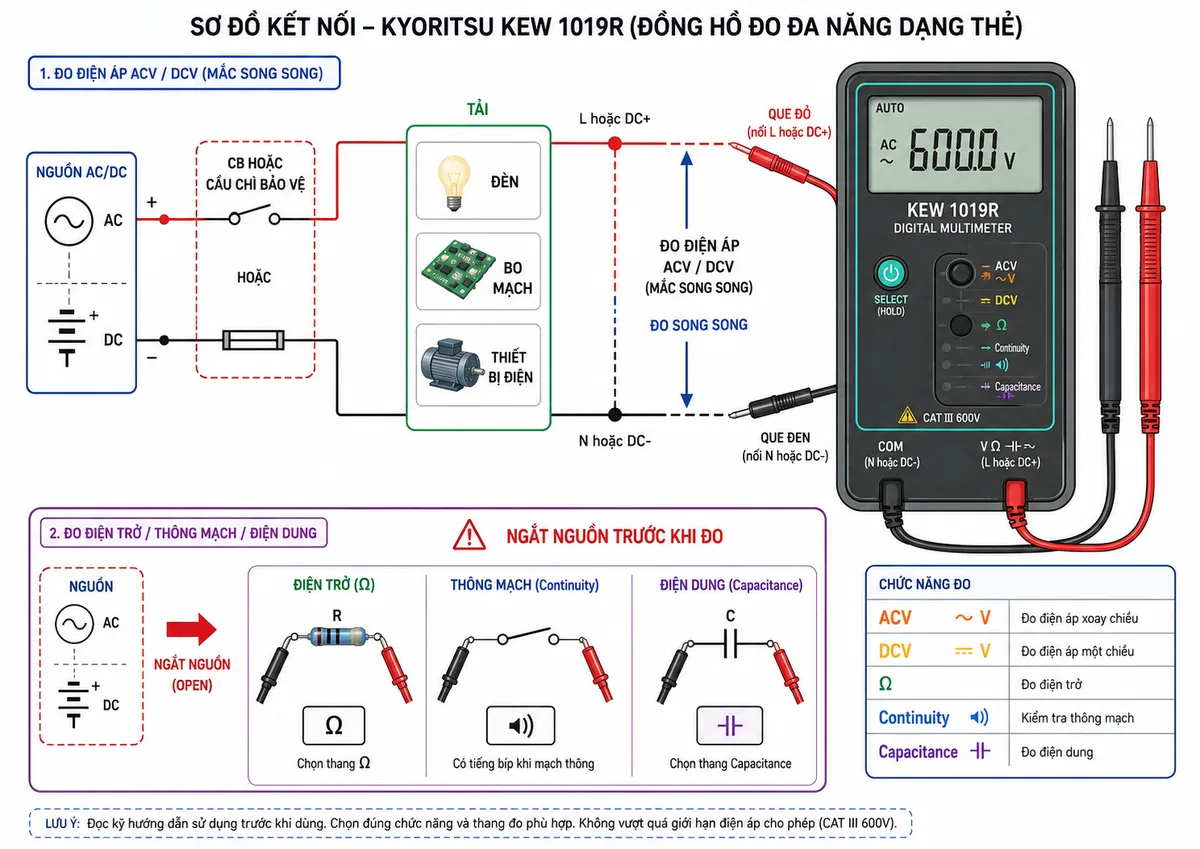

Sơ đồ đấu dây và kết nối khi đo

Khi sử dụng đồng hồ vạn năng KYORITSU KEW 1019R, người dùng chọn đúng chức năng đo trên máy, sau đó đặt que đo đỏ và que đo đen vào hai điểm cần kiểm tra. Với đo điện áp, que đo được mắc song song với nguồn hoặc tải. Với đo điện trở, thông mạch và điện dung, mạch cần được ngắt điện trước khi đo để đảm bảo an toàn và tránh làm sai lệch kết quả.

Nguyên lý hoạt động

Về nguyên lý, tín hiệu điện từ hai que đo đi vào mạch bảo vệ đầu vào của KEW 1019R, sau đó được đưa qua bộ chọn chức năng để phân loại phép đo. Với đo điện áp, tín hiệu được đưa qua mạch chia áp và xử lý theo chế độ AC hoặc DC; với đo điện trở và thông mạch, máy cấp một dòng kiểm tra nhỏ để xác định giá trị điện trở hoặc phát còi khi mạch có độ dẫn thấp; với đo điện dung, máy nạp/xả tụ theo thuật toán đo để suy ra giá trị điện dung.

Sau khi tín hiệu được xử lý ở tầng đo, bộ chuyển đổi A/D chuyển tín hiệu tương tự thành dữ liệu số. Vi xử lý bên trong tính toán giá trị đo, áp dụng cơ chế True RMS cho điện áp AC, quản lý chức năng tự động chọn thang, cảnh báo pin yếu, tự động tiết kiệm pin và xuất kết quả lên màn hình LCD.

Ứng dụng thực tế

• Kiểm tra điện áp AC/DC tại ổ cắm, tủ điện nhỏ, nguồn adapter, bộ nguồn điều khiển và thiết bị điện dân dụng.
• Đo điện trở linh kiện, dây dẫn, tiếp điểm, cuộn dây và các mạch điện cơ bản.
• Kiểm tra thông mạch dây dẫn, cầu chì, công tắc, tiếp điểm relay hoặc đường mạch trên thiết bị.
• Đo điện dung của tụ điện trong các mạch điện tử, mạch nguồn và thiết bị bảo trì.
• Hỗ trợ kỹ thuật viên bảo trì khi cần một đồng hồ đo điện nhỏ gọn, dễ mang theo nhưng vẫn có độ tin cậy cao.

Cam kết và nơi mua hàng

Khi cần mua KYORITSU KEW 1019R chính hãng, khách hàng có thể đặt hàng tại thietbicodien để được tư vấn đúng model, đúng nhu cầu sử dụng và hỗ trợ lựa chọn thiết bị đo phù hợp cho công việc bảo trì điện, kiểm tra tủ điện và sửa chữa thiết bị.

thietbicodien cam kết cung cấp sản phẩm đúng thông tin, hỗ trợ báo giá nhanh, tư vấn kỹ thuật rõ ràng và đồng hành cùng khách hàng trong quá trình lựa chọn thiết bị điện công nghiệp.

Câu hỏi thường gặp (FAQ)

KYORITSU KEW 1019R dùng để đo những gì?

KYORITSU KEW 1019R dùng để đo điện áp AC, điện áp DC, điện trở, kiểm tra thông mạch và đo điện dung. Đây là các chức năng phù hợp cho công việc kiểm tra điện cơ bản và bảo trì thiết bị.

KEW 1019R có đo dòng điện không?

KEW 1019R không phải là model chuyên đo dòng điện trực tiếp. Sản phẩm tập trung vào các phép đo điện áp, điện trở, thông mạch và điện dung, phù hợp với nhu cầu kiểm tra nhanh, an toàn và gọn nhẹ.

True RMS trên KEW 1019R có lợi ích gì?

True RMS giúp đồng hồ đọc giá trị điện áp AC chính xác hơn khi dạng sóng không hoàn toàn là hình sin, thường gặp ở tải hiện đại như đèn LED, bộ nguồn điện tử, máy tính, điều hòa và thiết bị dùng inverter.

KYORITSU KEW 1019R có phù hợp cho kỹ thuật viên bảo trì không?

Có. Với thiết kế nhỏ gọn, hộp cứng bảo vệ, màn hình lớn và chức năng đo cơ bản đầy đủ, đồng hồ đo đa năng KEW 1019R rất phù hợp cho kỹ thuật viên bảo trì, thợ điện, nhân viên sửa chữa thiết bị và người cần kiểm tra điện hằng ngày.

KEW 1019R sử dụng loại pin nào?

KEW 1019R sử dụng pin CR2032 3V. Máy có chức năng tiết kiệm pin tự động, giúp kéo dài thời gian sử dụng trong quá trình làm việc thực tế.

Khi đo điện trở, thông mạch hoặc điện dung cần lưu ý gì?

Khi đo điện trở, thông mạch hoặc điện dung bằng đồng hồ Kyoritsu KEW 1019R, cần ngắt nguồn mạch trước khi đo. Riêng tụ điện nên được xả điện trước để bảo vệ người dùng và thiết bị đo.
