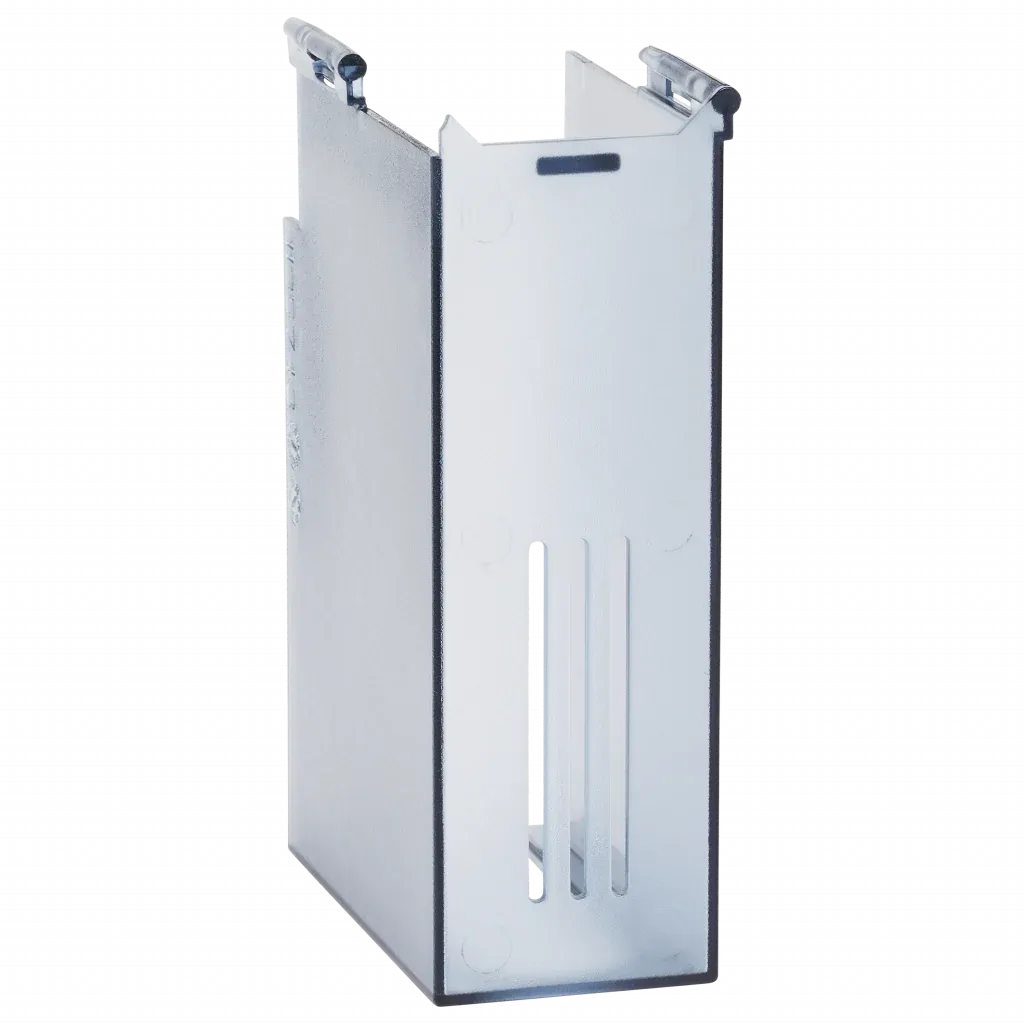

Nắp che cầu đấu Katko LS250F

1. Giới thiệu Nắp che cầu đấu Katko LS250F

Nắp che cầu đấu Katko LS250F là phụ kiện che đầu cực dạng flush, được thiết kế dành cho các cầu dao và công tắc tải dòng KU có dòng định mức từ 200 đến 250A. Sản phẩm giúp che chắn khu vực đấu nối điện, hạn chế tiếp xúc ngoài ý muốn với đầu cực và hỗ trợ nâng cao mức độ an toàn khi vận hành, kiểm tra hoặc bảo trì tủ điện.

KATKO là thương hiệu thiết bị đóng cắt công nghiệp có nguồn gốc từ Phần Lan, trụ sở tại Helsinki. Với lịch sử phát triển từ năm 1938, hãng tập trung vào cầu dao cách ly, công tắc tải, cầu dao chuyển nguồn và các phụ kiện lắp đặt phục vụ hệ thống điện công nghiệp.

Model LS250F có mã sản phẩm KATKO 20540. Đây là phụ kiện cơ khí thụ động, không tham gia đóng cắt dòng điện mà được lắp tại khu vực đầu cực của thiết bị tương thích để tạo lớp che chắn bổ sung.

2. Ưu điểm và tính năng nổi bật

Nắp che đầu cực KU 200–250A được thiết kế đồng bộ với thiết bị KATKO, giúp người lắp đặt hoàn thiện khu vực đấu nối gọn gàng và an toàn hơn.

• Che chắn đầu cực và các vị trí kết nối điện có nguy cơ bị chạm trực tiếp ngoài ý muốn.
• Hạn chế bụi bẩn, dị vật hoặc vật dẫn điện tiếp cận khu vực đấu nối.
• Hỗ trợ giảm nguy cơ chập mạch do dụng cụ, chi tiết kim loại hoặc vật lạ rơi vào đầu cực.
• Thiết kế dạng flush ôm gọn khu vực đầu nối, phù hợp với không gian bên trong tủ điện.
• Tương thích chuyên dụng với dòng cầu dao và công tắc KU từ 200 đến 250A.
• Không tác động đến cơ cấu đóng cắt hoặc nguyên lý vận hành điện của cầu dao.

Thông tin kỹ thuật được công bố

Hạng mục	Thông tin
Loại phụ kiện	Nắp che cầu đấu dạng flush
Dòng thiết bị tương thích	Công tắc và cầu dao KATKO KU 200–250A
Mã sản phẩm KATKO	20540
GTIN	6419410205402
Mã phân loại ETIM	EC002268
Khối lượng tịnh	0,03 kg
Kích thước thể hiện trên bản vẽ	103 x 70 x 35 mm; khoảng mở 22 mm, chiều cao mặt mở 64 mm
Phân loại ATEX	Không

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của Katko LS250F

Chức năng chính của nắp che cầu đấu LS250F là tạo một lớp ngăn cách cơ học giữa đầu cực mang điện của cầu dao và khu vực thao tác bên trong tủ. Khi được lắp đúng vị trí, nắp che giúp giảm khả năng người vận hành, dây dẫn lân cận hoặc dụng cụ bảo trì vô tình tiếp xúc với phần đấu nối.

Sản phẩm còn hỗ trợ bảo vệ đầu cực trước bụi bẩn và dị vật. Điều này đặc biệt hữu ích trong các tủ điện có mật độ thiết bị cao, nơi khoảng cách giữa cầu dao, thanh cái, dây cáp và các linh kiện khác tương đối nhỏ.

Nguyên lý hoạt động

Katko LS250F hoạt động theo nguyên lý che chắn cách ly cơ học. Sau khi cáp đã được đấu nối và siết chặt đúng yêu cầu của cầu dao, nắp được lắp phủ lên khu vực đầu cực tương ứng. Phần thân nắp tạo rào chắn vật lý, hạn chế đường tiếp cận trực tiếp đến đầu nối nhưng không làm thay đổi trạng thái ON, OFF hoặc đặc tính đóng cắt của thiết bị.

LS250F không phải cầu chì, thiết bị bảo vệ quá dòng hay bộ phận cách điện độc lập. Sản phẩm không thay thế MCCB, cầu chì, vỏ tủ điện, khoảng cách an toàn hoặc quy trình khóa và treo thẻ nguồn điện.

Ứng dụng phổ biến

• Tủ phân phối điện sử dụng cầu dao tải KATKO KU 200–250A.
• Tủ điều khiển động cơ, máy bơm, quạt và hệ thống HVAC công nghiệp.
• Tủ chuyển nguồn hoặc hệ thống đóng cắt nguồn dự phòng.
• Tủ điện dây chuyền sản xuất và hệ thống tự động hóa.
• Các cụm cầu dao cần tăng khả năng che chắn tại đầu cáp nguồn và đầu cáp tải.

Lưu ý khi lựa chọn và lắp đặt

Trước khi đặt hàng, cần kiểm tra chính xác mã cầu dao, dòng định mức, số cực và cấu hình đầu nối. Số lượng nắp cần sử dụng có thể phụ thuộc vào số cực và cách bố trí đầu cực của từng bộ cầu dao.

Việc lắp đặt phải được thực hiện khi hệ thống đã ngắt điện hoàn toàn, kiểm tra xác nhận không còn điện áp và áp dụng quy trình khóa nguồn phù hợp. Chỉ kỹ thuật viên có chuyên môn mới nên tháo hoặc lắp phụ kiện tại khu vực đầu cực công suất.

Nắp che giúp giảm tiếp xúc trực tiếp và hạn chế dị vật, nhưng không mặc nhiên làm thay đổi cấp bảo vệ IP của toàn bộ tủ điện. Cấp bảo vệ cuối cùng phải được xác định theo cấu hình hoàn chỉnh của tủ và điều kiện lắp đặt thực tế.

4. Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua Katko LS250F chính hãng có thể liên hệ trực tiếp thietbicodien để được kiểm tra khả năng tương thích với cầu dao KU 200–250A, tư vấn số lượng phụ kiện cần dùng và nhận báo giá theo nhu cầu thực tế.

thietbicodien cam kết cung cấp sản phẩm đúng mã hàng, thông tin minh bạch và hỗ trợ đối chiếu thiết bị trước khi đặt mua, giúp hạn chế nhầm lẫn giữa LS250F với các loại nắp che dành cho dải dòng điện khác.

Câu hỏi thường gặp (FAQ)

Katko LS250F dùng cho loại cầu dao nào?

LS250F được KATKO công bố là phụ kiện dành cho các công tắc và cầu dao dòng KU từ 200 đến 250A. Người mua vẫn cần kiểm tra model đầy đủ của cầu dao trước khi lựa chọn.

LS250F có phải là thiết bị bảo vệ quá tải hoặc ngắn mạch không?

Không. Đây là nắp che cơ khí dùng để bảo vệ khu vực đầu cực. Sản phẩm không thay thế MCCB, cầu chì hoặc các thiết bị bảo vệ quá tải và ngắn mạch.

Nắp che LS250F có làm thay đổi hoạt động của cầu dao không?

Không. Khi được lắp đúng cách, nắp chỉ che chắn đầu nối và không tham gia vào cơ cấu đóng cắt, truyền động hoặc tiếp điểm công suất của cầu dao.

Một cầu dao cần bao nhiêu nắp LS250F?

Số lượng phụ thuộc vào số cực, số vị trí đầu nối cần che và cấu hình thực tế của cầu dao. Cần đối chiếu bản vẽ lắp đặt hoặc xác nhận với đơn vị cung cấp trước khi đặt hàng.

Có thể lắp Katko LS250F khi cầu dao đang mang điện không?

Không. Phải ngắt nguồn, khóa nguồn theo quy trình an toàn và xác nhận không còn điện áp trước khi thao tác tại khu vực đầu cực.

LS250F có giúp chống bụi và dị vật không?

Có. Nắp giúp hạn chế bụi bẩn, dị vật và vật dẫn điện tiếp cận trực tiếp đầu cực. Tuy nhiên, sản phẩm không thay thế vỏ tủ và không tự tạo ra một cấp bảo vệ IP mới cho toàn bộ hệ thống.

Làm thế nào để tránh mua nhầm nắp che cầu đấu KATKO?

Cần cung cấp model đầy đủ, dòng định mức và số cực của cầu dao. Với nắp che cầu đấu KU 200–250A, mã cần đối chiếu là LS250F và mã sản phẩm KATKO 20540.
