Tay vặn xoay Katko LKX100

1. Giới thiệu Tay vặn xoay Katko LKX100 và nguồn gốc thương hiệu

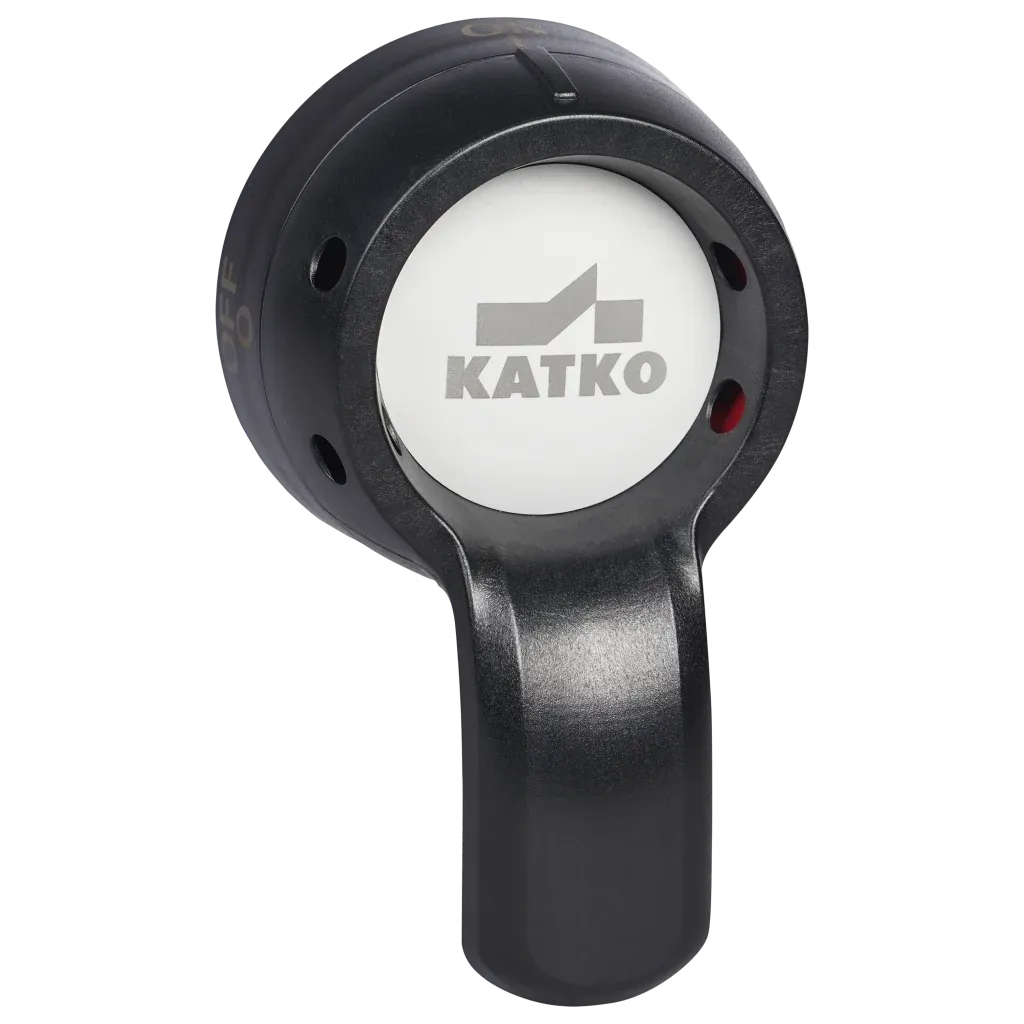

Tay vặn xoay Katko LKX100 là phụ kiện vận hành bên ngoài cửa tủ điện, được thiết kế để điều khiển các cầu dao tải thuộc dòng KU tương thích của KATKO. Sản phẩm có tay cầm màu đen, chỉ thị hai vị trí 0–1 rõ ràng, giúp người vận hành nhận biết nhanh trạng thái ngắt hoặc đóng của thiết bị bên trong tủ.

KATKO là thương hiệu thiết bị đóng cắt có nguồn gốc Phần Lan, phát triển từ năm 1938 và chuyên sản xuất cầu dao cách ly, cầu dao tải, cầu dao chuyển nguồn cùng các phụ kiện lắp đặt công nghiệp. Hãng hiện tự tổ chức sản xuất tại các nhà máy ở Phần Lan và Ba Lan nhằm kiểm soát chất lượng, độ chính xác và tính đồng nhất của sản phẩm.

Model LKX100 không phải là thiết bị đóng cắt điện độc lập. Đây là bộ phận giao tiếp cơ khí giữa người vận hành và cầu dao bên trong tủ: thao tác xoay trên tay cầm được truyền qua trục vuông đến cơ cấu đóng cắt của cầu dao. Vì vậy, sản phẩm đặc biệt phù hợp cho các hệ thống cần tay xoay cầu dao tủ điện dễ quan sát, chắc chắn và có khả năng kiểm soát thao tác an toàn.

Thông số và đặc tính kỹ thuật

Đặc tính	Giá trị công bố
Loại sản phẩm	Tay vặn xoay 0–1, màu đen
Mã sản phẩm của nhà sản xuất	48356
GTIN	6419410483565
Thiết bị tương thích	Cầu dao KATKO KU 200–250 A
Cấp bảo vệ	IP66NW
Cấp NEMA	1, 3R, 4X, 12
Chiều cao	144,5 mm
Chiều rộng	89 mm
Chiều sâu	63,5 mm
Khối lượng tịnh	0,2003 kg
Đầu nối trục truyền động	Tiết diện vuông 12 mm
Lỗ trung tâm trên cửa tủ	Đường kính 32 mm
Lỗ bắt vít	4 lỗ đường kính 4 mm, bố trí 41 × 41 mm
Khả năng khóa theo hướng dẫn lắp đặt	3 vị trí khóa tại OFF và 1 vị trí khóa tại ON
Đường kính càng khóa tối đa	7 mm
Phân loại ATEX	Không

Các dữ liệu trong bảng được đối chiếu từ trang sản phẩm, datasheet và hướng dẫn lắp đặt chính thức dành cho LKX100/LKX150 của KATKO.

2. Ưu điểm và tính năng nổi bật của Katko LKX100

Thao tác rõ ràng và thuận tiện

Thiết kế công thái học của tay vặn xoay 0–1 tạo bề mặt cầm chắc chắn, thuận tiện khi đóng hoặc ngắt cầu dao. Chỉ thị trạng thái trực quan giúp người vận hành dễ kiểm tra vị trí thiết bị ngay từ bên ngoài mà không cần mở cửa tủ. KATKO mô tả LKX100 là tay cầm bền, dễ nắm và hỗ trợ thao tác rõ ràng nhằm nâng cao an toàn vận hành.

Hỗ trợ khóa kiểm soát trạng thái

Sản phẩm được bố trí các điểm gắn ổ khóa, trong đó khóa an toàn tại OFF là tính năng hữu ích khi thực hiện quy trình cô lập nguồn và bảo trì thiết bị. Hướng dẫn của KATKO minh họa ba điểm khóa khi tay cầm ở trạng thái OFF, một điểm khóa ở trạng thái ON và giới hạn kích thước càng khóa như trong bảng kỹ thuật.

Hỗ trợ liên động cửa tủ

Cơ cấu liên động cửa tủ giúp hạn chế việc mở cửa khi tay xoay đang ở trạng thái ON. Hướng dẫn lắp đặt đồng thời thể hiện cơ cấu mở liên động có chủ đích dành cho nhân sự kỹ thuật được phép thao tác trong quá trình kiểm tra hoặc bảo dưỡng. Việc sử dụng cơ cấu này phải tuân thủ quy trình an toàn điện của đơn vị vận hành.

Phù hợp với điều kiện lắp đặt công nghiệp

LKX100 có kết cấu dành cho lắp trên cửa tủ và được nhà sản xuất công bố cấp bảo vệ môi trường cao. Khi được lắp đúng theo hướng dẫn, tay xoay hỗ trợ bảo vệ khu vực thao tác trước bụi, nước và các tác động thường gặp trong môi trường tủ điện công nghiệp; cấp bảo vệ cụ thể được trình bày trong bảng kỹ thuật.

Dễ tích hợp với hệ thống cầu dao KATKO

Sản phẩm được phát triển đồng bộ với dòng cầu dao KU tương thích, giúp đơn giản hóa việc lựa chọn phụ kiện, trục truyền động và cơ cấu vận hành. Việc sử dụng đúng tay xoay, đúng trục và đúng model cầu dao giúp duy trì hành trình đóng cắt chính xác, chỉ thị trạng thái rõ ràng và khả năng liên động theo thiết kế của nhà sản xuất.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

Tay xoay ngoài cửa tủ Katko LKX100 cho phép người vận hành điều khiển cầu dao bên trong mà không phải tiếp xúc trực tiếp với cơ cấu đóng cắt. Tay cầm đồng thời đảm nhiệm vai trò hiển thị trạng thái, hỗ trợ khóa kiểm soát và phối hợp với cơ cấu liên động cửa tủ.

LKX100 chỉ thực hiện chức năng điều khiển cơ khí. Sản phẩm không mang dòng điện tải, không có chức năng bảo vệ quá tải hoặc ngắn mạch và không thể thay thế MCCB, cầu chì hay cầu dao tải được lắp bên trong hệ thống.

Nguyên lý hoạt động

Khi người vận hành xoay tay cầm từ vị trí 0 sang vị trí 1, mô-men quay được truyền qua đầu nối và trục vuông tới cơ cấu vận hành của cầu dao. Cơ cấu này làm các tiếp điểm công suất bên trong cầu dao chuyển sang trạng thái đóng. Khi xoay ngược từ vị trí 1 về vị trí 0, quá trình truyền động cơ khí làm cầu dao mở các tiếp điểm và tạo trạng thái ngắt theo thiết kế của thiết bị đóng cắt.

Do tay xoay và cầu dao được nối bằng trục cơ khí, vị trí hiển thị trên LKX100 phản ánh vị trí của cơ cấu cầu dao khi bộ sản phẩm được lắp đặt, căn chỉnh đúng. Người lắp đặt cần bảo đảm trục không bị lệch, không quá ngắn hoặc quá dài và tay cầm đạt đủ hành trình tại cả hai vị trí.

Khi tay cầm ở OFF, người vận hành có thể sử dụng ổ khóa để ngăn thao tác đóng điện ngoài ý muốn. Đây là tính năng hỗ trợ quy trình LOTO; trước khi bảo trì vẫn phải kiểm tra hết điện bằng thiết bị đo phù hợp và tuân thủ đầy đủ quy trình cô lập năng lượng của cơ sở.

Ứng dụng điển hình

• Lắp trên cửa tủ phân phối điện sử dụng cầu dao KATKO tương thích.
• Điều khiển cầu dao cách ly đầu vào cho tủ điều khiển máy móc và dây chuyền sản xuất.
• Lắp cho tủ động lực, tủ MCC, tủ bơm, tủ quạt và hệ thống phụ trợ công nghiệp.
• Ứng dụng tại các vị trí cần quan sát nhanh trạng thái ON/OFF từ bên ngoài tủ.
• Sử dụng trong hệ thống cần khóa kiểm soát trạng thái để phục vụ bảo trì và quản lý an toàn.

Phạm vi sử dụng thực tế phải được lựa chọn theo model cầu dao cách ly KU, kích thước cửa tủ, chiều sâu lắp đặt và loại trục truyền động. KATKO công bố LKX100 là phụ kiện dành cho nhóm cầu dao KU tương thích được nêu trong bảng kỹ thuật.

Lưu ý khi lựa chọn và lắp đặt

• Đối chiếu chính xác model cầu dao trước khi đặt mua tay xoay.
• Lựa chọn trục truyền động phù hợp với chiều sâu của tủ và cơ cấu cầu dao.
• Gia công cửa tủ theo bản vẽ lắp đặt của KATKO, tránh tự ước lượng vị trí lỗ.
• Căn chỉnh tay xoay và trục để cơ cấu đạt đủ hành trình tại cả ON và OFF.
• Kiểm tra chức năng liên động cửa, chỉ thị trạng thái và khóa an toàn sau khi lắp.
• Ngắt nguồn hoàn toàn và xác nhận hết điện trước khi lắp đặt hoặc hiệu chỉnh.

4. Cam kết và nơi mua Tay vặn xoay Katko LKX100

Để mua Katko LKX100 chính hãng, khách hàng nên cung cấp đầy đủ model cầu dao đang sử dụng, chiều sâu tủ và mã trục truyền động dự kiến. Việc kiểm tra đồng bộ các thành phần trước khi đặt hàng giúp tránh nhầm tay xoay, sai tiết diện trục hoặc không phù hợp với cơ cấu liên động.

thietbicodien hỗ trợ tư vấn lựa chọn đúng mã, kiểm tra khả năng tương thích và cung cấp thông tin kỹ thuật cho các phụ kiện đóng cắt KATKO. Đặt mua tay vặn xoay Katko tại thietbicodien để được hỗ trợ báo giá, xác nhận cấu hình và lựa chọn phụ kiện phù hợp với tủ điện thực tế.

Câu hỏi thường gặp (FAQ)

Katko LKX100 là tay xoay hay cầu dao điện?

Katko LKX100 là tay xoay điều khiển lắp ngoài cửa tủ, không phải cầu dao điện. Sản phẩm truyền thao tác của người dùng qua trục cơ khí đến cầu dao KATKO được lắp bên trong tủ.

LKX100 tương thích với dòng cầu dao nào?

Nhà sản xuất công bố LKX100 là phụ kiện cho nhóm cầu dao KU có phạm vi dòng điện được nêu trong bảng kỹ thuật. Cần kiểm tra đầy đủ mã cầu dao vì không nên lựa chọn tay xoay chỉ dựa trên hình dáng bên ngoài.

Tay vặn Katko LKX100 có thể gắn ổ khóa không?

Có. Hướng dẫn chính thức của KATKO thể hiện các điểm khóa ở trạng thái OFF và một điểm khóa ở trạng thái ON. Số vị trí khóa và đường kính càng khóa tối đa được trình bày trong bảng thông số của bài viết.

Khóa tay xoay ở OFF có thay thế việc kiểm tra hết điện không?

Không. Khóa LOTO tại OFF giúp ngăn người khác thao tác đóng lại cầu dao, nhưng nhân viên bảo trì vẫn phải cô lập đầy đủ các nguồn năng lượng, xác nhận đúng thiết bị và kiểm tra hết điện trước khi làm việc.

LKX100 có hỗ trợ ngăn mở cửa tủ khi cầu dao đang ON không?

Có. Bộ tay xoay có cơ cấu liên động cửa, giúp hạn chế mở cửa khi tay cầm ở ON. Hướng dẫn lắp đặt cũng minh họa cơ cấu mở liên động có chủ đích dành cho thao tác kỹ thuật được kiểm soát.

Có thể dùng LKX100 mà không cần trục truyền động không?

Không đối với cấu hình cầu dao lắp sâu bên trong tủ. Tay xoay cần được kết nối với cầu dao bằng trục có kích thước đầu nối phù hợp. Chiều dài trục phải được lựa chọn theo khoảng cách từ cửa tủ đến cơ cấu cầu dao.

LKX100 có chịu được bụi và nước không?

KATKO công bố cấp bảo vệ IP66NW cùng các phân hạng NEMA cho LKX100. Hiệu quả bảo vệ thực tế phụ thuộc vào việc gia công cửa, lắp gioăng, siết cố định và hoàn thiện tủ đúng hướng dẫn.

LKX100 màu đen có giống phiên bản vàng đỏ không?

Model LKX100 trong bài là phiên bản tay cầm màu đen với chỉ thị 0–1. KATKO có các cấu hình tay xoay màu vàng đỏ cho một số ứng dụng, nhưng cần kiểm tra chính xác hậu tố mã hàng và khả năng tương thích trước khi thay thế.
