Tay vặn xoay Katko LKX100YR

1. Giới thiệu tay vặn xoay Katko LKX100YR

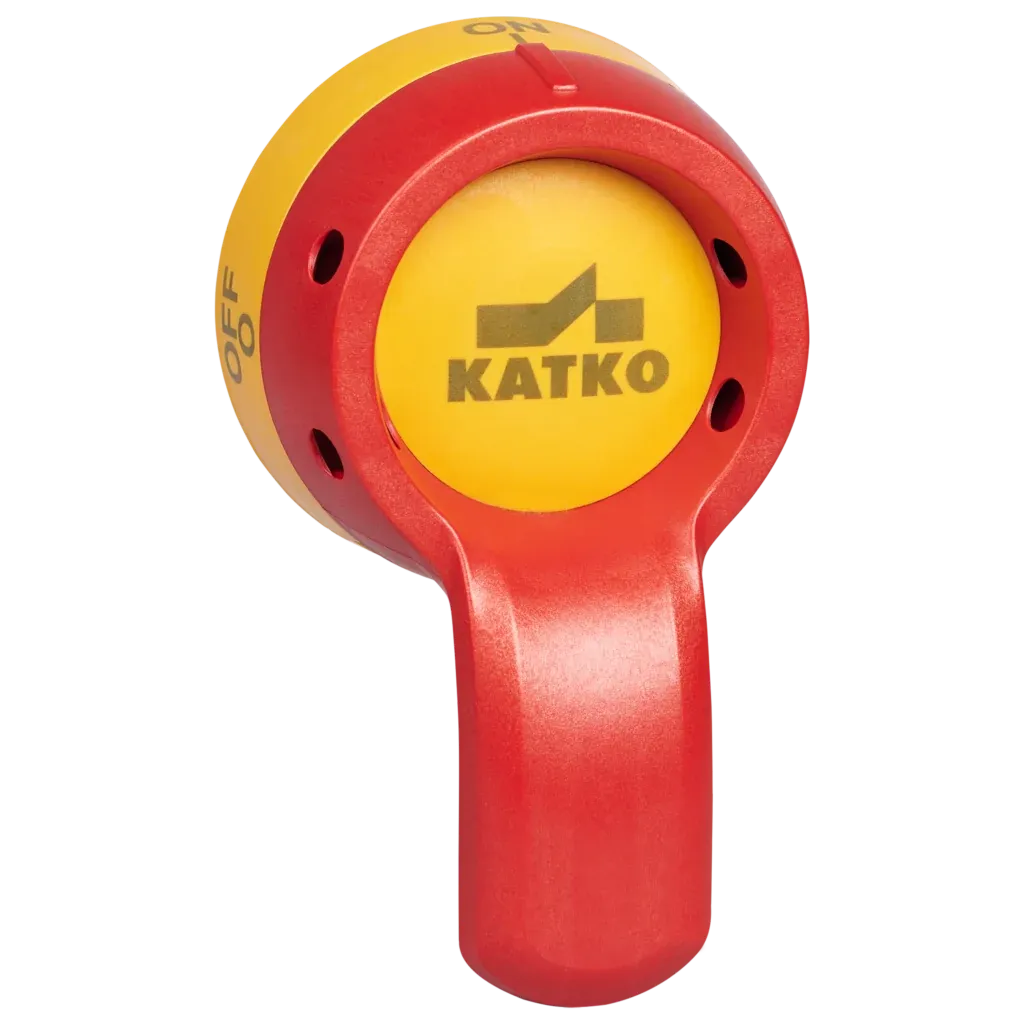

Tay vặn xoay Katko LKX100YR là tay vận hành ngoài dành cho cầu dao và công tắc tải thuộc dòng KU của thương hiệu KATKO. Sản phẩm có phối màu vàng/đỏ, chỉ thị hai vị trí 0–1 và được thiết kế để người vận hành nhận biết, thao tác đóng hoặc ngắt thiết bị từ bên ngoài cửa tủ điện.

KATKO là thương hiệu thiết bị đóng cắt có nguồn gốc Phần Lan, chuyên phát triển cầu dao cách ly, công tắc tải, cầu dao có cầu chì và các phụ kiện vận hành cho tủ điện công nghiệp. Các sản phẩm của hãng được chú trọng về độ bền cơ khí, khả năng thao tác rõ ràng và tính phù hợp với những hệ thống điện yêu cầu kiểm soát trạng thái đóng cắt trực quan.

Model LKX100YR được KATKO xác định là phụ kiện dùng cho các công tắc KU 200–250A. Đây là tay vặn ngoài tủ, không phải một thiết bị đóng cắt độc lập và cần được kết hợp đúng với cầu dao, trục truyền động cùng cơ cấu lắp đặt tương thích.

2. Ưu điểm và tính năng nổi bật của Katko LKX100YR

• Tay vặn ngoài tủ điện cho phép điều khiển cầu dao bên trong mà không cần mở cửa tủ trong quá trình vận hành thông thường.
• Phối màu vàng/đỏ nổi bật giúp người vận hành dễ nhận biết vị trí điều khiển nguồn trên mặt tủ hoặc bảng điện.
• Chỉ thị 0–1 rõ ràng, hỗ trợ quan sát nhanh trạng thái ngắt và đóng của cơ cấu được liên kết.
• Thiết kế công thái học giúp cầm nắm chắc chắn, thuận tiện khi thực hiện thao tác xoay bằng tay.
• Kết cấu bền, phù hợp với yêu cầu vận hành lặp lại trong tủ điều khiển máy, tủ phân phối và hệ thống điện công nghiệp.
• Tương thích với dòng cầu dao KU 200–250A theo công bố chính thức của KATKO.
• Có dữ liệu bản vẽ kích thước, tệp DWG và STEP từ nhà sản xuất, thuận tiện cho việc thiết kế mặt tủ và bố trí thiết bị.

Thông tin kỹ thuật được công bố

Hạng mục	Thông tin
Loại phụ kiện	Tay vặn ngoài, vị trí 0–1
Màu sắc	Vàng/đỏ
Thiết bị tương thích	Công tắc KATKO KU 200–250A
Mã sản phẩm của nhà sản xuất	48359
GTIN	6419410483596
Cấp bảo vệ	IP66NW
Phân hạng NEMA	NEMA 1, 3R, 4X, 12
Chiều cao	144,5 mm
Chiều rộng	89 mm
Chiều sâu	63,5 mm
Khối lượng tịnh	0,2003 kg
Phân loại ETIM	EC000230

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của tay vặn LKX100YR

Tay xoay cầu dao cách ly LKX100YR tạo giao diện vận hành cơ khí ở phía ngoài cửa tủ. Người sử dụng có thể quan sát vị trí tay vặn và chuyển cầu dao giữa hai trạng thái 0 và 1 mà không phải tác động trực tiếp lên thân công tắc đặt bên trong tủ.

Trong đó, vị trí 0 thường biểu thị trạng thái ngắt và vị trí 1 biểu thị trạng thái đóng. Trạng thái điện thực tế vẫn phụ thuộc vào cầu dao KU, trục truyền động, cơ cấu liên kết và việc lắp đặt đúng theo hướng dẫn của KATKO.

Nguyên lý hoạt động

Khi người vận hành xoay tay vặn, mô-men cơ học được truyền từ Katko LKX100YR qua trục nối phù hợp tới bộ truyền động của cầu dao KU. Cơ cấu bên trong cầu dao sau đó đồng thời thay đổi trạng thái các tiếp điểm công suất.

Khi tay chuyển về vị trí 0, cơ cấu cầu dao được đưa về trạng thái ngắt để cách ly phần mạch phía tải. Khi tay chuyển sang vị trí 1, cơ cấu cầu dao đóng các tiếp điểm, cho phép nguồn điện được truyền tới tải nếu toàn bộ hệ thống và các thiết bị bảo vệ liên quan đang ở điều kiện cho phép.

LKX100YR chỉ thực hiện chức năng truyền động và hiển thị vị trí bằng cơ khí. Sản phẩm không tự bảo vệ quá tải, ngắn mạch hoặc rò điện; hệ thống vẫn phải sử dụng cầu chì, MCCB, MCB hoặc thiết bị bảo vệ thích hợp theo thiết kế điện.

Yêu cầu phối hợp khi lắp đặt

Tay vặn cần được lựa chọn đồng bộ với đúng dòng cầu dao KU 200–250A và trục truyền động phù hợp với chiều sâu tủ. Trong danh mục LoadSafe của KATKO, trục thép L200AD12T6 dài 200 mm được giới thiệu là trục tiêu chuẩn cho cấu hình tay vận hành ngoài của dòng KU tương ứng. Trường hợp tủ có kích thước khác, chiều dài trục phải được kiểm tra và lựa chọn riêng.

Cấp bảo vệ của toàn bộ cụm lắp đặt không chỉ phụ thuộc vào tay vặn mà còn phụ thuộc vào độ chính xác của lỗ khoét, bề mặt cửa tủ, phụ kiện làm kín, phương pháp lắp và cấp bảo vệ của vỏ tủ. Việc thi công nên được thực hiện bởi kỹ thuật viên điện có chuyên môn và luôn ngắt nguồn trước khi lắp đặt hoặc bảo trì.

Ứng dụng tiêu biểu

• Làm tay vận hành ngoài cho cầu dao cách ly KU 200A hoặc KU 250A trong tủ điện.
• Tủ điều khiển động cơ, máy bơm, quạt công nghiệp, băng tải và máy sản xuất.
• Tủ phân phối điện và tủ điều khiển trung tâm của nhà máy.
• Tủ điện cho hệ thống xử lý nước, HVAC, dây chuyền chế biến và thiết bị cơ điện.
• Các vị trí cần nhận biết nhanh trạng thái đóng hoặc ngắt bằng tay vặn vàng/đỏ trên cửa tủ.

4. Cam kết và nơi mua tay vặn Katko LKX100YR

Khi lựa chọn tay vặn xoay Katko LKX100YR chính hãng, khách hàng cần kiểm tra chính xác mã hàng, dòng cầu dao KU đang sử dụng, chiều dài trục truyền động, kích thước cửa tủ và yêu cầu bảo vệ của môi trường lắp đặt. Việc lựa chọn đồng bộ giúp tay vặn truyền động chính xác, hiển thị đúng vị trí và hạn chế sai lệch cơ khí trong quá trình vận hành.

Khách hàng có nhu cầu mua sản phẩm chính hãng, nhận tư vấn lựa chọn cầu dao và phụ kiện tương thích hoặc yêu cầu báo giá LKX100YR có thể liên hệ trực tiếp tại thietbicodien. Đội ngũ kỹ thuật sẽ hỗ trợ đối chiếu model, cấu hình tay vặn, trục nối và thiết bị đóng cắt phù hợp với từng tủ điện.

Câu hỏi thường gặp về Katko LKX100YR

Katko LKX100YR dùng cho loại cầu dao nào?

LKX100YR được KATKO công bố là phụ kiện tay vặn ngoài dành cho các công tắc thuộc dòng KU 200–250A. Cần đối chiếu đầy đủ model cầu dao trước khi đặt hàng.

LKX100YR có phải là một cầu dao cách ly hoàn chỉnh không?

Không. LKX100YR là tay vặn vận hành cơ khí, không có tiếp điểm công suất và không thể tự đóng cắt dòng điện. Sản phẩm phải được kết hợp với cầu dao KU và trục truyền động tương thích.

Ký hiệu 0–1 trên tay vặn có ý nghĩa gì?

Vị trí 0 thường tương ứng với trạng thái ngắt, còn vị trí 1 tương ứng với trạng thái đóng của cầu dao được liên kết. Sau khi lắp đặt phải kiểm tra thực tế để bảo đảm chỉ thị tay vặn trùng với trạng thái tiếp điểm.

Màu vàng/đỏ của LKX100YR có tác dụng gì?

Màu vàng/đỏ tạo độ tương phản cao, giúp người vận hành dễ nhận biết vị trí điều khiển nguồn trên cửa tủ. Cách phối màu này thường được sử dụng cho các vị trí đóng cắt hoặc cách ly an toàn trong hệ thống công nghiệp.

Tay vặn LKX100YR có đi kèm trục truyền động không?

LKX100YR là mã riêng của tay vặn. Trục truyền động và cầu dao phải được kiểm tra theo cấu hình cung cấp thực tế. KATKO giới thiệu trục L200AD12T6 là lựa chọn tiêu chuẩn cho cấu hình tay vận hành ngoài của dòng KU 200–250A.

LKX100YR có thể lắp cho cầu dao trên 250A không?

Không nên tự thay thế. Theo dữ liệu của nhà sản xuất, LKX100YR dành cho KU 200–250A. Các dòng KU công suất lớn hơn sử dụng loại tay vặn và trục khác, chẳng hạn dòng LKX150 cho một số cấu hình KU 315–800A.

Cấp IP66NW có áp dụng cho toàn bộ tủ điện không?

Không. IP66NW là thông tin kỹ thuật của tay vặn theo datasheet. Cấp bảo vệ cuối cùng của tủ còn phụ thuộc vào vỏ tủ, lỗ khoét, gioăng, phụ kiện lắp đặt và chất lượng thi công.

Cần kiểm tra những gì trước khi mua LKX100YR?

Cần xác định model cầu dao KU, dòng định mức, kiểu vận hành ngoài, chiều sâu tủ, kích thước trục, yêu cầu về màu tay vặn và điều kiện môi trường. Không nên chỉ lựa chọn dựa trên hình dạng bên ngoài của phụ kiện.
