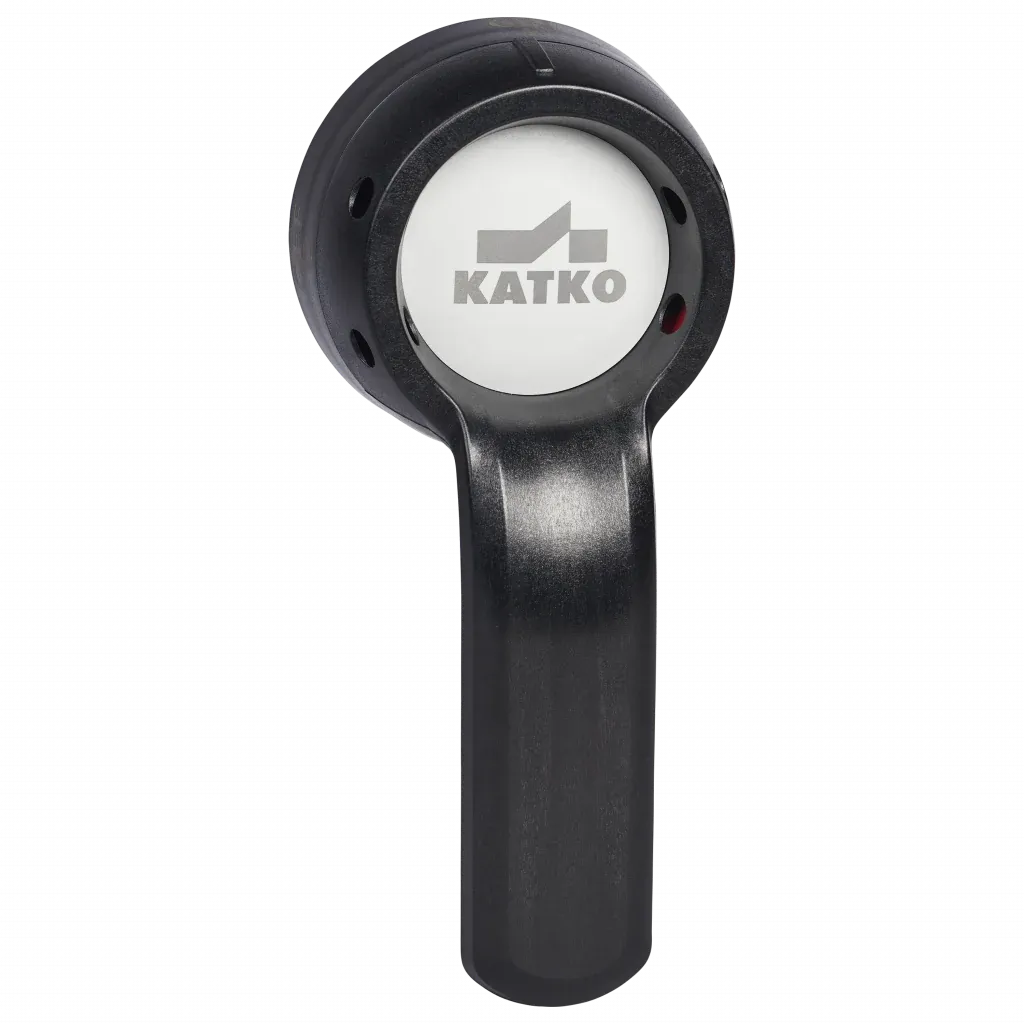

Tay vặn xoay Katko LKX150

1. Tay vặn xoay Katko LKX150 – giới thiệu và nguồn gốc thương hiệu

Tay vặn xoay Katko LKX150 là tay vận hành lắp ngoài cửa tủ điện, dùng để điều khiển cầu dao cách ly hoặc cầu dao cắt tải KATKO đặt bên trong tủ thông qua trục truyền động nối dài. Tay vặn có hai vị trí chỉ thị 0–1, tương ứng với trạng thái ngắt và đóng của thiết bị đóng cắt được liên kết.

KATKO là thương hiệu thiết bị đóng cắt có nguồn gốc từ Phần Lan, chuyên phát triển cầu dao cắt tải, cầu dao cách ly, công tắc chuyển nguồn, cầu chì công tắc và phụ kiện vận hành cho tủ điện công nghiệp. Các sản phẩm của hãng được ứng dụng trong hệ thống phân phối điện, điều khiển động cơ, máy móc công nghiệp, xử lý nước, năng lượng và nhiều môi trường vận hành yêu cầu độ tin cậy cao.

Model LKX150 thuộc nhóm tay xoay ngoài tủ dành cho các thiết bị đóng cắt KATKO công suất lớn. Sản phẩm có màu đen, thiết kế công thái học, giúp người vận hành cầm chắc tay và nhận biết rõ trạng thái đóng hoặc ngắt ngay từ bên ngoài tủ điện.

2. Ưu điểm và tính năng nổi bật của Katko LKX150

Tay xoay ngoài cửa tủ điện LKX150 cho phép người vận hành đóng hoặc cách ly nguồn mà không cần tiếp xúc trực tiếp với cơ cấu đóng cắt bên trong. Thiết kế này góp phần nâng cao mức độ an toàn, đồng thời giúp bố trí cầu dao linh hoạt theo chiều sâu của tủ.

Cơ cấu khóa tại vị trí OFF hỗ trợ thực hiện quy trình khóa và treo thẻ an toàn khi bảo trì. Khi được khóa, tay vặn không thể chuyển sang trạng thái đóng, qua đó hạn chế nguy cơ cấp điện ngoài ý muốn cho máy móc hoặc mạch điện đang được sửa chữa.

Cơ cấu liên động cửa tủ giúp hạn chế mở cửa khi cầu dao đang ở trạng thái ON. Sản phẩm cũng có cơ chế mở liên động có chủ đích để nhân sự được phép sử dụng trong các tình huống kiểm tra kỹ thuật, nhưng phải tuân thủ đầy đủ quy trình an toàn điện của hệ thống.

Thiết kế tay cầm dài, chắc chắn và chỉ thị 0–1 rõ ràng giúp thao tác thuận tiện với các cầu dao dòng điện lớn. Khi kết hợp đúng trục truyền động và lắp đặt theo hướng dẫn của KATKO, tay xoay phù hợp với nhiều loại tủ phân phối, tủ động lực và tủ điều khiển công nghiệp.

Đặc tính	Thông tin công bố
Loại phụ kiện	Tay vận hành xoay lắp ngoài cửa tủ
Vị trí vận hành	0–1
Màu sắc	Đen
Thiết bị tương thích	Cầu dao dòng KU 315–800 A và KVKE 200–250 A
Cơ cấu truyền động	Kết nối với thiết bị đóng cắt bằng trục nối dài phù hợp dòng LVK
Khóa an toàn	Khóa tại vị trí OFF là cấu hình tiêu chuẩn, hỗ trợ tối đa 4 ổ khóa
Tùy chọn khóa	Có thể chuyển đổi để khóa tại vị trí ON khi ứng dụng yêu cầu
Liên động cửa	Liên động cửa khi thiết bị ở vị trí ON, có cơ cấu mở liên động có chủ đích
Lắp đặt trên cửa tủ	Lỗ panel 32 mm, cố định bằng 4 vít lắp
Cấp bảo vệ	IP66NW
Kích thước công bố	194,5 × 89 × 63,5 mm
Khối lượng tịnh	0,2225 kg
Mã sản phẩm của hãng	48357
Mã GTIN	6419410483572

3. Chức năng, nguyên lý hoạt động và ứng dụng của Katko LKX150

Chức năng chính

Katko LKX150 tạo giao diện vận hành cơ khí giữa người sử dụng và cầu dao được lắp sâu bên trong tủ điện. Tay xoay giúp người vận hành chuyển cầu dao giữa trạng thái ON và OFF từ mặt ngoài cửa tủ, đồng thời cung cấp chỉ thị trực quan về trạng thái hiện tại của hệ thống.

LKX150 chỉ là phụ kiện truyền động và chỉ thị, không phải thiết bị trực tiếp đóng cắt dòng điện. Khả năng cách ly, chịu dòng và cắt tải phụ thuộc vào cầu dao KATKO được lắp cùng tay xoay.

Nguyên lý hoạt động

Tay vặn được cố định trên cửa tủ và nối với bộ truyền động của cầu dao bằng một trục thép có chiều dài phù hợp với khoảng cách từ cửa tủ đến thân cầu dao. Khi người vận hành xoay tay từ vị trí 0 sang vị trí 1, mô-men xoắn được truyền qua trục tới cơ cấu chấp hành của cầu dao, làm các tiếp điểm công suất chuyển sang trạng thái đóng.

Khi xoay tay trở lại vị trí 0, trục truyền động tác động ngược lên cơ cấu cầu dao để mở các tiếp điểm và cách ly mạch điện. Tại vị trí này, người vận hành có thể gắn ổ khóa nhằm ngăn tay xoay bị chuyển sang ON trong thời gian bảo trì.

Khi cầu dao đang ở vị trí ON, cơ cấu liên động giữ cửa tủ ở trạng thái đóng để hạn chế tiếp cận khu vực có điện. Việc sử dụng cơ chế mở liên động chỉ dành cho nhân sự kỹ thuật được phép và không thay thế các biện pháp ngắt nguồn, kiểm tra hết điện và khóa an toàn.

Ứng dụng điển hình

Tay vặn cầu dao cách ly LKX150 phù hợp cho tủ phân phối điện tổng, tủ động lực, tủ điều khiển động cơ, tủ bơm công nghiệp, tủ bơm phòng cháy chữa cháy, tủ máy sản xuất và các hệ thống sử dụng cầu dao KATKO tương thích.

Sản phẩm đặc biệt hữu ích trong những tủ có cầu dao lắp cách xa mặt cửa, cần vận hành từ bên ngoài và yêu cầu khả năng khóa OFF phục vụ bảo trì. Khi lựa chọn, cần kiểm tra đồng thời model cầu dao, chiều sâu tủ, chiều dài trục truyền động và vị trí lắp trên cửa.

LKX150 không thay thế MCCB, cầu chì, rơ-le bảo vệ quá tải hoặc các thiết bị bảo vệ ngắn mạch. Toàn bộ hệ thống phải được thiết kế, lựa chọn và lắp đặt bởi người có chuyên môn theo sơ đồ điện và yêu cầu an toàn của công trình.

4. Cam kết và nơi mua tay vặn xoay Katko LKX150

Để mua tay vặn xoay Katko LKX150 chính hãng, khách hàng có thể liên hệ trực tiếp thietbicodien. Chúng tôi hỗ trợ kiểm tra đúng mã hàng, đối chiếu dòng cầu dao tương thích và lựa chọn trục truyền động theo chiều sâu thực tế của tủ điện.

thietbicodien cam kết tư vấn đúng ứng dụng, cung cấp đúng model đặt hàng và hỗ trợ khách hàng kiểm tra cấu hình trước khi lắp đặt. Chính sách báo giá, giao hàng và bảo hành được thông tin rõ ràng theo từng đơn hàng.

Khi yêu cầu báo giá, khách hàng nên cung cấp model cầu dao đang sử dụng, kích thước tủ, khoảng cách từ cửa đến cơ cấu vận hành và yêu cầu khóa an toàn. Những thông tin này giúp lựa chọn chính xác tay xoay, trục nối dài và phụ kiện đi kèm.

Câu hỏi thường gặp (FAQ) về tay vặn xoay Katko LKX150

Katko LKX150 là thiết bị gì?

LKX150 là tay vặn xoay lắp ngoài cửa tủ, dùng để vận hành cầu dao KATKO đặt bên trong thông qua trục truyền động. Sản phẩm không trực tiếp mang hoặc đóng cắt dòng điện.

LKX150 sử dụng với những dòng cầu dao nào?

Model này được KATKO công bố dùng cho cầu dao KU thuộc nhóm dòng điện lớn và một số thiết bị KVKE tương thích. Dải tương thích cụ thể được thể hiện trong bảng thông số kỹ thuật phía trên.

Tay xoay LKX150 có khóa được ở vị trí OFF không?

Có. Khóa tay xoay tại OFF là chức năng tiêu chuẩn, hỗ trợ cô lập nguồn và hạn chế thao tác đóng điện ngoài ý muốn trong quá trình sửa chữa hoặc bảo trì.

LKX150 có hỗ trợ liên động với cửa tủ không?

Có. Khi cầu dao ở trạng thái ON, cơ cấu liên động giúp hạn chế mở cửa tủ. Tính năng này giảm nguy cơ người vận hành tiếp cận trực tiếp các bộ phận đang mang điện.

Có thể dùng LKX150 mà không cần trục nối dài không?

Trong cấu hình vận hành ngoài cửa tủ, tay xoay cần được kết nối với cầu dao bằng trục truyền động phù hợp. Chiều dài trục phải được lựa chọn theo chiều sâu và bố trí thực tế của tủ.

LKX150 có phải là cầu dao cách ly hoàn chỉnh không?

Không. LKX150 chỉ là tay vận hành cơ khí. Để tạo thành hệ thống đóng cắt và cách ly hoàn chỉnh, sản phẩm phải được lắp cùng cầu dao tương thích, trục truyền động và các phụ kiện cần thiết.

Cần lưu ý gì khi lắp đặt tay vặn Katko LKX150?

Cần bảo đảm tay xoay, trục và cầu dao được căn chỉnh đồng tâm; cửa tủ đóng mở bình thường; chỉ thị 0–1 đúng với trạng thái tiếp điểm; cơ cấu khóa và liên động hoạt động chính xác. Việc lắp đặt phải được thực hiện khi hệ thống đã ngắt nguồn và bởi nhân sự có chuyên môn.
