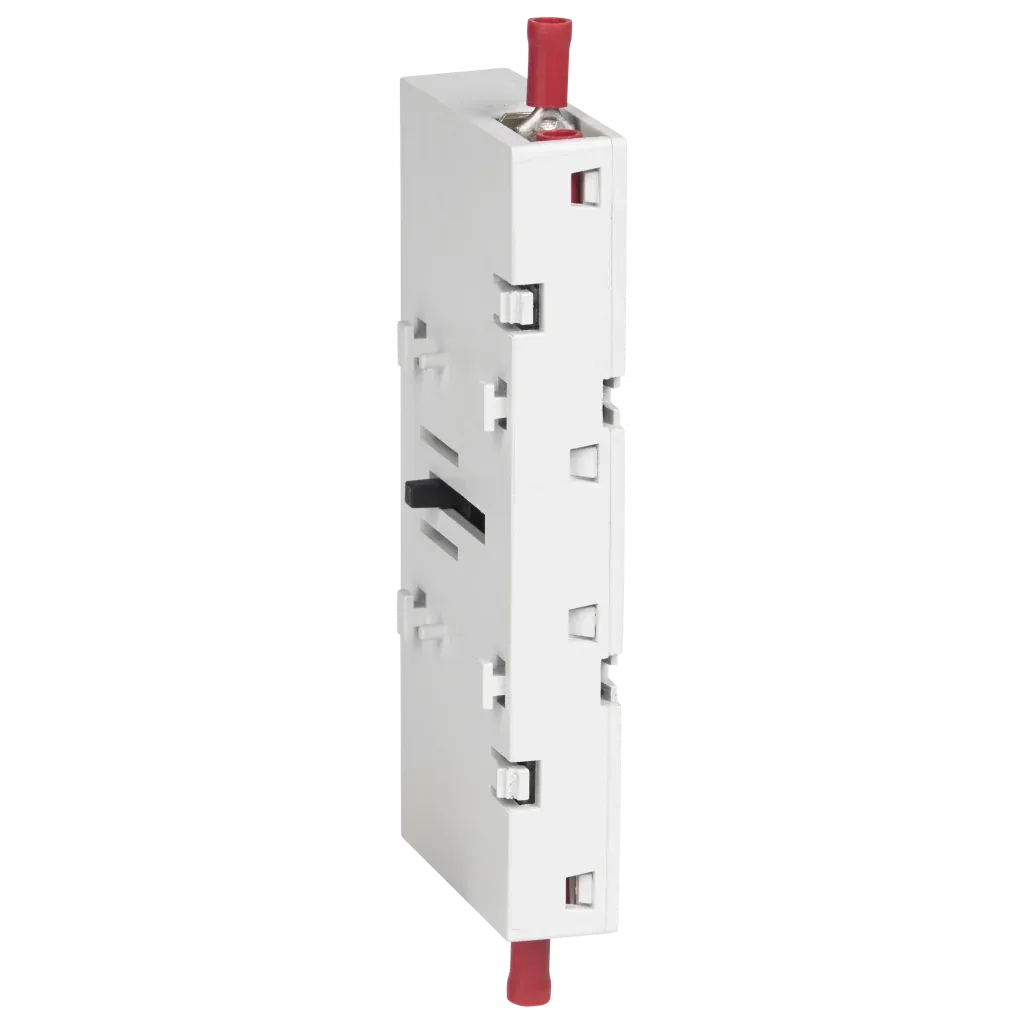

Tiếp điểm phụ Katko 2V160KU

1. Giới thiệu Tiếp điểm phụ Katko 2V160KU và nguồn gốc thương hiệu

Tiếp điểm phụ Katko 2V160KU là phụ kiện tín hiệu được thiết kế dành cho cầu dao và công tắc tải dòng KU của KATKO trong dải 100–160A. Sản phẩm có cấu hình 2NO/2NC, giúp bổ sung các tiếp điểm thường mở và thường đóng để giám sát trạng thái, điều khiển liên động hoặc truyền tín hiệu đóng/cắt về hệ thống điều khiển.

KATKO là thương hiệu thiết bị đóng cắt có nguồn gốc Phần Lan, với lịch sử phát triển từ năm 1938. Hãng tập trung vào cầu dao cách ly, công tắc tải, cầu dao chuyển nguồn và phụ kiện lắp đặt cho hệ thống điện công nghiệp. Các giải pháp của KATKO được ứng dụng trong tủ phân phối, điều khiển động cơ, nhà máy sản xuất, công trình kỹ thuật và nhiều môi trường yêu cầu độ tin cậy cao.

Với mã hàng 2V160KU, sản phẩm phù hợp cho những hệ thống cần nhiều hơn một tín hiệu phản hồi từ cơ cấu đóng cắt. Tiếp điểm phụ không trực tiếp đóng cắt dòng điện của tải chính mà làm việc trong mạch điều khiển, mạch báo trạng thái hoặc mạch liên động.

Thông tin kỹ thuật đã được xác nhận

Đặc tính	Giá trị
Loại sản phẩm	Tiếp điểm phụ
Cấu hình tiếp điểm	2NO/2NC
Phạm vi tương thích	Công tắc KU 100–160A
Mã sản phẩm của hãng	30011
GTIN	6419410300114
E-number FI	3600825
Phân loại ETIM	EC000041
Kích thước tham khảo	100 x 44,5 x 14,5 mm
Khối lượng tịnh	0,0521 kg
Phân loại ATEX	Không

2. Ưu điểm và tính năng nổi bật của Katko 2V160KU

• Cấu hình 2NO/2NC cung cấp đồng thời hai nhánh tín hiệu thường mở và hai nhánh tín hiệu thường đóng, đáp ứng nhiều yêu cầu giám sát hoặc liên động trong cùng một tủ điện.
• Được KATKO thiết kế chuyên dụng cho dòng công tắc KU 100–160A, giúp bảo đảm sự phù hợp về cơ khí khi chọn đúng thiết bị đóng cắt tương thích.
• Cơ cấu tiếp điểm được tác động theo chuyển động của công tắc chính, nhờ đó có thể phản ánh trạng thái vận hành của cơ cấu đóng cắt sang mạch điều khiển.
• Thiết kế dạng mô-đun nhỏ gọn, thuận tiện khi cần mở rộng chức năng cho cầu dao mà không phải thay đổi toàn bộ thiết bị chính.
• Cho phép tách biệt chức năng đóng cắt mạch lực với chức năng báo trạng thái, giúp sơ đồ điều khiển rõ ràng và dễ kiểm tra hơn.
• Phù hợp cho các hệ thống cần hai tín hiệu độc lập, chẳng hạn một tín hiệu đưa về PLC và một tín hiệu dành cho đèn báo hoặc rơ-le liên động.
• Hỗ trợ chuẩn hóa thiết kế tủ điện khi sử dụng đồng bộ cầu dao, tay vận hành và phụ kiện của cùng hệ sản phẩm KATKO.

Tiếp điểm phụ cho cầu dao KU 160A đặc biệt hữu ích khi hệ thống cần theo dõi trạng thái ON/OFF từ xa. Tuy nhiên, sản phẩm chỉ dùng trong mạch tín hiệu hoặc mạch điều khiển phù hợp, không được sử dụng thay cho tiếp điểm công suất của cầu dao.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của tiếp điểm phụ 2V160KU

Chức năng chính của tiếp điểm phụ Katko 2NO/2NC là chuyển trạng thái điện của các nhánh tín hiệu theo vị trí vận hành của cầu dao hoặc công tắc KU. Thông qua đó, hệ thống điều khiển có thể nhận biết cơ cấu đang ở vị trí đóng hay mở và thực hiện những tác vụ tiếp theo như bật đèn báo, cho phép khởi động, khóa liên động hoặc gửi tín hiệu về bộ điều khiển.

Theo sơ đồ đấu nối của KATKO, sản phẩm gồm hai bộ tiếp điểm chuyển đổi với các nhóm đầu cực 21–22–24 và 31–32–34. Trong mỗi nhóm, một nhánh được sử dụng như tiếp điểm thường đóng và nhánh còn lại được sử dụng như tiếp điểm thường mở.

Nguyên lý hoạt động

Khi công tắc chính ở trạng thái OFF, các nhánh thường đóng của tiếp điểm phụ duy trì trạng thái dẫn điện, trong khi các nhánh thường mở ở trạng thái ngắt. Khi cơ cấu công tắc được chuyển sang ON, bộ truyền động cơ khí tác động lên 2V160KU, làm các tiếp điểm đổi trạng thái: nhánh thường đóng mở ra và nhánh thường mở đóng lại.

Quá trình chuyển đổi này giúp tạo tín hiệu phản hồi mà không đưa dòng tải chính đi qua tiếp điểm phụ. Ví dụ, nhánh NO có thể dùng để bật đèn báo ON hoặc gửi tín hiệu xác nhận vận hành về PLC; nhánh NC có thể dùng để báo OFF, khóa contactor hoặc tạo điều kiện an toàn trong mạch điều khiển.

Tiếp điểm phụ phản ánh vị trí của cơ cấu vận hành, nhưng không thay thế thiết bị kiểm tra mất điện, chức năng bảo vệ ngắn mạch, bảo vệ quá tải hoặc mạch phản hồi an toàn chuyên dụng. Với những ứng dụng an toàn quan trọng, cần kiểm tra yêu cầu của toàn bộ hệ thống và xác minh trạng thái tiếp điểm sau khi lắp đặt.

Ứng dụng tiêu biểu

• Báo trạng thái ON/OFF của cầu dao bằng đèn tín hiệu trên mặt tủ.
• Truyền trạng thái vận hành về PLC, bộ điều khiển trung tâm hoặc hệ thống giám sát.
• Tạo mạch liên động điện giữa cầu dao cách ly, contactor, bộ khởi động mềm hoặc biến tần.
• Khóa lệnh khởi động động cơ khi cầu dao chính chưa ở đúng vị trí.
• Phát cảnh báo khi công tắc được chuyển sang vị trí cách ly phục vụ bảo trì.
• Giám sát cầu dao trong tủ phân phối điện, tủ MCC, tủ điều khiển máy và tủ bơm công nghiệp.
• Chia hai tín hiệu độc lập cho nhiều thiết bị nhận như PLC, rơ-le trung gian, đèn báo hoặc còi cảnh báo.

Lưu ý khi lựa chọn và lắp đặt

Trước khi đặt hàng, cần kiểm tra chính xác cầu dao đang sử dụng thuộc dòng KU 100–160A. Không nên lựa chọn phụ kiện chỉ dựa trên dòng điện danh định, vì hình dạng cơ khí và vị trí lắp có thể khác nhau giữa các dòng sản phẩm KATKO.

Việc lắp đặt phải được thực hiện khi cầu dao ở vị trí OFF, nguồn điện đã được cô lập và kiểm tra an toàn. Kỹ thuật viên cần lắp phụ kiện đúng vị trí bên hông cơ cấu theo hướng dẫn của KATKO, sau đó kiểm tra thông mạch từng cặp tiếp điểm ở cả hai trạng thái ON và OFF trước khi đưa hệ thống vào vận hành.

Khi đấu vào PLC, rơ-le hoặc đèn báo, phải bảo đảm điện áp và dòng điện của mạch điều khiển nằm trong giới hạn cho phép của phiên bản sản phẩm đang sử dụng. Không đưa dòng điện động lực của động cơ hoặc tải công suất lớn đi trực tiếp qua 2V160KU.

Tài liệu của hãng ghi sản phẩm không thuộc phân loại ATEX. Vì vậy, không mặc định sử dụng riêng 2V160KU trong khu vực có nguy cơ cháy nổ nếu toàn bộ cụm thiết bị chưa được đánh giá và chứng nhận phù hợp.

4. Cam kết và nơi mua Tiếp điểm phụ Katko 2V160KU chính hãng

Khi lựa chọn mua tiếp điểm phụ Katko 2V160KU chính hãng, khách hàng cần đối chiếu đầy đủ mã 2V160KU, cấu hình 2NO/2NC và phạm vi tương thích KU 100–160A. Việc chọn đúng phụ kiện giúp tránh sai khác về cơ cấu lắp, bảo đảm tín hiệu phản hồi hoạt động đúng theo thiết kế của tủ điện.

Khách hàng có thể liên hệ thietbicodien để được tư vấn kiểm tra model cầu dao đang sử dụng, lựa chọn đúng phụ kiện KATKO, nhận báo giá và đặt mua sản phẩm phù hợp với yêu cầu điều khiển thực tế.

thietbicodien cam kết cung cấp sản phẩm đúng mã hàng, thông tin minh bạch, hỗ trợ đối chiếu kỹ thuật trước khi giao hàng và tư vấn ứng dụng trong tủ điện công nghiệp. Khi yêu cầu báo giá, khách hàng nên cung cấp model đầy đủ của cầu dao KU, số lượng tiếp điểm cần sử dụng và sơ đồ tín hiệu dự kiến để được hỗ trợ chính xác.

Câu hỏi thường gặp về Tiếp điểm phụ Katko 2V160KU

Katko 2V160KU là thiết bị gì?

Katko 2V160KU là tiếp điểm phụ có cấu hình 2NO/2NC, dùng để bổ sung tín hiệu báo trạng thái và chức năng liên động cho công tắc KATKO KU 100–160A.

2V160KU tương thích với những cầu dao nào?

Sản phẩm được KATKO xác định là phụ kiện dành cho dòng công tắc KU có dòng định mức trong phạm vi 100–160A. Cần kiểm tra model đầy đủ của cầu dao trước khi đặt mua.

Cấu hình 2NO/2NC có ý nghĩa gì?

Cấu hình này cung cấp hai tiếp điểm thường mở và hai tiếp điểm thường đóng. Các tiếp điểm đổi trạng thái theo chuyển động của cơ cấu công tắc chính, cho phép tạo nhiều tín hiệu điều khiển độc lập.

2V160KU có thể dùng để đóng cắt trực tiếp động cơ không?

Không. Đây là tiếp điểm phụ cho mạch báo trạng thái và mạch điều khiển, không phải tiếp điểm công suất. Dòng điện của động cơ hoặc tải chính phải đi qua cầu dao, contactor hoặc thiết bị đóng cắt được thiết kế phù hợp.

Có thể kết nối tiếp điểm 2V160KU với PLC không?

Có thể sử dụng các tiếp điểm để đưa tín hiệu trạng thái về đầu vào PLC khi điện áp và dòng điện của mạch phù hợp với định mức của phụ kiện. Trong trường hợp cần cách ly hoặc chuyển đổi mức điện áp, nên sử dụng rơ-le trung gian thích hợp.

2V160KU có bao nhiêu bộ tiếp điểm chuyển đổi?

Sản phẩm có hai bộ tiếp điểm chuyển đổi, được thể hiện bằng các nhóm đầu cực 21–22–24 và 31–32–34. Mỗi nhóm cung cấp một nhánh thường đóng và một nhánh thường mở.

Tiếp điểm phụ có xác nhận chắc chắn tiếp điểm công suất đã đóng không?

2V160KU phản ánh vị trí của cơ cấu vận hành công tắc. Sản phẩm không thay thế thiết bị giám sát điện áp, chức năng phát hiện tiếp điểm công suất bị hàn dính hoặc mạch phản hồi an toàn chuyên dụng.

Cần lưu ý gì khi lắp tiếp điểm phụ 2V160KU?

Phải ngắt và cô lập nguồn điện, đưa công tắc về OFF, thực hiện khóa an toàn khi cần thiết và lắp phụ kiện đúng hướng theo tài liệu KATKO. Sau khi lắp, cần đo kiểm trạng thái NO/NC ở cả vị trí ON và OFF trước khi vận hành.

2V160KU có sử dụng cho khu vực ATEX không?

Không nên mặc định sử dụng sản phẩm trong khu vực nguy hiểm, vì tài liệu kỹ thuật của model này ghi phân loại ATEX là “No”. Ứng dụng trong môi trường có nguy cơ cháy nổ phải sử dụng toàn bộ cụm thiết bị được chứng nhận phù hợp.

2V160KU khác gì so với Katko 1V160KU?

2V160KU có cấu hình 2NO/2NC, phù hợp khi cần hai bộ tín hiệu chuyển đổi. Trong khi đó, 1V160KU có cấu hình 1NO/1NC và phù hợp với hệ thống chỉ cần một bộ tín hiệu thường mở, thường đóng.
