Tay vặn xoay Katko LKX150YR

Giới thiệu tay vặn xoay Katko LKX150YR

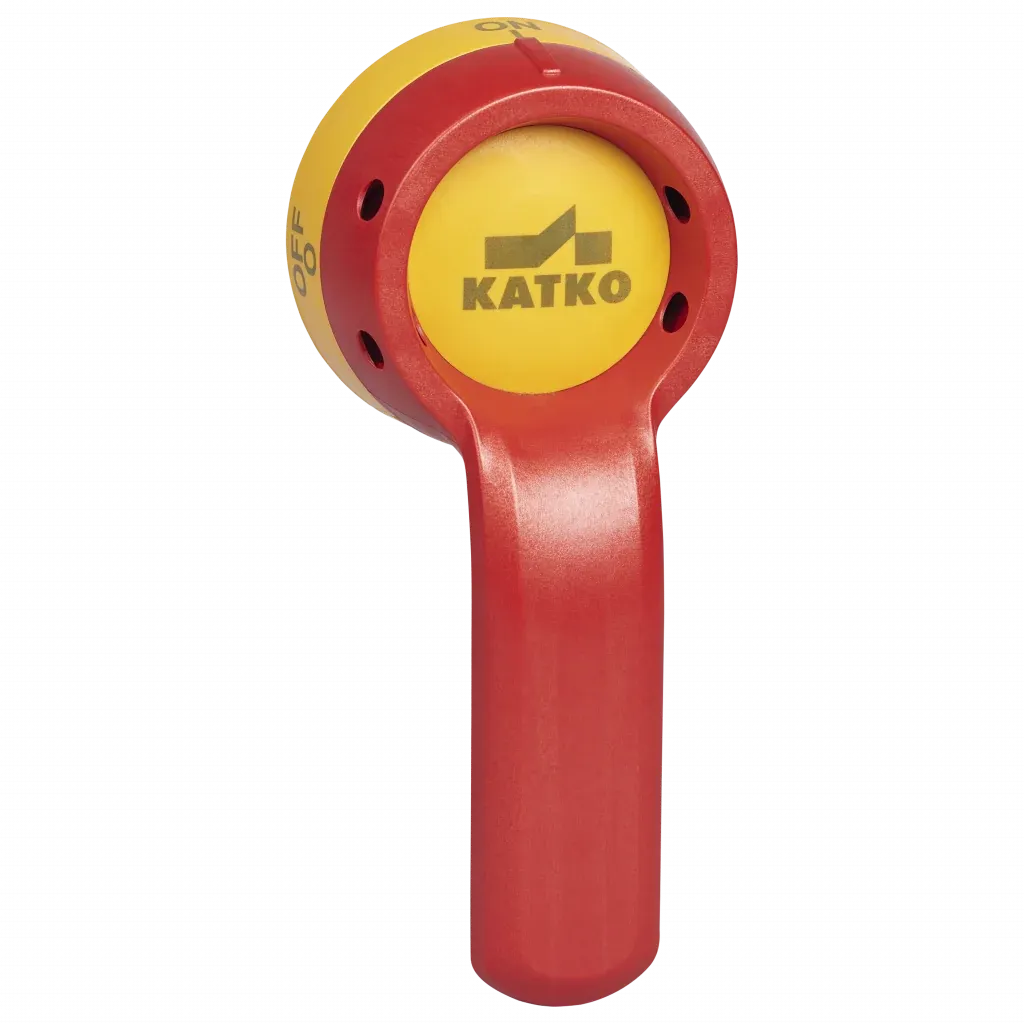

Tay vặn xoay Katko LKX150YR là tay vận hành ngoài cửa tủ có chỉ thị hai vị trí 0–1, phối màu vàng/đỏ để người vận hành dễ nhận biết và thao tác. Sản phẩm được thiết kế làm phụ kiện điều khiển cơ khí cho cầu dao cách ly, cầu dao phụ tải KATKO công suất lớn lắp bên trong tủ điện.

Katko là thương hiệu thiết bị đóng cắt có trụ sở tại Helsinki, Phần Lan, chuyên phát triển cầu dao cách ly, cầu dao phụ tải, cầu dao chuyển nguồn và các phụ kiện lắp đặt cho hệ thống điện công nghiệp. Các sản phẩm của hãng được chú trọng về độ bền cơ khí, khả năng vận hành rõ ràng và mức độ an toàn trong môi trường làm việc demanding.

Model LKX150YR thuộc dòng tay xoay kích thước lớn của hãng, phù hợp với cầu dao KU 315–800 A và KVKE 200–250 A. Tay cầm được lắp trên mặt ngoài cửa tủ và kết nối với thiết bị đóng cắt thông qua trục nối phù hợp.

Ưu điểm và tính năng nổi bật của Katko LKX150YR

• Tay xoay vàng đỏ 0–1 giúp nhận biết trực quan trạng thái đóng hoặc ngắt của thiết bị.
• Thiết kế tay cầm công thái học, tạo độ bám chắc và hỗ trợ thao tác dứt khoát.
• Kết cấu bền, phù hợp với hoạt động đóng cắt thường xuyên trong tủ điện công nghiệp.
• Khóa tay xoay tại vị trí OFF giúp ngăn thao tác ngoài ý muốn và hỗ trợ thực hiện quy trình khóa an toàn LOTO.
• Có cơ cấu liên động cửa khi thiết bị ở trạng thái ON, đồng thời hỗ trợ cơ chế mở khóa liên động có kiểm soát khi cần bảo trì.
• Có tùy chọn cấu hình khóa tại vị trí ON tùy theo yêu cầu của hệ thống.
• Cấp bảo vệ IP66NW hỗ trợ bảo vệ khu vực lắp tay vận hành khi sản phẩm được lắp đặt đúng hướng dẫn của nhà sản xuất.
• Tương thích với các dòng cầu dao KATKO có dòng định mức lớn, thích hợp cho tủ phân phối và tủ điều khiển động lực.

Đặc tính kỹ thuật tiêu biểu

Đặc tính	Giá trị
Loại phụ kiện	Tay vận hành xoay ngoài cửa tủ
Chỉ thị vị trí	0–1
Màu sắc	Vàng/đỏ
Cầu dao tương thích	KU 315–800 A và KVKE 200–250 A
Cấp bảo vệ	IP66NW
Mã sản phẩm của nhà sản xuất	48360
Kích thước rộng × cao × sâu	89 × 194,5 × 63,5 mm
Khối lượng tịnh	0,2225 kg
Mã GTIN	6419410483602

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của tay vặn xoay

Tay vận hành cầu dao ngoài cửa tủ cho phép người dùng đóng hoặc ngắt cầu dao bên trong mà không cần mở cửa tủ điện. Sản phẩm tạo ra một điểm thao tác rõ ràng, thuận tiện cho vận hành thường ngày, cô lập nguồn trước bảo trì và kiểm soát trạng thái của thiết bị đóng cắt.

LKX150YR chỉ thực hiện chức năng truyền động cơ khí. Tay xoay không trực tiếp mang dòng điện, không có chức năng bảo vệ quá tải hoặc ngắn mạch và không thay thế MCCB, cầu chì hay các thiết bị bảo vệ điện khác.

Nguyên lý hoạt động

Khi người vận hành xoay tay từ vị trí 0 sang vị trí 1, chuyển động quay được truyền qua trục nối đến cơ cấu vận hành của cầu dao KATKO. Cơ cấu này làm các tiếp điểm chính bên trong cầu dao chuyển sang trạng thái đóng. Khi xoay ngược về vị trí 0, cầu dao được đưa về trạng thái ngắt, tạo điểm cô lập cơ khí rõ ràng giữa nguồn và tải.

Cơ cấu liên động cửa tủ hạn chế mở cửa khi tay xoay đang ở vị trí ON. Khi tay được đưa về OFF, người vận hành có thể khóa tay bằng ổ khóa phù hợp để ngăn người khác đóng điện trở lại trong thời gian sửa chữa. Việc khóa phải được thực hiện kết hợp với quy trình LOTO và kiểm tra xác nhận mất điện theo quy định an toàn tại công trình.

Ứng dụng điển hình

• Tủ phân phối điện tổng và tủ phân phối nhánh trong nhà máy.
• Tủ điều khiển động cơ, máy bơm, quạt công nghiệp và dây chuyền sản xuất.
• Tủ điện cho hệ thống xử lý nước, HVAC và thiết bị cơ điện công trình.
• Tủ cầu dao cách ly nguồn cho máy móc cần thực hiện khóa an toàn khi bảo trì.
• Hệ thống sử dụng cầu dao phụ tải KATKO KU 315–800 A hoặc KVKE 200–250 A.

Khi lựa chọn sản phẩm, cần kiểm tra đúng dòng cầu dao, chiều sâu tủ, loại trục nối và vị trí lắp trên cửa. Tay xoay, trục và cầu dao phải tương thích với nhau để bảo đảm chỉ thị 0–1 chính xác, cơ cấu liên động hoạt động đúng và cấp bảo vệ của mặt tủ được duy trì.

Cam kết và nơi mua tay vặn xoay Katko LKX150YR

Khách hàng cần mua tay vặn xoay Katko LKX150YR chính hãng có thể liên hệ thietbicodien để được tư vấn kiểm tra khả năng tương thích với cầu dao, lựa chọn trục nối theo chiều sâu tủ và nhận báo giá theo số lượng thực tế.

thietbicodien cam kết cung cấp sản phẩm đúng model, thông tin rõ ràng và hỗ trợ đối chiếu phụ kiện trước khi đặt hàng. Việc xác định đúng tay xoay, trục truyền động và dòng cầu dao giúp hạn chế sai lệch khi lắp đặt, bảo đảm cơ cấu đóng cắt vận hành ổn định và thuận tiện cho công tác bảo trì sau này.

Câu hỏi thường gặp (FAQ)

Tay vặn xoay Katko LKX150YR là thiết bị gì?

Katko LKX150YR là tay vận hành xoay màu vàng/đỏ, có vị trí 0–1, được lắp bên ngoài cửa tủ để điều khiển cơ khí cầu dao KATKO đặt bên trong.

LKX150YR tương thích với những dòng cầu dao nào?

Theo thông tin của nhà sản xuất, sản phẩm phù hợp với cầu dao KU có dòng định mức từ 315 đến 800 A và KVKE từ 200 đến 250 A. Cần kiểm tra thêm cấu hình cầu dao và trục nối trước khi lắp.

LKX150YR có thể lắp trực tiếp lên cầu dao không?

Đây là tay vận hành ngoài cửa tủ nên thông thường cần kết hợp với trục truyền động tương thích. Chiều dài trục phải được lựa chọn theo khoảng cách từ cửa tủ đến cơ cấu vận hành của cầu dao.

Tay xoay LKX150YR có hỗ trợ khóa LOTO không?

Sản phẩm hỗ trợ khóa tại vị trí OFF để hạn chế đóng điện ngoài ý muốn. Tuy nhiên, an toàn LOTO chỉ được bảo đảm khi kết hợp đúng ổ khóa, thẻ cảnh báo, quy trình cô lập nguồn và bước xác nhận mất điện.

Cấp bảo vệ của Katko LKX150YR là bao nhiêu?

Nhà sản xuất công bố cấp bảo vệ IP66NW. Khả năng bảo vệ thực tế còn phụ thuộc vào việc gia công cửa tủ, lắp gioăng, siết phụ kiện và tuân thủ đúng hướng dẫn lắp đặt.

Tay vặn LKX150YR có bảo vệ quá tải hoặc ngắn mạch không?

Không. Tay vặn chỉ truyền chuyển động cơ khí đến cầu dao. Hệ thống vẫn phải sử dụng MCCB, cầu chì hoặc thiết bị bảo vệ phù hợp với thiết kế điện và đặc tính của tải.

Cần kiểm tra những gì trước khi đặt mua LKX150YR?

Người mua nên xác nhận model cầu dao, dòng định mức, chiều sâu tủ, kiểu lắp cửa, loại trục truyền động và yêu cầu khóa an toàn. Việc đối chiếu đầy đủ giúp tránh mua sai phụ kiện hoặc phát sinh sửa đổi cơ khí khi lắp đặt.
