Rơ le trung gian Finder 62.33.8.006.0026 (Ucoil: 6VAC, 16A, 3CO)

1. Giới thiệu Rơ le trung gian Finder 62.33.8.006.0026 (6VAC, 16A, 3CO)

Rơ le trung gian Finder 62.33.8.006.0026 là rơ le điện cơ thuộc Series 62, sử dụng cuộn dây điều khiển 6 VAC và ba tiếp điểm chuyển đổi 3CO. Với dòng định mức tiếp điểm 16 A, sản phẩm phù hợp cho các mạch điều khiển, liên động, khuếch đại tiếp điểm và đóng cắt tải trong tủ điện công nghiệp.

Finder là thương hiệu có nguồn gốc từ Italia, được thành lập năm 1954 bởi Piero Giordanino. Hãng chuyên phát triển và sản xuất các thiết bị điện cơ, điện tử cho tự động hóa công nghiệp, tòa nhà và hệ thống điện; trong đó relay là một trong những nhóm sản phẩm cốt lõi.

Model 62.33.8.006.0026 thuộc cấu hình 62.33 dạng cắm, ba cực, sử dụng cuộn dây AC 50/60 Hz. Theo hệ mã đặt hàng Finder áp dụng cho biến thể này, đuôi.0026 thể hiện cấu hình tiếp điểm chuyển đổi, chỉ thị cơ khí và phiên bản có phần gá phía sau.

2. Ưu điểm và tính năng nổi bật

• 3 tiếp điểm chuyển đổi 3CO cho phép xử lý đồng thời ba mạch điều khiển độc lập bằng một tín hiệu cuộn dây.
• Dòng tiếp điểm định mức 16 A, phù hợp với nhiều tải điều khiển và tải công suất trong hệ thống điện công nghiệp.
• Cuộn dây 6 VAC 50/60 Hz thích hợp cho các mạch điều khiển sử dụng nguồn xoay chiều điện áp thấp.
• Dạng plug-in giúp tháo lắp và thay relay thuận tiện khi bảo trì tủ điện.
• Có thể sử dụng với socket thuộc Finder Series 92 hoặc kết nối Faston 187 theo cấu hình lắp đặt phù hợp.
• Cách điện tăng cường giữa cuộn dây và hệ thống tiếp điểm, hỗ trợ sử dụng trong các ứng dụng điều khiển công nghiệp yêu cầu độ cách ly tốt.
• Phiên bản.0026 có chỉ thị cơ khí, giúp người vận hành quan sát trạng thái tác động của relay trực tiếp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dòng sản phẩm	Finder Series 62
Kiểu relay	Relay điện cơ công suất, dạng plug-in
Cấu hình tiếp điểm	3 CO (3PDT)
Dòng định mức tiếp điểm	16 A
Điện áp cuộn dây danh định	6 V AC, 50/60 Hz
Điện áp định mức / điện áp đóng cắt tối đa	250 / 400 V AC
Tải định mức AC1	4000 VA
Tải AC15 tại 230 V AC	750 VA
Công suất động cơ tại 230 / 400 V AC	0,8 / 1,5 kW
Công suất cuộn dây AC	2,2 VA tại 50 Hz
Dải điện áp làm việc của cuộn AC	0,8...1,1 lần điện áp danh định
Thời gian tác động / nhả	11 / 4 ms
Xung cách điện giữa cuộn dây và tiếp điểm	6 kV (1,2/50 µs)
Nhiệt độ môi trường làm việc	-40...+70 °C
Kết nối / lắp đặt	Socket Series 92 hoặc Faston 187 (4,8 x 0,5 mm); cấu hình.0026 có chỉ thị cơ khí và gá phía sau

Đối với mã.0026 thuộc hệ mã Finder thế hệ trước, vật liệu tiếp điểm được mã hóa theo cấu hình cũ của hãng. Khi thay thế bằng phiên bản Series 62 sản xuất theo catalogue hiện hành, nên đối chiếu đầy đủ mã đặt hàng, vật liệu tiếp điểm và tùy chọn cơ khí thay vì chỉ so sánh điện áp cuộn dây và số cực.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của Finder 62.33.8.006.0026

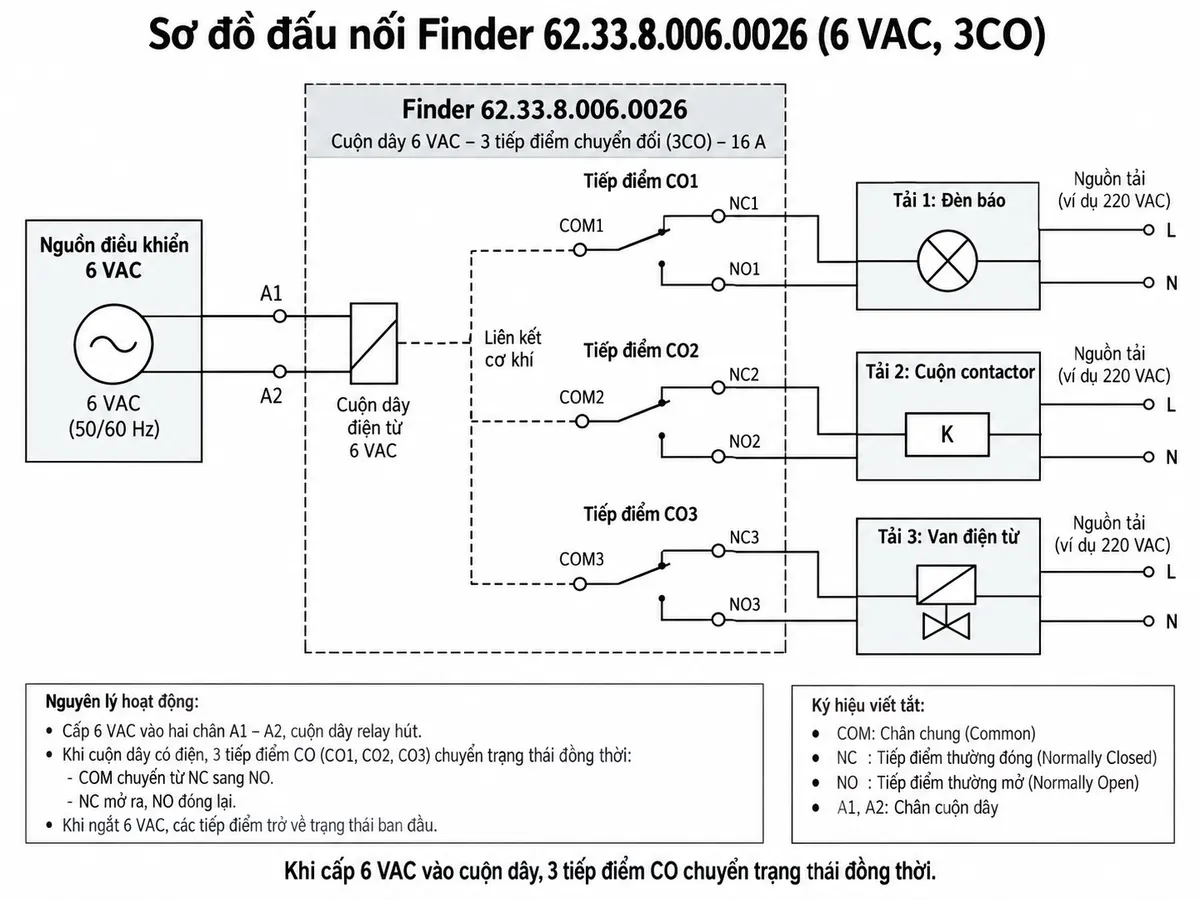

Relay trung gian 3CO 16A có nhiệm vụ nhận một tín hiệu điện áp điều khiển tại cuộn dây và chuyển đổi trạng thái của ba bộ tiếp điểm. Nhờ đó, một tín hiệu điều khiển có thể đồng thời đóng, ngắt hoặc chuyển mạch nhiều nhánh điện khác nhau mà vẫn tạo sự cách ly điện giữa mạch điều khiển và mạch tải.

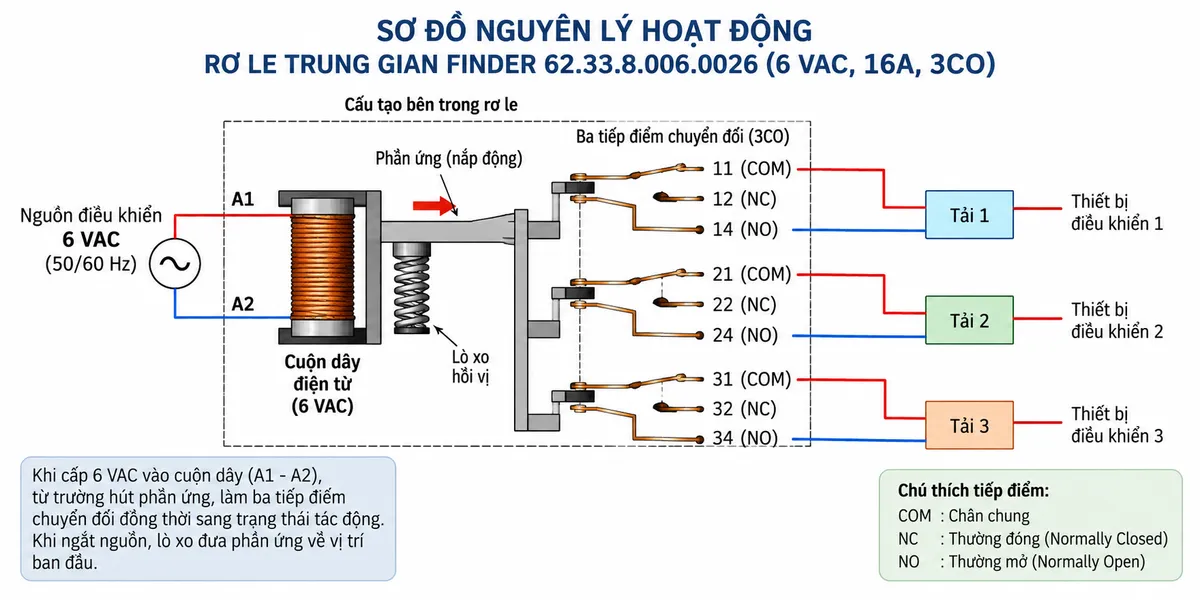

Nguyên lý hoạt động

Khi cấp đúng 6 VAC cho cuộn điện từ, dòng điện chạy qua cuộn dây tạo ra từ trường. Từ trường hút phần ứng cơ khí, làm ba tiếp điểm CO chuyển đồng thời từ trạng thái nghỉ sang trạng thái tác động. Mỗi tiếp điểm CO gồm một chân chung và hai trạng thái chuyển mạch, cho phép lựa chọn chức năng thường đóng hoặc thường mở tùy cách đấu mạch.

Khi ngắt điện áp cuộn dây, từ trường mất đi và cơ cấu lò xo đưa phần ứng cùng các tiếp điểm trở về trạng thái ban đầu. Cơ chế điện từ này giúp Finder 62.33 thực hiện chức năng giao tiếp giữa PLC, bộ điều khiển, công tắc, cảm biến hoặc mạch logic với các tải bên ngoài.

Ứng dụng điển hình

• Tủ điện điều khiển và tự động hóa trong máy móc, dây chuyền sản xuất và hệ thống OEM.
• Relay trung gian giữa PLC hoặc bộ điều khiển với contactor, van điện từ, đèn báo và các cơ cấu chấp hành.
• Mạch liên động điện và mạch chuyển đổi nhiều tín hiệu cùng lúc.
• Điều khiển động cơ và các thiết bị phụ trợ khi tải nằm trong giới hạn đóng cắt cho phép.
• Tủ phân phối, hệ thống quản lý năng lượng, lò công nghiệp, burner, boiler và các hệ thống điều khiển công nghiệp tương thích.
• Thay thế relay trong hệ thống đang sử dụng socket và cấu hình cơ khí tương thích với Finder Series 62.

4. Cam kết và nơi mua Rơ le Finder 62.33.8.006.0026 chính hãng

Khi lựa chọn Rơ le Finder 62.33.8.006.0026 chính hãng, cần kiểm tra đầy đủ mã hàng, điện áp cuộn dây 6 VAC, cấu hình 3CO và các tùy chọn cơ khí để tránh nhầm với những biến thể Series 62 có cùng hình dáng nhưng khác điện áp hoặc cấu hình tiếp điểm.

Khách hàng có nhu cầu mua sản phẩm chính hãng, kiểm tra khả năng thay thế mã cũ hoặc lựa chọn socket và phụ kiện phù hợp có thể liên hệ trực tiếp thietbicodien để được hỗ trợ lựa chọn đúng cấu hình cho hệ thống thực tế.

Câu hỏi thường gặp (FAQ)

Finder 62.33.8.006.0026 sử dụng điện áp cuộn dây bao nhiêu?

Model 62.33.8.006.0026 sử dụng cuộn dây danh định 6 V AC, làm việc với nguồn xoay chiều 50/60 Hz. Khi thay relay cần phân biệt rõ với các phiên bản 6 V DC hoặc các mức điện áp cuộn dây khác của Series 62.

Relay này có bao nhiêu tiếp điểm?

Sản phẩm sử dụng 3 tiếp điểm chuyển đổi CO, tương đương cấu hình 3PDT. Ba bộ tiếp điểm thay đổi trạng thái đồng thời khi cuộn dây được cấp điện.

Dòng định mức 16 A có nghĩa là mọi tải đều có thể đóng cắt ở 16 A không?

Không. Giá trị 16 A là dòng định mức tiếp điểm trong điều kiện tải quy định. Khả năng đóng cắt thực tế còn phụ thuộc loại tải, điện áp, hệ số công suất, dòng khởi động và đặc tính cảm ứng. Với động cơ, contactor, van điện từ hoặc tải có dòng xung lớn cần kiểm tra đúng cấp tải trước khi thiết kế.

Finder 62.33.8.006.0026 có thể lắp trên socket không?

Có. Finder 62.33 dạng plug-in được thiết kế để sử dụng với các socket tương thích thuộc Series 92; dòng 62.3x cũng hỗ trợ kết nối Faston 187 và các phụ kiện gá lắp phù hợp.

Chỉ thị cơ khí trên relay có tác dụng gì?

Chỉ thị cơ khí giúp nhận biết trực quan trạng thái phần ứng của relay. Khi relay tác động, chỉ thị thay đổi theo cơ cấu bên trong, hỗ trợ kiểm tra và chẩn đoán nhanh khi bảo trì tủ điện mà không cần suy đoán trạng thái chỉ từ tín hiệu điều khiển.

Có thể thay 62.33.8.006.0026 bằng một mã Finder 62.33 hiện hành không?

Có thể lựa chọn mã tương đương trong nhiều trường hợp, nhưng cần đối chiếu đồng thời điện áp cuộn dây, 3CO, dòng tiếp điểm, vật liệu tiếp điểm, chỉ thị cơ khí và kiểu gá lắp. Đuôi.0026 thuộc hệ mã cấu hình Finder trước đây nên không nên thay thế chỉ dựa trên hình thức bên ngoài.

Relay 6 VAC này có thể cấp nguồn 6 VDC không?

Không nên. Mã cuộn dây 8 của sản phẩm này là phiên bản AC 50/60 Hz. Cần cấp đúng nguồn 6 VAC theo thiết kế; nếu hệ thống sử dụng 6 VDC phải chọn biến thể cuộn DC tương ứng thay vì cấp trực tiếp cho phiên bản AC.
