Rơ le trung gian Finder 62.33.8.006.0036 (Ucoil: 6VAC, 16A, 3CO)

Rơ le trung gian Finder 62.33.8.006.0036 6VAC 16A 3CO

Rơ le trung gian Finder 62.33.8.006.0036 thuộc Series 62, là rơ le công suất điện cơ 3 cực chuyển đổi, phù hợp cho các mạch điều khiển, giao tiếp tín hiệu và đóng cắt tải trong tủ điện công nghiệp. Phiên bản này sử dụng cuộn hút 6 VAC 50/60 Hz, có ba tiếp điểm chuyển đổi 3CO và dòng định mức tiếp điểm 16 A.

Mã 62.33.8.006.0036 thuộc cấu trúc mã sản phẩm Series 62 của Finder: Type 62.33 là phiên bản 3 cực dạng plug-in/Faston 187; mã cuộn 8.006 tương ứng cuộn AC 6 V; phần tùy chọn 0036 xác định phiên bản có đèn LED cho cuộn AC và kiểu gá bích phía sau.

Finder là thương hiệu của Italia được thành lập từ năm 1954, chuyên phát triển và sản xuất các thiết bị điện cơ, điện tử, đặc biệt là rơ le cho dân dụng, thương mại và tự động hóa công nghiệp. Series 62 được thiết kế cho các ứng dụng cần tiếp điểm công suất tương đối lớn nhưng vẫn giữ cấu trúc rơ le trung gian thuận tiện cho lắp đặt và bảo trì.

Ưu điểm và tính năng nổi bật của Finder 62.33.8.006.0036

Điểm nổi bật của Finder 62.33.8.006.0036 là sự kết hợp giữa ba bộ tiếp điểm chuyển đổi độc lập và khả năng mang dòng định mức 16 A. Cấu hình này giúp một tín hiệu điều khiển có thể đồng thời chuyển trạng thái nhiều nhánh mạch, phù hợp cho liên động, báo trạng thái hoặc điều khiển nhiều chức năng trong cùng hệ thống.

• 3 tiếp điểm chuyển đổi 3CO cho phép sử dụng đồng thời các nhánh thường đóng và thường mở trong mạch điều khiển.
• Cuộn hút 6 VAC phù hợp với những hệ thống điều khiển sử dụng nguồn xoay chiều điện áp thấp.
• Dòng tiếp điểm định mức 16 A, đáp ứng nhiều ứng dụng đóng cắt tải điều khiển và tải công suất phù hợp với đặc tính tiếp điểm.
• Đèn LED AC tích hợp hỗ trợ nhận biết nhanh trạng thái cấp điện cho cuộn hút khi vận hành hoặc kiểm tra tủ điện.
• Kiểu plug-in/Faston 187 giúp thuận tiện cho đấu nối và sử dụng với các phụ kiện tương thích của Series 92.
• Biến thể hậu tố 0036 có cấu hình gá bích phía sau, hữu ích khi cần cố định rơ le trực tiếp lên kết cấu hoặc bề mặt lắp đặt phù hợp.
• Ba tiếp điểm chuyển đổi hoạt động đồng thời theo trạng thái của phần ứng, hỗ trợ xây dựng các mạch liên động và chuyển mạch logic điện cơ.

Thông số kỹ thuật chính

Thông số	Giá trị
Dòng sản phẩm	Finder Series 62
Kiểu rơ le	Rơ le công suất điện cơ, dạng plug-in/Faston 187
Số cực	3 cực
Cấu hình tiếp điểm	3 CO (3PDT)
Dòng định mức tiếp điểm	16 A
Dòng đỉnh tối đa theo tài liệu phiên bản tương ứng	30 A
Điện áp định mức / điện áp chuyển mạch tối đa	250 / 400 V AC
Tải định mức AC1	4000 VA
Tải AC15 tại 230 V AC	750 VA
Tải chuyển mạch tối thiểu	1000 mW (10 V / 10 mA)
Điện áp cuộn hút	6 V AC, 50/60 Hz
Công suất cuộn AC	2,2 VA tại 50 Hz
Vật liệu tiếp điểm theo cấu hình mã tiêu chuẩn thế hệ tương ứng	AgCdO
Tùy chọn chỉ thị	LED cho cuộn AC
Kiểu lắp đặc biệt của hậu tố 0036	Gá bích phía sau

Chức năng, nguyên lý hoạt động và ứng dụng

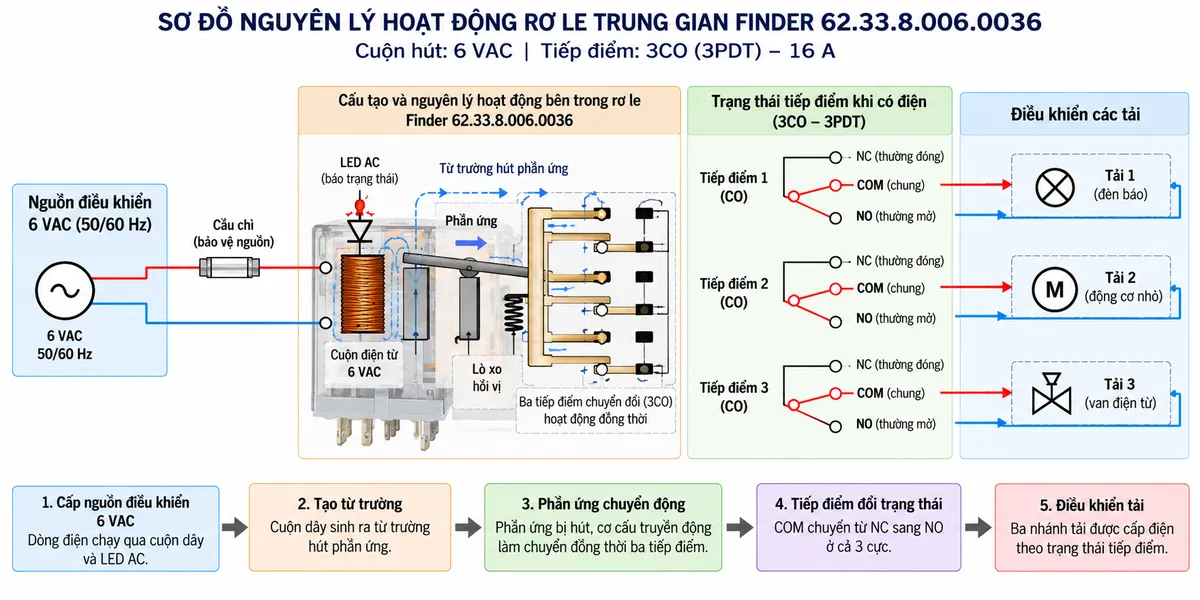

Nguyên lý hoạt động của rơ le Finder 62.33.8.006.0036

Khi cấp đúng nguồn 6 VAC cho cuộn hút, dòng điện chạy qua cuộn dây tạo từ trường trong mạch từ. Lực điện từ hút phần ứng, làm cơ cấu truyền động chuyển đồng thời ba bộ tiếp điểm CO từ trạng thái nghỉ sang trạng thái tác động.

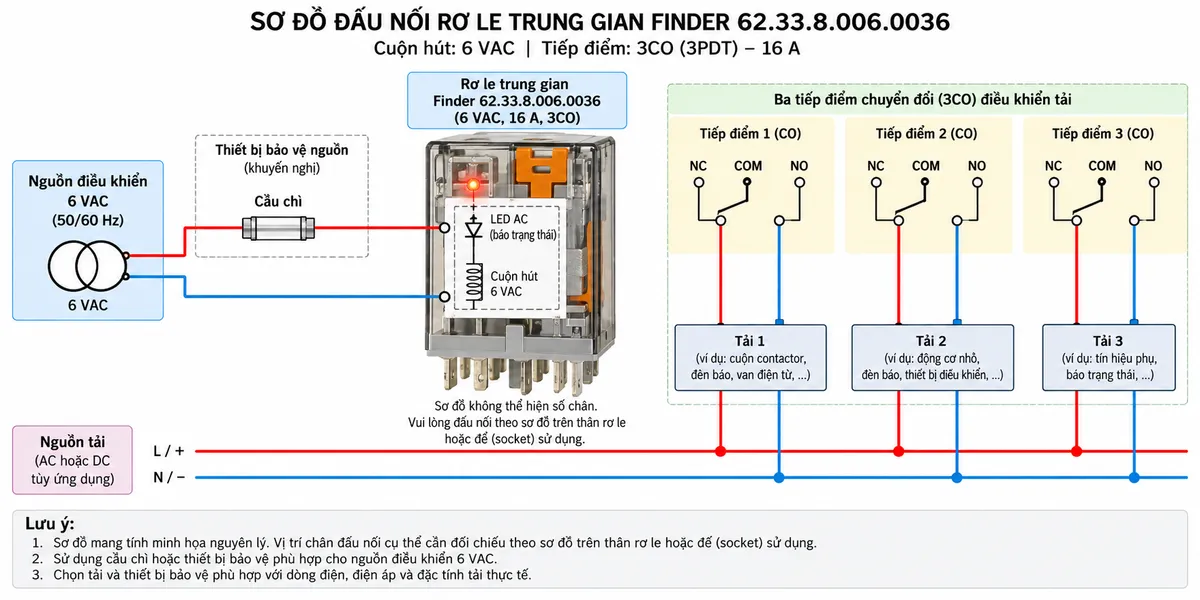

Mỗi bộ tiếp điểm chuyển đổi có chức năng chuyển kết nối giữa nhánh thường đóng và nhánh thường mở thông qua tiếp điểm chung. Nhờ đó, một tín hiệu cấp cho cuộn hút có thể điều khiển đồng thời ba mạch điện độc lập nhưng được cách ly về mặt tiếp điểm.

Đối với phiên bản hậu tố 0036, LED báo trạng thái cuộn AC hỗ trợ người vận hành quan sát việc cuộn hút đang được cấp điện. Khi ngắt nguồn 6 VAC, từ trường mất đi, lò xo hồi vị đưa phần ứng và ba bộ tiếp điểm trở về trạng thái ban đầu.

Rơ le thực hiện chức năng chuyển mạch điện cơ; việc chọn tải thực tế cần căn cứ vào loại tải, điện áp, dòng khởi động, hệ số công suất và cấp sử dụng. Với tải có dòng xung hoặc tải cảm ứng lớn, cần lựa chọn thiết bị đóng cắt và biện pháp bảo vệ phù hợp thay vì chỉ dựa vào dòng định mức 16 A.

Ứng dụng điển hình

Với cấu hình rơ le 3CO 16A, sản phẩm có thể được sử dụng như phần tử trung gian giữa mạch điều khiển và mạch tải, đồng thời cung cấp nhiều tiếp điểm phụ cho các chức năng khác nhau.

• Mạch điều khiển máy móc và dây chuyền tự động hóa.
• Giao tiếp giữa bộ điều khiển, PLC hoặc bộ điều khiển chuyên dụng với mạch chấp hành.
• Điều khiển cuộn contactor, van điện từ và các tải điều khiển tương thích.
• Tạo mạch tự giữ, liên động điện và chuyển trạng thái điều khiển.
• Phân phối một tín hiệu điều khiển thành nhiều nhánh tiếp điểm độc lập.
• Mạch báo trạng thái, báo lỗi và tín hiệu phụ trong tủ điện.
• Thay thế rơ le trong hệ thống đang sử dụng Series 62 khi thông số cuộn dây, tiếp điểm và kiểu lắp tương thích.

Cam kết và nơi mua Finder 62.33.8.006.0036 chính hãng

Khi lựa chọn rơ le Finder 62.33.8.006.0036 chính hãng, cần kiểm tra đầy đủ mã sản phẩm, điện áp cuộn hút 6 VAC, cấu hình 3CO, tùy chọn LED AC và kiểu gá của phiên bản trước khi thay thế hoặc lắp mới. Điều này đặc biệt quan trọng vì các biến thể trong Series 62 có thể khác nhau về cuộn dây, loại tiếp điểm và phụ kiện lắp đặt dù hình thức bên ngoài tương đối giống nhau.

Khách hàng có nhu cầu mua đúng mã 62.33.8.006.0036, kiểm tra khả năng thay thế hoặc lựa chọn phụ kiện tương thích có thể liên hệ thietbicodien để được hỗ trợ lựa chọn sản phẩm Finder chính hãng theo yêu cầu của hệ thống.

Câu hỏi thường gặp (FAQ)

Finder 62.33.8.006.0036 sử dụng điện áp cuộn hút bao nhiêu?

Finder 62.33.8.006.0036 sử dụng cuộn hút danh định 6 V AC, làm việc với nguồn xoay chiều 50/60 Hz. Khi thay rơ le cần chọn đúng điện áp cuộn, không thay trực tiếp bằng phiên bản 6 V DC.

Rơ le 62.33.8.006.0036 có bao nhiêu tiếp điểm?

Sản phẩm có 3 tiếp điểm chuyển đổi CO, tương đương cấu hình 3PDT. Khi cuộn hút tác động, cả ba bộ tiếp điểm được cơ cấu điện từ chuyển trạng thái đồng thời.

Dòng định mức của Finder 62.33.8.006.0036 là bao nhiêu?

Tiếp điểm của phiên bản 62.33 được định mức 16 A. Tuy nhiên khả năng đóng cắt thực tế còn phụ thuộc loại tải, điện áp, đặc tính cảm ứng và dòng khởi động của thiết bị được điều khiển.

Hậu tố 0036 trên mã sản phẩm có ý nghĩa gì?

Trong cấu trúc mã Finder Series 62 thế hệ tương ứng, hậu tố 0036 thể hiện cấu hình tiếp điểm tiêu chuẩn, có tùy chọn LED dành cho cuộn AC và phiên bản gá bích phía sau. Khi đối chiếu với mã Finder thế hệ hiện hành nên kiểm tra lại bảng mã của catalogue mới vì cấu trúc tùy chọn và vật liệu tiếp điểm có thể được cập nhật theo từng thời kỳ.

Đèn LED trên rơ le có chức năng gì?

LED giúp nhận biết trực quan trạng thái cuộn hút đang được cấp điện. Đây là tính năng hữu ích khi kiểm tra tín hiệu điều khiển, bảo trì hoặc xử lý sự cố trong tủ điện.

Finder 62.33.8.006.0036 có thể dùng để điều khiển contactor không?

Có thể sử dụng rơ le làm phần tử trung gian để điều khiển cuộn contactor nếu điện áp, dòng điện và đặc tính tải của cuộn contactor nằm trong khả năng đóng cắt của tiếp điểm. Với tải cảm ứng cần tính đến dòng đóng cắt và biện pháp dập xung phù hợp.

Có thể thay Finder 62.33.8.006.0036 bằng một rơ le Series 62 khác không?

Chỉ nên thay khi phiên bản mới tương thích về điện áp cuộn hút, cấu hình 3CO, khả năng tải, kiểu chân và phương thức lắp. Không nên lựa chọn chỉ dựa trên hình dạng hoặc cùng tên Series 62 vì từng hậu tố có thể chỉ định những tùy chọn khác nhau.
