Bút dò điện áp không tiếp xúc (90V~1000VAC) FLUKE 1AC-A1-II

Giới thiệu bút dò điện áp không tiếp xúc FLUKE 1AC-A1-II 90V~1000VAC

Bút dò điện áp không tiếp xúc FLUKE 1AC-A1-II là thiết bị kiểm tra nhanh sự hiện diện của điện áp xoay chiều mà không cần để đầu dò kim loại tiếp xúc trực tiếp với phần dẫn điện. Với dải phát hiện danh định 90 V đến 1000 V AC, sản phẩm phù hợp cho thợ điện, kỹ thuật viên bảo trì, nhân viên dịch vụ và người thường xuyên cần xác định nhanh dây dẫn, ổ cắm hoặc đầu nối có đang mang điện hay không.

Fluke là thương hiệu thiết bị đo kiểm chuyên nghiệp được thành lập tại Hoa Kỳ từ năm 1948, nổi tiếng với các dụng cụ đo điện, điện tử và thiết bị phục vụ bảo trì công nghiệp. Model FLUKE 1AC-A1-II thuộc dòng VoltAlert, có thiết kế dạng bút nhỏ gọn, xuất xứ Trung Quốc theo thông tin sản phẩm, thuận tiện mang theo trong túi dụng cụ và sử dụng tại hiện trường.

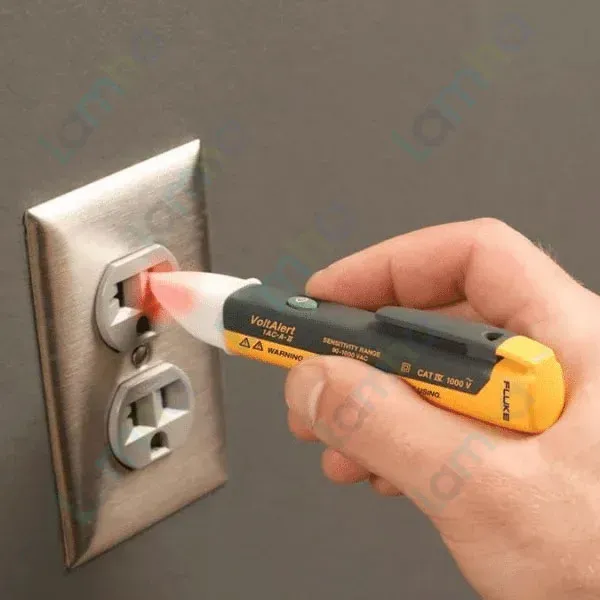

Điểm khác biệt của thiết bị so với đồng hồ vạn năng là người dùng không cần đấu que đo vào hai điểm của mạch. Đầu bút chỉ cần đưa đến gần dây dẫn, ổ cắm hoặc đầu cực cần kiểm tra; khi phát hiện trường điện xoay chiều phù hợp, thiết bị sẽ đưa ra cảnh báo trực quan và âm thanh.

Ưu điểm và tính năng nổi bật của FLUKE 1AC-A1-II

• Dò điện áp AC không tiếp xúc, giúp kiểm tra nhanh tình trạng có điện mà không cần chạm trực tiếp vào phần dẫn điện trần.
• Công nghệ VoltBeat tự kiểm tra liên tục cung cấp tín hiệu nhấp nháy định kỳ để người dùng nhận biết thiết bị và pin đang hoạt động.
• Khi phát hiện điện áp, đầu dò phát sáng đỏ và thiết bị phát âm báo, giúp nhận biết trạng thái có điện trực quan hơn.
• Có chế độ âm thanh và chế độ im lặng, thuận tiện khi làm việc tại nhiều môi trường khác nhau.
• CAT IV 1000 V phù hợp cho công việc kiểm tra điện trong phạm vi và điều kiện sử dụng do nhà sản xuất quy định.
• Thiết kế dạng bút nhỏ gọn, dễ mang theo và thao tác bằng một tay khi kiểm tra tủ điện, ổ cắm, dây dẫn hoặc thiết bị điện.
• Sử dụng hai pin AAA phổ biến, thuận tiện thay thế khi cần.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dải phát hiện điện áp	90 V AC đến 1000 V AC
Dải tần số	45 Hz đến 405 Hz
Phương pháp phát hiện	Không tiếp xúc, cảm nhận trường tĩnh điện do điện áp AC tạo ra
Chỉ thị phát hiện điện áp	Đầu dò LED đỏ và âm báo
Tự kiểm tra	VoltBeat, kiểm tra liên tục trạng thái pin và mạch điện tử
Chế độ âm báo	Có thể lựa chọn âm thanh hoặc im lặng
Cấp an toàn	CAT IV 1000 V
Cấp bảo vệ	IP40
Nhiệt độ hoạt động	-10 °C đến 50 °C
Độ cao hoạt động	Đến 3000 m
Nguồn cấp	2 pin kiềm AAA

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 1AC-A1-II

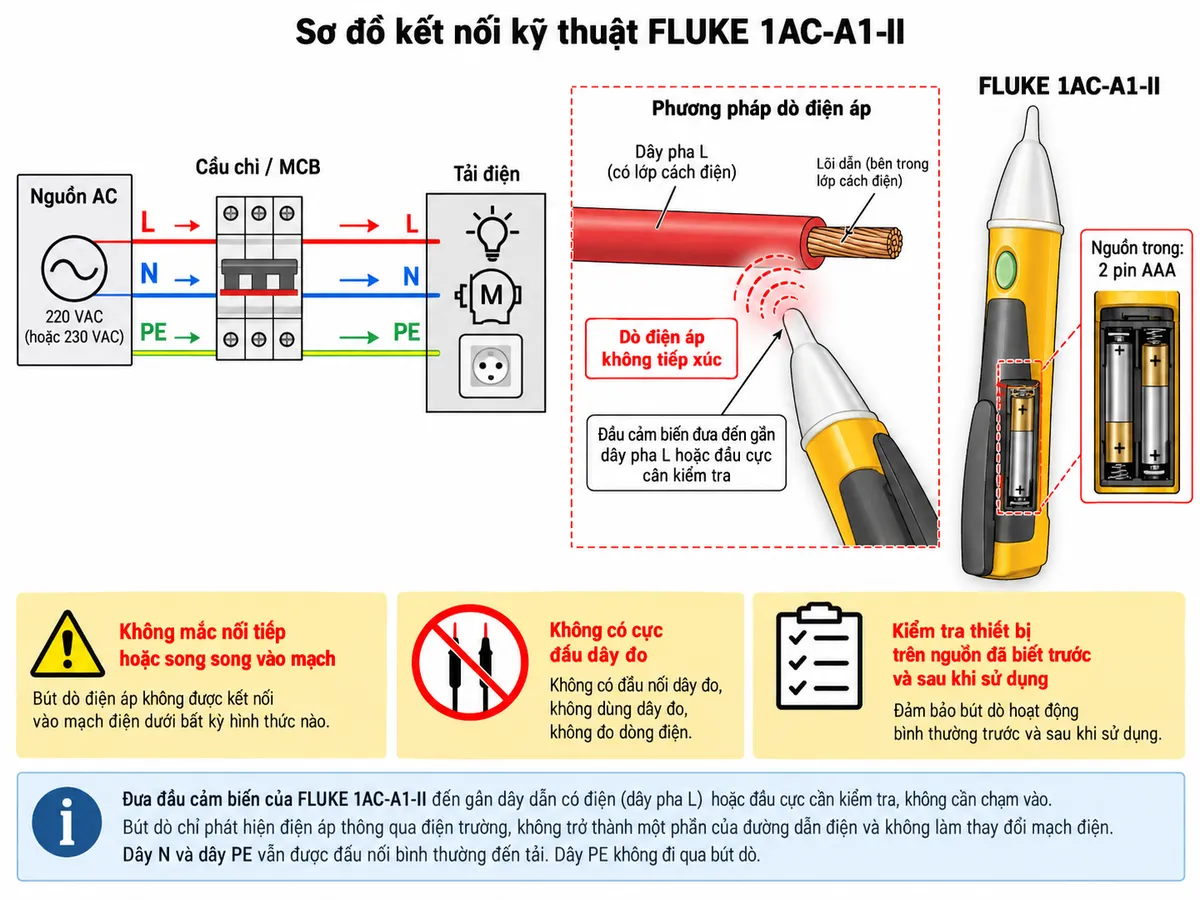

Cách kết nối và sử dụng trong hệ thống điện

FLUKE 1AC-A1-II là bút dò điện áp không tiếp xúc nên không có các cực COM, V, A hoặc đầu nối đo như đồng hồ vạn năng. Thiết bị cũng không được mắc nối tiếp hoặc song song vào mạch điện. Khi kiểm tra, người dùng đưa đầu cảm biến của bút đến gần dây dẫn, ổ cắm hoặc đầu cực cần xác định trạng thái điện áp.

Trong một mạch AC thông thường, nguồn điện đi qua thiết bị bảo vệ như cầu chì hoặc MCB trước khi cấp cho tải. Bút dò được đưa gần dây pha L hoặc vị trí cần kiểm tra mà không tham gia vào đường dẫn dòng điện. Dây trung tính N và dây bảo vệ PE vẫn được đấu theo thiết kế của hệ thống; không có dây nào đi xuyên qua bút dò.

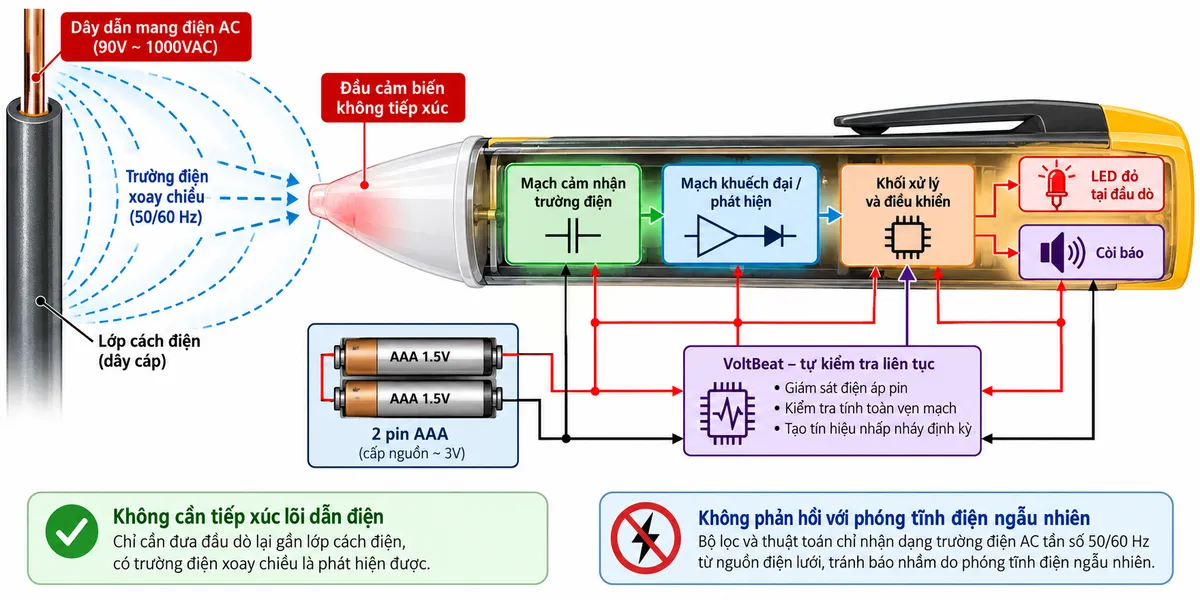

Nguyên lý dò điện áp không tiếp xúc

Nguyên lý của bút thử điện cảm ứng FLUKE 1AC-A1-II dựa trên việc cảm nhận trường tĩnh điện ổn định được tạo ra xung quanh dây dẫn đang mang điện áp xoay chiều. Đầu cảm biến nhận biết trường điện này xuyên qua lớp cách điện của dây dẫn mà không yêu cầu tiếp xúc trực tiếp với lõi kim loại.

Tín hiệu từ đầu cảm biến được đưa tới mạch phát hiện và xử lý bên trong. Khi trường điện đạt điều kiện nhận biết của thiết bị, mạch điều khiển kích hoạt LED đỏ tại đầu dò và phát âm báo nếu chế độ âm thanh đang bật. Nhờ đó, người dùng có thể nhanh chóng xác định vị trí có khả năng đang mang điện.

Công nghệ VoltBeat thực hiện tự kiểm tra liên tục đối với pin và tính toàn vẹn của mạch. Tín hiệu nhấp nháy định kỳ cho biết thiết bị đang ở trạng thái sẵn sàng. Tuy nhiên, trước và sau mỗi lần sử dụng vẫn cần kiểm tra bút trên một mạch đang hoạt động đã biết và nằm trong phạm vi định mức.

Ứng dụng thực tế

Bút dò điện áp 90V~1000VAC phù hợp cho việc kiểm tra sơ bộ và xử lý sự cố trong nhiều hệ thống điện AC.

• Kiểm tra nhanh dây điện hoặc cáp AC có khả năng đang mang điện.
• Xác định trạng thái có điện tại ổ cắm, đầu nối và terminal.
• Hỗ trợ kiểm tra mạch điện trong tủ phân phối và tủ điều khiển.
• Hỗ trợ phát hiện một số trường hợp ổ cắm đấu dây không đúng hoặc sự cố liên quan đến dây dẫn.
• Kiểm tra nhanh trước khi thực hiện công việc bảo trì điện.
• Ứng dụng trong bảo trì nhà máy, điện công nghiệp, điện thương mại, HVAC và hệ thống điện dân dụng.

Lưu ý an toàn khi sử dụng

Bút dò điện áp không tiếp xúc là công cụ hỗ trợ nhận biết sự hiện diện của điện áp, không thay thế hoàn toàn các quy trình xác nhận trạng thái mất điện theo yêu cầu an toàn tại nơi làm việc. Trước mỗi lần sử dụng, cần kiểm tra thiết bị trên một nguồn đang hoạt động đã biết và nằm trong phạm vi định mức.

Không nên kết luận chắc chắn rằng mạch hoàn toàn không có điện chỉ vì bút không phát tín hiệu. Khả năng phát hiện có thể bị ảnh hưởng bởi thiết kế ổ cắm, độ dày và loại vật liệu cách điện, dây có lớp che chắn hoặc điều kiện lắp đặt. Không sử dụng nếu tín hiệu VoltBeat không hoạt động, thiết bị bị hư hỏng hoặc có dấu hiệu vận hành bất thường.

Cam kết và nơi mua FLUKE 1AC-A1-II chính hãng

Khi lựa chọn FLUKE 1AC-A1-II chính hãng, người mua nên kiểm tra đúng mã sản phẩm, dải phát hiện điện áp và cấu hình VoltAlert để tránh nhầm với các phiên bản Fluke có dải điện áp hoặc mục đích sử dụng khác.

Quý khách có nhu cầu mua bút dò điện áp không tiếp xúc Fluke có thể đặt hàng tại thietbicodien. thietbicodien hỗ trợ tư vấn lựa chọn đúng model, đúng phạm vi điện áp và phù hợp với yêu cầu kiểm tra điện thực tế.

Câu hỏi thường gặp (FAQ)

FLUKE 1AC-A1-II dùng để làm gì?

FLUKE 1AC-A1-II dùng để nhận biết nhanh sự hiện diện của điện áp xoay chiều mà không cần để đầu cảm biến tiếp xúc trực tiếp với lõi dẫn điện. Thiết bị thường được sử dụng để kiểm tra dây dẫn, ổ cắm, đầu nối và các vị trí có khả năng đang mang điện.

FLUKE 1AC-A1-II có dải dò điện áp bao nhiêu?

Phiên bản FLUKE 1AC-A1-II được Fluke công bố với dải phát hiện danh định từ 90 V AC đến 1000 V AC.

Bút có cần tiếp xúc trực tiếp với dây đồng không?

Không. Đây là bút dò điện áp không tiếp xúc. Đầu cảm biến nhận biết trường điện do điện áp AC tạo ra và có thể hoạt động qua lớp cách điện trong những điều kiện phù hợp.

Khi phát hiện điện áp, FLUKE 1AC-A1-II báo như thế nào?

Khi phát hiện điện áp phù hợp, đầu bút phát sáng đỏ và thiết bị phát tiếng bíp nếu âm báo đang được bật. Thiết bị cũng hỗ trợ chế độ im lặng.

VoltBeat trên Fluke 1AC II có tác dụng gì?

VoltBeat là chức năng tự kiểm tra liên tục pin và tính toàn vẹn của mạch điện tử. Tín hiệu nhấp nháy định kỳ giúp người dùng nhận biết bút đang hoạt động và sẵn sàng sử dụng.

FLUKE 1AC-A1-II sử dụng pin gì?

Thiết bị sử dụng hai pin kiềm AAA và không cần nguồn cấp bên ngoài từ mạch đang kiểm tra.

Bút không sáng có đồng nghĩa mạch chắc chắn đã mất điện không?

Không. Không nên dựa duy nhất vào việc bút không phát tín hiệu để kết luận mạch hoàn toàn mất điện. Dây có che chắn, cấu tạo ổ cắm, loại và độ dày lớp cách điện hoặc điều kiện thực tế có thể ảnh hưởng đến khả năng phát hiện. Cần tuân thủ quy trình an toàn điện và xác minh thiết bị trên nguồn đã biết trước và sau khi sử dụng.

FLUKE 1AC-A1-II có đo được giá trị điện áp cụ thể không?

Không. Thiết bị có chức năng phát hiện sự hiện diện của điện áp AC trong phạm vi làm việc, không phải đồng hồ đo để hiển thị chính xác giá trị điện áp như đồng hồ vạn năng.
