Bút thử điện cảm ứng FLUKE 2AC

Giới thiệu Bút thử điện cảm ứng FLUKE 2AC

Bút thử điện cảm ứng FLUKE 2AC là thiết bị phát hiện điện áp xoay chiều không tiếp xúc thuộc dòng VoltAlert của Fluke, được thiết kế để kiểm tra nhanh dây dẫn, ổ cắm, đầu cực và dây nguồn có đang mang điện hay không. Thiết bị sử dụng phương pháp cảm nhận trường điện do điện áp AC tạo ra nên không cần chạm đầu dò vào lõi kim loại của dây dẫn.

Model FLUKE 2AC có thiết kế dạng bút nhỏ gọn, dễ mang trong túi áo hoặc hộp dụng cụ. Phiên bản hiện hành được Fluke công bố với phạm vi phát hiện 90 V AC đến 1000 V AC, phù hợp cho nhiều công việc điện dân dụng, thương mại và công nghiệp.

Fluke là thương hiệu thiết bị đo kiểm chuyên nghiệp được thành lập tại Hoa Kỳ năm 1948, nổi tiếng với các dụng cụ đo điện và thiết bị phục vụ bảo trì. Sản phẩm FLUKE 2AC trong thông tin hàng hóa này có xuất xứ Trung Quốc.

Ưu điểm và tính năng nổi bật của FLUKE 2AC

• Dò điện áp AC không tiếp xúc, không cần đưa đầu dò kim loại tiếp xúc trực tiếp với lõi dây dẫn.
• Phạm vi phát hiện danh định từ 90 V AC đến 1000 V AC, đáp ứng nhiều ứng dụng kiểm tra điện thông dụng.
• Thiết kế luôn bật với mạch tiêu thụ điện năng thấp, giúp bút sẵn sàng cho thao tác kiểm tra nhanh.
• Chức năng Battery Check cho phép kiểm tra tình trạng pin trước khi sử dụng.
• Đầu bút phát sáng đỏ khi phát hiện điện áp AC phù hợp trong vùng cảm nhận.
• Thiết kế dạng bút có kẹp tích hợp, thuận tiện mang theo trong túi áo hoặc túi dụng cụ.
• Định mức an toàn quá áp CAT IV 1000 V theo công bố của nhà sản xuất.
• Sử dụng hai pin AAA thông dụng, dễ thay thế khi cần.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Phạm vi hoạt động	90 V AC đến 1000 V AC
Phương pháp phát hiện	Cảm nhận trường tĩnh điện ổn định do điện áp AC tạo ra qua lớp cách điện, không cần tiếp xúc với dây dẫn trần
Chỉ thị phát hiện điện áp	Đầu bút phát sáng đỏ
Trạng thái vận hành	Luôn bật với mạch công suất thấp
Kiểm tra pin	Có chức năng Battery Check
Cấp an toàn	CAT IV 1000 V
Tiêu chuẩn an toàn	IEC 61010-1, UL 61010-1, CAN/CSA-C22.2 No. 61010-1-04, ISA-82.02.01; Pollution Degree 2
Tiêu chuẩn EMC	IEC 61326-1
Nhiệt độ hoạt động và bảo quản	-10 °C đến 50 °C
Độ cao hoạt động	Tối đa 2000 m ở CAT IV 1000 V
Nguồn cấp	2 pin AAA
Tuổi thọ pin điển hình	Trên một năm

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 2AC

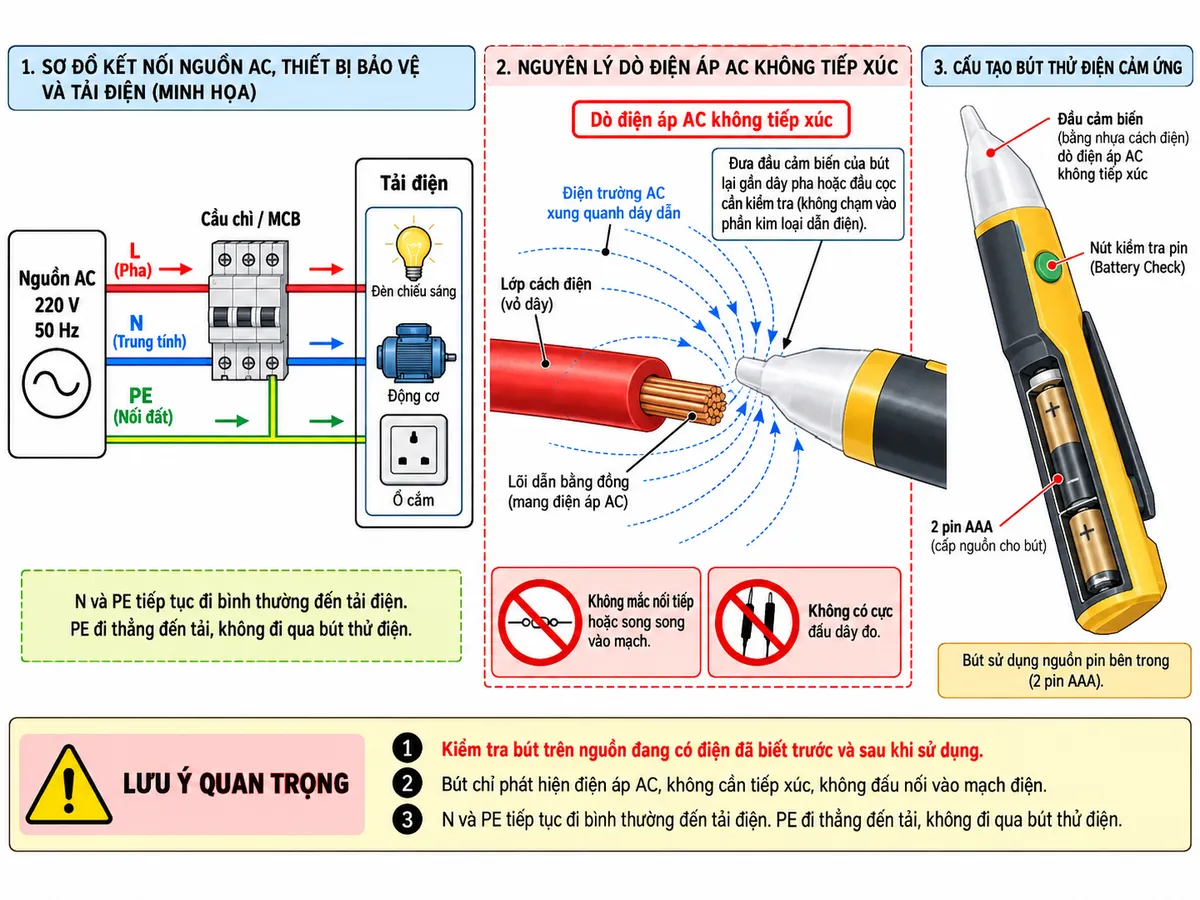

Cách sử dụng và kết nối trong hệ thống điện

Bút dò điện áp không tiếp xúc FLUKE 2AC không có que đo, cổng COM, cổng V hay cực đấu nối vào mạch. Khi kiểm tra, người dùng chỉ đưa đầu cảm biến của bút đến gần dây dẫn, ổ cắm, dây nguồn hoặc đầu cực cần xác định trạng thái điện áp.

Trong hệ thống AC thông thường, nguồn điện được đưa qua cầu chì, MCB hoặc thiết bị bảo vệ phù hợp trước khi cấp tới tải. Bút FLUKE 2AC chỉ được đặt gần vị trí cần kiểm tra và không trở thành một phần của đường dẫn dòng điện. Vì vậy, thiết bị không được mắc nối tiếp hoặc song song với tải như đồng hồ vạn năng.

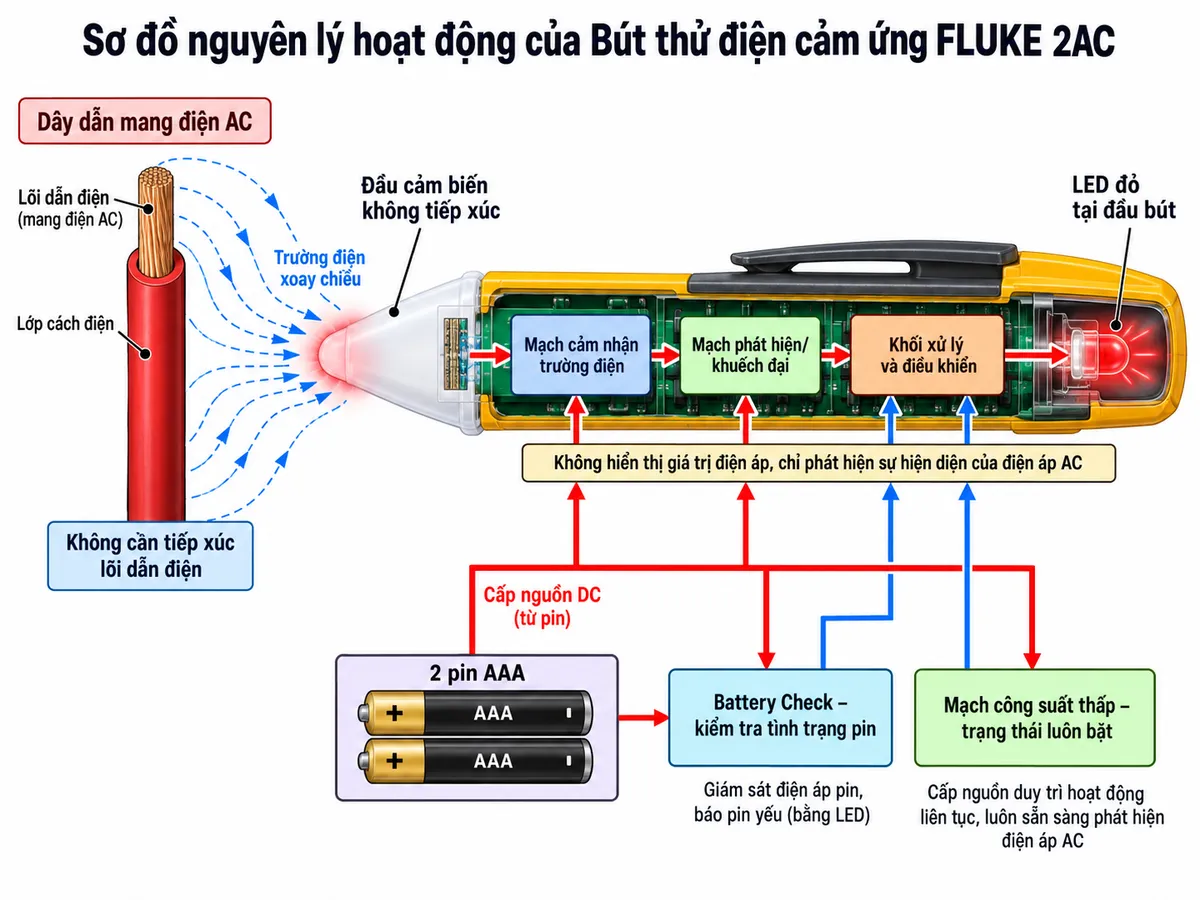

Nguyên lý cảm ứng điện áp AC

FLUKE 2AC hoạt động bằng cách cảm nhận trường tĩnh điện do điện áp xoay chiều tạo ra. Khi dây dẫn mang điện AC, trường điện hình thành xung quanh dây và có thể được đầu cảm biến của bút nhận biết qua lớp cách điện trong điều kiện phù hợp.

Tín hiệu nhận được tại đầu cảm biến được đưa vào mạch phát hiện bên trong. Khi mức trường điện đáp ứng điều kiện nhận biết, mạch xử lý điều khiển đầu bút phát sáng đỏ, báo cho người sử dụng biết vị trí kiểm tra có điện áp AC hiện diện.

Khác với đồng hồ vạn năng, FLUKE 2AC không đo và hiển thị giá trị điện áp cụ thể. Đây là thiết bị kiểm tra dạng có hoặc không có điện áp trong phạm vi phát hiện, phù hợp cho thao tác kiểm tra nhanh trước khi thực hiện các bước đo hoặc bảo trì tiếp theo.

Nguyên lý Battery Check và chế độ luôn bật

Battery Check là chức năng hỗ trợ người dùng kiểm tra tình trạng pin. FLUKE 2AC sử dụng mạch điện công suất thấp để duy trì trạng thái luôn bật, nhờ đó thiết bị có thể sẵn sàng sử dụng mà không cần thao tác bật nguồn trước mỗi lần kiểm tra.

Chức năng kiểm tra pin chỉ mang tính hỗ trợ và không thay thế quy trình xác minh bút trên một nguồn đang có điện đã biết. Trước và sau khi sử dụng, nên thử thiết bị trên nguồn AC đã biết đang hoạt động để xác nhận bút vẫn phản hồi bình thường.

Ứng dụng thực tế

• Kiểm tra nhanh dây dẫn AC có đang mang điện hay không.
• Kiểm tra ổ cắm và dây nguồn trước khi sửa chữa hoặc bảo trì.
• Kiểm tra sự hiện diện của điện áp tại đầu cực, terminal và bảng điện.
• Hỗ trợ xử lý sự cố điện trong nhà máy, xưởng sản xuất và hệ thống thương mại.
• Hỗ trợ kỹ thuật viên điện, bảo trì, dịch vụ và HVAC kiểm tra nhanh tại hiện trường.
• Kiểm tra sơ bộ trước khi sử dụng thiết bị đo tiếp xúc để thực hiện phép đo chi tiết hơn.

Lưu ý an toàn khi sử dụng FLUKE 2AC

Không nên dùng kết quả của bút thử điện cảm ứng làm căn cứ duy nhất để khẳng định một mạch đã hoàn toàn mất điện. Khả năng cảm nhận có thể phụ thuộc vào cấu tạo dây dẫn, lớp cách điện, vị trí đầu dò và điều kiện lắp đặt thực tế.

Chức năng Battery Check cũng không thay thế việc kiểm tra thiết bị trên nguồn điện đã biết. Trước và sau khi thao tác, cần xác nhận bút hoạt động bình thường trên một nguồn AC đang có điện và tuân thủ đầy đủ quy trình an toàn điện áp dụng tại nơi làm việc.

Cam kết và nơi mua FLUKE 2AC chính hãng

Khi chọn mua FLUKE 2AC chính hãng, khách hàng cần kiểm tra đúng dòng VoltAlert, phạm vi phát hiện điện áp và cấu hình sản phẩm để tránh nhầm với các model bút dò điện áp Fluke khác có đặc tính hoạt động khác nhau.

Quý khách có nhu cầu mua Bút thử điện cảm ứng FLUKE 2AC có thể đặt hàng tại thietbicodien. thietbicodien hỗ trợ tư vấn đúng model và lựa chọn thiết bị kiểm tra điện phù hợp với ứng dụng dân dụng, thương mại hoặc công nghiệp.

Câu hỏi thường gặp (FAQ)

FLUKE 2AC dùng để làm gì?

FLUKE 2AC dùng để phát hiện nhanh sự hiện diện của điện áp AC mà không cần tiếp xúc trực tiếp với dây dẫn trần. Thiết bị phù hợp để kiểm tra dây điện, ổ cắm, đầu cực và dây nguồn.

FLUKE 2AC phát hiện điện áp trong phạm vi nào?

Phiên bản hiện hành được Fluke công bố với phạm vi hoạt động từ 90 V AC đến 1000 V AC.

FLUKE 2AC có cần bật nguồn trước khi sử dụng không?

Không cần thao tác bật nguồn thông thường. Thiết bị được thiết kế luôn bật với mạch công suất thấp để sẵn sàng cho việc kiểm tra điện áp.

FLUKE 2AC báo có điện bằng cách nào?

Khi đầu cảm biến ở gần vị trí có điện áp AC phù hợp, đầu bút phát sáng đỏ để báo sự hiện diện của điện áp.

FLUKE 2AC có đo chính xác bao nhiêu volt không?

Không. Đây là thiết bị phát hiện điện áp không tiếp xúc dạng kiểm tra có hoặc không, không phải đồng hồ đo điện áp và không hiển thị giá trị điện áp cụ thể.

Chức năng Battery Check có thay thế việc thử trên nguồn đã biết không?

Không. Battery Check chỉ hỗ trợ kiểm tra tình trạng pin. Nhà sản xuất yêu cầu không dùng chức năng này để thay thế việc kiểm tra bút trên một nguồn đang có điện đã biết trước và sau khi sử dụng.

FLUKE 2AC sử dụng loại pin nào?

Thiết bị được cấp nguồn bằng hai pin AAA. Mạch tiêu thụ điện thấp giúp tuổi thọ pin điển hình được nhà sản xuất công bố là trên một năm.

FLUKE 2AC có thể dùng để xác nhận mạch hoàn toàn mất điện không?

Không nên dùng riêng bút dò không tiếp xúc để đưa ra kết luận cuối cùng rằng mạch đã hoàn toàn mất điện. Trong công việc bảo trì, người sử dụng cần tuân thủ quy trình an toàn và sử dụng phương pháp xác minh phù hợp với hệ thống đang thao tác.
