Bút thử điện âm tường FLUKE LVD1

Giới thiệu Bút thử điện âm tường FLUKE LVD1

Bút thử điện âm tường FLUKE LVD1 là thiết bị phát hiện điện áp AC không tiếp xúc thuộc dòng Volt Light của Fluke. Thiết bị kết hợp chức năng dò điện áp với đèn LED trắng trong một thân bút nhỏ gọn, giúp kỹ thuật viên kiểm tra nhanh sự hiện diện của điện áp xoay chiều tại dây dẫn, ổ cắm, đầu nối và khu vực có dây điện đi phía sau lớp vật liệu cách điện phù hợp.

Model FLUKE LVD1 sử dụng cơ chế cảm nhận trường điện mà không cần chạm trực tiếp vào lõi dẫn điện. Dải phát hiện được Fluke công bố từ 40 V AC đến 300 V AC, với hệ thống hai mức độ nhạy: đèn xanh báo đang ở gần nguồn điện áp và đèn đỏ báo đầu dò đã ở sát nguồn.

Fluke là thương hiệu thiết bị đo kiểm chuyên nghiệp được thành lập tại Hoa Kỳ năm 1948, nổi tiếng trong lĩnh vực điện, điện tử và bảo trì công nghiệp. FLUKE LVD1 trong thông tin sản phẩm này có xuất xứ Trung Quốc, hướng tới nhu cầu kiểm tra nhanh và định vị tương đối nguồn điện áp AC tại hiện trường.

Ưu điểm và tính năng nổi bật của FLUKE LVD1

• Phát hiện điện áp AC không tiếp xúc, không cần đưa đầu dò kim loại chạm trực tiếp vào lõi dây đang mang điện.
• Dải phát hiện 40 V AC đến 300 V AC, phù hợp với nhiều mạch điện hạ áp thông dụng.
• Hệ thống hai mức độ nhạy hỗ trợ nhận biết tương đối khoảng cách tới nguồn điện áp.
• Đèn xanh cho biết đầu dò đang ở gần nguồn điện áp AC; đèn đỏ cho biết đầu dò đã tiến tới sát nguồn.
• Có thể phát hiện trường điện AC qua lớp cách điện trong điều kiện phù hợp, hữu ích khi kiểm tra dây dẫn được bọc cách điện hoặc dây đi phía sau bề mặt không che chắn trường điện quá mạnh.
• Tích hợp đèn LED trắng độ sáng cao, hỗ trợ quan sát trong hộp nối, tủ điện hoặc khu vực thiếu sáng.
• Thiết kế dạng bút nhỏ gọn, dễ mang theo và thuận tiện thao tác bằng một tay.
• Sử dụng một pin AAA phổ biến, dễ thay thế.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dải phát hiện điện áp	40 V AC đến 300 V AC
Phương pháp phát hiện	Không tiếp xúc
Độ nhạy phát hiện	Hai mức độ nhạy
Chỉ thị khi ở gần nguồn điện áp	Đèn xanh
Khoảng cách phát hiện tham khảo	Khoảng 2,5 cm đến 38 cm trong điều kiện phù hợp
Tần số tham chiếu	50 Hz đến 60 Hz
Chỉ thị khi ở sát nguồn điện áp	Đèn đỏ
Đèn chiếu sáng	LED trắng độ sáng cao
Tuổi thọ LED	Khoảng 100.000 giờ
Nhiệt độ hoạt động	0 °C đến 50 °C
Nguồn cấp	1 pin AAA

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE LVD1

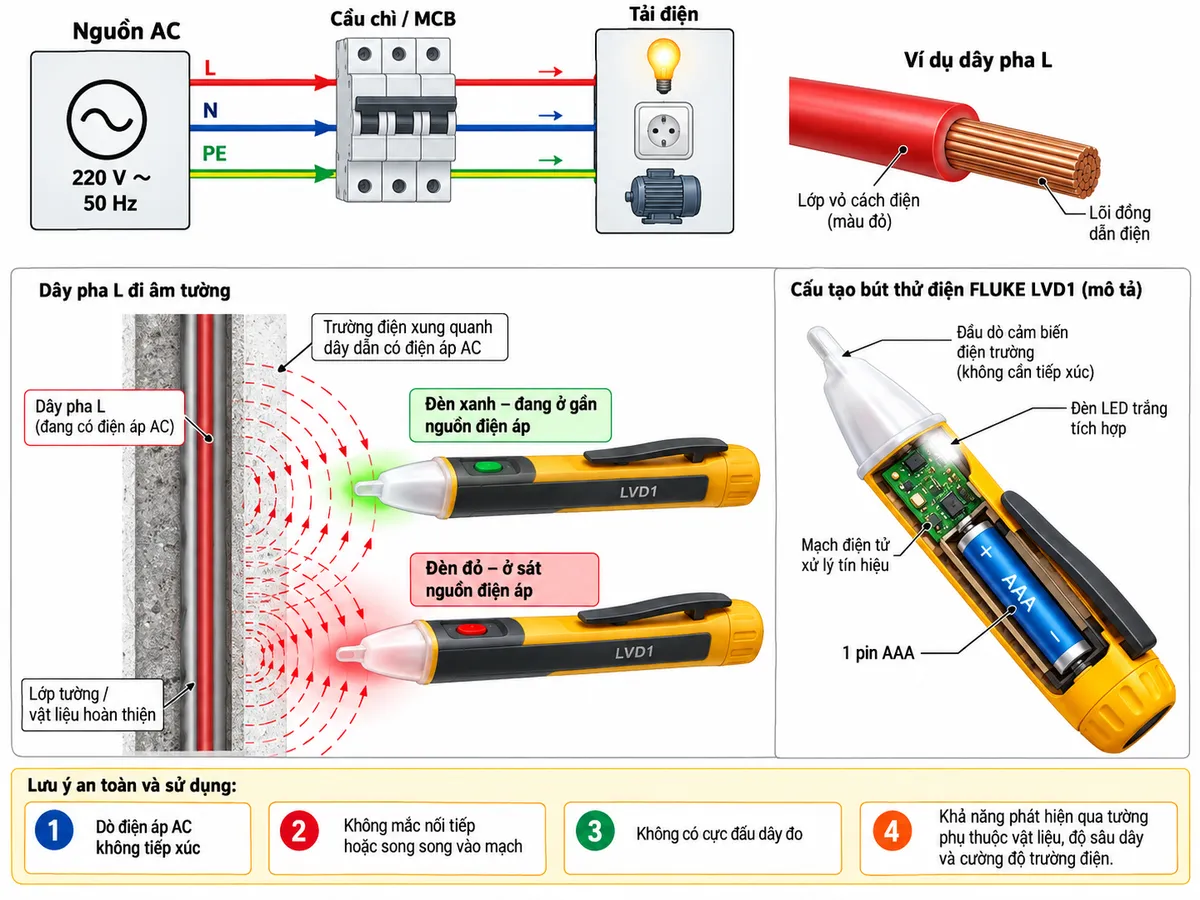

Cách sử dụng và kết nối trong hệ thống điện

FLUKE LVD1 không có cổng COM, cổng V hoặc que đo như đồng hồ vạn năng. Thiết bị không được mắc nối tiếp hoặc song song vào mạch điện. Khi kiểm tra, người dùng chỉ đưa đầu cảm biến đến gần dây dẫn, đầu cực, ổ cắm hoặc khu vực nghi có dây mang điện.

Trong hệ thống AC, nguồn điện thường được đưa qua cầu chì hoặc MCB trước khi cấp cho tải. Dây pha L tạo ra trường điện xoay chiều xung quanh dây khi có điện áp. LVD1 cảm nhận trường điện này từ bên ngoài lớp cách điện; dây N và PE vẫn được đấu nối bình thường tới tải và không đi qua bút dò.

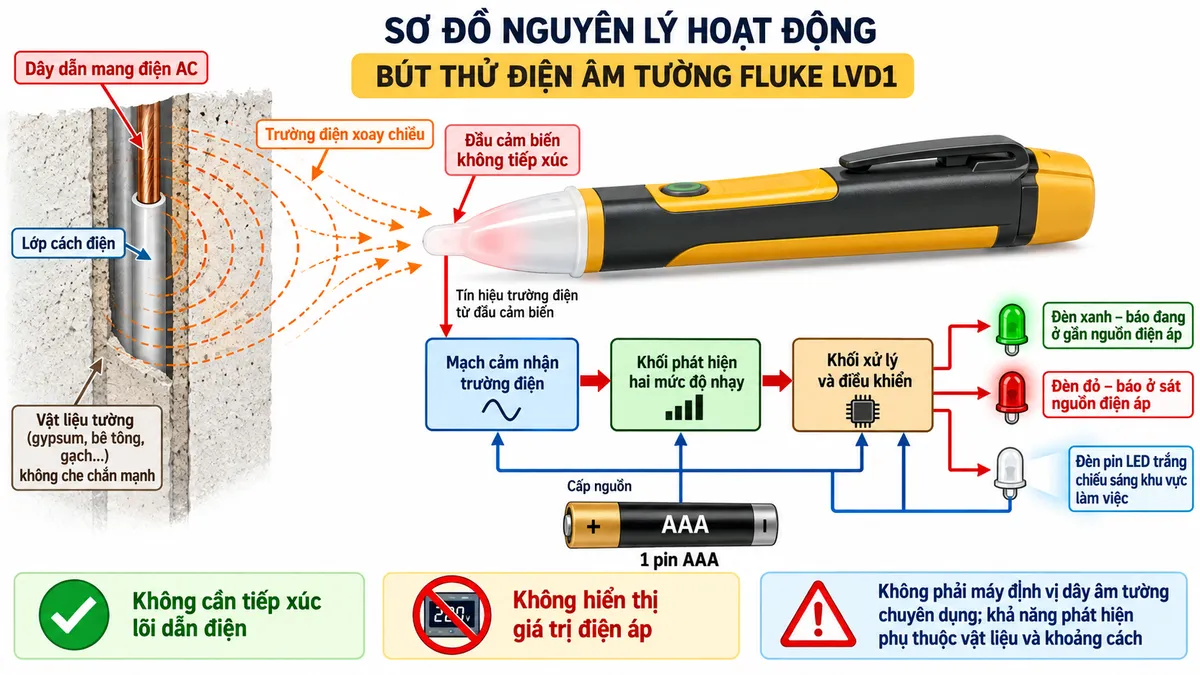

Nguyên lý phát hiện điện áp AC

Khi dây dẫn mang điện áp xoay chiều, xung quanh dây hình thành trường điện xoay chiều. Đầu cảm biến không tiếp xúc của LVD1 nhận biết sự thay đổi của trường điện này mà không cần tiếp xúc trực tiếp với phần kim loại dẫn điện.

Tín hiệu cảm nhận được đưa tới mạch phát hiện bên trong. Thiết bị sử dụng hai mức độ nhạy để hỗ trợ người dùng nhận biết tương đối vị trí của nguồn điện áp: khi trường điện được phát hiện ở khoảng cách xa hơn, đèn xanh xuất hiện; khi đầu dò tiến sát nguồn điện áp, chỉ thị chuyển sang đỏ.

Cơ chế này cho phép FLUKE LVD1 hỗ trợ kiểm tra dây dẫn phía sau lớp cách điện hoặc vật liệu hoàn thiện trong một số điều kiện. Tuy nhiên, đây không phải máy dò dây chuyên dụng có khả năng xác định chính xác vị trí hoặc độ sâu dây trong mọi loại tường. Vật liệu tường, lớp kim loại che chắn, độ sâu dây và cường độ trường điện đều có thể ảnh hưởng đến khả năng phát hiện.

Đèn LED hỗ trợ làm việc

Bên cạnh chức năng dò điện áp, đèn pin LED trắng được tích hợp trực tiếp trên thiết bị để chiếu sáng vị trí kiểm tra. Tính năng này hữu ích khi thao tác trong tủ điện, hộp nối, trần kỹ thuật hoặc các vị trí có ánh sáng hạn chế.

Ứng dụng thực tế

• Kiểm tra nhanh dây dẫn AC có đang mang điện hay không.
• Kiểm tra ổ cắm, đầu nối, công tắc và terminal điện.
• Hỗ trợ xác định tương đối vị trí dây mang điện phía sau lớp vật liệu cách điện phù hợp.
• Kiểm tra dây dẫn trong tủ điện, hộp nối và hệ thống điện dân dụng.
• Hỗ trợ kỹ thuật viên điện và bảo trì kiểm tra nguồn điện trước khi thao tác.
• Chiếu sáng khu vực làm việc bằng đèn LED trắng tích hợp.

Lưu ý khi dùng FLUKE LVD1 để kiểm tra dây âm tường

Bút dò điện không tiếp xúc không hoạt động giống máy định vị dây hoặc máy quét tường chuyên dụng. Không nên dựa vào thiết bị để xác định chính xác vị trí, hướng đi hoặc độ sâu của dây điện phía sau tường.

Nếu tường có lớp kim loại, lưới thép, vật liệu che chắn trường điện hoặc dây nằm quá sâu, khả năng phát hiện có thể giảm đáng kể. Khi chuẩn bị khoan, cắt hoặc thi công trên tường, cần sử dụng thêm phương pháp kiểm tra phù hợp và tuân thủ quy trình an toàn điện.

Cam kết và nơi mua FLUKE LVD1 chính hãng

Khi lựa chọn Bút thử điện FLUKE LVD1 chính hãng, khách hàng nên kiểm tra đúng dòng Volt Light, dải phát hiện điện áp, cơ chế hai mức độ nhạy và chức năng đèn LED để tránh nhầm với các dòng bút dò Fluke khác như LVD2 hoặc VoltAlert.

Quý khách có nhu cầu mua Bút thử điện âm tường FLUKE LVD1 có thể đặt hàng tại thietbicodien. thietbicodien hỗ trợ tư vấn đúng model và lựa chọn thiết bị dò điện phù hợp với công việc bảo trì, sửa chữa và kiểm tra hệ thống điện thực tế.

Câu hỏi thường gặp (FAQ)

FLUKE LVD1 dùng để làm gì?

FLUKE LVD1 dùng để phát hiện sự hiện diện của điện áp AC mà không cần tiếp xúc trực tiếp với lõi dây dẫn, đồng thời tích hợp đèn LED trắng để chiếu sáng khu vực làm việc.

FLUKE LVD1 có dải phát hiện điện áp bao nhiêu?

Thiết bị được Fluke công bố với dải phát hiện từ 40 V AC đến 300 V AC.

FLUKE LVD1 có thực sự dò được dây điện âm tường không?

Thiết bị có thể hỗ trợ phát hiện trường điện từ dây AC phía sau một số lớp vật liệu không che chắn mạnh, nhưng không phải máy dò dây âm tường chuyên dụng. Khả năng phát hiện phụ thuộc vào vật liệu tường, độ sâu dây, cách bố trí dây và cường độ trường điện.

Đèn xanh và đèn đỏ trên FLUKE LVD1 có ý nghĩa gì?

Đèn xanh cho biết đầu dò đang ở gần nguồn điện áp AC, trong khi đèn đỏ cho biết đầu dò đã tiến sát nguồn điện áp. Đây là cơ chế phát hiện hai mức độ nhạy của thiết bị.

FLUKE LVD1 có hiển thị chính xác bao nhiêu volt không?

Không. Đây là thiết bị phát hiện điện áp không tiếp xúc, không phải đồng hồ đo điện áp và không hiển thị giá trị điện áp cụ thể.

FLUKE LVD1 có đèn pin không?

Có. Thiết bị tích hợp đèn LED trắng độ sáng cao với tuổi thọ bóng LED được nhà sản xuất công bố khoảng 100.000 giờ.

FLUKE LVD1 sử dụng loại pin nào?

Thiết bị sử dụng một pin AAA và pin được cung cấp trong cấu hình sản phẩm theo tài liệu của Fluke.

Có thể dùng FLUKE LVD1 để xác nhận mạch đã hoàn toàn mất điện không?

Không nên dùng riêng bút dò không tiếp xúc để kết luận cuối cùng rằng mạch đã mất điện hoàn toàn. Trước khi thực hiện công việc điện, cần áp dụng quy trình kiểm tra an toàn và thiết bị xác minh phù hợp với hệ thống đang thao tác.
