DTL25000 | Cảm biến (load cells) tải trọng dạng dầm cắt kép Laumas DTL25000

1. Giới thiệu DTL25000 | Cảm biến tải trọng dạng dầm cắt kép Laumas DTL25000

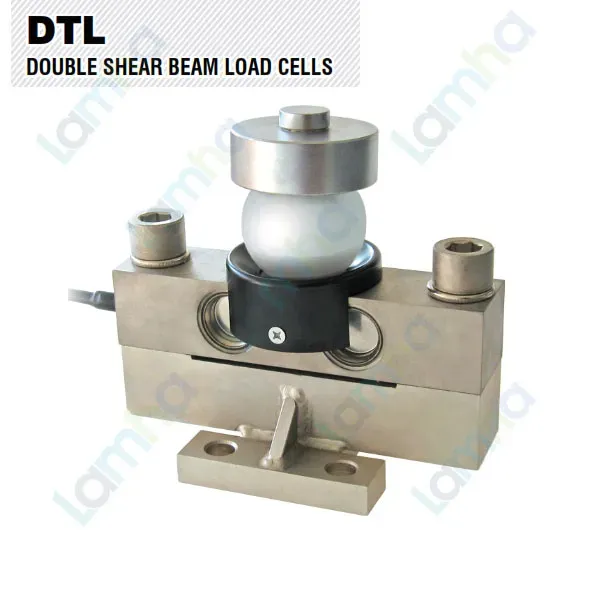

DTL25000 | Cảm biến tải trọng dạng dầm cắt kép Laumas DTL25000 là load cell công nghiệp kiểu double shear beam, được phát triển cho các hệ thống cân tải trọng lớn đòi hỏi độ bền cơ học, độ ổn định và khả năng làm việc đáng tin cậy trong môi trường công nghiệp. Cảm biến sử dụng nguyên lý strain gauge và cầu Wheatstone để biến đổi tải trọng cơ học thành tín hiệu điện tỷ lệ với lực tác dụng.

Laumas là thương hiệu của Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, weight transmitter, phụ kiện lắp đặt và nhiều giải pháp cân tự động cho silo, bồn, phễu, cân xe và dây chuyền sản xuất.

Nhờ kết cấu dầm cắt kép có tính đối xứng cơ học, DTL25000 đặc biệt phù hợp với các hệ thống chịu tải lớn. Kiểu kết cấu này giúp cảm biến có độ cứng vững cao và giảm ảnh hưởng của một phần lực ngang khi được lắp đặt đúng kỹ thuật, từ đó hỗ trợ duy trì độ tin cậy của phép cân trong các ứng dụng công nghiệp nặng.

2. Ưu điểm / tính năng nổi bật của Laumas DTL25000

Kết cấu double shear beam dành cho tải trọng lớn

Load cell Laumas DTL25000 sử dụng cấu trúc dầm cắt kép, trong đó tải trọng được truyền qua vùng đo theo cấu hình cơ học đối xứng. Đây là dạng cảm biến được sử dụng phổ biến cho các hệ thống cân công suất lớn như cân ô tô, silo và kết cấu cân công nghiệp nặng.

Thân cảm biến bằng thép hợp kim mạ niken

Thân load cell được chế tạo từ thép AISI 4340 mạ niken, mang lại độ bền cơ học cao và hỗ trợ chống tác động của môi trường trong điều kiện lắp đặt phù hợp. Kết cấu chắc chắn giúp cảm biến đáp ứng các ứng dụng có tải trọng lớn và vận hành lâu dài.

Độ kín cao cho môi trường công nghiệp

Thiết kế bảo vệ kín giúp DTL25000 phù hợp cho nhiều hệ thống cân ngoài trời hoặc khu vực có bụi, độ ẩm và điều kiện môi trường khắc nghiệt. Đây là lợi thế đáng chú ý đối với load cell cân xe và cân silo, nơi cảm biến thường được lắp bên dưới kết cấu thép và khó tránh hoàn toàn tác động của môi trường.

Đáp ứng yêu cầu đo lường chính xác

Cảm biến thuộc dòng DTL được thiết kế theo cấp chính xác phù hợp cho hệ thống cân công nghiệp và có phê duyệt theo tiêu chuẩn đo lường OIML R 60. Khi kết hợp với thiết bị điện tử cân phù hợp và hiệu chuẩn đúng quy trình, cảm biến có thể tạo thành hệ thống đo tải trọng có độ ổn định cao.

Cáp tín hiệu tích hợp thuận tiện đấu nối

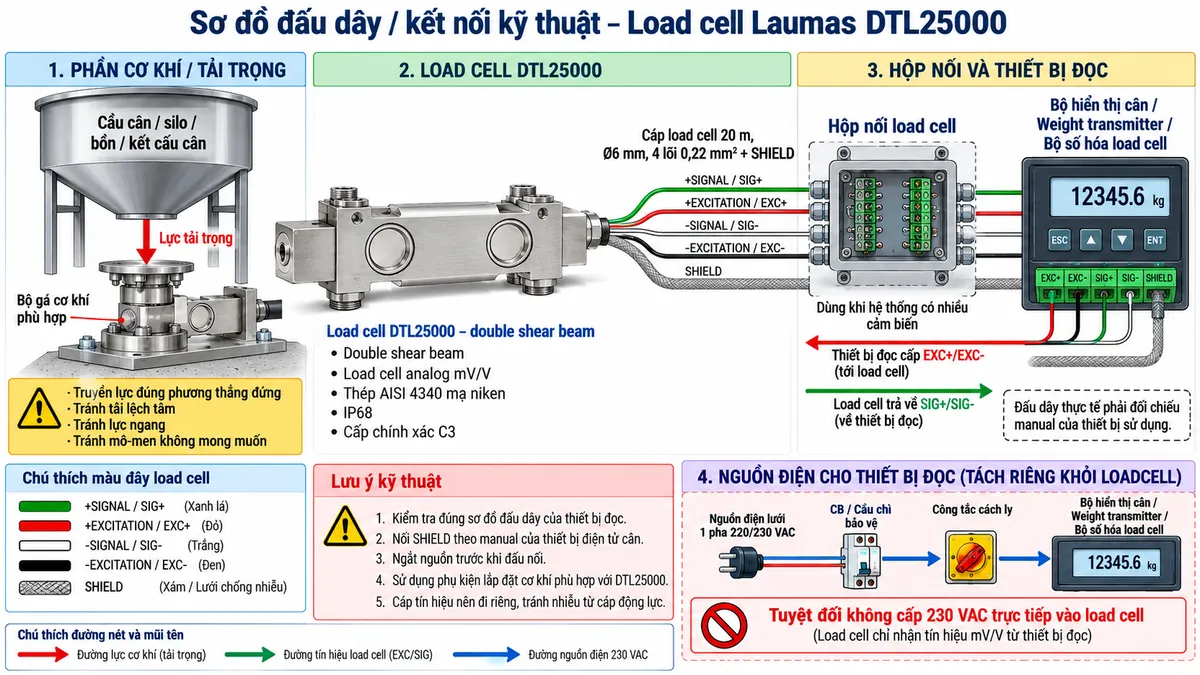

DTL25000 sử dụng cáp tín hiệu cố định với các đường excitation và signal của cầu Wheatstone. Các dây này được kết nối tới bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell để cấp điện áp kích thích và tiếp nhận tín hiệu mV/V từ cảm biến.

Có phụ kiện lắp đặt chuyên dụng

Laumas cung cấp bộ gá VCOKDTL dành cho dòng DTL, hỗ trợ lắp trên silo, bồn, máy trộn và phễu cân. Bộ gá có các thành phần giúp hạn chế lực ngang và chống lật, đặc biệt hữu ích khi kết cấu cân chịu rung động hoặc tác động của gió.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải trọng danh định	25.000 kg
Vật liệu	Thép AISI 4340 mạ niken
Cấp chính xác	C3, OIML R 60
Số khoảng chia kiểm định	3.000
Sai số tổng hợp	≤ ±0,02%
Tín hiệu đầu ra danh định	2 mV/V ±0,1%
Điện trở đầu vào	700 Ω ±7 Ω
Điện trở đầu ra	700 Ω ±7 Ω
Điện trở cách điện	≥ 5.000 MΩ
Điện áp kích thích tối đa không gây hư hỏng	18 V
Quá tải an toàn	150% toàn thang
Quá tải giới hạn	200% toàn thang
Dải nhiệt độ bù	-10°C đến +40°C
Dải nhiệt độ làm việc	-35°C đến +65°C
Cấp bảo vệ	IP68
Cáp kết nối	Dài 20 m, đường kính 6 mm, 4 lõi × 0,22 mm² và shield
Độ võng tại tải danh định	0,6 mm
Trọng lượng cảm biến	Khoảng 16 kg

3. Chức năng, nguyên lý hoạt động và ứng dụng của Laumas DTL25000

Chức năng đo tải trọng

DTL25000 có nhiệm vụ chuyển đổi tải trọng cơ học tác dụng lên kết cấu cân thành tín hiệu điện analog. Khi cảm biến được lắp đúng vị trí và tải được truyền theo phương thiết kế, phần tử đàn hồi của load cell biến dạng rất nhỏ. Sự biến dạng này được các strain gauge gắn trên phần tử đo phát hiện và chuyển thành thay đổi điện trở.

Tín hiệu từ cảm biến sau đó được đưa tới thiết bị điện tử cân để khuếch đại, chuyển đổi, hiệu chuẩn và hiển thị thành giá trị khối lượng hoặc tải trọng. Trong hệ thống nhiều load cell, các cảm biến có thể được đưa về hộp nối trước khi tín hiệu tổng được chuyển tới bộ hiển thị hoặc transmitter.

Nguyên lý hoạt động của load cell dầm cắt kép

DTL25000 hoạt động dựa trên nguyên lý strain gauge cầu Wheatstone. Tải trọng tác dụng lên thân double shear beam tạo ra biến dạng đàn hồi tại các vùng đo. Các strain gauge biến đổi mức biến dạng này thành thay đổi điện trở rất nhỏ trong cầu Wheatstone.

Khi cầu được cấp điện áp kích thích từ thiết bị điện tử cân, sự thay đổi điện trở làm xuất hiện một tín hiệu điện áp vi sai ở đầu ra. Tín hiệu này tỷ lệ với tải trọng tác dụng và được truyền về bộ hiển thị cân hoặc weight transmitter để xử lý thành giá trị cân có ý nghĩa sử dụng.

Ứng dụng thực tế

• Hệ thống cân ô tô và cân cầu tải trọng lớn.
• Cân silo dung tích lớn trong công nghiệp, nông nghiệp và sản xuất vật liệu.
• Cân bồn, phễu chứa và máy trộn công nghiệp.
• Hệ thống cân kết cấu chịu tải lớn ngoài trời.
• Hệ thống cân nhiều load cell kết hợp hộp nối và bộ hiển thị cân.
• Dây chuyền cân và định lượng kết nối weight transmitter, PLC, HMI hoặc SCADA.

Lưu ý khi lắp đặt

Hiệu quả của cảm biến tải trọng dầm cắt kép phụ thuộc đáng kể vào kết cấu cơ khí. Bề mặt lắp đặt phải cứng vững, tải cần được truyền đúng hướng và cần hạn chế lực ngang, rung động, dịch chuyển hoặc mô-men ngoài ý muốn tác động lên cảm biến.

Đối với silo, bồn, phễu hoặc máy trộn chịu rung động và tác động của gió, nên sử dụng bộ gá chuyên dụng được thiết kế cho DTL. Các thanh chống lực ngang và cơ cấu chống lật phải được tính toán phù hợp với kết cấu thực tế, thay vì dựa hoàn toàn vào bản thân load cell.

Cáp tín hiệu nên được đi riêng với cáp động lực, tránh nguồn nhiễu điện từ mạnh và không tự ý cắt nối nếu không cần thiết. Việc nối shield, cấp excitation và tiếp địa phải tuân thủ hướng dẫn của bộ hiển thị hoặc transmitter đang sử dụng.
