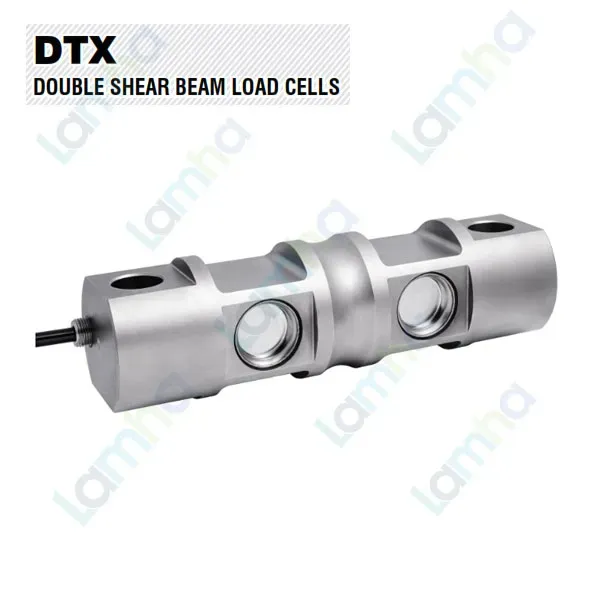

DTX40000 | Cảm biến (load cells) tải trọng dạng dầm cắt kép Laumas DTX40000

1. DTX40000 | Cảm biến tải trọng dạng dầm cắt kép Laumas DTX40000

DTX40000 là phiên bản thuộc dòng load cell dầm cắt kép Laumas DTX, được thiết kế cho các hệ thống cân công nghiệp tải lớn. Theo danh mục của Laumas, biến thể DTX 40 klb có tải danh định khoảng 18.000 kg; vì vậy ký hiệu DTX40000 trong tên thương mại cần được hiểu theo biến thể 40 klb của dòng DTX, không nên diễn giải thành tải trọng 40.000 kg.

Laumas là thương hiệu Italia chuyên phát triển load cell, bộ gá cơ khí, bộ hiển thị cân, weight transmitter và các giải pháp cân công nghiệp từ năm 1984. Sản phẩm của hãng được ứng dụng trong tự động hóa, cân silo, bồn, phễu, máy trộn, hệ thống cân trên phương tiện và nhiều hệ thống cân tải lớn.

Đặc tính kỹ thuật tiêu biểu

Đặc tính	Thông tin
Kiểu cảm biến	Double shear beam - dầm cắt kép
Tải danh định của biến thể 40 klb	Khoảng 18.000 kg
Vật liệu thân	Thép AISI 4340 mạ niken
Cấp chính xác	C3 theo OIML R 60, 3000 khoảng chia kiểm định
Sai số tổng hợp	≤ ±0,023%
Tín hiệu đầu ra danh định	3,0 mV/V ±0,267%
Điện trở đầu vào	700 Ω ±7 Ω
Điện trở đầu ra	700 Ω ±7 Ω
Cấp bảo vệ	IP68

2. Ưu điểm / tính năng nổi bật của Laumas DTX40000

Load cell DTX40000 dạng dầm cắt kép phù hợp với các hệ thống cân tải lớn cần độ ổn định cao, kết cấu cơ khí chắc chắn và khả năng làm việc trong môi trường công nghiệp. Thiết kế double shear beam tạo hai vùng chịu cắt đối xứng, giúp cảm biến đo tải hiệu quả khi lực được truyền đúng theo cấu hình cơ khí của nhà sản xuất.

• Double shear beam phù hợp cho cân silo, bồn, phễu và kết cấu cân tải lớn.
• Thân bằng thép AISI 4340 mạ niken, thích hợp cho kết cấu cân công nghiệp yêu cầu độ cứng cơ học cao.
• Cấp chính xác C3 theo OIML R 60, thích hợp cho các hệ thống cân cần độ lặp lại và độ ổn định cao.
• Cấp bảo vệ IP68 hỗ trợ cảm biến làm việc trong môi trường có bụi, ẩm và điều kiện công nghiệp khắc nghiệt khi được lắp đặt đúng hướng dẫn.
• Có thể sử dụng với bộ gá VDTX dành cho dòng DTX nhằm hỗ trợ truyền tải đúng hướng và hạn chế các tải ngoài ý muốn.
• Có khả năng tích hợp với hộp nối nhiều load cell, bộ hiển thị cân, weight transmitter và bộ số hóa để xây dựng hệ thống cân hoàn chỉnh.

3. Chức năng, nguyên lý hoạt động và ứng dụng DTX40000

Chức năng trong hệ thống cân

Chức năng của cảm biến tải trọng Laumas DTX40000 là chuyển đổi lực cơ học từ kết cấu cần cân thành tín hiệu điện analog tỷ lệ với tải trọng. Trong ứng dụng cân silo, bồn hoặc phễu, tải được truyền từ chân đỡ qua bộ gá cơ khí tới thân load cell. Việc bố trí đúng điểm truyền lực giúp giảm ảnh hưởng của lực ngang, lệch tâm, mô-men và các ứng suất ngoài ý muốn.

Khi hệ thống sử dụng nhiều load cell, tín hiệu của các cảm biến có thể được đưa về hộp nối trước khi kết nối với bộ hiển thị cân hoặc weight transmitter. Thiết bị điện tử cân cấp điện áp kích thích cho cầu đo của load cell và nhận tín hiệu mV/V để xử lý thành giá trị trọng lượng.

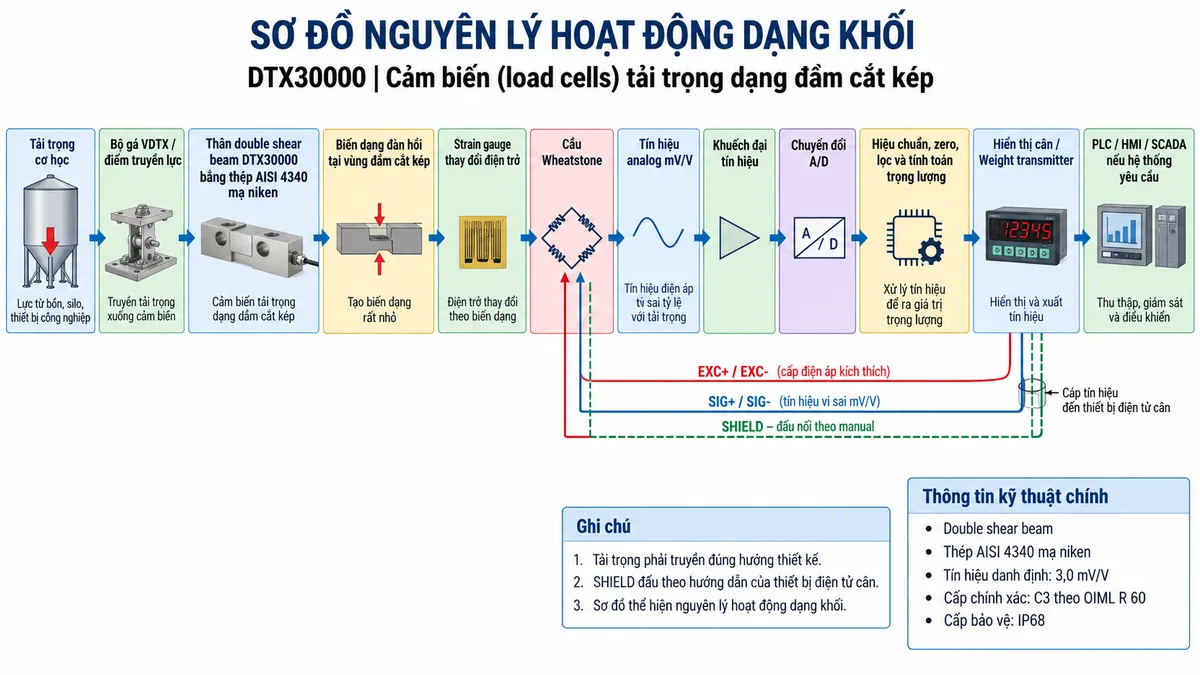

Nguyên lý hoạt động

Bên trong load cell double shear beam, các strain gauge được gắn lên vùng biến dạng đàn hồi của phần tử đo. Khi tải trọng tác động thông qua điểm truyền lực, thân cảm biến xuất hiện biến dạng rất nhỏ tại vùng dầm cắt kép. Sự biến dạng này làm điện trở của strain gauge thay đổi.

Các strain gauge được bố trí thành cầu Wheatstone. Thiết bị điện tử cân cấp điện áp kích thích qua EXC+/EXC-, còn cầu đo tạo ra tín hiệu vi sai qua SIG+/SIG- tỷ lệ với tải trọng. Tín hiệu analog mV/V sau đó được khuếch đại, chuyển đổi A/D, hiệu chuẩn, lọc và tính toán để tạo thành giá trị trọng lượng có thể hiển thị hoặc truyền tới hệ thống điều khiển.

Ứng dụng điển hình

Nhờ kết cấu cảm biến tải trọng dầm cắt kép tải lớn, DTX40000 có thể sử dụng trong nhiều hệ thống cân công nghiệp yêu cầu độ bền cơ khí và khả năng tích hợp với hệ thống tự động hóa.

• Cân silo và bồn chứa nguyên liệu.
• Cân phễu và máy trộn công nghiệp.
• Hệ thống cân trên phương tiện và thiết bị di động phù hợp.
• Các kết cấu cân tải trọng lớn trong dây chuyền sản xuất.
• Hệ thống cân nhiều load cell sử dụng hộp nối.
• Ứng dụng có rung động hoặc tác động của gió khi sử dụng bộ gá cơ khí phù hợp.
• Hệ thống cân tích hợp PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân tương thích.

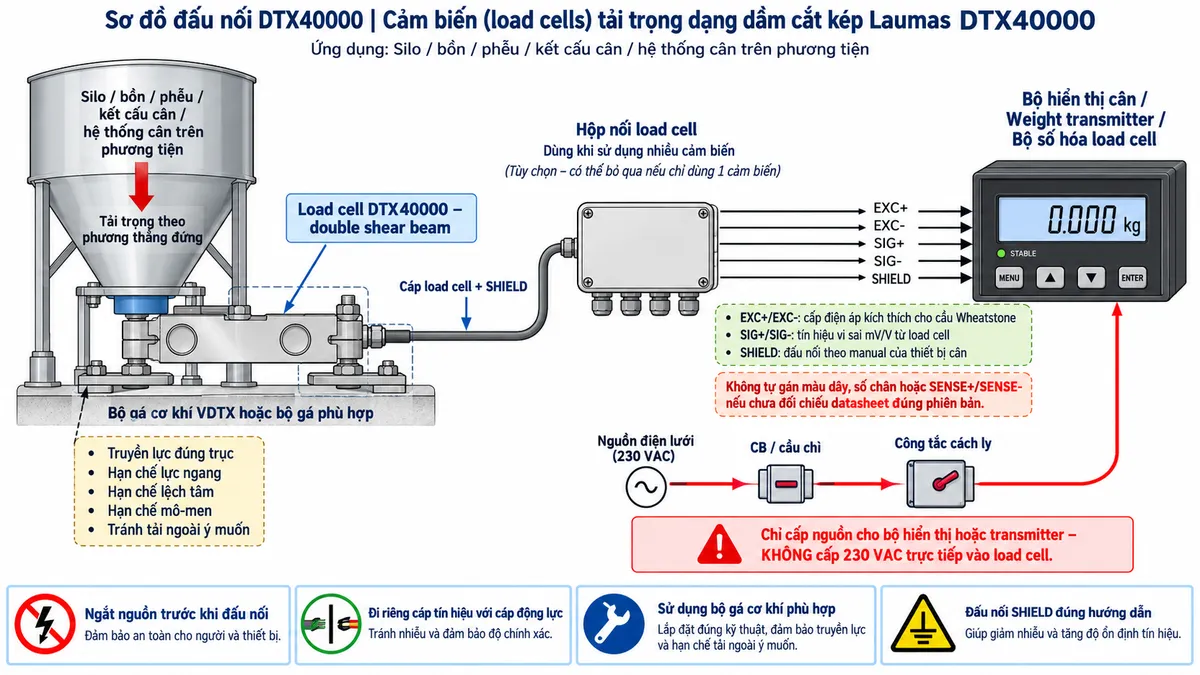

Lưu ý khi lắp đặt DTX40000

Để đạt kết quả cân ổn định, tải trọng phải được truyền đúng theo hướng thiết kế của cảm biến. Bộ gá cần hạn chế lực ngang, lệch tâm và mô-men tác động lên load cell. Với dòng DTX, bộ gá VDTX được Laumas thiết kế cho các ứng dụng như cân trên phương tiện, cầu trục, silo, máy trộn, bồn và phễu chịu rung động do bộ phận chuyển động hoặc tác động của gió.

Cáp tín hiệu load cell nên được bố trí tách biệt khỏi cáp động lực, biến tần và các nguồn gây nhiễu điện từ. SHIELD phải được xử lý theo hướng dẫn của thiết bị điện tử cân. Không cấp điện lưới trực tiếp vào cảm biến; nguồn điện lưới chỉ được sử dụng cho bộ hiển thị, transmitter hoặc thiết bị điện tử liên quan theo đúng điện áp và sơ đồ của từng thiết bị.

4. Cam kết & nơi mua Laumas DTX40000 chính hãng

Khi lựa chọn Laumas DTX40000 chính hãng, khách hàng nên xác định đồng thời tải trọng thực tế, số lượng load cell, kết cấu bộ gá, hộp nối và thiết bị xử lý tín hiệu. Đặc biệt, với mã DTX40000 cần lưu ý đây là biến thể 40 klb của dòng DTX, có tải danh định khoảng 18.000 kg theo catalogue Laumas, tránh nhầm lẫn với cảm biến 40.000 kg.

Khách hàng có nhu cầu mua cảm biến load cell DTX40000, bộ gá VDTX hoặc thiết bị điện tử cân tương thích có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng cấu hình, kiểm tra sản phẩm chính hãng và nhận báo giá phù hợp với hệ thống cân thực tế.

Câu hỏi thường gặp (FAQ)

DTX40000 là load cell loại gì?

DTX40000 thuộc dòng DTX của Laumas, sử dụng kết cấu double shear beam hay dầm cắt kép, chuyên dùng cho các hệ thống cân công nghiệp tải lớn.

DTX40000 có phải là load cell 40.000 kg không?

Không. Trong dòng DTX của Laumas, biến thể tương ứng là 40 klb, có tải danh định khoảng 18.000 kg. Vì vậy không nên suy diễn số 40000 trong mã thương mại thành tải trọng 40.000 kg.

DTX40000 sử dụng vật liệu gì?

Thân cảm biến được chế tạo từ thép AISI 4340 mạ niken, phù hợp với các kết cấu cân công nghiệp yêu cầu khả năng chịu tải và độ cứng cơ học cao.

DTX40000 có thể dùng để cân silo và bồn không?

Có. Load cell DTX phù hợp cho cân silo, bồn, phễu, máy trộn và nhiều kết cấu cân tải lớn. Việc lựa chọn bộ gá và số lượng cảm biến phải dựa trên tải tổng, phân bố tải và kết cấu cơ khí thực tế.

Bộ gá VDTX có vai trò gì?

VDTX là bộ gá dành cho dòng DTX, hỗ trợ truyền tải tới cảm biến và hạn chế các tác động không mong muốn từ chuyển động ngang, rung động hoặc gió. Bộ gá đặc biệt hữu ích trong cân silo, bồn, máy trộn và hệ thống cân trên phương tiện.

Có thể nối DTX40000 trực tiếp với PLC không?

Thông thường không nối tín hiệu mV/V của load cell trực tiếp vào ngõ vào PLC tiêu chuẩn. Cần sử dụng weight transmitter, bộ số hóa hoặc thiết bị điện tử cân tương thích để kích thích cầu đo, khuếch đại, chuyển đổi và xử lý tín hiệu trước khi truyền dữ liệu tới PLC.

DTX40000 có cấp bảo vệ nào?

Dòng DTX được Laumas công bố với cấp bảo vệ IP68. Tuy nhiên độ tin cậy của toàn hệ thống vẫn phụ thuộc vào cách lắp đặt, bảo vệ đầu cáp, hộp nối, bộ gá và điều kiện môi trường thực tế.
