DTX50000 | Cảm biến (load cells) tải trọng dạng dầm cắt kép Laumas DTX50000

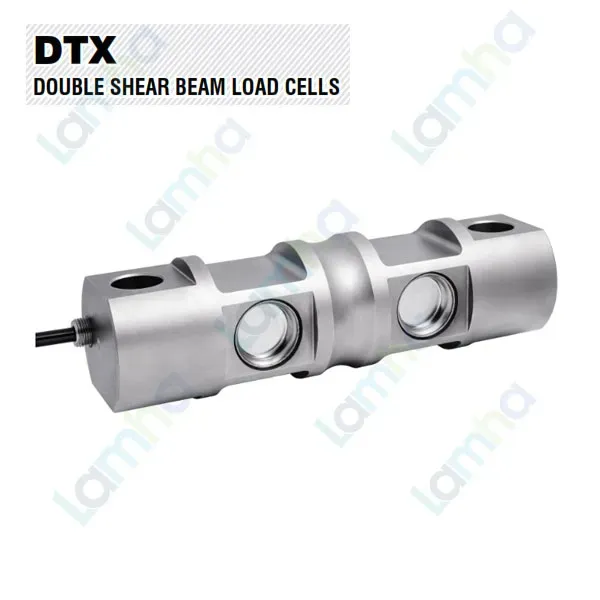

1. DTX50000 | Cảm biến tải trọng dạng dầm cắt kép Laumas DTX50000

DTX50000 là tên sản phẩm dùng để nhận diện biến thể tải lớn thuộc dòng cảm biến tải trọng dầm cắt kép Laumas DTX. Khi đối chiếu danh mục chính thức của Laumas, biến thể tương ứng dải 50 klb được hãng ký hiệu là DTX50KLB. Đây là load cell chuyên dùng cho các hệ thống cân công nghiệp tải trọng lớn như silo, bồn, phễu, hệ thống cân trên phương tiện và các kết cấu cân cần độ ổn định cơ học cao.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng thiết kế và sản xuất load cell, bộ gá cơ khí, bộ hiển thị cân, weight transmitter cùng nhiều thành phần phục vụ hệ thống cân tự động. Dòng DTX được phát triển theo kết cấu double shear beam, hướng tới những ứng dụng cần khả năng chịu tải cao, độ chính xác tốt và làm việc bền bỉ trong môi trường công nghiệp.

Đặc tính kỹ thuật tiêu biểu của biến thể DTX 50 klb

Đặc tính	Thông tin
Kiểu cảm biến	Double shear beam - dầm cắt kép
Biến thể tương ứng trong catalogue Laumas	50 klb, khoảng 23.000 kg
Vật liệu thân	Thép AISI 4340 mạ niken
Sai số tổng hợp	Tối đa ±0,02%
Cấp chính xác	C3 theo OIML R 60
Cấp bảo vệ	IP68

2. Ưu điểm / tính năng nổi bật của Laumas DTX50000

Load cell DTX50000 dạng double shear beam nổi bật ở kết cấu đối xứng quanh điểm đặt tải. Cảm biến được cố định ở hai phía và nhận tải tại khu vực trung tâm, giúp tạo cấu trúc đo phù hợp với các hệ thống cân tải lớn và giảm mức độ nhạy với một số tác động ngang khi lắp đặt đúng kỹ thuật.

• Kết cấu dầm cắt kép chắc chắn, phù hợp cho các hệ thống cân công nghiệp công suất lớn.
• Thân cảm biến bằng thép hợp kim mạ niken, phù hợp với yêu cầu cơ khí của các kết cấu cân tải nặng.
• Độ chính xác cao, thích hợp cho các hệ thống cân cần tính ổn định và khả năng lặp lại tốt.
• Cấp bảo vệ cao giúp tăng khả năng làm việc trong môi trường bụi, ẩm và các vị trí lắp đặt công nghiệp ngoài hiện trường.
• Có thể kết hợp với bộ gá VDTX dành riêng cho dòng DTX để tạo cụm cân cơ khí chắc chắn và hạn chế dịch chuyển ngang.
• Phù hợp cho hệ thống một hoặc nhiều load cell, kết nối với hộp nối, bộ hiển thị cân, weight transmitter hoặc bộ số hóa phù hợp.

3. Chức năng, nguyên lý hoạt động và ứng dụng DTX50000

Chức năng trong hệ thống cân

Chức năng chính của cảm biến tải trọng Laumas DTX50000 là chuyển đổi lực cơ học tác động lên kết cấu cân thành tín hiệu điện tỷ lệ với tải. Trong cân silo, bồn hoặc phễu, tải từ kết cấu được truyền qua bộ gá tới vùng nhận lực của load cell. Với hệ thống sử dụng nhiều cảm biến, các load cell thường được kết nối qua hộp nối trước khi đưa tín hiệu tới thiết bị điện tử cân.

Để hệ thống hoạt động ổn định, tải cần được truyền đúng theo phương thiết kế. Bộ gá phải hạn chế lực ngang, lệch tâm, mô-men và các tải ngoài ý muốn. Laumas cung cấp bộ gá VDTX cho dòng DTX, phù hợp với các ứng dụng cân trên phương tiện, cầu trục, silo, máy trộn, bồn và phễu có thể chịu ảnh hưởng của rung động hoặc gió.

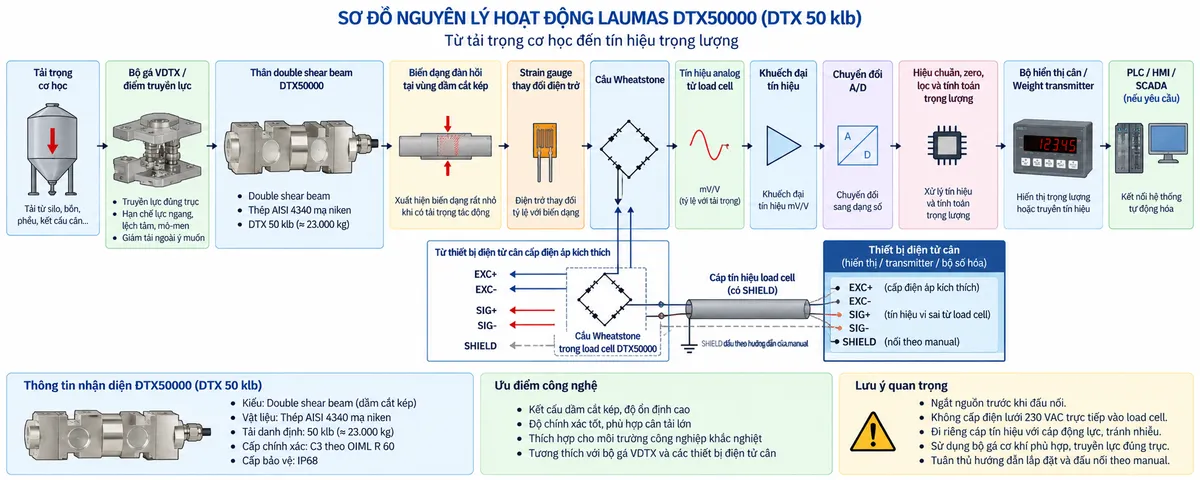

Nguyên lý hoạt động

Load cell dầm cắt kép hoạt động dựa trên biến dạng đàn hồi của phần tử đo. Khi tải trọng được truyền vào vùng trung tâm của cảm biến, thân dầm xuất hiện biến dạng rất nhỏ tại các vùng chịu cắt. Các strain gauge gắn trên phần tử đàn hồi thay đổi điện trở theo mức biến dạng này.

Các strain gauge được bố trí thành cầu Wheatstone. Thiết bị điện tử cân cấp điện áp kích thích cho cầu đo và nhận lại tín hiệu vi sai từ cảm biến. Tín hiệu sau đó được khuếch đại, chuyển đổi sang dạng số, hiệu chuẩn, lọc và tính toán để tạo ra giá trị trọng lượng. Giá trị này có thể hiển thị trực tiếp hoặc được truyền tới PLC, HMI hay SCADA thông qua thiết bị điện tử cân phù hợp.

Ứng dụng điển hình

Nhờ thiết kế chắc chắn và khả năng đo tải lớn, cảm biến tải trọng double shear beam Laumas phù hợp với nhiều hệ thống cân trong sản xuất, logistics và tự động hóa.

• Cân silo dung tích lớn trong nhà máy sản xuất.
• Cân bồn, phễu và máy trộn công nghiệp.
• Hệ thống cân trên phương tiện.
• Các hệ thống cân tải trọng lớn và cân cầu phù hợp.
• Cụm cân nhiều load cell trong dây chuyền tự động.
• Các kết cấu cân chịu tác động của rung động hoặc gió khi kết hợp bộ gá cơ khí thích hợp.

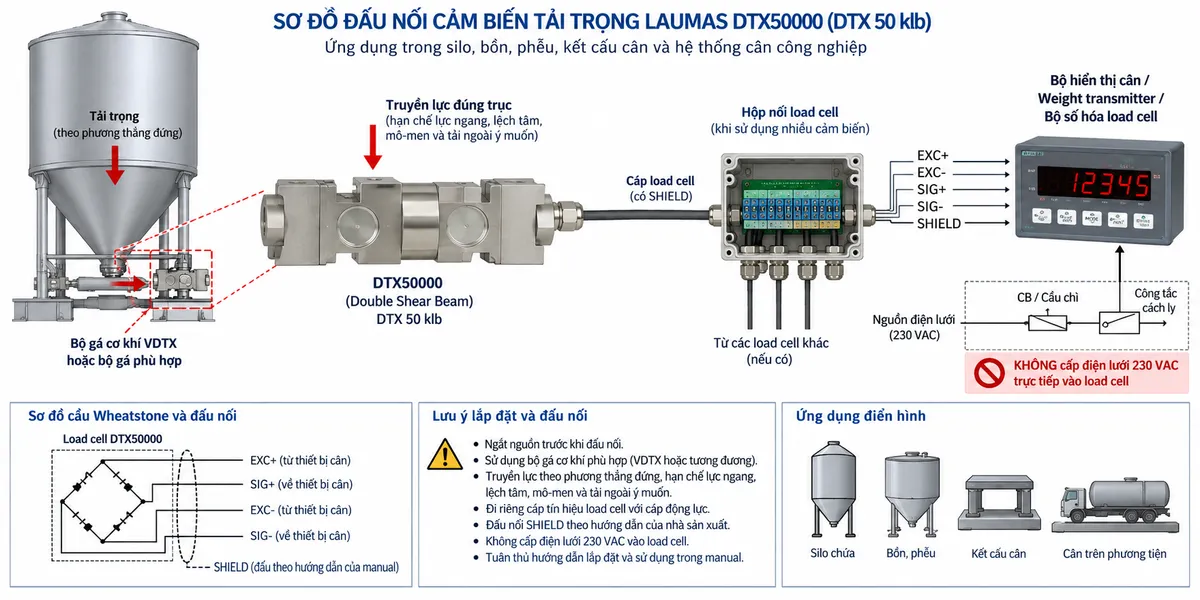

Lưu ý khi lắp đặt

Hiệu quả của hệ thống cân phụ thuộc đáng kể vào kết cấu cơ khí. Load cell cần được cố định đúng cách và tải trọng phải tác động theo hướng thiết kế. Không nên để cảm biến chịu lực ngang, mô-men xoắn hoặc lực va đập vượt ngoài chức năng đo chính.

Cáp tín hiệu nên được đi riêng với cáp động lực, cáp motor và biến tần để giảm nhiễu điện từ. SHIELD cần được đấu theo hướng dẫn của bộ hiển thị hoặc transmitter. Trước khi thao tác đấu dây phải cô lập nguồn của thiết bị điện tử cân; load cell không phải thiết bị sử dụng điện lưới trực tiếp.

4. Cam kết & nơi mua Laumas DTX50000 chính hãng

Khi chọn Laumas DTX50000 chính hãng, khách hàng nên kiểm tra đồng thời tải trọng thiết kế, số lượng cảm biến, phân bố tải, bộ gá VDTX, hộp nối và thiết bị xử lý tín hiệu. Với tên hàng DTX50000, cần đặc biệt đối chiếu biến thể 50 klb trong catalogue Laumas để xác nhận chính xác mã đặt hàng trước khi mua.

Khách hàng cần mua load cell DTX50000, bộ gá VDTX hoặc thiết bị điện tử cân tương thích có thể liên hệ trực tiếp thietbicodien để được tư vấn cấu hình, kiểm tra đúng sản phẩm chính hãng và nhận báo giá theo nhu cầu thực tế.

Câu hỏi thường gặp (FAQ)

DTX50000 là loại load cell gì?

DTX50000 được dùng để chỉ biến thể tải lớn thuộc dòng DTX của Laumas, sử dụng cấu trúc double shear beam hay dầm cắt kép. Dòng cảm biến này được phát triển cho cân silo, bồn, hệ thống cân trên phương tiện và các ứng dụng cân tải trọng lớn.

DTX50000 tương ứng với tải trọng nào trong catalogue Laumas?

Khi đối chiếu danh mục chính thức, Laumas liệt kê biến thể 50 klb của dòng DTX với tải danh định khoảng 23.000 kg và mã đặt hàng DTX50KLB. Vì vậy nên xác nhận mã đặt hàng thực tế trước khi thay thế hoặc mua mới.

DTX50000 có thể dùng cho cân silo không?

Có. Dòng DTX Laumas được thiết kế cho các hệ thống cân tải lớn và phù hợp với silo. Việc chọn số lượng load cell và tải danh định cần dựa trên tải tổng, tải lệch, hệ số an toàn và kết cấu cơ khí của silo.

Bộ gá VDTX có tác dụng gì?

Bộ gá VDTX được thiết kế cho load cell DTX, giúp cố định cảm biến chắc chắn và hạn chế chuyển động ngang. Bộ gá phù hợp cho nhiều hệ thống tải lớn, đặc biệt ở những kết cấu có rung động hoặc chịu ảnh hưởng của gió.

Có thể đưa tín hiệu DTX50000 trực tiếp vào PLC không?

Thông thường load cell được kết nối tới weight transmitter, bộ số hóa hoặc thiết bị điện tử cân trước. Thiết bị này thực hiện cấp kích thích, thu nhận và xử lý tín hiệu cảm biến rồi mới đưa dữ liệu trọng lượng tới PLC theo giao diện phù hợp.

DTX50000 có phù hợp lắp ngoài trời không?

Dòng DTX có kết cấu dành cho môi trường công nghiệp và được sử dụng trong nhiều ứng dụng ngoài hiện trường. Tuy nhiên độ bền của toàn hệ thống còn phụ thuộc vào bộ gá, hộp nối, bảo vệ cáp, thoát nước và việc tuân thủ hướng dẫn lắp đặt.

Khi thay DTX50000 cần kiểm tra những gì?

Cần kiểm tra biến thể tải trọng, mã đặt hàng chính thức, kích thước cơ khí, hướng truyền lực, bộ gá, số lượng load cell, thiết bị điện tử cân và cấu hình hiệu chuẩn. Không nên chỉ dựa vào tên gọi thương mại để thay thế cảm biến mà không đối chiếu catalogue và cấu hình thực tế.
