DTX60000 | Cảm biến (load cells) tải trọng dạng dầm cắt kép Laumas DTX60000

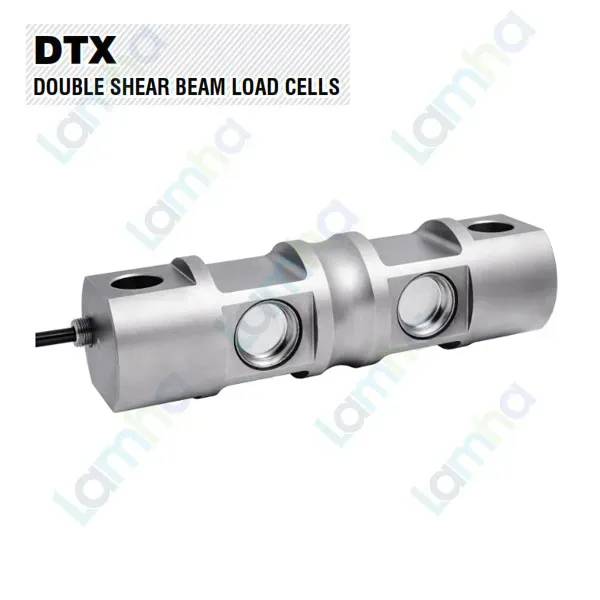

1. DTX60000 | Cảm biến tải trọng dạng dầm cắt kép Laumas DTX60000

DTX60000 là tên thương mại dùng để nhận diện biến thể tải lớn thuộc dòng cảm biến tải trọng dầm cắt kép Laumas DTX. Khi đối chiếu danh mục sản phẩm của nhà sản xuất, biến thể tương ứng được Laumas liệt kê với mã DTX60KLB. Đây là load cell double shear beam được phát triển cho các hệ thống cân công nghiệp tải lớn như silo, bồn, phễu, máy trộn, hệ thống cân trên phương tiện và các kết cấu cân chuyên dụng.

Laumas là thương hiệu của Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng thiết kế và sản xuất load cell, bộ gá cơ khí, bộ hiển thị cân, weight transmitter, bộ số hóa và nhiều thành phần phục vụ hệ thống cân tự động. Dòng DTX hướng tới các ứng dụng cần cảm biến cơ khí chắc chắn, tín hiệu ổn định và khả năng tích hợp thuận tiện với hệ thống điều khiển công nghiệp.

Đặc tính kỹ thuật tiêu biểu

Đặc tính	Thông tin
Kiểu cảm biến	Double shear beam - dầm cắt kép
Mã biến thể tương ứng trong danh mục Laumas	DTX60KLB
Tải trọng danh định	Khoảng 27.000 kg (60 klb)
Vật liệu thân	Thép AISI 4340 mạ niken
Cấp chính xác	C3 theo OIML R 60
Số khoảng chia kiểm định	3000
Sai số tổng hợp	≤ ±0,023%
Tín hiệu đầu ra danh định	3,0 mV/V ±0,267%
Điện trở đầu vào	700 Ω ±7 Ω
Điện trở đầu ra	700 Ω ±7 Ω
Cấp bảo vệ	IP68

2. Ưu điểm / tính năng nổi bật của Laumas DTX60000

Load cell DTX60000 dạng double shear beam được định hướng cho các hệ thống cân tải trọng lớn, nơi kết cấu cảm biến cần đủ chắc chắn để tiếp nhận tải từ silo, bồn hoặc kết cấu cân và đồng thời tạo tín hiệu điện ổn định cho thiết bị xử lý cân.

• Kết cấu dầm cắt kép phù hợp cho các ứng dụng cân tải lớn và các kết cấu cân cố định.
• Thiết kế cơ khí chắc chắn, thích hợp cho môi trường sản xuất và hệ thống cân công nghiệp ngoài hiện trường.
• Có thể kết hợp với bộ gá VDTX dành cho dòng DTX để hỗ trợ truyền tải đúng hướng và hạn chế dịch chuyển ngang.
• Phù hợp cho hệ thống một hoặc nhiều load cell, có thể sử dụng hộp nối trước khi đưa tín hiệu về thiết bị điện tử cân.
• Dễ tích hợp với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell để truyền giá trị trọng lượng tới PLC, HMI hoặc SCADA.
• Thích hợp cho các hệ thống chịu ảnh hưởng của rung động hoặc gió khi được thiết kế bộ gá và kết cấu cơ khí đúng yêu cầu.

3. Chức năng, nguyên lý hoạt động và ứng dụng DTX60000

Chức năng trong hệ thống cân

Chức năng chính của cảm biến tải trọng Laumas DTX60000 là chuyển đổi lực cơ học tác động lên kết cấu cân thành tín hiệu điện tương ứng với tải trọng. Trong hệ thống cân silo, bồn hoặc phễu, tải được truyền từ chân đỡ hoặc điểm chịu lực qua bộ gá cơ khí tới vùng nhận tải của load cell.

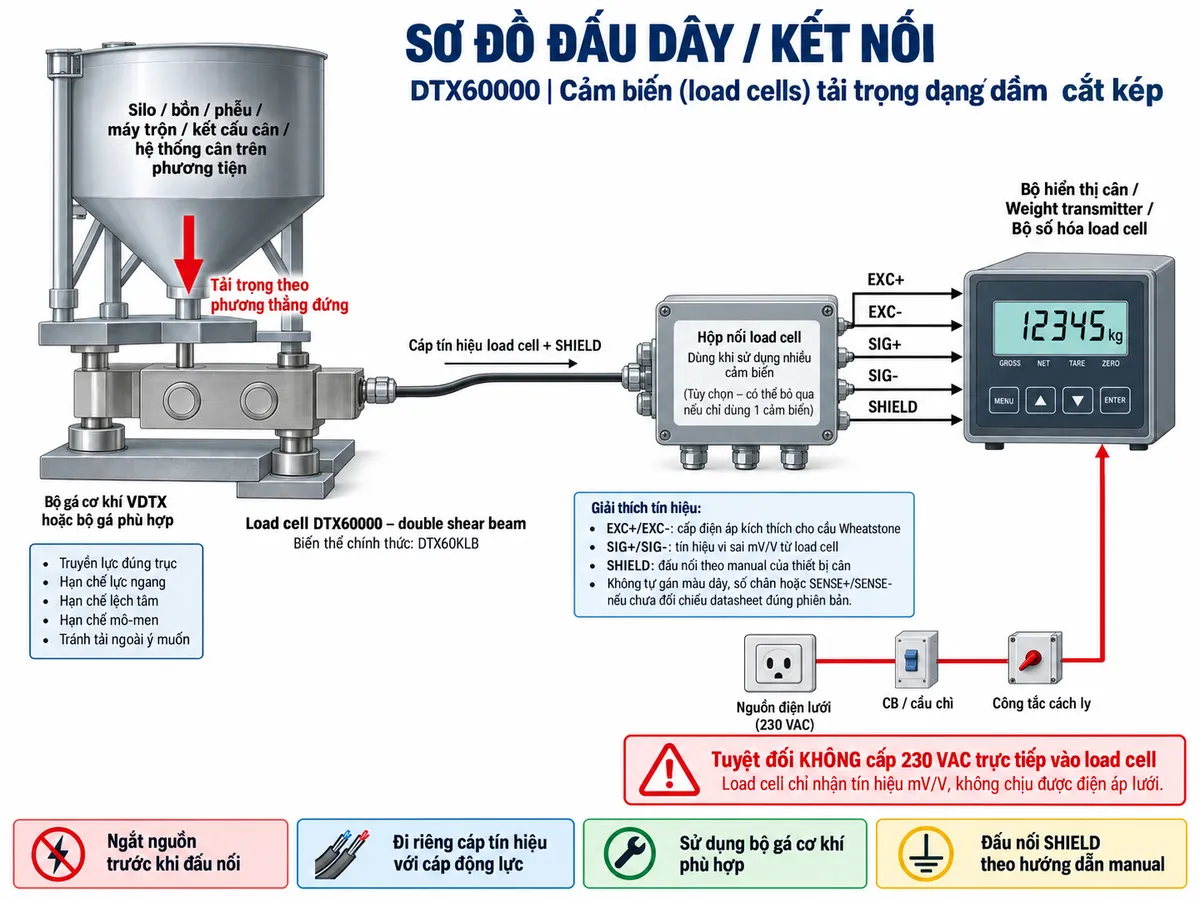

Với hệ thống sử dụng nhiều cảm biến, các load cell có thể được đưa về hộp nối trước khi kết nối với bộ hiển thị cân hoặc weight transmitter. Thiết bị điện tử cân cấp điện áp kích thích tới cầu đo của load cell và tiếp nhận tín hiệu vi sai để thực hiện khuếch đại, chuyển đổi và tính toán giá trị trọng lượng.

Nguyên lý hoạt động

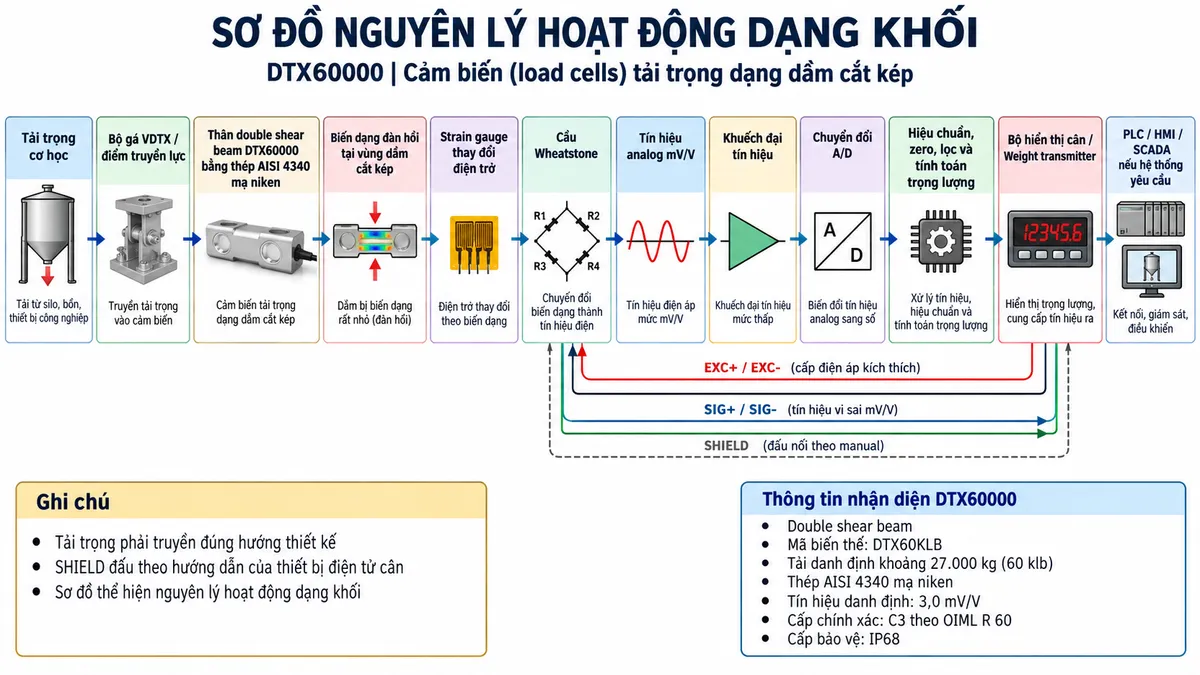

Load cell dầm cắt kép sử dụng phần tử đàn hồi có các vùng chịu cắt được bố trí đối xứng quanh điểm truyền tải. Khi tải trọng tác động lên cảm biến, phần tử đo biến dạng rất nhỏ trong giới hạn đàn hồi. Các strain gauge gắn trên vùng đo thay đổi điện trở theo mức biến dạng này.

Các strain gauge được bố trí thành cầu Wheatstone. Thiết bị điện tử cân cấp điện áp kích thích tới cầu đo qua EXC+/EXC- và nhận tín hiệu vi sai qua SIG+/SIG-. Tín hiệu analog của load cell sau đó được khuếch đại, chuyển đổi A/D, hiệu chuẩn, zero, lọc và tính toán thành giá trị trọng lượng. Giá trị này có thể hiển thị tại chỗ hoặc truyền tới hệ thống điều khiển và giám sát.

Ứng dụng điển hình

Nhờ cấu trúc cảm biến tải trọng dầm cắt kép tải lớn, dòng DTX phù hợp với nhiều hệ thống cân trong sản xuất, vận chuyển vật liệu và tự động hóa công nghiệp.

• Cân silo chứa nguyên liệu và thành phẩm.
• Cân bồn, phễu và máy trộn công nghiệp.
• Hệ thống cân trên phương tiện.
• Các kết cấu cân tải trọng lớn.
• Hệ thống cân nhiều load cell sử dụng hộp nối.
• Cân tích hợp PLC, HMI hoặc SCADA thông qua thiết bị xử lý trọng lượng phù hợp.

Lưu ý khi lắp đặt

Độ chính xác của toàn bộ hệ thống cân phụ thuộc nhiều vào kết cấu cơ khí. Load cell cần được lắp sao cho tải truyền đúng hướng thiết kế, đồng thời hạn chế lực ngang, tải lệch tâm, mô-men và các ứng suất ngoài ý muốn. Bộ gá VDTX được Laumas thiết kế cho dòng DTX nhằm tạo liên kết cứng và hạn chế chuyển động ngang trong các ứng dụng tương thích.

Cáp tín hiệu load cell nên được bố trí tách biệt với cáp động lực, motor và biến tần để hạn chế nhiễu điện từ. SHIELD phải được xử lý theo hướng dẫn của thiết bị điện tử cân. Khi đấu nối hoặc bảo trì phải cô lập nguồn của thiết bị điện tử; không được cấp nguồn điện lưới trực tiếp vào load cell.

4. Cam kết & nơi mua Laumas DTX60000 chính hãng

Khi lựa chọn Laumas DTX60000 chính hãng, khách hàng nên kiểm tra mã đặt hàng thực tế, tải trọng thiết kế, số lượng cảm biến, bộ gá VDTX, hộp nối và thiết bị điện tử cân để bảo đảm toàn bộ hệ thống tương thích. Đặc biệt, với tên thương mại DTX60000 nên đối chiếu mã DTX60KLB trong danh mục Laumas trước khi đặt hàng hoặc thay thế thiết bị.

Khách hàng có nhu cầu mua load cell DTX60000, bộ gá VDTX hoặc thiết bị xử lý tín hiệu cân tương thích có thể liên hệ trực tiếp thietbicodien để được tư vấn lựa chọn đúng cấu hình, kiểm tra sản phẩm chính hãng và nhận báo giá phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

DTX60000 là loại load cell gì?

DTX60000 được dùng để nhận diện biến thể tải lớn thuộc dòng DTX của Laumas. Đây là cảm biến double shear beam, tức load cell dầm cắt kép, dành cho các hệ thống cân công nghiệp tải trọng lớn.

Mã chính thức tương ứng của DTX60000 trong danh mục Laumas là gì?

Biến thể tương ứng được Laumas liệt kê với mã DTX60KLB. Khi đặt hàng hoặc thay thế cảm biến, nên kiểm tra mã này cùng cấu hình thực tế của hệ thống để tránh nhầm lẫn.

DTX60000 có phù hợp cho cân silo và bồn không?

Có. Dòng DTX Laumas được thiết kế cho các ứng dụng tải lớn như silo, bồn, phễu, máy trộn và nhiều kết cấu cân công nghiệp khác. Số lượng cảm biến và cách bố trí phải được xác định theo kết cấu thực tế.

VDTX dùng để làm gì với DTX60000?

Bộ gá VDTX là phụ kiện cơ khí dành cho dòng DTX, giúp cố định load cell và hạn chế chuyển động ngang. Bộ gá thích hợp với silo, máy trộn, bồn, phễu và các hệ thống chịu tác động của rung động hoặc gió.

Có thể nối DTX60000 trực tiếp với PLC không?

Thông thường tín hiệu nguyên bản của load cell cần được đưa vào weight transmitter, bộ số hóa hoặc thiết bị điện tử cân trước. Thiết bị này thực hiện cấp kích thích, thu nhận, khuếch đại và chuyển đổi tín hiệu để PLC có thể sử dụng dữ liệu trọng lượng.

Khi sử dụng nhiều DTX60000 có cần hộp nối không?

Trong hệ thống cân nhiều cảm biến, hộp nối thường được dùng để tập trung tín hiệu các load cell trước khi đưa về thiết bị điện tử cân. Việc lựa chọn hộp nối và phương pháp cân chỉnh phụ thuộc vào số lượng cảm biến và cấu trúc hệ thống.

Cần lưu ý gì khi đi dây DTX60000?

Nên đi cáp tín hiệu riêng với cáp động lực và các nguồn gây nhiễu. SHIELD cần đấu theo đúng hướng dẫn của thiết bị cân, đồng thời phải ngắt nguồn trước khi thao tác đấu nối hoặc kiểm tra hệ thống.
