DTX30000 | Cảm biến (load cells) tải trọng dạng dầm cắt kép Laumas DTX30000

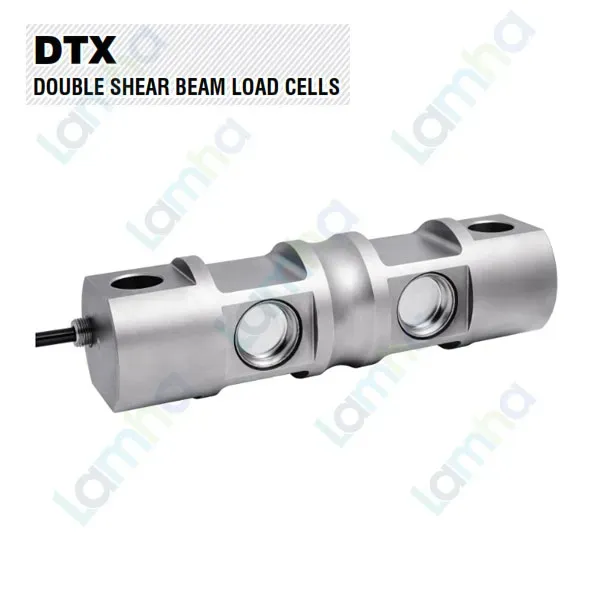

1. DTX30000 | Cảm biến tải trọng dạng dầm cắt kép Laumas DTX30000

DTX30000 là cảm biến tải trọng thuộc dòng load cell dầm cắt kép Laumas DTX, được thiết kế cho các hệ thống cân công nghiệp cần khả năng chịu tải lớn, độ ổn định cao và làm việc tin cậy trong điều kiện môi trường khắc nghiệt. Kết cấu double shear beam giúp tải trọng được truyền qua vùng đo theo nguyên lý cắt kép, phù hợp cho cân silo, bồn, phễu, máy trộn, hệ thống cân trên phương tiện và nhiều kết cấu cân tải trọng lớn.

Laumas là thương hiệu của Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ gá cơ khí, bộ hiển thị cân, weight transmitter, bộ số hóa và các thành phần phục vụ hệ thống cân tự động. Dòng DTX được Laumas phát triển cho các ứng dụng cân tải lớn, đồng thời có thể kết hợp với bộ gá VDTX để tạo thành cụm đo cơ khí hoàn chỉnh.

Đặc tính kỹ thuật tiêu biểu của dòng DTX

Đặc tính	Thông tin
Nguyên lý kết cấu	Double shear beam - dầm cắt kép
Vật liệu thân cảm biến	Thép AISI 4340 mạ niken
Cấp chính xác	C3 theo OIML R 60
Sai số tổng hợp	Nhỏ hơn ±0,02%
Cấp bảo vệ	IP68

2. Ưu điểm / tính năng nổi bật của Laumas DTX30000

Load cell DTX30000 hướng tới các hệ thống cân công nghiệp tải lớn, nơi cảm biến phải duy trì độ ổn định khi làm việc lâu dài và chịu tác động của môi trường nhà máy. Kết cấu dầm cắt kép giúp cảm biến tiếp nhận tải tại vùng truyền lực được thiết kế và chuyển đổi biến dạng cơ học thành tín hiệu điện phục vụ đo trọng lượng.

• Kết cấu double shear beam thích hợp cho các hệ thống cân tải lớn và các kết cấu cân công nghiệp cố định.
• Thân cảm biến có kết cấu cơ khí chắc chắn, phù hợp với môi trường sản xuất và các hệ thống cân ngoài hiện trường.
• Cấp bảo vệ cao hỗ trợ hạn chế ảnh hưởng của bụi và nước tới phần tử đo khi được lắp đặt đúng hướng dẫn.
• Có thể kết hợp với bộ gá VDTX nhằm cố định load cell, hạn chế dịch chuyển ngang và hỗ trợ truyền tải trọng đúng hướng.
• Dễ tích hợp với hộp nối load cell, bộ hiển thị cân, weight transmitter hoặc bộ số hóa để xây dựng hệ thống cân nhiều cảm biến.
• Phù hợp với kiến trúc điều khiển công nghiệp, trong đó thiết bị điện tử cân có thể truyền dữ liệu trọng lượng tiếp tục tới PLC, HMI hoặc SCADA tùy cấu hình hệ thống.

3. Chức năng, nguyên lý hoạt động và ứng dụng DTX30000

Chức năng trong hệ thống cân

Chức năng chính của cảm biến tải trọng Laumas DTX30000 là biến đổi lực cơ học tác dụng lên kết cấu cân thành tín hiệu điện tỷ lệ với tải trọng. Trong một hệ thống cân silo hoặc bồn, tải từ kết cấu được truyền qua bộ gá cơ khí đến load cell. Khi sử dụng nhiều cảm biến, tín hiệu của các load cell thường được tập trung qua hộp nối trước khi đưa tới bộ hiển thị hoặc transmitter.

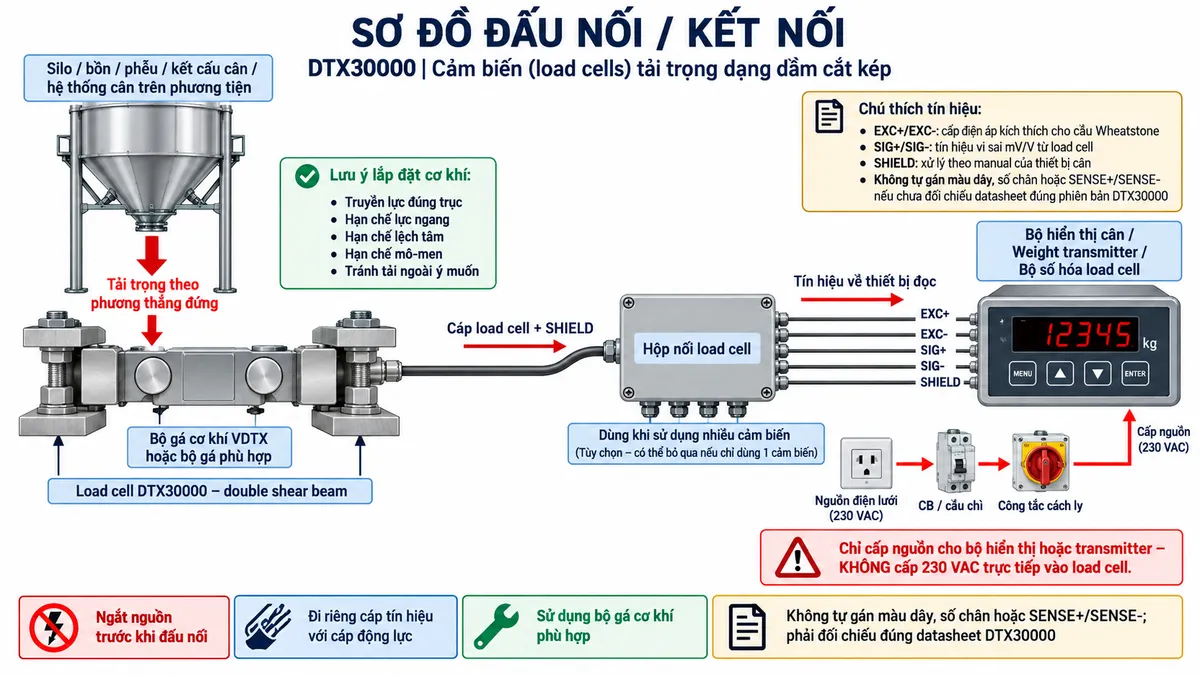

Thiết bị điện tử cân cấp điện áp kích thích cho cầu đo của load cell qua các đường EXC+/EXC- và tiếp nhận tín hiệu vi sai qua SIG+/SIG-. Cáp tín hiệu và SHIELD cần được đấu theo đúng tài liệu của thiết bị cân sử dụng trong hệ thống; không nên tự suy đoán màu dây, số chân hoặc các đường SENSE khi chưa đối chiếu đúng tài liệu của phiên bản cảm biến.

Nguyên lý hoạt động

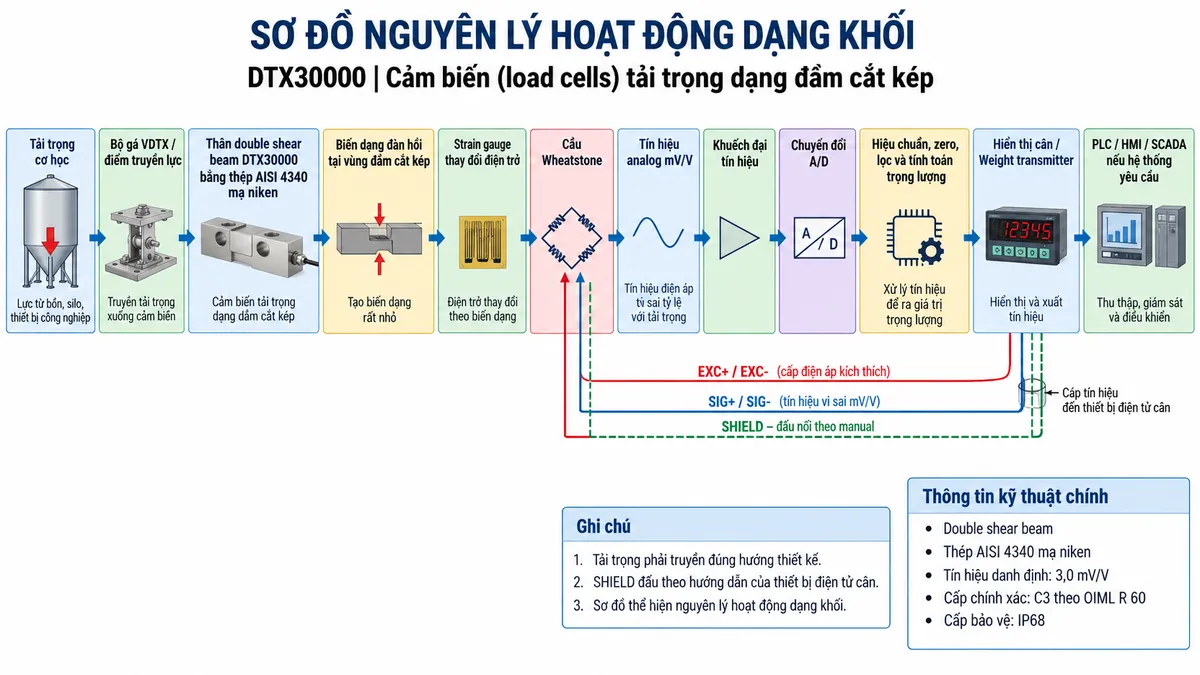

Khi tải trọng tác động lên dầm cắt kép DTX30000, phần tử đàn hồi của cảm biến xuất hiện một biến dạng rất nhỏ trong giới hạn thiết kế. Các strain gauge gắn tại vùng đo thay đổi điện trở theo biến dạng này. Những strain gauge được bố trí trong cầu Wheatstone để tạo ra tín hiệu điện vi sai tỷ lệ với lực tác động.

Tín hiệu điện từ load cell được đưa tới thiết bị xử lý cân. Tại đây tín hiệu được khuếch đại, chuyển đổi từ analog sang số, sau đó thực hiện các chức năng hiệu chuẩn, zero, lọc và tính toán để tạo ra giá trị trọng lượng. Giá trị này có thể hiển thị trực tiếp hoặc được chuyển tiếp tới PLC, HMI hay SCADA khi hệ thống tự động hóa yêu cầu.

Ứng dụng điển hình

Nhờ kết cấu load cell tải trọng lớn dạng dầm cắt kép, dòng DTX phù hợp với nhiều hệ thống cân công nghiệp cần kết cấu cơ khí chắc chắn và khả năng tích hợp với thiết bị điện tử cân.

• Cân silo và bồn chứa nguyên liệu.
• Cân phễu chứa và máy trộn công nghiệp.
• Hệ thống cân lắp trên phương tiện hoặc kết cấu di động phù hợp.
• Cân trong dây chuyền sản xuất và tự động hóa công nghiệp.
• Hệ thống cân nhiều load cell kết nối qua hộp nối.
• Các ứng dụng cân có rung động hoặc tác động môi trường cần bộ gá cơ khí phù hợp.

Lưu ý khi lắp đặt

Độ chính xác của hệ thống không chỉ phụ thuộc vào cảm biến mà còn phụ thuộc đáng kể vào kết cấu cơ khí. Load cell cần được lắp sao cho tải truyền đúng phương thiết kế, đồng thời hạn chế lực ngang, mô-men, lệch tâm và các ứng suất không mong muốn. Với dòng DTX, bộ gá VDTX là một giải pháp cơ khí được Laumas thiết kế cho các ứng dụng tương thích.

Cáp tín hiệu load cell nên đi riêng với cáp động lực và nguồn gây nhiễu. SHIELD phải được xử lý theo hướng dẫn của thiết bị điện tử cân. Trước khi đấu nối hoặc bảo trì, cần cô lập nguồn điện của bộ hiển thị hoặc transmitter; load cell là cảm biến tín hiệu mức thấp và không được đấu trực tiếp với nguồn điện lưới.

4. Cam kết & nơi mua Laumas DTX30000 chính hãng

Khi lựa chọn Laumas DTX30000 chính hãng, khách hàng nên đồng thời kiểm tra yêu cầu về kết cấu cân, số lượng load cell, bộ gá, hộp nối và thiết bị xử lý tín hiệu để bảo đảm toàn bộ hệ thống tương thích. Việc lựa chọn đúng cấu hình ngay từ đầu giúp nâng cao độ ổn định của phép cân và giảm rủi ro phát sinh trong quá trình lắp đặt.

Khách hàng có nhu cầu mua cảm biến tải trọng DTX30000, tư vấn lựa chọn thiết bị điện tử cân hoặc phụ kiện lắp đặt phù hợp có thể liên hệ trực tiếp thietbicodien để được hỗ trợ sản phẩm chính hãng, kiểm tra cấu hình và nhận báo giá theo nhu cầu thực tế.

Câu hỏi thường gặp (FAQ)

DTX30000 là loại load cell gì?

DTX30000 thuộc dòng load cell DTX của Laumas, sử dụng kết cấu dầm cắt kép hay double shear beam. Thiết kế này hướng tới các hệ thống cân công nghiệp tải lớn như silo, bồn, phễu và các kết cấu cân chuyên dụng.

Laumas DTX30000 hoạt động theo nguyên lý nào?

Cảm biến sử dụng phần tử đàn hồi và strain gauge. Khi tải trọng làm phần tử dầm cắt kép biến dạng, điện trở của strain gauge thay đổi; cầu Wheatstone biến đổi sự thay đổi này thành tín hiệu điện để bộ hiển thị hoặc transmitter xử lý thành giá trị trọng lượng.

DTX30000 có thể dùng với bộ gá VDTX không?

Dòng load cell DTX được Laumas thiết kế để có thể kết hợp với bộ gá VDTX trong các cấu hình tương thích. Bộ gá giúp cố định cảm biến và hạn chế chuyển động ngang, đặc biệt hữu ích đối với silo, bồn, máy trộn và các kết cấu chịu rung động.

Có thể nối DTX30000 trực tiếp với PLC không?

Tín hiệu nguyên bản của load cell là tín hiệu analog mức thấp nên thông thường cần đưa qua weight transmitter, bộ số hóa hoặc thiết bị điện tử cân phù hợp. Thiết bị này thực hiện khuếch đại, chuyển đổi và xử lý tín hiệu trước khi truyền giá trị trọng lượng tới PLC.

Khi dùng nhiều DTX30000 có cần hộp nối load cell không?

Trong hệ thống sử dụng nhiều load cell, hộp nối thường được dùng để tập trung và cân chỉnh tín hiệu trước khi đưa về thiết bị điện tử cân. Cấu hình cụ thể cần được lựa chọn theo số lượng cảm biến, thiết bị đọc và kiến trúc của hệ thống.

Cần lưu ý gì khi đi dây tín hiệu DTX30000?

Nên tách cáp load cell khỏi cáp động lực, biến tần và các nguồn gây nhiễu điện từ. Đường SHIELD cần đấu theo đúng hướng dẫn của bộ hiển thị hoặc transmitter, đồng thời phải cô lập nguồn trước khi đấu nối hoặc kiểm tra hệ thống.

DTX30000 có phù hợp lắp ngoài môi trường công nghiệp không?

Dòng DTX có kết cấu hướng tới các ứng dụng công nghiệp và được thiết kế với mức bảo vệ cao. Tuy nhiên, độ bền thực tế còn phụ thuộc vào cách lắp cơ khí, bảo vệ cáp, điều kiện hóa chất, ngập nước, rung động và việc tuân thủ hướng dẫn lắp đặt của nhà sản xuất.
