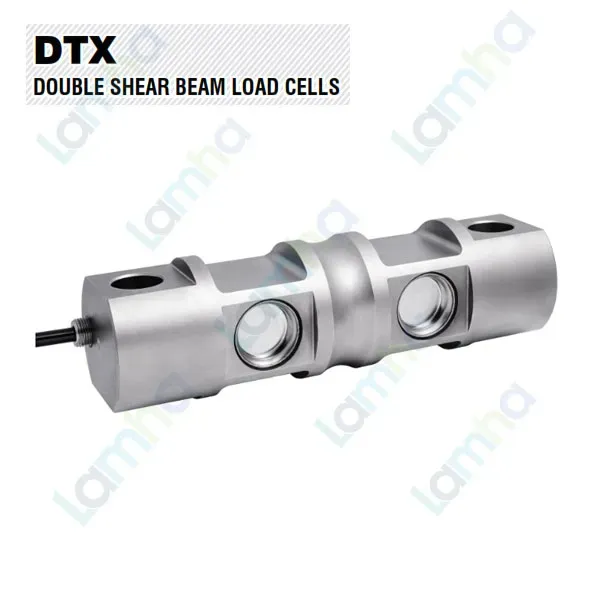

DTX20000 | Cảm biến (load cells) tải trọng dạng dầm cắt kép Laumas DTX20000

1. Giới thiệu DTX20000 | Cảm biến tải trọng dạng dầm cắt kép Laumas DTX20000

DTX20000 | Cảm biến tải trọng dạng dầm cắt kép Laumas DTX20000 thuộc dòng DTX double shear beam của Laumas, được thiết kế cho các hệ thống cân công nghiệp tải trọng lớn cần độ bền cơ học, độ ổn định tín hiệu và khả năng làm việc trong môi trường khắc nghiệt. DTX20000 là một trong các mã hàng được Laumas liệt kê trong dòng DTX và sử dụng nguyên lý strain gauge để biến đổi tải trọng cơ học thành tín hiệu điện analog mV/V.

Laumas là nhà sản xuất thiết bị cân công nghiệp của Italia, hoạt động từ năm 1984. Danh mục của hãng bao gồm load cell, bộ gá load cell, bộ hiển thị cân, weight transmitter, bộ số hóa cảm biến và các thành phần phục vụ hệ thống cân tự động. Các sản phẩm Laumas được ứng dụng rộng rãi trong cân silo, bồn, phễu, máy trộn, cân trên phương tiện và nhiều hệ thống đo tải công nghiệp.

Dòng load cell double shear beam DTX sử dụng thân thép AISI 4340 mạ niken, đạt cấp bảo vệ IP68 và cấp chính xác C3 theo OIML R 60. Kết cấu dầm cắt kép đặc biệt phù hợp cho hệ thống tải trọng lớn vì cho phép bố trí vùng biến dạng đo đối xứng và đạt độ cứng cơ học cao khi cảm biến được lắp đúng kỹ thuật.

2. Ưu điểm / tính năng nổi bật của Laumas DTX20000

Kết cấu dầm cắt kép cho hệ thống cân tải lớn

Laumas DTX20000 thuộc nhóm cảm biến double shear beam, trong đó tải được truyền qua thân cảm biến và tạo biến dạng cắt tại các vùng đo. Kiểu kết cấu này phù hợp với cân công nghiệp nặng, đặc biệt khi cần kết hợp nhiều load cell dưới một kết cấu lớn.

Thân thép AISI 4340 mạ niken

Thân cảm biến được chế tạo từ thép AISI 4340 mạ niken, mang lại độ cứng và độ bền cơ học cao. Lớp mạ hỗ trợ bảo vệ bề mặt trong môi trường công nghiệp, đồng thời kết cấu kín giúp tăng khả năng sử dụng trong khu vực có bụi và độ ẩm.

Cấp bảo vệ IP68

DTX được thiết kế với cấp bảo vệ IP68, phù hợp cho các hệ thống cân ở điều kiện môi trường khó như silo ngoài trời, bồn chứa, kết cấu cân trên phương tiện hoặc khu vực thường xuyên chịu tác động của bụi và độ ẩm. Tuy nhiên, việc bảo vệ đầu cáp, hộp nối và thiết bị điện tử cân vẫn phải được thực hiện đúng kỹ thuật.

Cấp chính xác C3 theo OIML R 60

Dòng DTX có cấp chính xác C3 theo OIML R 60, hỗ trợ triển khai các hệ thống cân công nghiệp yêu cầu độ ổn định và khả năng hiệu chuẩn tốt. Độ chính xác cuối cùng của hệ thống còn phụ thuộc vào kết cấu cơ khí, số lượng load cell, hộp nối, thiết bị đọc, điều kiện môi trường và quy trình hiệu chuẩn.

Tín hiệu analog mV/V tương thích hệ thống cân công nghiệp

DTX hoạt động như một load cell strain gauge analog. Bộ hiển thị cân hoặc weight transmitter cấp điện áp kích thích cho cầu Wheatstone bên trong cảm biến và nhận lại tín hiệu vi sai mV/V tỷ lệ với tải trọng. Nhờ đó DTX có thể kết hợp với nhiều thiết bị điện tử cân, junction box và hệ thống PLC thông qua transmitter phù hợp.

Có bộ gá VDTX chuyên dụng

Laumas cung cấp bộ gá VDTX dành cho dòng DTX. Bộ gá này được thiết kế cho các ứng dụng như cân trên phương tiện, cầu trục, silo, máy trộn, bồn và phễu chịu rung động do bộ phận chuyển động hoặc tác động của gió, giúp truyền lực vào cảm biến theo cách kiểm soát hơn.

Thông số kỹ thuật tiêu biểu của dòng DTX

Thông số	Giá trị
Kiểu cảm biến	Double shear beam
Nguyên lý đo	Strain gauge, cầu Wheatstone
Vật liệu thân	Thép AISI 4340 mạ niken
Cấp chính xác	C3 theo OIML R 60
Sai số tổng hợp	Tối đa ±0,02%
Tín hiệu đầu ra danh định	3,0 mV/V
Điện trở đầu vào	700 Ω ±7 Ω
Điện trở đầu ra	700 Ω ±7 Ω
Điện áp kích thích tối đa không gây hư hỏng	18 V
Quá tải an toàn	150% toàn thang
Quá tải giới hạn	300% toàn thang
Dải nhiệt độ làm việc	-35°C đến +65°C
Cấp bảo vệ	IP68
Cáp tín hiệu	Cáp có shield; cấu hình dây cần đối chiếu datasheet đúng phiên bản

3. Chức năng, nguyên lý hoạt động và ứng dụng của Laumas DTX20000

Chức năng đo tải trọng

DTX20000 được sử dụng để biến đổi lực tải từ kết cấu cân thành tín hiệu điện có thể đo được. Khi tải trọng từ silo, bồn, phễu, sàn cân hoặc kết cấu máy truyền xuống load cell, thân cảm biến xuất hiện một mức biến dạng đàn hồi rất nhỏ. Hệ thống strain gauge nhận biết biến dạng này và tạo tín hiệu điện tương ứng.

Tín hiệu load cell sau đó được đưa tới hộp nối, bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell. Thiết bị điện tử thực hiện khuếch đại, chuyển đổi A/D, hiệu chuẩn và tính toán để đưa ra giá trị trọng lượng hoặc truyền dữ liệu cân tới PLC, HMI hay SCADA.

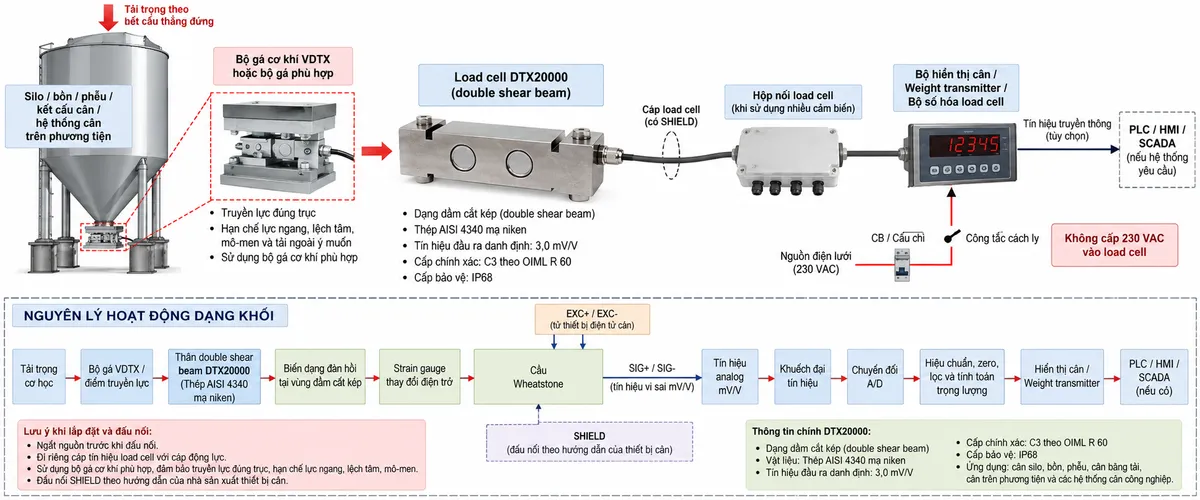

Nguyên lý strain gauge và cầu Wheatstone

Nguyên lý hoạt động của load cell DTX dựa trên sự biến dạng đàn hồi của thân double shear beam. Các strain gauge được liên kết với phần tử đàn hồi và bố trí thành cầu Wheatstone. Khi không có tải, cầu ở trạng thái cân bằng trong giới hạn thiết kế; khi có tải, biến dạng của thân cảm biến làm điện trở strain gauge thay đổi.

Sau khi được cấp điện áp kích thích, sự mất cân bằng của cầu Wheatstone tạo ra tín hiệu vi sai ở mức mV/V. Biên độ tín hiệu thay đổi tỷ lệ với tải trọng tác dụng. Bộ điện tử cân nhận tín hiệu này, khuếch đại và chuyển đổi sang dữ liệu số để thực hiện zero, hiệu chuẩn, lọc và tính toán trọng lượng.

Ứng dụng tiêu biểu

• Cân silo, bồn và phễu chứa tải trọng lớn.
• Hệ thống cân trên phương tiện và các kết cấu cân di động.
• Cân máy trộn, máy công nghệ và dây chuyền định lượng.
• Cân công nghiệp chịu rung động hoặc tác động cơ học từ thiết bị vận hành.
• Ứng dụng cân trong môi trường ngoài trời hoặc khu vực có bụi, độ ẩm cao.
• Hệ thống nhiều load cell kết nối junction box và weight transmitter.

Lưu ý khi thiết kế và lắp đặt

Độ chính xác của cảm biến dầm cắt kép DTX20000 phụ thuộc trực tiếp vào cách truyền tải. Kết cấu đỡ phải đủ cứng, bề mặt gá cần được chuẩn bị đúng yêu cầu và tải trọng phải truyền vào cảm biến theo hướng thiết kế. Lực ngang, xoắn, lệch tâm và biến dạng kết cấu có thể làm tăng sai số hoặc giảm tuổi thọ của load cell.

Đối với silo, bồn hoặc máy trộn chịu rung và tác động của gió, nên sử dụng bộ gá được thiết kế cho dòng DTX và thực hiện các biện pháp chống dịch chuyển, chống lật phù hợp với kết cấu thực tế.

Cáp load cell mang tín hiệu mức rất thấp nên cần bố trí cách xa biến tần, motor, contactor và cáp công suất. SHIELD phải được xử lý theo hướng dẫn của bộ hiển thị hoặc transmitter để hạn chế vòng lặp đất và nhiễu điện từ.

4. Cam kết & nơi mua Laumas DTX20000 chính hãng

Khi lựa chọn load cell Laumas DTX20000 chính hãng, cần kiểm tra đúng mã hàng, tải trọng yêu cầu, kết cấu gá, số lượng load cell, thiết bị điện tử cân và điều kiện môi trường. Đặc biệt, các thông số phụ thuộc phiên bản như cấu hình cáp và đấu nối phải được đối chiếu với datasheet của đúng sản phẩm trước khi thi công.

Khách hàng cần mua DTX20000 Laumas, nhận tư vấn lựa chọn load cell, bộ gá hoặc thiết bị điện tử cân có thể đặt mua hàng chính hãng tại thietbicodien. Chúng tôi hỗ trợ lựa chọn giải pháp phù hợp với hệ thống cân công nghiệp và yêu cầu vận hành thực tế.

Câu hỏi thường gặp (FAQ)

Laumas DTX20000 là loại load cell gì?

Laumas DTX20000 thuộc dòng load cell double shear beam của Laumas, sử dụng strain gauge và cầu Wheatstone để chuyển đổi tải trọng cơ học thành tín hiệu điện analog mV/V.

DTX khác gì load cell shear beam thông thường?

DTX sử dụng kết cấu dầm cắt kép với vùng đo bố trí theo cấu trúc cơ học phù hợp cho tải trọng lớn. Kiểu double shear beam thường được lựa chọn cho silo, bồn, phễu, cân trên phương tiện và các kết cấu cân công nghiệp nặng.

DTX20000 có cấp bảo vệ nào?

Dòng DTX có cấp bảo vệ IP68, giúp cảm biến phù hợp hơn với môi trường có bụi và độ ẩm. Các thành phần còn lại của hệ thống như hộp nối và transmitter vẫn cần có cấp bảo vệ phù hợp với nơi lắp đặt.

DTX20000 có kết nối trực tiếp với PLC được không?

Bản thân load cell tạo tín hiệu analog mV/V mức thấp nên thông thường cần qua weight transmitter hoặc bộ số hóa load cell. Thiết bị trung gian này sẽ xử lý tín hiệu cân và cung cấp giao tiếp phù hợp tới PLC.

Có được cấp 230 VAC trực tiếp vào DTX20000 không?

Không. Load cell chỉ nhận điện áp kích thích thấp từ bộ hiển thị cân, transmitter hoặc bộ số hóa tương thích. Nguồn điện lưới chỉ được cấp cho thiết bị điện tử theo sơ đồ và thông số của thiết bị đó.

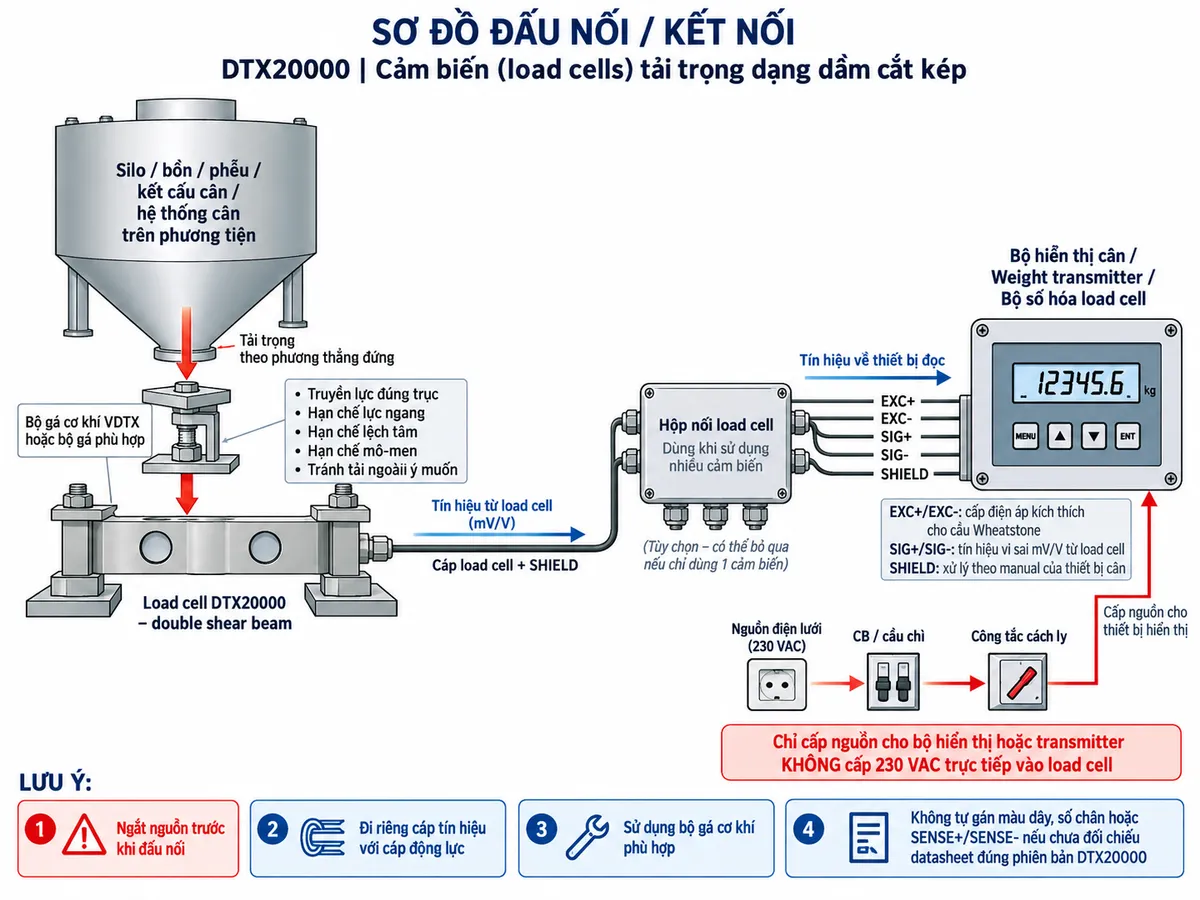

Vai trò của EXC+ và EXC- là gì?

EXC+ và EXC- là hai đường điện áp kích thích cấp từ thiết bị điện tử cân tới cầu Wheatstone trong load cell. SIG+ và SIG- là hai đường tín hiệu vi sai đưa tín hiệu đo trở về thiết bị đọc.

Vì sao phải dùng bộ gá VDTX hoặc bộ gá phù hợp?

Bộ gá giúp truyền tải đúng hướng vào load cell, đồng thời hỗ trợ kiểm soát chuyển động, lực ngang và các tác động không mong muốn. Điều này đặc biệt quan trọng với silo, bồn, máy trộn hoặc kết cấu chịu rung và gió.

Có nên đi cáp load cell chung với cáp motor hoặc biến tần không?

Không nên. Tín hiệu load cell có biên độ rất thấp nên dễ chịu ảnh hưởng của nhiễu điện từ. Cáp cảm biến nên đi riêng và shield cần được đấu theo hướng dẫn của thiết bị điện tử cân.

DTX có đáp ứng tiêu chuẩn OIML không?

Dòng DTX được Laumas công bố với cấp chính xác C3 theo OIML R 60. Khi sử dụng cho hệ thống cân thương mại hoặc ứng dụng có yêu cầu kiểm định, toàn bộ cấu hình cân phải được thiết kế và chứng nhận phù hợp với quy định áp dụng.

Cần làm gì sau khi thay load cell DTX20000?

Sau khi thay cảm biến cần kiểm tra kết cấu gá, đấu dây, cân bằng tín hiệu giữa các load cell nếu dùng nhiều cảm biến và thực hiện hiệu chuẩn lại hệ thống trước khi đưa vào vận hành chính thức.
