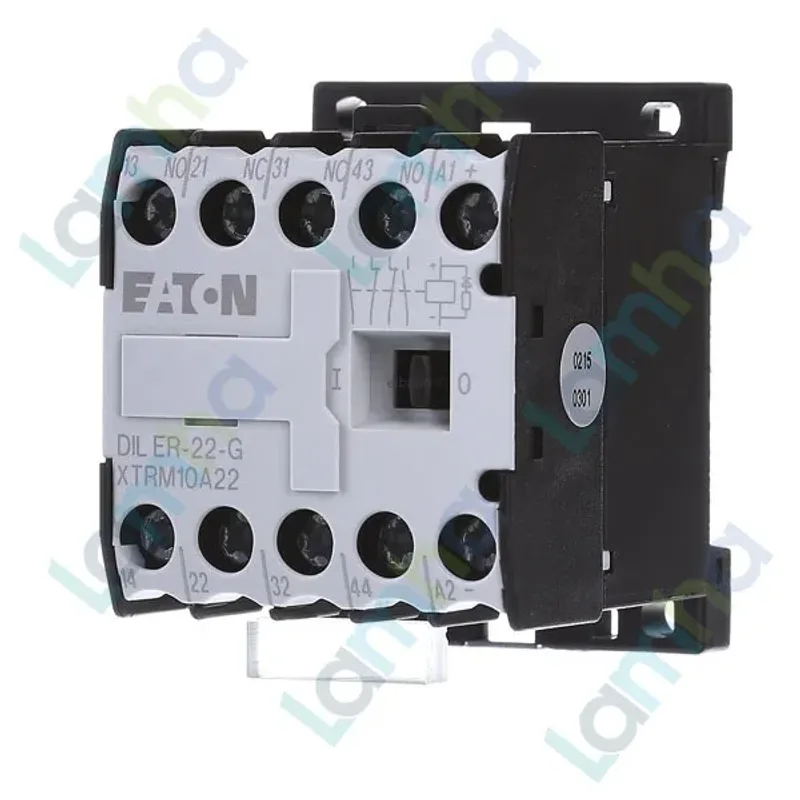

Khởi động từ mini (Contactor Relay) Eaton Moeller 010042 - DILER-22-G(24VDC) 2NO+2NC, 6A

Giới thiệu Khởi động từ mini Eaton Moeller 010042 DILER-22-G(24VDC)

Khởi động từ mini Eaton Moeller 010042 DILER-22-G(24VDC) là dòng Contactor Relay thuộc series DILER của eaton-moeller, dùng cho mạch điều khiển công nghiệp cần đóng cắt tín hiệu bằng tiếp điểm phụ. Sản phẩm có cuộn hút DC, cấu hình tiếp điểm 2NO+2NC và kiểu đấu nối vít, phù hợp lắp trong tủ điện điều khiển, tủ PLC, hệ thống tự động hóa và các mạch liên động tín hiệu.

Eaton là thương hiệu thiết bị điện và quản lý năng lượng toàn cầu, trong đó dòng Eaton Moeller được sử dụng rộng rãi trong các ứng dụng điều khiển, bảo vệ và tự động hóa công nghiệp. Với xuất xứ Đức, model DILER-22-G(24VDC) hướng đến độ tin cậy, độ bền cơ khí và khả năng vận hành ổn định trong môi trường tủ điện.

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ mini Contactor Relay Eaton Moeller 010042
Model	DILER-22-G(24VDC)
Mã catalogue	010042
Dòng sản phẩm	DILER Mini-contactors
Ứng dụng	Contactor relay cho mạch điều khiển
Điện áp tác động	24 V DC
Kiểu vận hành	DC operation
Cấu hình tiếp điểm	2 tiếp điểm thường mở NO và 2 tiếp điểm thường đóng NC
Dòng AC-15 tại 220 V, 230 V, 240 V	6 A
Dòng AC-15 tại 380 V, 400 V, 415 V	3 A
Dòng nhiệt quy ước Ith tại 50 °C	10 A
Kiểu đấu nối	Screw terminals
Cấp bảo vệ	IP20
Lắp đặt	DIN-rail hoặc bắt vít
Tiêu chuẩn tham chiếu	IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
Xuất xứ	Đức

Ưu điểm và tính năng nổi bật

Thiết kế mini gọn cho tủ điện điều khiển

Khởi động từ mini Eaton Moeller dòng DILER có kích thước nhỏ gọn, phù hợp lắp trong các tủ điện cần tiết kiệm không gian nhưng vẫn cần tiếp điểm điều khiển đáng tin cậy. Kiểu lắp DIN-rail giúp kỹ thuật viên dễ bố trí, thay thế và bảo trì trong hệ thống.

Cấu hình tiếp điểm linh hoạt

Model DILER-22-G(24VDC) có cấu hình 2NO+2NC, đáp ứng đồng thời nhiều nhu cầu như đóng tín hiệu báo chạy, mở tín hiệu liên động, truyền trạng thái về PLC hoặc kích hoạt rơ le trung gian. Cấu hình này đặc biệt hữu ích trong các mạch điều khiển cần cả tiếp điểm thường mở và thường đóng trên cùng một thiết bị.

Cuộn hút DC có mạch hỗ trợ bảo vệ

Sản phẩm sử dụng cuộn hút 24VDC và có tổ hợp diode-resistor tích hợp theo tài liệu kỹ thuật của Eaton. Thiết kế này giúp mạch điều khiển DC vận hành ổn định hơn, hạn chế ảnh hưởng của xung điện khi cuộn hút đóng nhả, đặc biệt trong các tủ điện dùng PLC hoặc nguồn điều khiển DC.

Đấu nối vít chắc chắn

Kiểu đấu nối vít giúp cố định dây điều khiển chắc chắn, phù hợp môi trường tủ điện công nghiệp có rung nhẹ hoặc yêu cầu bảo trì định kỳ. Khi thi công, người dùng cần siết đúng lực và kiểm tra đầu cos, tiết diện dây theo khuyến nghị kỹ thuật.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

Contactor relay Eaton Moeller 010042 không phải là contactor động lực dùng trực tiếp cho tải công suất lớn, mà là rơ le điều khiển dùng để đóng cắt tín hiệu trong mạch điều khiển. Thiết bị nhận tín hiệu điều khiển DC tại cuộn hút, sau đó chuyển trạng thái các tiếp điểm phụ để điều khiển đèn báo, PLC, rơ le trung gian, mạch liên động hoặc tín hiệu trạng thái.

Nguyên lý hoạt động

Khi cấp điện DC vào cuộn hút A1-A2, cuộn dây tạo từ trường làm phần ứng chuyển động. Lúc này các tiếp điểm thường mở sẽ đóng lại để cho phép tín hiệu đi qua, đồng thời các tiếp điểm thường đóng sẽ mở ra để ngắt tín hiệu liên động hoặc báo trạng thái ngược. Khi ngừng cấp điện cho cuộn hút, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu và các tiếp điểm trở lại trạng thái nghỉ.

Ứng dụng thực tế

• Dùng trong tủ điều khiển PLC để nhân tín hiệu hoặc cách ly tín hiệu điều khiển.
• Dùng làm rơ le trung gian công nghiệp cho mạch báo chạy, báo dừng, báo trạng thái thiết bị.
• Dùng trong mạch START, STOP, AUTO, MANUAL của máy móc và dây chuyền sản xuất.
• Dùng cho mạch liên động giữa contactor chính, biến tần, cảm biến, đèn báo và thiết bị điều khiển.
• Phù hợp các hệ thống sử dụng nguồn điều khiển DC và cần contactor relay 24VDC có độ tin cậy cao.

Cam kết và nơi mua hàng

Khi chọn mua Eaton Moeller DILER-22-G(24VDC), người dùng nên ưu tiên đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để tránh sai lệch khi lắp đặt trong tủ điện. Tại thietbicodien, khách hàng có thể đặt mua sản phẩm chính hãng, được tư vấn đúng nhu cầu ứng dụng, hỗ trợ kiểm tra mã hàng và lựa chọn thiết bị thay thế tương đương khi cần.

Chúng tôi cam kết cung cấp đúng sản phẩm DILER-22-G(24VDC) 010042, tư vấn kỹ thuật rõ ràng và hỗ trợ khách hàng chọn thiết bị phù hợp cho hệ thống điều khiển công nghiệp.

Câu hỏi thường gặp (FAQ)

DILER-22-G(24VDC) là thiết bị gì?

DILER-22-G(24VDC) là contactor relay mini của Eaton Moeller, dùng để đóng cắt tín hiệu điều khiển trong tủ điện công nghiệp, không phải contactor động lực cho tải công suất lớn.

Model 010042 dùng điện áp cuộn hút bao nhiêu?

Model này dùng cuộn hút DC 24V. Khi lắp đặt cần dùng đúng nguồn điều khiển DC theo thông số của sản phẩm và đấu nối đúng cực A1-A2 theo sơ đồ kỹ thuật.

Sản phẩm có bao nhiêu tiếp điểm?

Sản phẩm có cấu hình 2NO+2NC, tức gồm hai tiếp điểm thường mở và hai tiếp điểm thường đóng, phù hợp cho mạch báo trạng thái, liên động và truyền tín hiệu điều khiển.

Có thể dùng DILER-22-G(24VDC) để điều khiển PLC không?

Có. Contactor relay 24VDC này thường được dùng để trung gian tín hiệu giữa PLC, nút nhấn, đèn báo, rơ le khác hoặc contactor chính, giúp mạch điều khiển rõ ràng và dễ bảo trì hơn.

DILER-22-G(24VDC) có dùng cho tải động lực trực tiếp không?

Không nên dùng sản phẩm này để đóng cắt trực tiếp tải động lực lớn. Đây là rơ le điều khiển, phù hợp cho tín hiệu phụ và mạch điều khiển; nếu cần đóng cắt động cơ hoặc tải công suất lớn, nên chọn contactor động lực phù hợp.

Khi chọn mua Eaton Moeller 010042 cần lưu ý gì?

Cần kiểm tra đúng mã 010042, đúng model DILER-22-G(24VDC), đúng điện áp cuộn hút DC 24V và đúng cấu hình 2NO+2NC. Việc chọn sai điện áp cuộn hút có thể khiến thiết bị không hoạt động hoặc gây hư hỏng trong quá trình sử dụng.
